Краны шаровые фланцевые

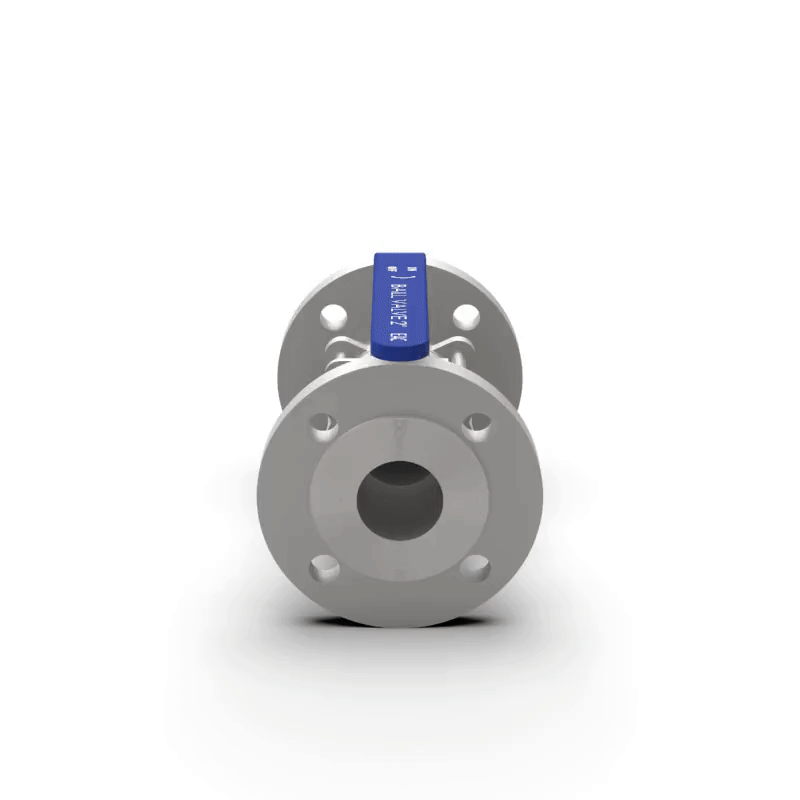

Кран шаровый фланцевый является разновидностью трубопроводной арматуры, применяющийся в системах различного назначения. Основное отличие от других подобных деталей — это запорный элемент, изготовленный в форме шара, а так же наличие фланцев-- круглых деталей с помощью которых изделие крепится непосредственно к трубопроводу. Краны такого вида необходимы на магистралях, когда нужно быстро блокировать трубопроводную цепь.

Особенности

Этот тип арматуры широко распространена во многих областях. Изделие функционирует на трубопроводах газовой, химической, пищевой, нефтяной промышленностях. Используется при транспортировке нефти, углеводородов, жидкости и газа в качестве запорной арматуры. Кроме того, это устройство нашло широкое применение в таких областях, как вентиляция, водо- и газоснабжение. Шаровый кран используется также при пароснабжении, так как способен нормально функционировать при температуре до +300 градусов Цельсия. Но использовать его для дросселирования нельзя. Устройства такого типа имеют только две позиции: открыто и закрыто.

Шаровую арматуру не стоит применять в качестве запорного узла для тягучих, илистых или вязких жидкостей. Возникает опасность создания осадка в устройстве, что неблагоприятно скажется на сроке эксплуатации. Исключается также частичное открытие крана для регулирования силы потока. Необходимо чётко выполнять требования по использованию этого вида арматуры, прописанные в инструкциях.

Краны шаровые фланцевые  имеют свою особенность, которая заключается в наличии фланцев — круглых деталей с помощью которой изделие крепится непосредственно к фланцам трубопровода.

Принцип работы и виды конструкций

В качестве запорного элемента шарового крана используется деталь сферической формы со сквозным отверстием, через которое транспортируется рабочая среда. Открытие и закрытие узла осуществляется поворотом рукоятки, которая при помощи штока соединяется с шаром, вращающимся вокруг своей оси. Ось при этом расположена перпендикулярно по отношению к потоку носителя. Краны шаровые имеют несложную систему устройства. Конструкция состоит из таких составляющих:

корпуса;

сёдел;

затвора (шаровой пробки);

рукоятки;

шпинделя, передающего усилие от рукоятки к затвору.

Принцип работы приспособления очень простой: когда оси отверстия шара и корпуса крана совмещаются, начинает поступать вода, то есть в позиции, когда отверстие пробки совпадает с направлением потока. В этом случае рабочая среда свободно проходит по магистрали, в том числе и через кран.

От конструкции изделия зависят габариты и возможность осуществления ремонтных работ. Корпуса бывают двух типов:

Цельносварные — это неразборные устройства, изготовленные из углеродистой, легированной или нержавеющей стали. Имеют литой цельный корпус, поэтому не подлежат осуществлению ревизионных мероприятий. Если они выходят из строя, ремонт невозможен, необходима замена арматуры на новую. За счёт сварного корпуса имеют более низкую цену по сравнению со вторым вариантом. Учитывая эксплуатационный срок крана (около 20 лет), необходимость применения разборного устройства возникает довольно редко.

Разборные. Благодаря конструкции можно осуществлять практически любые ремонтные работы. Например, заменить лишь износившуюся деталь, а не всю арматуру целиком. Правда, за такое преимущество придётся заплатить немалую стоимость.

Преимущества и недостатки

Муфтовые краны шаровой конструкции неспроста завоевали популярность среди пользователей и в самых различных сферах. Они считаются надёжными запорными устройствами, входящими в состав систем водоснабжения и отопления городских квартир и частных строений. Кроме качественного функционирования и простоты конструкции изделия этого вида имеют и другие преимущества:

Преимущества шарового крана

Редко выходят из строя, но при необходимости легко демонтируются без нанесения ущерба соединениям. Их можно снять, произвести ремонт и вновь поставить на место. Монтаж настолько прост, что справиться можно своими силами, не привлекая специалиста-сантехника.

Фланцевые соединения являются самыми надёжными, когда в трубопроводе высокий напор рабочей среды.

Устанавливается в систему как в вертикальном, так и в горизонтальном положении.

Сравнительно небольшие размеры и вес.

Долгий срок эксплуатации.

Высокая степень герметичности, при грамотном монтаже полностью отсутствуют протечки.

Удобство в применении. Достаточно повернуть ручку, чтобы заблокировать носитель.

Огромный выбор размеров и типов изделий при выгодном соотношении цены и качества.

Конструкция состоит из таких составляющих:
