Краны трехходовые (L-тип)

Краны шаровые трехходовые

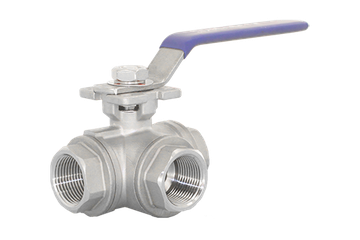

Трехходовые шаровые краны из нержавеющей стали AISI 304 (CF8),  AISI 316 (CF8М) - вид запорной арматуры с очень простой конструкцией, высокой надежностью и большой сферой применения. Трехходовые шаровые краны используют для перенаправления и смешивания потоков сред. Подробнее...

Краны трехходовые (L-тип)
Выберите тип стали
Скачать прайс
Размер
Артикул
Цена
Количество

Краны шаровые трехходовые

Трехходовые шаровые краны из нержавеющей стали AISI 304 (CF8),  AISI 316 (CF8М) - вид запорной арматуры с очень простой конструкцией, высокой надежностью и большой сферой применения. Трехходовые шаровые краны используют для перенаправления и смешивания потоков сред.





Особенности

Этот тип арматуры широко распространена во многих областях. Изделие функционирует на трубопроводах газовой, химической, пищевой, нефтяной промышленностях. Используется при транспортировке нефти, углеводородов, жидкости и газа в качестве запорной арматуры. Кроме того, это устройство нашло широкое применение в таких областях, как вентиляция, водо- и газоснабжение. Шаровый кран используется также при пароснабжении, так как способен нормально функционировать при температуре до +250 градусов Цельсия. Но использовать его для дросселирования нельзя. Устройства такого типа имеют только две позиции: открыто и закрыто.

Шаровую арматуру не стоит применять в качестве запорного узла для тягучих, илистых или вязких жидкостей. Возникает опасность создания осадка в устройстве, что неблагоприятно скажется на сроке эксплуатации. Исключается также частичное открытие крана для регулирования силы потока. Необходимо чётко выполнять требования по использованию этого вида арматуры, прописанные в инструкциях.

Краны трехходовые шаровые имеют свою особенность, которая заключается в креплении непосредственно к  трубопроводу при помощи резьбы, но в отличии от приварных кранов их легко демонтировать. Система крепления трехходовых кранов обеспечивает минимальные потери давления рабочей среды.



Принцип работы и виды конструкций

В качестве запорного элемента шарового крана используется деталь сферической формы со сквозным отверстием, через которое транспортируется рабочая среда. Открытие и закрытие узла осуществляется поворотом рукоятки, которая при помощи штока соединяется с шаром, вращающимся вокруг своей оси. Ось при этом расположена перпендикулярно по отношению к потоку носителя. Краны шаровые имеют несложную систему устройства. Конструкция состоит из таких составляющих:

корпуса;

сёдел;

затвора (шаровой пробки);

рукоятки;

шпинделя, передающего усилие от рукоятки к затвору.

Принцип работы приспособления очень простой: когда оси отверстия шара и корпуса крана совмещаются, начинает поступать вода, то есть в позиции, когда отверстие

пробки совпадает с направлением потока. В этом случае рабочая среда свободно проходит по магистрали, в том числе и через кран.

От конструкции изделия зависят габариты и возможность осуществления ремонтных работ. Корпуса бывают двух типов:

Цельносварные — это неразборные устройства, изготовленные из углеродистой, легированной или нержавеющей стали. Имеют литой цельный корпус, поэтому не подлежат осуществлению ревизионных мероприятий. Если они выходят из строя, ремонт невозможен, необходима замена арматуры на новую. За счёт сварного корпуса имеют более низкую цену по сравнению со вторым вариантом. Учитывая эксплуатационный срок крана (около 20 лет), необходимость применения разборного устройства возникает довольно редко.

Разборные. Благодаря конструкции можно осуществлять практически любые ремонтные работы. Например, заменить лишь износившуюся деталь, а не всю арматуру целиком. Правда, за такое преимущество придётся заплатить немалую стоимость.



Преимущества и недостатки

Преимущества трехходовых шаровых кранов заключается в минимализация потерь давления рабочей среды. У них самое легко демонтируемое соединение, но при этом очень надежное. Их можно использовать для для перенаправления и смешивания потоков сред.



Преимущества шарового крана

Редко выходят из строя, но при необходимости легко демонтируются без нанесения ущерба соединениям.

Устанавливается в систему как в вертикальном, так и в горизонтальном положении.

Сравнительно небольшие размеры и вес.

Долгий срок эксплуатации.

Высокая степень герметичности, при грамотном монтаже полностью отсутствуют протечки.

Удобство в применении. Достаточно повернуть ручку, чтобы заблокировать носитель.

Огромный выбор размеров и типов изделий при выгодном соотношении цены и качества.
