Компания «НьюКей» / NEWKEY выполнила поставку партии шаровых запорных кранов, изготовленных по параметрам заказчика. Продукция предназначена для работы на среде природного газа (до 80°С) в несейсмостойком исполнении.
Особенности поставки

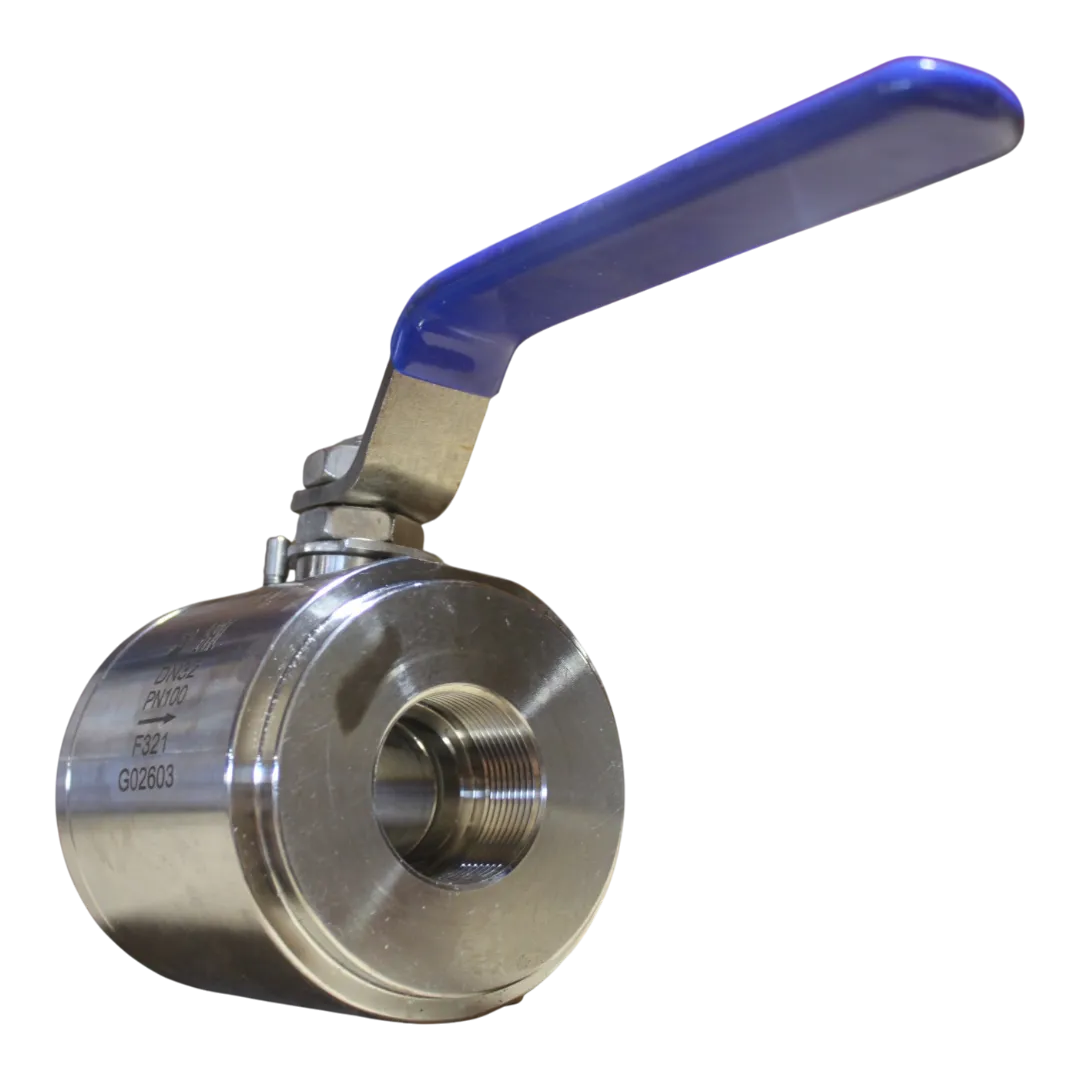

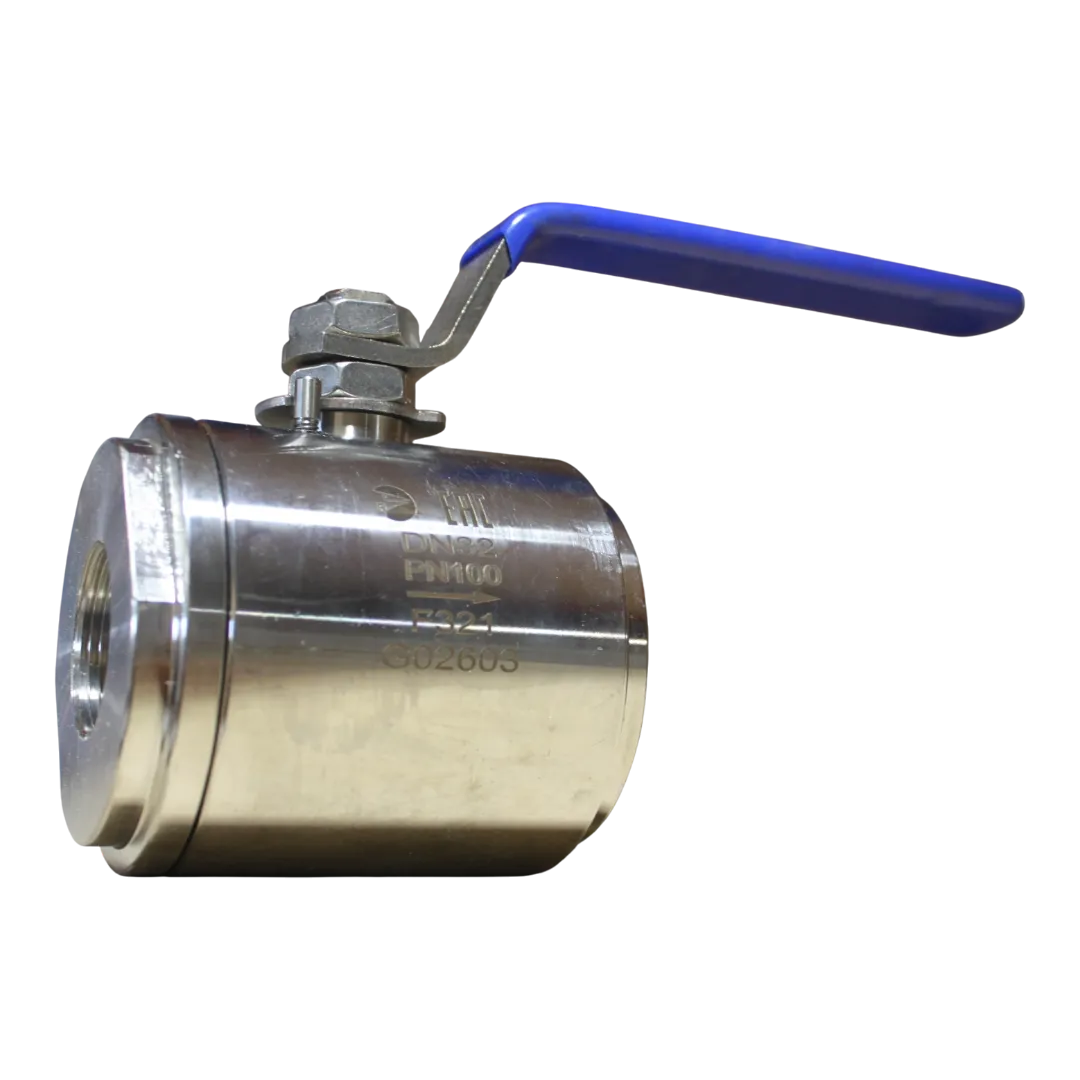

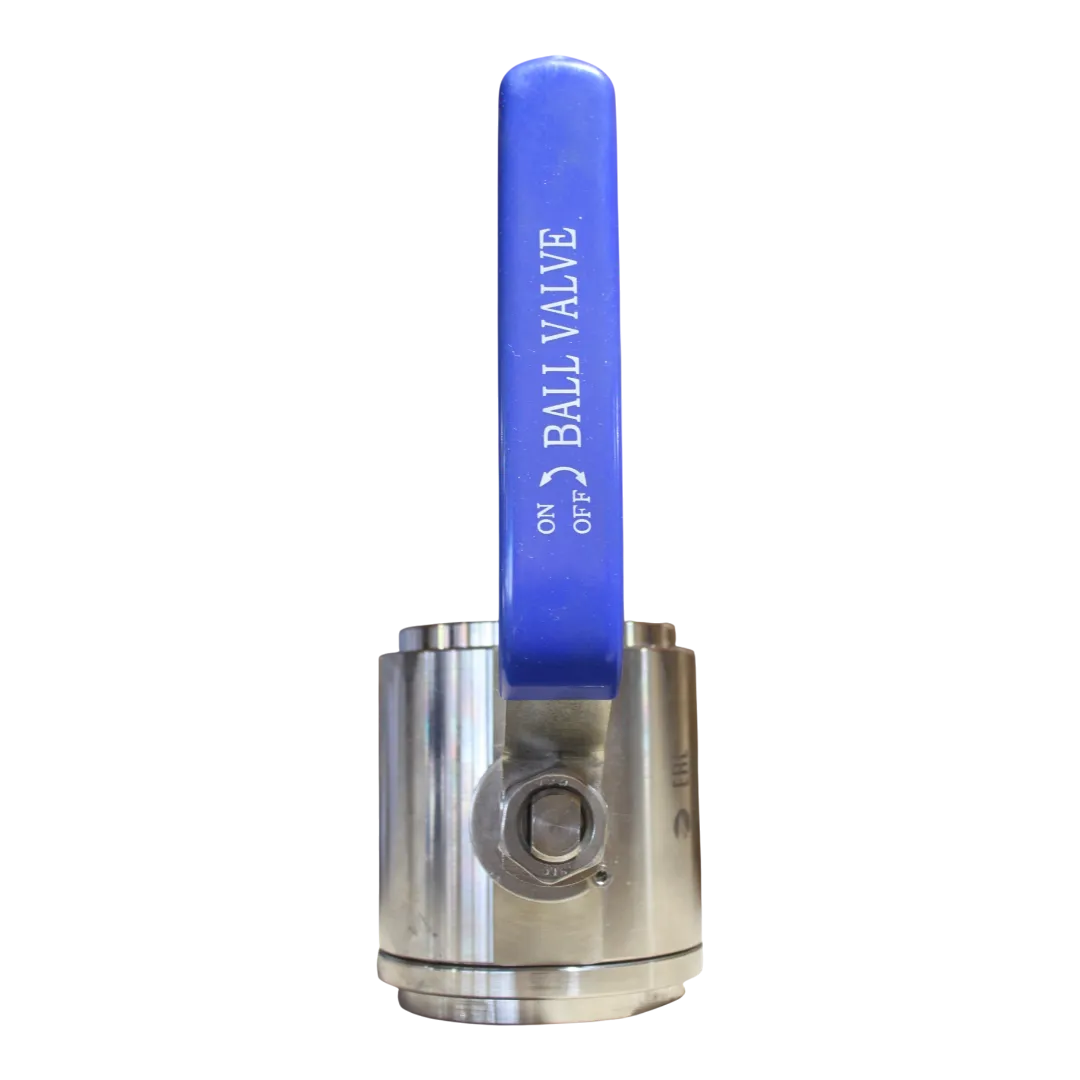

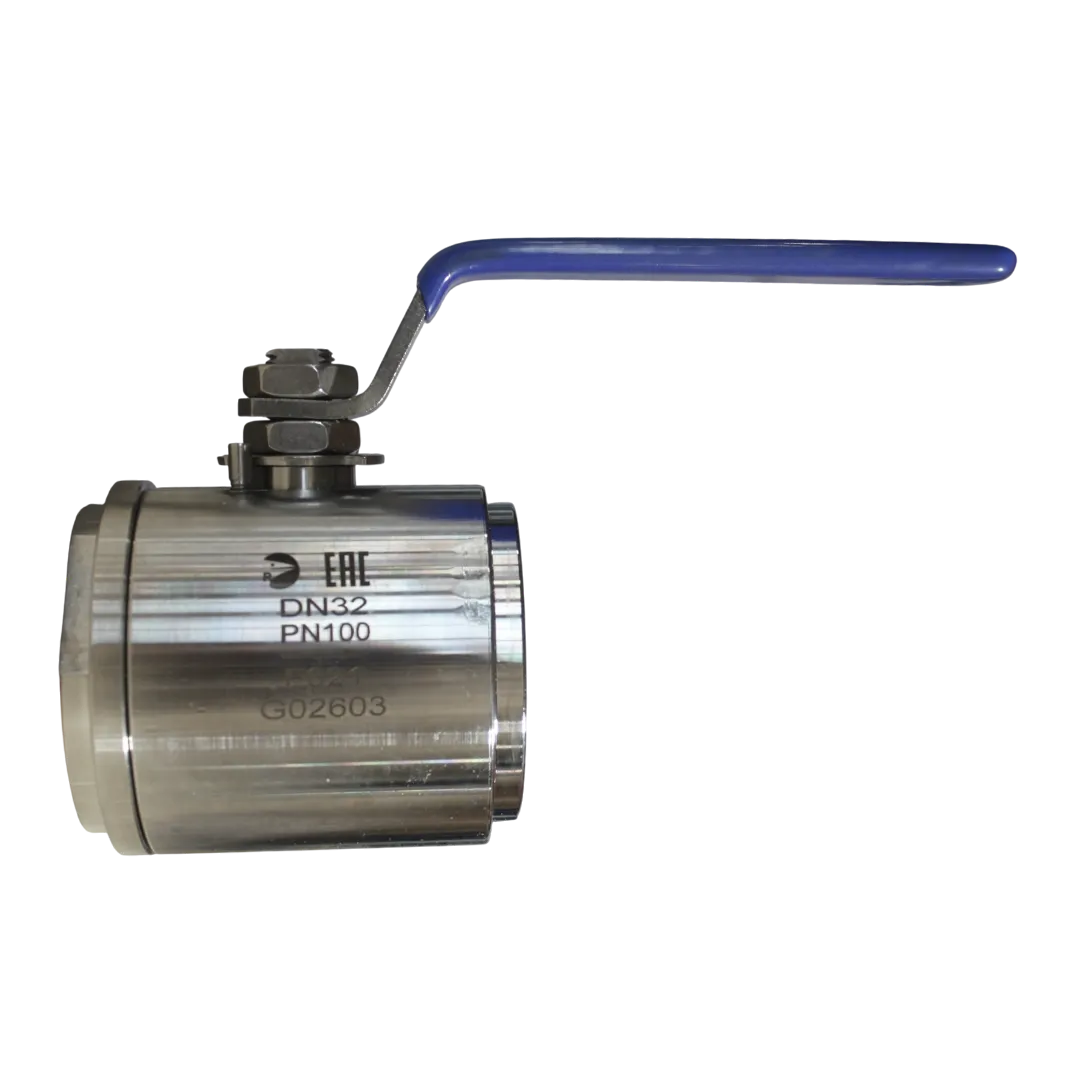

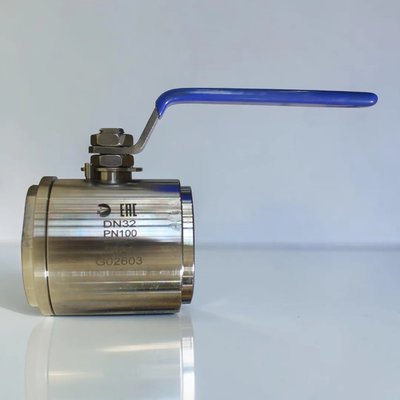

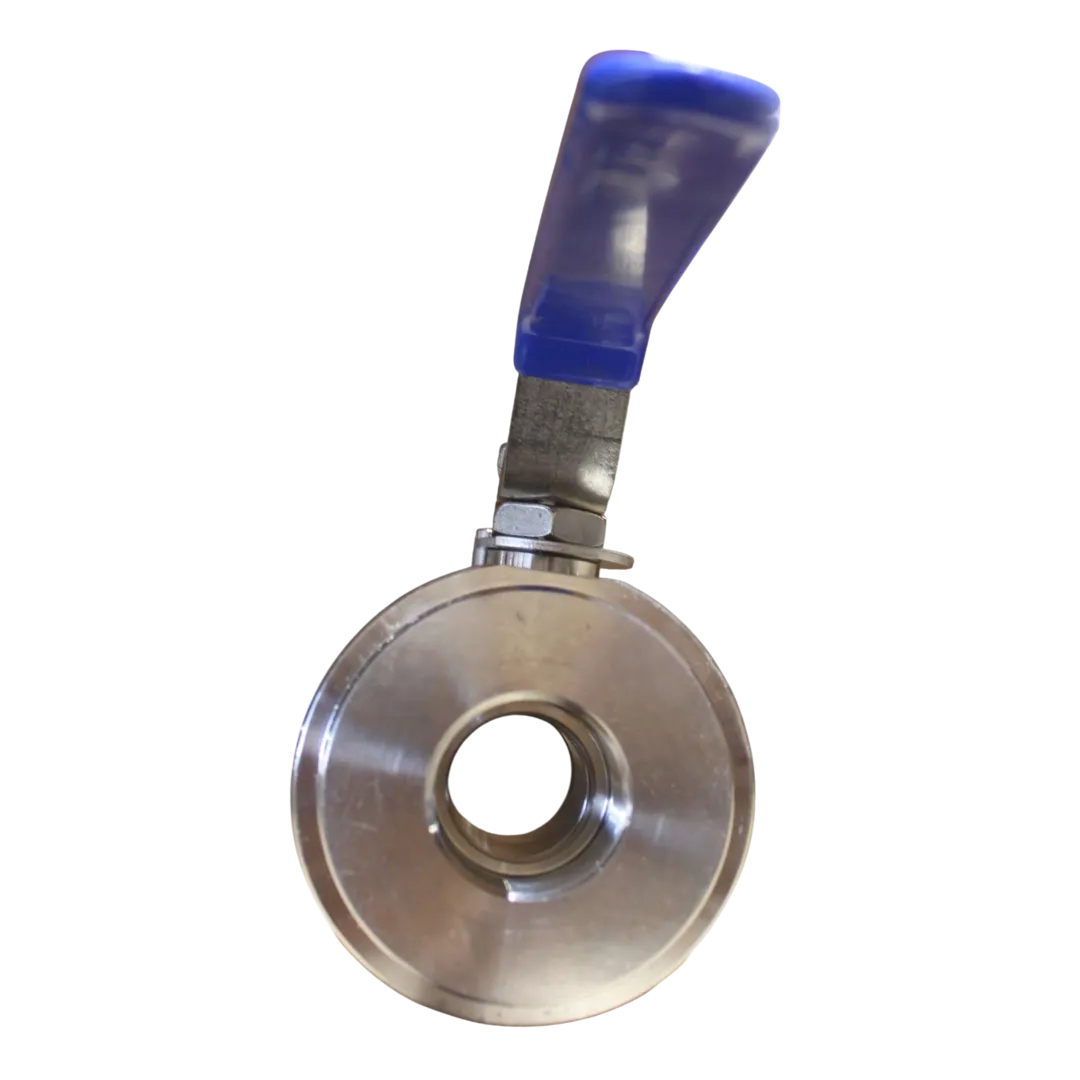

Поставлены краны шаровые запорные полнопроходные муфтовые.
Основные параметры:
- условный диаметр DN32,
- давление PN100,
- диаметр проходного сечения 32 мм (полнопроходное исполнение),
- присоединение — внутренняя резьба G 1/4" (согласно заказной спецификации),
- материал корпуса и шара — сталь 12Х18Н10T (аналог AISI321),
- антистатическая защита (встроенный антистатик),
- управление ручное.
Рабочая среда — природный газ с температурой до +80°С. Исполнение по сейсмостойкости — СО (несейсмостойкое, для обычных условий эксплуатации).
Выбор материалов и конструкции обусловлен требованиями к работе на газовых средах. Сталь 12Х18Н10Т (ковка) обеспечивает коррозионную стойкость и стабильность геометрии при давлении 100 бар. Полнопроходная конструкция минимизирует перепад давления на кране, что критично для газовых систем. Антистатический элемент исключает искрообразование при повороте шара.
Почему выбирают полнопроходные муфтовые краны
Конструкция крана — двухсоставная (2PC) или цельноточеная, с резьбовыми патрубками. Полнопроходное исполнение означает, что диаметр условного прохода (DN32) равен диаметру проходного отверстия шара (32 мм). Гидравлическое сопротивление в открытом положении близко к сопротивлению трубы.
Основные элементы крана
- Корпус и шар — сталь 12Х18Н10Т (аустенитная нержавеющая сталь с титаном). Обладает устойчивостью к коррозии в присутствии сероводорода (типичная примесь природного газа) и к углеводородным средам. Ковка обеспечивает плотную структуру металла, что важно при PN100.
- Уплотнения седел — RPTFE . Для газовых сред до 80°C сохраняют эластичность и герметичность при циклическом открытии/закрытии.
- Антистатическая защита gредотвращает накопление статического заряда от трения шара об уплотнения, исключая искрение при работе на горючем газе.
- Присоединение G 1/4" — трубная цилиндрическая резьба. Указанный типоразмер резьбы (G 1/4") меньше типового для DN32 (обычно G 1 1/4" или G 1 1/2"). Это означает, что кран изготовлен по индивидуальной спецификации заказчика для конкретного узла обвязки.
Краны для газа в каталоге «НьюКей»
В нашей компании вы можете заказать шаровые краны муфтовые, фланцевые и приварные для газовых сред (природный газ, пропан-бутан, технические газы) на давления до PN100. Доступны исполнения с ручным управлением, под пневмо- или электропривод.
Оставить заявку на изготовление кранов по вашим параметрам (включая нестандартные резьбы и индивидуальные условные диаметры) можно в личном кабинете или через менеджеров компании.
