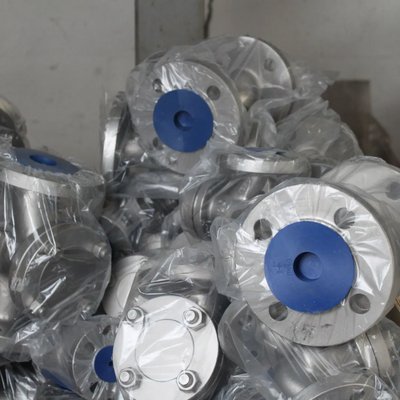

Мы продолжаем пополнять каталог НьюКей надежной трубопроводной арматурой. Теперь для заказа доступны фланцевые подъемные обратные клапаны из нержавеющей стали. Это решение для тех, кому важна автоматическая защита оборудования от обратного потока среды.
Особенности оборудования
Клапаны фланцевые подъемные применяют в трубопроводах, где нужно автоматически перекрыть обратное движение среды и защитить оборудование от обратного потока. Такой клапан открывается под давлением потока в рабочем направлении, а при падении расхода или попытке обратного движения запорный элемент опускается на седло и перекрывает проход.
В новой линейке представлены модели из нержавеющей стали AISI 304 (CF8) в диапазоне DN15-DN100 с давлением PN16 и PN40 и фланцевым типом присоединения.
Главное конструктивное отличие подъемного клапана от поворотного — поступательное движение запорного элемента. Он поднимается от седла при прямом потоке и опускается обратно при снижении давления. Поэтому при подборе важно учитывать направление среды, монтажное положение и характеристики трубопровода.
Где применяют
Подъемный обратный клапан — это пассивная защитная арматура. Он не требует внешнего привода и работает за счет самой среды.
| Где ставят | Для чего |
| Насосные узлы | Защита насоса от обратного потока после остановки |
| Технологические линии | Предотвращение движения среды в обратную сторону |
| Водоподготовка | Защита оборудования и участков трубопровода |
| Инженерные системы | Исключение самопроизвольного перетока между линиями |
| Производственные контуры | Стабилизация направления движения среды |
Важно: клапан не предназначен для ручного перекрытия, регулировки расхода или дросселирования.
Как работает
Внутри корпуса расположен запорный элемент, который перемещается относительно седла:
- Прямой поток → элемент поднимается, проход открыт.
- Падение расхода → элемент начинает опускаться.
- Обратное движение → элемент прижимается к седлу и герметично перекрывает проход.
Для стабильной работы необходимо устанавливать клапан строго по направлению стрелки на корпусе и в положении, допустимом для конкретной модели.
Что учесть при выборе и монтаже
Фланцевое присоединение удобно для промышленных трубопроводов: клапан монтируется между ответными фланцами через прокладки и крепеж.
При подборе обязательно проверьте:
- DN — соответствие условному проходу трубопровода;
- PN — соответствие рабочему давлению;
- фланцевый стандарт и уплотнительную поверхность;
- строительную длину (важно при замене);
- направление потока — установка только по стрелке.
Монтажное положение для подъемных клапанов критично. Запорный элемент должен свободно подниматься и опускаться. Неправильная ориентация приведет к нестабильной работе, хлопкам или повышенному сопротивлению.
Материал AISI 304 CF8
Нержавеющая сталь AISI 304 подходит для работы с водой, воздухом, нейтральными и слабоагрессивными средами.
Материал корпуса нужно подбирать под конкретную среду. Для кислот, щелочей, растворителей или сред с высоким содержанием хлоридов совместимость требует отдельной проверки.
Актуальные цены, наличие и техническую документацию уточняйте у менеджеров НьюКей или в карточках товара на сайте.
Подберем арматуру под вашу задачу. Звоните!
