Футорка или переходная муфта: что выбрать для соединения разных диаметров

У крана присоединение 3/4 дюйма, а у подходящей к нему трубы 1/2 дюйма. Для сборки потребуется переходной фитинг. В каталоге можно найти и футорку, и переходную муфту с такой парой размеров, но заменить одну деталь другой получится не в каждом соединении. Сначала нужно посмотреть, где расположена резьба у трубы и крана: снаружи или внутри.

Обычная переходная футорка имеет большую наружную и меньшую внутреннюю резьбу. Переходная муфта ВР/ВР имеет внутреннюю резьбу с обоих концов. Футорку вкручивают в отверстие большего размера, чтобы получить присоединение меньшего размера. Муфтой соединяют два наружных резьбовых конца. Ниже разберём именно эти исполнения: как выбрать нужную деталь, прочитать размеры и заранее понять, удастся ли собрать узел на месте.

Чем футорка отличается от переходной муфты

Как устроена футорка

Футорка выглядит как короткая втулка с резьбой снаружи и в центральном отверстии. У обычного переходного исполнения наружный размер больше внутреннего. Например, деталь 3/4 × 1/2 дюйма вкручивается наружной стороной в отверстие 3/4 дюйма. После этого в её внутреннюю резьбу можно установить элемент с наружным присоединением 1/2 дюйма. На корпусе обычно предусмотрен шестигранник, за который деталь удерживают и затягивают ключом. Такая конструкция удобна, когда нужно уменьшить размер уже имеющегося резьбового отверстия. Например, подключить к нему патрубок меньшего диаметра. Большая часть резьбовой втулки оказывается внутри ответной детали, поэтому переход часто получается компактным. Насколько он будет выступать из корпуса, зависит от конкретного исполнения и глубины завинчивания. Рассчитывать длину узла только по фотографии нельзя.

Как устроена переходная муфта

У рассматриваемой переходной муфты резьба находится внутри обоих концов. В одно отверстие вкручивается наружная резьба большего размера, в другое входит меньшая. Например, муфта ВР/ВР 3/4 × 1/2 дюйма соединит патрубки с наружными резьбами 3/4 и 1/2 дюйма. Она охватывает оба присоединяемых конца, а её корпус располагается между ними. Сокращение ВР означает внутреннюю резьбу, НР означает наружную. В описаниях также встречаются обозначения ВВ и НВ. Лучше читать их вместе с чертежом или подробной записью каждого присоединения: порядок букв и размеров в разных каталогах может отличаться. Если требуется разобраться в остальных названиях соединительных деталей, это отдельно объясняется в статье о штуцере, ниппеле, муфте и переходнике.

Что сравниваем	Обычная переходная футорка	Переходная муфта ВР/ВР
Резьба детали	Большая наружная и меньшая внутренняя	Две внутренние разных размеров
Ответные присоединения	Большое внутреннее и малое наружное	Большое наружное и малое наружное
Пример 3/4 × 1/2	Входит в отверстие 3/4 и принимает наружную резьбу 1/2	Принимает наружные резьбы 3/4 и 1/2
Расположение в узле	Частично входит в корпус ответной детали	Охватывает концы двух присоединяемых элементов
Что проверить по месту	Глубину отверстия и доступ к шестиграннику	Длину сборки и возможность вращать присоединяемые детали
Разборка без вращения труб	Сама по себе такой возможности не даёт	Обычная цельная муфта такой возможности не даёт

Три примера выбора фитинга

В кране внутренняя резьба 3/4, на трубе наружная 1/2

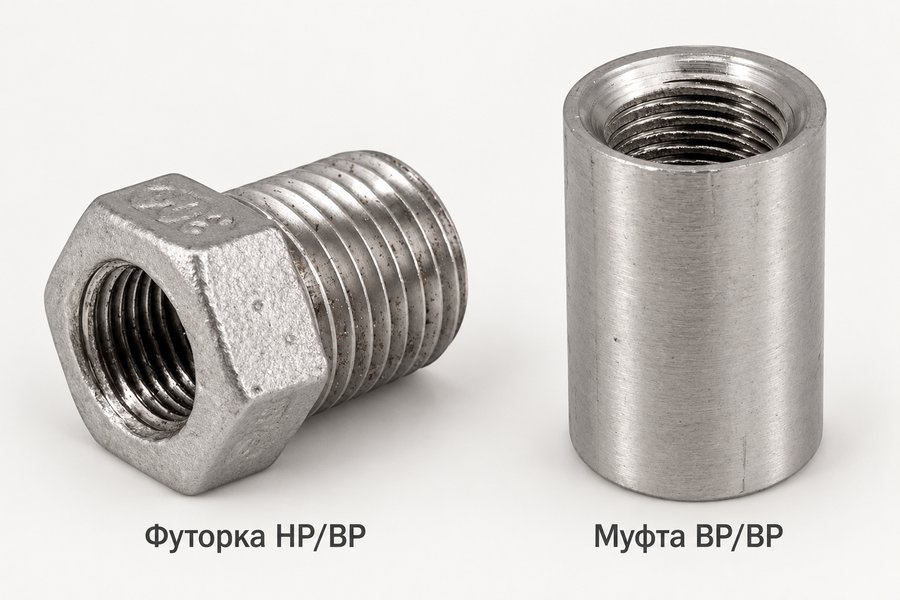

Для такого сочетания подходит футорка с наружной резьбой 3/4 и внутренней 1/2 дюйма. Большая наружная сторона входит в кран, а труба присоединяется к меньшему отверстию футорки. Здесь важно правильно представить ответные поверхности: внутренняя резьба крана соединяется с наружной резьбой переходника. Если вместо него купить муфту ВР/ВР, со стороны крана окажутся два внутренних присоединения. Напрямую их соединить не получится. Предположим, фитинг выбирают до покупки крана. Тогда полезно проверить, выпускается ли подходящий кран сразу с нужным присоединением. Переход бывает необходим при подключении к существующему оборудованию, но в новом узле не всегда есть смысл заранее закладывать дополнительные детали. При этом размер арматуры выбирают с учётом задачи системы: уменьшать его только ради удобной резьбы нельзя.

На обоих патрубках наружная резьба разных размеров

Если один конец имеет наружную резьбу 3/4, а второй наружную 1/2 дюйма, требуется переходная муфта ВР/ВР 3/4 × 1/2. Каждый патрубок входит в своё отверстие. Футорка напрямую эту задачу не решит: её наружная сторона столкнётся с наружной резьбой одного из патрубков. Иногда переход можно собрать из нескольких деталей, но сначала стоит найти фитинг с нужной парой присоединений. До заказа нужно проверить возможность сборки. Даже при полном совпадении резьбы два жёстко закреплённых патрубка нельзя автоматически соединить обычной муфтой. Детали должны иметь возможность перемещаться и вращаться в соответствии со схемой монтажа. Если оборудование уже установлено с обеих сторон, может потребоваться разъёмное соединение или изменение последовательности сборки.

У обоих элементов внутренняя резьба

Для прямого соединения двух внутренних резьб нужны две наружные. При разных размерах эту задачу выполняет переходной ниппель НР/НР. Например, для отверстий 3/4 и 1/2 дюйма рассматривают ниппель с соответствующими наружными концами. Ни футорка, ни муфта ВР/ВР сами по себе такую пару не соединят. Этот пример помогает избежать частой ошибки: выбирать изделие только по двум цифрам в названии. Приведённые варианты показывают геометрию соединения. Они предполагают совместимые стандарты резьбы, подходящее уплотнение и допустимые условия работы. Если один патрубок выполнен по другому стандарту, совпадение дюймового обозначения ещё не делает соединение правильным. Этот параметр проверяют отдельно.

Как читать размеры футорки и муфты

Запись 3/4 × 1/2 дюйма обозначает два номинальных размера присоединения. Она не сообщает, какое из них внутреннее, если эта информация не указана в названии или характеристиках. Поэтому в заявке лучше писать полностью: «наружная резьба 3/4, внутренняя 1/2» или «внутренняя 3/4, внутренняя 1/2». Такая запись понятнее для закупщика и монтажника и позволяет проверить подбор ещё до получения товара. В обозначениях трубопроводных деталей часто рядом приводят DN: например, DN20 × DN15 для пары 3/4 × 1/2 дюйма. DN служит номинальным обозначением размера. Его нельзя использовать как точный результат измерения наружной резьбы или отверстия штангенциркулем. Трубная резьба 1/2 дюйма также не имеет наружного диаметра 12,7 мм, полученного простым переводом половины дюйма в миллиметры.

Что проверить, если маркировка не сохранилась

Когда присоединение неизвестно, пригодятся паспорт оборудования, чертёж патрубка и данные производителя. Измерение диаметра помогает сузить выбор, но для определения резьбы нужны также её шаг и профиль, а для некоторых соединений ещё и конусность. Проверка по принципу «начало закручиваться, значит подходит» ненадёжна: похожие резьбы могут войти на несколько витков и затем заклинить. Если подбор приходится делать по установленному узлу, полезно подготовить общий снимок и отдельную фотографию каждого присоединения. На общем кадре должны быть видны свободное место, расположение труб и доступ для инструмента. Фотография резьбы помогает объяснить задачу поставщику, но не заменяет измерений или чертежа. Для окончательного заказа неизвестные параметры всё равно придётся установить.

Почему одинаковых дюймов бывает мало

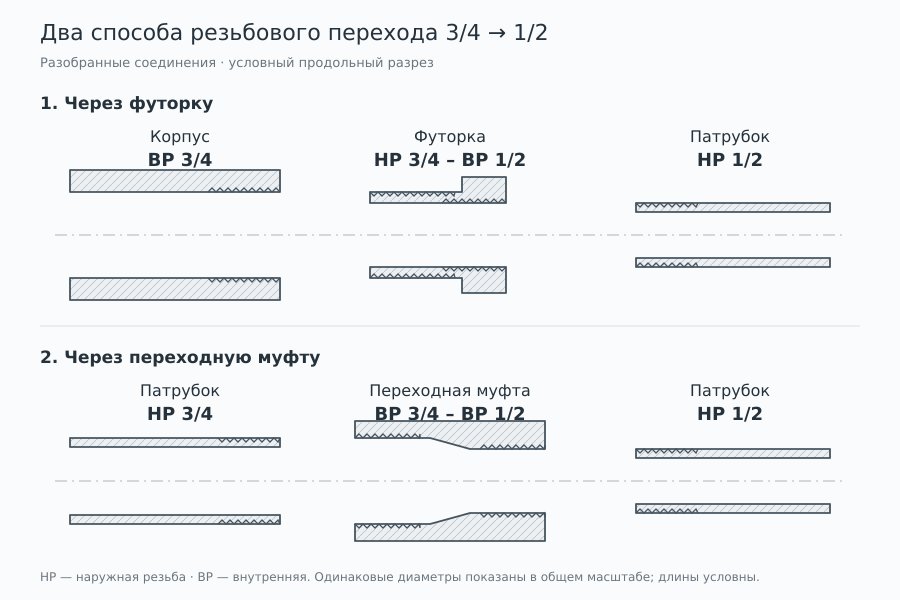

В трубопроводных соединениях встречаются цилиндрические и конические резьбы разных стандартов. Например, обозначение G относится к трубной цилиндрической резьбе по ISO 228. У резьб по ISO 7 применяются обозначения R, Rp и Rc. NPT относится к другой системе. Их нельзя объединять в одну группу только потому, что в маркировке встречаются одинаковые 1/2 или 3/4 дюйма. Для соединения проверяют стандарт обеих сторон и допускаемую изготовителем пару. От этого зависит и способ герметизации. Если в карточке указано только «резьбовой» и размер, стандарт следует уточнить до закупки. Нельзя автоматически приписывать изделию резьбу G или NPT по внешнему виду, материалу корпуса либо привычке работать с конкретным поставщиком.

Что учитывать при монтаже в ограниченном пространстве

Футорку часто выбирают для компактного перехода у корпуса крана, фильтра или другого оборудования. Однако рядом с шестигранником должно оставаться место для инструмента. Если он окажется вплотную к стенке, соседнему патрубку или кожуху, затянуть соединение штатным способом будет трудно. До покупки стоит проверить наружные габариты корпуса и положение граней в собранном узле. Также нужно учитывать, что расположено за резьбовым отверстием оборудования. Слишком длинная выступающая часть присоединяемой детали не должна упираться во внутренние элементы. По этой причине полезен чертёж с длиной резьбы и допустимой глубиной ввинчивания. Затяжка до случайного механического упора не подтверждает, что соединение собрано правильно.

Длина перехода и порядок сборки

Для муфты проверяют общую длину и глубину входа каждого патрубка. Расстояние между оборудованием зависит от размеров всей сборки, а не от длины одного фитинга. Если узел собирают между существующими точками, сначала определяют, какая деталь будет вращаться и куда она сможет перемещаться. Особенно это важно для участков, где с обеих сторон уже закреплены насос, коллектор или арматура. Цельная переходная муфта отличается от соединения с накидной гайкой. Чтобы снять её, обычно приходится отворачивать присоединённый элемент или разбирать соседний участок. Если оборудование нужно регулярно демонтировать для обслуживания, возможность разъединения закладывают в схему заранее. Футорку при этом можно оставить в корпусе, а обслуживаемый разъём разместить дальше по линии, если такая компоновка подходит узлу.

Как уплотнять соединения

В соединении с футоркой есть два стыка: между её наружной резьбой и корпусом оборудования, а также между внутренней резьбой и присоединяемой деталью. У муфты тоже два стыка, по одному с каждой стороны. Для каждого нужно предусмотреть герметизацию согласно конструкции. Уплотнение одного присоединения не устраняет возможную утечку на другом.

В соединениях, рассчитанных на уплотнение по резьбе, применяют предназначенный для этого материал с учётом среды, температуры и инструкции изготовителя. Уплотнитель выбирают под конкретную задачу: универсального числа витков ленты или одинаковой дозы герметика для всех размеров нет. Избыток материала тоже мешает сборке и может попасть внутрь трубопровода. Другие соединения герметизируются прокладкой или кольцом на предусмотренной посадочной поверхности. Само наличие цилиндрической резьбы не объясняет устройство такого уплотнения. Шестигранник футорки также нельзя автоматически считать буртом под прокладку. Если торцевое уплотнение не предусмотрено конструкцией, случайно подобранная шайба не превращает соединение в подходящий для него узел. Собирать резьбовые детали следует без перекоса и без попытки силой исправить несовпадение. Если сопротивление резко выросло в начале завинчивания, работу останавливают и проверяют детали. После сборки герметичность проверяют по принятой для системы процедуре. При обнаружении течи причину устанавливают на отключённом участке со снятым давлением, учитывая требования к рабочей среде и температуре.

Материал и давление проверяют у конкретного изделия

Выбор между футоркой и муфтой сначала определяется присоединениями. Затем проверяют материал, допустимые давление и температуру, совместимость со средой. Нержавеющая сталь в названии не означает пригодность для любой жидкости, а обозначение PN не даёт разрешения работать при любых температурах. Для расчётных условий нужны данные именно выбранного исполнения. В каталоге NEWKEY есть футорки и отдельная категория переходных муфт. Например, у футорки NK-FHB20x15/4 указаны AISI304 (CF8), размер DN20 × DN15 и PN16. В переходных муфтах представлен NK-MMH20*15/4 с AISI304 (CF8), парой размеров 3/4 × 1/2 дюйма и PN16. Эти данные относятся к указанным позициям. Их нельзя переносить на весь раздел фитингов. В заявке на промышленный узел желательно указать название среды, рабочую и максимальную температуру, давление и условия эксплуатации. Если это смесь, имеет значение её состав. Поставщик сможет проверить применимость материала и уплотнения по этим данным. Фраза «для воды» без температуры и давления оставляет слишком много неизвестного для окончательного подбора.

Уменьшает ли переходник давление

Футорка и переходная муфта изменяют размер соединения. Они не поддерживают заданное давление после себя, как регулятор. При движении среды переход создаёт местное сопротивление, а потери давления зависят от расхода и геометрии прохода. Поэтому обещание «футорка снизит давление до нужного значения» не описывает её назначение. Если оборудование рассчитано на определённый расход, нужно проверить, допускается ли подключение через меньший проход. Сам факт, что удалось подобрать резьбу, не подтверждает достаточную пропускную способность. Например, уменьшение присоединения перед потребителем может повлиять на его работу. Решение принимают по параметрам системы и требованиям оборудования, а не по удобству монтажа.

Как оформить заказ без путаницы

Перед покупкой удобно записать два существующих присоединения отдельно, а затем подобрать к каждому ответную сторону фитинга. Такой порядок помогает избежать перестановки размеров и покупки детали с неподходящей резьбой. Проверку можно выполнить по следующему списку:

Указать размер и расположение резьбы первого элемента: например, внутренняя 3/4 дюйма.
Указать второе присоединение: например, наружная 1/2 дюйма.
Подобрать ответную пару на фитинге: наружная 3/4 и внутренняя 1/2.
Проверить стандарт резьбы и предусмотренный способ уплотнения.
Сверить материал и допустимые условия работы по документации изделия.
Проверить габариты, доступ для ключа и последовательность сборки.

Заявка на футорку может выглядеть так: «Футорка, наружная резьба 3/4 дюйма, внутренняя 1/2 дюйма. Стандарт резьбы согласно приложенному чертежу. Материал и допустимые параметры по спецификации узла». Для муфты запись меняется на «внутренняя 3/4 дюйма, внутренняя 1/2 дюйма». Неизвестный стандарт лучше оставить вопросом для уточнения, чем вписать привычное обозначение наугад. Если деталь выбирают взамен старой, стоит приложить её артикул и фотографию. При замене на другое исполнение дополнительно сравнивают размеры: совпадение резьбы ещё не означает одинаковую длину или одинаковый доступ к граням. Для уже собранного оборудования эти различия могут оказаться решающими.

Что выбрать для своего узла

Футорка подходит, когда в большое внутреннее присоединение нужно установить элемент с меньшей наружной резьбой. Переходная муфта ВР/ВР нужна для двух наружных резьб разных размеров. После выбора конструкции остаётся проверить стандарт резьбы, уплотнение, рабочие параметры и возможность сборки. Для подбора по каталогу NEWKEY подготовьте размеры обоих присоединений и условия работы: по этим данным можно выбрать конкретную позицию и проверить её применимость.
