Кран с приводом и концевые выключатели: как настроить индикацию положения без ошибок

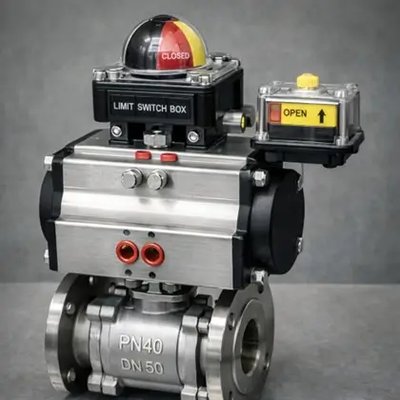

С кранами с приводом почти всегда одна и та же история. По факту кран открывается и закрывается, привод честно отрабатывает команды, а вот индикация живёт своей жизнью. На щите — зелёное «Открыто», в поле — кран в лучшем случае наполовину приоткрыт, в худшем — вообще застрял в середине. Оператор смотрит на лампочку, верит картинке в SCADA, делает выводы и действует, исходя из того, что «там всё ок».

Пока в реальности кран не отрабатывает до конца, а концевые выключатели настроены «как попало», система управления получает не положение крана, а набор случайных сигналов. В мягких режимах это заканчивается только руганью между эксплуатацией и автоматчиками. В жёстких — проливами, некорректными переключениями и аварийными остановками.

Разобраться в этом, к счастью, не так сложно. Важно понимать, как устроена индикация положения, где обычно «косячат» при настройке концевых выключателей и как один раз настроить всё так, чтобы «Открыто/Закрыто» означали ровно то, что происходит в трубопроводе.

Как вообще работает индикация положения крана с приводом

У типового крана с приводом есть три «уровня правды» о положении:

Сам кран — шар или затвор реально открыт, закрыт или где-то между.
Механический указатель на приводе — флажок, стрелка или диск сверху, который поворачивается вместе с валом.
Концевые выключатели — те самые микропереключатели или датчики, которые выдают в шкаф автоматики сигналы «Открыто/Закрыто», а уже оттуда — на панель или в SCADA.

Для оператора реальность — это третий уровень. Он не видит сам шар внутри корпуса, он видит лампочку или пиктограмму. Если концевые выключатели настроены неправильно, индикация будет врать, даже если привод и кран по механике живут вполне честно.

Чаще всего используют схему с двумя дискретными сигналами: один соответствует положению «полностью открыто», второй — «полностью закрыто». Реализуется это механически — через кулачки, которые нажимают на микропереключатели, или через индуктивные/магнитные датчики, реагирующие на положение вала. Логика простая, но именно в настройке этих двух точек происходят все самые типичные ошибки.

Что проверить до того, как лезть в концевые выключатели

Перед тем как крутить кулачки и «крутить отверткой до щелчка», полезно убедиться, что сам привод и кран живут в понятной механике.

Во-первых, стоит проверить угол поворота. Бывают ситуации, когда привод — на 90°, а кран рассчитан на другой ход (или наоборот). Бывает, что ограничители хода на приводе стоят некорректно, и по факту кран не доходит до полного открытия или закрытия. Настраивать концевые на такую «кривую» механику бессмысленно — сначала нужно привести в порядок ограничители и убедиться, что кран реально работает от «края до края».

Во-вторых, нужно убедиться в жёсткости связи привода со штоком. Если адаптер сидит с люфтом, шпонка недотянута или квадрат «болтается» в переходнике, привод может показывать одно, кран — другое. Концевые же смотрят на вал привода, а не на шар внутри корпуса. Все механические соединения должны быть затянуты и зафиксированы.

В-третьих, не помешает проверить ориентацию механического указателя. Бывает, что флажок или диск на приводе поставили «наоборот», и по факту открытый кран показывает «Закрыто» чисто визуально. Никак не влияет на работу концевиков, но здорово сбивает с толку при наладке.

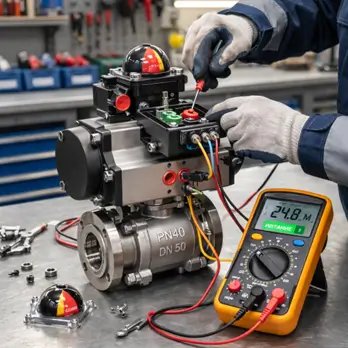

Пошаговая настройка концевых выключателей: сначала механика, потом электричество

Первый шаг — перевести кран в полностью закрытое положение. Это можно сделать:

командой из системы управления;
вручную с помощью ручного дублёра или откидывания муфты (если конструкция привода позволяет).

Важно не лениться и реально убедиться, что кран закрыт: посмотреть на положение вала, на метку на квадрате, на механический указатель. Если есть сомнения — лучше один раз открыть/закрыть вручную, чем настраивать концевики по «виртуальному» закрытию.

Открываем коробку концевых. На валу привода видим кулачки или метки, отвечающие за каждое положение. Находим тот, который связан с концевым выключателем «Закрыто» (обычно это подписано в паспорте или прямо на плате/держателе).

Дальше алгоритм простой:

слегка ослабляем фиксирующий винт кулачка;
вращаем его по валу до момента срабатывания концевика;
ставим срабатывание немного после реального достижения крайнего положения, чтобы был небольшой запас по ходу, а не до него;
фиксируем положение кулачка.

Проверка — мультиметр или простой индикатор: меняется ли состояние контакта (NO → замкнулось, NC → разомкнулось) строго там, где кран уже физически упёрся в «Закрыто».

Аналогично переводим кран в полное открытие. Здесь тоже важно убедиться, что:

кран действительно открылся до конца (по меткам и визуально);
привод дошёл до упора по ограничителям.

Затем настраиваем кулачок или датчик, отвечающий за сигнал «Открыто», опять с небольшим запасом после фактического полного открытия. Проверяем работу концевика тестером.

После регулировки двух концевиков гоняем кран несколько раз:

команда «Открыть» → до конца → команда «Закрыть» → до конца;
следим за механическим указателем;
смотрим, как срабатывают концевые каждый раз;
по возможности контролируем сигналы не только тестером, но и на входах контроллера или в диагностике АСУТП.

Если при нескольких циклах концевики срабатывают стабильно, без дрожания и «пропусков», механику можно считать настроенной.

Электрическая часть: логика NO/NC и типовые грабли

Даже идеально отрегулированный концевик не спасёт, если он подключён не так, как думают автоматчики. У каждого микропереключателя есть хотя бы два варианта использования: нормально замкнутый и нормально разомкнутый контакт. В документации на шкаф автоматики и программу контроллера должно быть явно прописано, какую именно логику вы используете.

Типичные ошибки здесь одинаковые от объекта к объекту:

концевик подключили на контакт NO, а программа контроллера ожидает сигнал с NC (или наоборот);
на уровне АСУТП приняли, что «1 = закрыт», а монтажник проложил провод так, что «1 = открыт»;
забыли учесть, что при пропадании питания/dc на датчик состояние контакта тоже изменится, и не определили явно, какой сигнал будет считаться «неисправность цепи».

В результате оператор видит на мнемосхеме одно, концевик по факту — другое, а разобраться, где ошибка, сложно, потому что механика и электричество настраивались разными людьми.

Хорошая практика — при пуско-наладке проходить весь путь сигнала:

Привод с концевиком.
Кабель до клеммника.
Ввод в шкаф автоматики.
Вход контроллера.
Индикация на панели/SCADA.

И на каждом шаге фиксировать, какой именно сигнал считается «Открыто», а какой — «Закрыто».

Ошибка в логике или подключении

Ошибка в логике или подключении	Что видит оператор / к чему это ведёт
Перепутали контакты «Открыто» и «Закрыто»	На панели «Закрыто», по факту кран открыт, возможны ошибочные действия оператора
Использовали не тот тип контакта (NO вместо NC)	Индикация работает «задом наперёд» или не реагирует на движение, сложно поймать проблему без диагностики

Как свести в единое целое: механика, концевики, АСУТП

Самый надёжный способ избежать ошибок — на пуско-наладке смотреть сразу на все три «экрана реальности»:

Положение крана по месту (по валу, корпусным меткам, механическому указателю).
Статусы концевиков (по индикаторам в коробке или по тестеру).
Индикацию в системе управления (лампочки, пиктограммы, статусы сигналов в контроллере).

Алгоритм проверки прост:

переводим кран в «Закрыто» — идём смотреть: кран закрыт? стрелка на «Closed»? концевик «Закрыто» активен? на панели — «Закрыто»?
затем — в «Открыто» по той же схеме.

Полезно проверить ещё и промежуточное положение: кран стоит «по середине», оба концевика должны быть неактивны, и на панели не должно быть подтверждения ни «Открыто», ни «Закрыто». Такая «третья» зона — хороший индикатор того, что кран застрял или не доходит до крайнего положения.

Частые ошибки настройки и их симптомы

Распространённый подход: «поставили кулачки примерно и дотянули, пока щёлкнет». В итоге концевик может срабатывать раньше, чем кран доходит до полного закрытия, или наоборот — уже после того, как привод упёрся в механический ограничитель.

Симптом: на щите горит «Закрыто», а по месту кран недокрыт, среда подсасывается, эксплуатация грешит на арматуру, хотя проблема в настройке концевого выключателя.

Если концевики настроены «в край» без учёта тепловых расширений, износа и люфтов, через несколько месяцев реальный ход крана слегка меняется, а концевик перестаёт срабатывать или начинает срабатывать нестабильно. Изначально всё было ровно, потом то подтверждение есть, то нет — классическая «плавающая» неисправность.

Краны смазывают, приводы обслуживают, а концевые выключатели считают «вечной» частью схемы. Любые вмешательства в привод (замена уплотнений, регулировка ограничителей) могут поменять взаимное положение вала и кулачков. Если после этого не пересмотреть настройку концевиков, через некоторое время она перестаёт соответствовать реальности.

Ошибка настройки

Ошибка настройки	Что видит эксплуатация
Концевик срабатывает до фактического закрытия	Индикация «Закрыто», по факту недокрыт, утечки, претензии к крану
Нет регулярной проверки, изменили механику привода	Статусы на панели нестабильны: то «ОК», то «нет подтверждения», диагностировать сложно

Что можно сделать на уровне АСУТП, чтобы подстраховаться

Даже при хорошей настройке механики и концевиков полезно заложить в контроллер и SCADA элементарную «антидуракоустойчивость».

Во-первых, это контроль невозможных комбинаций. Если система вдруг видит одновременно активные сигналы «Открыто» и «Закрыто» — это повод включить аварийное состояние по индикации и выдать сообщение о неисправности концевых, а не рисовать спокойный зелёный кружок.

Во-вторых, контроль по времени. Система подаёт команду «Открыть», но в течение заданного времени сигнал «Открыто» не появился — значит, либо привод не отработал, либо концевик не настроен. В обоих случаях оператору нужно видеть «нет подтверждения положения», а не «наверное, он где-то там».

В-третьих, полезно визуально разделять:

кран в подтверждённом закрытом/открытом положении;
кран в движении;
кран без подтверждения положения.

Тогда «нет подтверждения» не потеряется в общей массе сигналов и не будет восприниматься как нормальная ситуация.

Чек-лист для наладки индикации положения крана с приводом

Чтобы не городить себе проблемы на ровном месте, перед сдачей узла в эксплуатацию можно пройтись по простому списку:

Реальное положение крана (по меткам и механическому указателю) проверено в обоих крайних положениях.
Кулачки или датчики концевых выключателей настроены с запасом по ходу — после достижения полного открытия/закрытия.
Сигналы концевиков проверены тестером на месте и в шкафу автоматики — убедились, что именно те контакты задействованы.
Логика NO/NC и смысл «1 = открыт/закрыт» согласованы между монтажниками и автоматчиками.
В контроллере реализованы проверки невозможных комбинаций и таймаут подтверждения положения.
Настройки концевых зафиксированы: положение кулачков, схемы подключения, привязка к каналу в контроллере — есть в документации, а не только «в голове у наладчика».

Заключение

Кран с приводом сам по себе — ещё не гарантия управляемости. Если концевые выключатели настроены на глаз, а логика в АСУТП собрана по принципу «лишь бы не ругалось», индикация положения превращается в набор случайных огоньков. В спокойных режимах это выглядит как раздражающие мелочи, в ответственных процессах — как риск реальной аварии.

Хорошая новость в том, что навести порядок в индикации несложно: выровнять механику, аккуратно настроить концевые выключатели, прозвонить цепи, согласовать логику с автоматчиками и один раз задокументировать результат. После этого зелёное «Открыто» и красное «Закрыто» будут означать ровно то, что происходит в трубопроводе — без сюрпризов, «полузакрытых» положений и конфликтов между щитом и реальностью.
