Криогенный обратный клапан: как выбрать и установить для жидких газов

Криогенный обратный клапан устанавливают там, где рабочая среда находится при очень низкой температуре, а обратное движение потока может повредить оборудование или нарушить режим технологической линии. В отличие от обычного клапана для воды или воздуха, такая деталь работает в условиях сильного охлаждения, температурных циклов, возможного обмерзания и повышенных требований к чистоте внутренних поверхностей. Главная задача остаётся прежней: пропускать среду в заданном направлении и закрываться при падении давления или попытке обратного движения. Но для криогенной системы недостаточно подобрать DN и PN. Нужно проверить рабочую температуру, конкретный газ или жидкость, материал корпуса и запирающего элемента, способ присоединения, минимальное давление открытия и требования к монтажу. В этой статье разберём, как выбрать криогенный обратный клапан для жидкого азота, кислорода, аргона, углекислоты и природного газа, какие параметры указать в заявке и на что обратить внимание перед запуском линии. Данные по ассортименту NEWKEY приведены только для тех исполнений, характеристики которых указаны в каталоге.

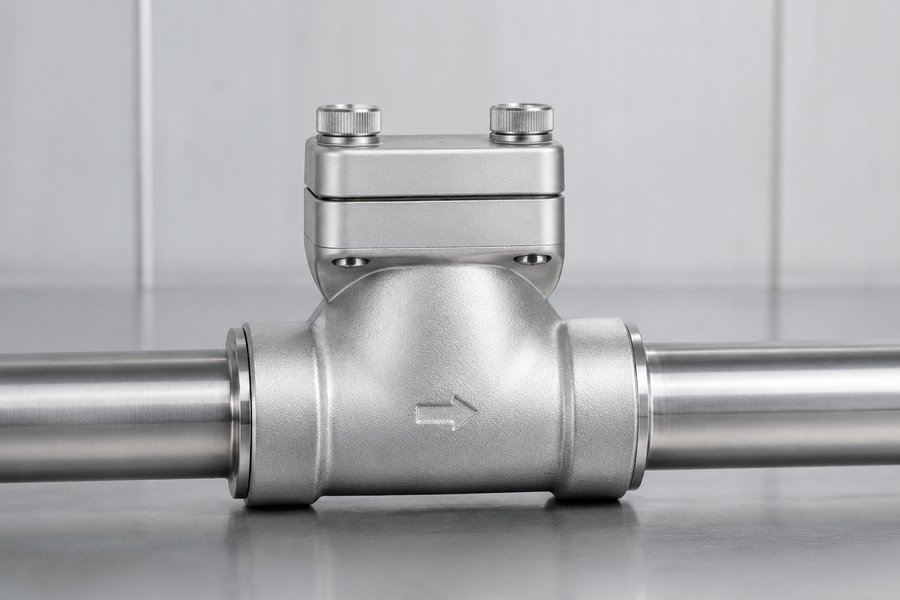

Зачем нужен обратный клапан в криогенной линии

В криогенных установках обратный клапан ограничивает движение среды в нежелательном направлении. Он защищает насос, испаритель, рампу, ёмкость, участок трубопровода и другие элементы от обратного давления. При остановке насоса или изменении режима клапан должен закрыться самостоятельно, без отдельного сигнала от оператора и без электропривода. Такая защита особенно важна в линиях, где соединены несколько источников газа, работают параллельные насосы или используются участки с разными давлениями. Если обратный поток попадёт в отключённую ветку, он может вызвать переток продукта, нагрев или охлаждение соседнего оборудования, заполнение не предназначенной для этого полости и нарушение последовательности технологических операций.

Чем криогенное исполнение отличается от обычного

При снижении температуры материалы меняют размеры и свойства. Металл сжимается, эластомерные элементы становятся жёстче, смазочные материалы могут потерять текучесть, а влага на внешней поверхности превращается в лёд. Поэтому зазор, который был безопасным при комнатной температуре, в рабочем режиме может измениться. Конструкция должна сохранять подвижность запирающего элемента и герметичность при заявленном диапазоне температур. Криогенная арматура также должна учитывать расширение газа после испарения жидкости. Закрытый участок между двумя запорными элементами нельзя оставлять без предусмотренного сброса, если при нагреве в нём может оказаться запертая жидкость. Схему защиты от избыточного давления определяют проектировщик и эксплуатационная служба, а не только тип установленного клапана.

Какие криогенные обратные клапаны есть в каталоге NEWKEY

В каталоге NEWKEY выделена отдельная группа криогенных обратных клапанов. Для неё указаны рабочие среды O₂, N₂, природный газ, Ar и CO₂, номинальное давление PN40 и рабочая температура от −196 до +85 °C. В зависимости от исполнения корпус может быть выполнен из латуни C37700 или нержавеющей стали AISI 304 (CF8).

В ассортименте представлены модели разных условных проходов: от DN10 до DN150. Например, в каталоге есть криогенный обратный клапан AISI 304 (CF8) DN50 PN40. Эти параметры относятся к конкретной позиции, поэтому при подготовке статьи или коммерческого предложения нельзя переносить их на любое изделие без сверки с карточкой и паспортом.

Параметр	Данные по группе NEWKEY	Что проверить для конкретной модели
Рабочая среда	O₂, N₂, природный газ, Ar, CO₂	Состав, чистота, наличие примесей и требования проекта
Температура	−196…+85 °C	Температуру среды на входе, при пуске и остановке
Номинальное давление	PN40	Рабочее, пиковое и возможное обратное давление
Материал корпуса	C37700 или AISI 304 (CF8)	Совместимость материала с газом и режимом
Условный проход	DN10–DN150	Расход, скорость потока и потери давления
Присоединение	Сверяется по карточке изделия	Тип ответной части, размеры и способ монтажа

Если нужной позиции нет в готовом списке, в заявку добавляют не только DN. Менеджеру или инженеру понадобятся среда, температура, давление, требуемая пропускная способность, материал, присоединение и условия установки. Такой набор данных помогает подобрать исполнение по реальному режиму, а не по одному совпавшему обозначению.

Как устроен криогенный обратный клапан

В корпусе расположены проходной канал, седло и подвижный запирающий элемент. В зависимости от конструкции закрытие обеспечивается пружиной, массой диска или сочетанием давления и силы тяжести. Когда поток движется в рабочем направлении, перепад давления отводит запирающий элемент от седла. При снижении давления или появлении обратного потока он возвращается в закрытое положение.

Почему важно давление открытия

Для открытия обратного клапана нужен определённый перепад давления. Если насос или источник газа создаёт слишком малый напор, запирающий элемент останется частично закрытым. Это увеличит сопротивление, снизит расход и может вызвать шум или вибрацию. При слишком большом давлении открытия клапан начнёт пропускать поток позже, чем требуется схеме.

Давление открытия нельзя выбирать отдельно от расхода и положения. На вертикальном участке сила тяжести действует иначе, чем на горизонтальном, а при работе с жидким газом к этому добавляются изменения плотности и переходы между жидкой и газовой фазой. Поэтому для ответственного узла проверяют технические данные конкретной серии и фактический режим запуска.

Седло, запирающий элемент и пружина

Седло отвечает за герметичность закрытого клапана, а запирающий элемент должен свободно перемещаться без заедания. Пружина задаёт часть усилия закрытия и одновременно влияет на давление открытия. При низкой температуре нельзя предполагать, что характеристики будут такими же, как при испытании в обычных условиях. Важны материал пружины, допуски, состояние поверхности и отсутствие посторонних частиц.

Внутренняя чистота особенно важна для кислорода и других чистых газов. Остатки масла, металлическая стружка, влага и монтажный мусор могут нарушить работу клапана или создать дополнительные риски. Для кислородной среды проверяют, допускает ли конкретное исполнение такое применение и какие требования к очистке, обезжириванию и упаковке установлены изготовителем.

Материал корпуса: латунь C37700 или нержавеющая сталь AISI 304

В каталоге NEWKEY встречаются оба варианта материала. Латунь C37700 используется в части малых криогенных моделей, а нержавеющая сталь AISI 304 (CF8) применяется в ряде типоразмеров, включая DN15, DN25, DN32, DN40, DN50, DN80, DN100 и DN150. Само наличие материала в названии не заменяет проверку совместимости с рабочей средой.

Критерий	C37700	AISI 304 (CF8)
Типичное применение	Компактные криогенные изделия малых DN	Более широкий ряд промышленных типоразмеров
Что проверить прежде всего	Совместимость со средой и требованиями проекта	Марку стали, чистоту исполнения и паспортный диапазон
Преимущество при подборе	Компактность и подходящая конструкция для части линий	Коррозионная стойкость и привычность для промышленных систем
Ограничение	Нельзя автоматически считать универсальным для любого газа	Нельзя переносить параметры одной модели на другую

Для кислорода, природного газа и других специальных сред решение принимают по паспорту и проектным требованиям. Нельзя выбирать латунь или AISI 304 только по цене, цвету корпуса или привычке монтажной бригады. Если в одной системе используются разные газы, совместимость проверяют для каждого режима отдельно.

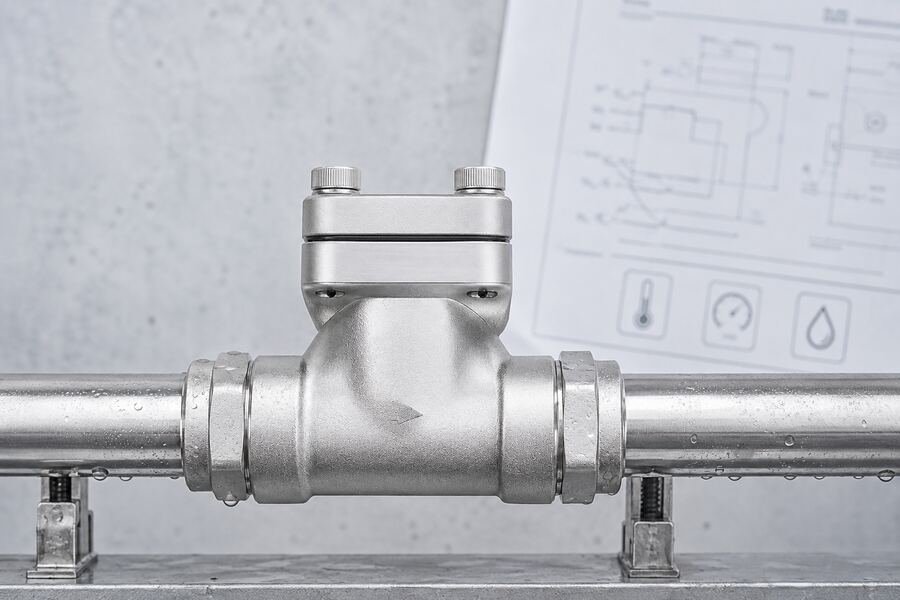

Как выбрать криогенный обратный клапан

1. Указать точную рабочую среду

Формулировка «газ» недостаточна. В заявке указывают конкретное вещество: азот, кислород, аргон, углекислоту, природный газ или другую среду. Дополнительно сообщают фазовое состояние, концентрацию примесей, влажность, наличие масла, твёрдых частиц и продуктов испарения. Для кислорода особенно важны чистота и допуск материалов.

2. Разделить номинальную и фактическую температуру

В расчёт берут не только минимальную температуру хранения или паспортный минимум. Нужно учитывать температуру среды при нормальной работе, момент заполнения линии, остановку, прогрев и возможный контакт с окружающей средой. Если клапан стоит на границе холодной и тёплой зоны, температурный профиль участка может быть неравномерным.

Криогенная арматура должна работать во всём заявленном диапазоне, а не только в одной точке. Общие особенности поведения материалов при экстремальных температурах разобраны в отдельном материале NEWKEY о влиянии температуры на трубопроводную арматуру.

3. Проверить PN, давление открытия и перепад

PN40 показывает номинальный класс давления группы, но для выбора также нужны рабочее и пиковое давление, давление после клапана и режим остановки. Отдельно выясняют, какое минимальное давление доступно для открытия. Если в линии возможны гидравлические или газодинамические импульсы, их учитывают при проверке корпуса, соединений и опор.

4. Подобрать DN по расходу, а не по диаметру трубы на глаз

Одинаковый DN не означает одинаковую пропускную способность в разных конструкциях. На неё влияют проходное сечение, форма седла, запирающий элемент, скорость потока и свойства среды. Слишком маленький клапан создаёт лишние потери давления, а слишком большой может работать в неустойчивом режиме при малом расходе.

5. Сверить присоединение и строительные размеры

До заказа проверяют тип присоединения, наружные и внутренние размеры, строительную длину, доступ для монтажа и направление потока. У сварного исполнения важны подготовка кромок и технология работ, у резьбового решения нужны совместимые ответные детали и допустимый способ герметизации. Конкретные размеры берут из карточки изделия и технической документации.

Монтаж криогенного обратного клапана

Монтаж начинают после проверки чистоты трубопровода, соответствия деталей и безопасного состояния участка. Внутри не должно быть стружки, окалины, влаги, остатков герметика и монтажного мусора. Для кислородных линий применяют только разрешённые процедуры очистки и материалы. Защитные заглушки снимают непосредственно перед установкой, чтобы не загрязнить проход.

Направление потока и положение корпуса

Стрелка на корпусе должна совпадать с проектным направлением движения среды. Ошибка приводит к тому, что клапан не откроется при нормальной подаче или будет постоянно испытывать обратную нагрузку. Положение на горизонтальном или вертикальном участке допускается только в пределах, указанных для конкретной конструкции. Нельзя переносить правило от одного типа клапана на другой. Перед монтажом оставляют место для осмотра, демонтажа и проверки соединений. Корпус не должен воспринимать вес соседней трубы, усилие от перекоса или нагрузку от неправильно выставленной опоры. Если рядом находятся насос, колено или переход, проверяют, не создаёт ли их расположение сильную турбулентность непосредственно перед клапаном.

Сварка и резьбовое соединение

При сварке защищают внутренние элементы от перегрева и загрязнения. Если производитель требует снять запирающий узел или использовать определённую последовательность, отступать от неё нельзя. После сварки удаляют окалину, очищают канал и проверяют отсутствие частиц, которые могут попасть под седло. Для резьбового соединения герметик выбирают с учётом температуры, давления и рабочей среды. Избыток материала способен попасть внутрь клапана и помешать закрытию. Резьбу не перетягивают: чрезмерный момент деформирует корпус или ответную деталь, особенно если соединение небольшого DN.

Пуск после установки

Перед заполнением линии проверяют направление, крепление, доступность арматуры и отсутствие посторонних предметов. Заполнение выполняют постепенно, чтобы не создать резкий перепад давления. После выхода на рабочий режим контролируют герметичность соединений, шум, вибрацию и фактическое движение среды. Для криогенной линии дополнительно наблюдают, как ведёт себя корпус при охлаждении и прогреве.

Типичные ошибки при работе с криогенным клапаном

Самая распространённая ошибка заключается в замене специального исполнения обычным обратным клапаном с подходящим DN. Внешне изделия могут быть похожи, но материалы, уплотнения, давление открытия и допустимая температура окажутся другими. Такой подбор создаёт риск неполного открытия, утечки или отказа при охлаждении.

Выбирать клапан только по DN и PN, не указывая среду и температуру.
Считать, что любой клапан из нержавеющей стали подходит для кислорода.
Устанавливать корпус против стрелки потока.
Допускать попадание влаги, масла, стружки или герметика внутрь прохода.
Передавать на клапан вес трубопровода и монтажные напряжения.
Проверять герметичность только при комнатной температуре.
Оставлять закрытый объём с жидким газом без предусмотренной защиты от роста давления.
Разбирать клапан на холодной линии без изоляции, сброса давления и прогрева по регламенту.

Отдельного внимания требуют попытки «разработать» клапан рывками или ударом. Если запирающий элемент не движется, сначала проверяют причину: ледяная пробка, загрязнение, неверное направление, недостаточный перепад, деформация корпуса или повреждение седла. Принудительное воздействие может окончательно испортить рабочую пару.

Проверка и обслуживание

Обслуживание криогенного обратного клапана начинают с безопасного вывода из работы. Участок изолируют, давление сбрасывают, остатки среды удаляют, а корпус доводят до температуры, при которой разрешены предусмотренные регламентом операции. Для кислорода дополнительно исключают загрязнение маслами и другими горючими веществами.

Признак	Возможная причина	Что проверить
Клапан не открывается	Нет нужного перепада, неправильное направление, лед или загрязнение	Давление до и после, стрелку, чистоту прохода
Расход ниже расчётного	Частично закрытый элемент, малый DN, повышенное сопротивление	Положение запирающего элемента и режим потока
Есть обратный переток	Повреждение седла, частица под запирающим элементом, износ	Герметичность и состояние внутренних поверхностей
Шум или вибрация	Нестабильный расход, дребезг, турбулентность перед клапаном	Скорость, пульсации и длину прямого участка
Обмерзание соединения	Утечка, влага, недостаточная теплоизоляция или перепад температуры	Герметичность, дренаж и состояние изоляции

Если после проверки проблема повторяется, клапан не возвращают в работу вслепую. Для диагностики фиксируют модель, DN, PN, среду, температуру, давление до и после, положение установки, время появления симптома и результаты осмотра. Эти данные нужны для подбора замены или консультации по конкретному изделию.

Что указать в заявке на криогенный обратный клапан

Хорошая заявка сразу описывает режим, для которого предназначена деталь. Минимальный набор данных выглядит так:

рабочая среда и её фазовое состояние;
минимальная, нормальная и максимальная температура;
рабочее, пиковое и обратное давление;
расход или производительность установки;
DN и требуемая пропускная способность;
материал корпуса, если он задан проектом;
тип присоединения и строительные размеры;
положение клапана на трубопроводе;
требования к чистоте, герметичности и контролю;
условия монтажа, обслуживания и последующего прогрева.

Если замена подбирается вместо уже установленного изделия, прикладывают фотографию маркировки, паспорт, схему участка и описание неисправности. В разделе криогенной арматуры NEWKEY есть обратные, запорные и предохранительные клапаны. Для точного предложения параметры сопоставляют с конкретной карточкой, например с криогенным обратным клапаном AISI 304 DN50 PN40.

Частые вопросы

Можно ли поставить обычный обратный клапан вместо криогенного?

Только если его паспорт прямо допускает нужную температуру, среду, давление и режим. Одного совпадения по DN недостаточно. В большинстве случаев для жидкого газа выбирают специальное исполнение, рассчитанное на низкую температуру и соответствующие требования к материалам.

Подходит ли латунный клапан для кислорода?

Материал сам по себе не даёт ответа. Проверяют конкретную марку, конструкцию, чистоту, рабочие параметры и разрешение производителя для кислородной среды. Если такого подтверждения нет, изделие не считают подходящим автоматически.

Почему клапан обмерзает снаружи?

Причиной может быть нормальное охлаждение стенки, конденсация влаги, недостаточная теплоизоляция или утечка через соединение. Ровный иней на холодном участке не равен неисправности, а локальное быстрое обмерзание возле резьбы или сварного шва требует проверки герметичности.

Можно ли обслуживать клапан прямо на заполненной линии?

Нет, если это не предусмотрено специальной процедурой изготовителя и правилами объекта. Перед разборкой линию изолируют, разгружают и прогревают в установленном порядке. В криогенной системе даже небольшой остаток жидкости способен быстро расшириться при нагреве.

Как понять, что DN выбран неправильно?

Признаками могут быть недостаточный расход, большой перепад давления, шум, вибрация или нестабильное открытие. Проверяют расчётный расход, фактическую скорость, давление открытия и характеристику конкретного клапана. Простое равенство DN трубы и DN детали не подтверждает правильность подбора.

Итог

Криогенный обратный клапан выбирают как часть всей технологической линии. На решение влияют конкретная среда, температура, давление, расход, материал, давление открытия, присоединение, положение и требования к чистоте. Клапан должен пропускать поток без лишнего сопротивления, закрываться при обратном движении и сохранять работоспособность при охлаждении и последующем прогреве. Для ассортимента NEWKEY подтверждены криогенные обратные клапаны PN40 с рабочим диапазоном от −196 до +85 °C, исполнениями из C37700 и AISI 304, а также типоразмерами от DN10 до DN150. Эти сведения используют как ориентир по группе, а окончательный выбор делают по паспорту конкретной позиции и условиям проекта. Чем подробнее описан участок в заявке, тем меньше риск получить изделие, которое формально подходит по размеру, но не выдерживает реальный режим. Для подбора сообщают среду, температуру, давление, расход, DN, присоединение и условия монтажа, после чего сверяют характеристики с технической документацией.
