Муфтовый или фланцевый сетчатый фильтр: чем отличаются и какой выбрать
Главное отличие муфтового и фланцевого фильтра
Муфтовый сетчатый фильтр имеет резьбовые присоединительные концы. Корпус вкручивают в ответную резьбу трубопровода, фитинга или соседнего оборудования. Для герметизации используют материал, совместимый с рабочей средой, температурой и типом резьбы. Такой монтаж получается компактным, особенно на небольших диаметрах, где установка фланцев заметно увеличила бы длину и массу узла.
Фланцевый сетчатый фильтр устанавливают между ответными фланцами. Соединение собирают на крепеже с прокладками, подходящими к уплотнительным поверхностям и условиям эксплуатации. Корпус не нужно вращать относительно трубопровода, поэтому его проще снять из заранее подготовленного разборного участка. За это приходится платить большим количеством комплектующих и более высокими требованиями к соосности.
Что у двух исполнений остаётся общим
Оба варианта могут иметь Y-образный корпус, внутри которого под углом к основному потоку расположена сетка. Среда проходит через фильтрующий элемент, а твёрдые частицы остаются в его полости. По мере загрязнения сопротивление возрастает. Если сетку не очистить вовремя, давление после фильтра снижается, расход меняется, а защищаемое оборудование начинает работать в неблагоприятном режиме.
Наличие резьбы или фланцев не отменяет обязательной проверки стрелки направления потока, положения крышки, доступа к сетке и допустимой ориентации конкретной модели. Конструкция фильтра должна совпадать со схемой, поэтому одного соответствия трубе по размеру недостаточно.

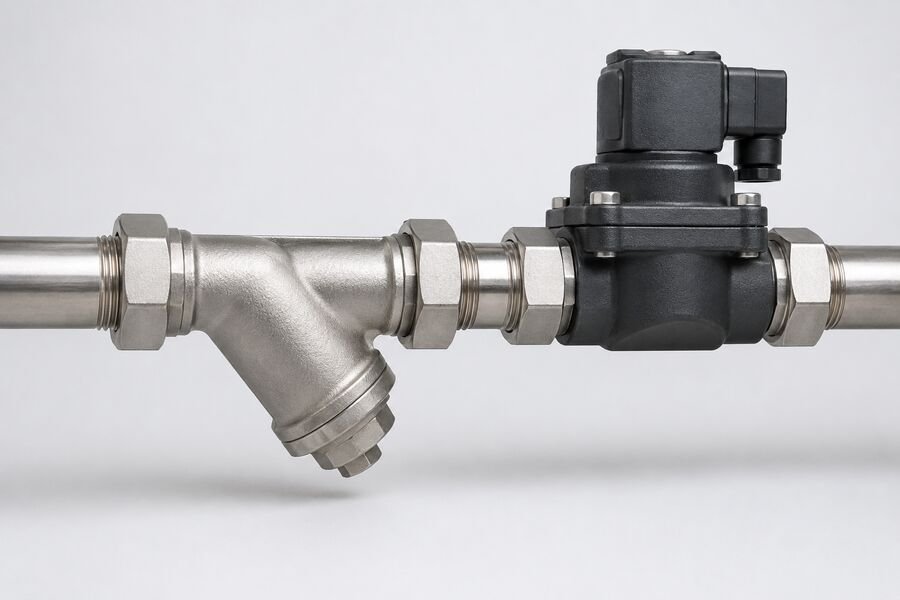

Когда удобен муфтовый сетчатый фильтр
Муфтовое исполнение часто выбирают для линий небольшого диаметра, где остальные элементы тоже соединены резьбой. В таком узле фильтр можно поставить перед насосом, счётчиком, регулятором давления или электромагнитным клапаном без перехода на фланцы. Это сокращает строительную длину и количество деталей, что особенно важно в шкафах, тепловых пунктах, насосных группах и тесных технологических обвязках.
В каталоге NEWKEY представлены муфтовые Y-образные фильтры из разных материалов и с различными рабочими параметрами. Подходящее исполнение выбирают по фактическим данным системы, а не по внешнему сходству изделий.
Преимущества резьбового присоединения
Основное преимущество муфтового фильтра связано с компактностью. Для сборки не нужны ответные фланцы, болты и отдельное пространство под их установку. Масса узла обычно меньше, а на небольшом DN монтаж выполняется быстрее. Если трубопровод уже собран на резьбовых компонентах, такое решение сохраняет единую логику соединений и не требует дополнительных переходов. Резьбовой вариант также удобен при локальной защите отдельного небольшого устройства. Например, фильтр можно установить перед муфтовым электромагнитным клапаном, чтобы песок или окалина не попали в узкие каналы и на седло. Однако размер ячейки выбирают по требованиям защищаемого оборудования. Слишком крупная сетка пропустит опасные частицы, а чрезмерно мелкая быстрее загрязнится и создаст лишнее сопротивление.
Ограничения муфтового фильтра
При разборке резьбового узла может потребоваться вращать корпус или соседний участок. Если трубопровод жёстко закреплён, вокруг мало места либо с обеих сторон установлено неподвижное оборудование, демонтаж усложняется. Эту проблему решают разъёмными соединениями, но их нужно предусмотреть заранее. Оставлять вопрос обслуживания на потом означает рисковать тем, что для очистки или замены придётся разбирать половину обвязки. Резьба чувствительна к несовпадению профиля, повреждению витков, перекосу и ошибкам герметизации. Сильная затяжка не исправляет несовместимое соединение и способна повредить корпус. Перед установкой проверяют тип и размер резьбы, состояние торцов, допустимый момент затяжки и материал уплотнения.
Когда выбирают фланцевый сетчатый фильтр
Фланцевое исполнение логично для трубопроводов, на которых фланцы уже приняты проектом. Оно применяется в насосных, производственных и инженерных узлах, где важны разборность, понятная фиксация корпуса и возможность заменить фильтр без его вращения. На средних и крупных диаметрах фланцевое соединение обычно удобнее резьбового с точки зрения монтажа и обслуживания.
В разделе фланцевых сетчатых фильтров представлены Y-образные модели для различных трубопроводных систем. Совпадения DN и PN недостаточно: нужно проверить присоединительные размеры, стандарт и исполнение фланцев, материал корпуса, параметры сетки, температуру и рабочую среду.
Почему фланцевый узел проще разбирать
После отключения, сброса давления и освобождения участка крепёж можно снять, а корпус вывести из узла без выкручивания из трубы. Это удобно при плановой замене и ремонте. Но свободный демонтаж возможен только тогда, когда проектом предусмотрены зазоры, опоры и способ безопасно раздвинуть либо разгрузить участок. Фланцы сами по себе не гарантируют лёгкого обслуживания. Крышка фильтра должна оставаться доступной. Если сетка вынимается через нижнюю или наклонную часть корпуса, рядом нельзя размещать опору, стену, кабельный лоток или другое оборудование, которое перекроет рабочую зону. Иногда фильтр формально помещается между фланцами, но очистить его без демонтажа невозможно. Такой монтаж нельзя считать удачным.
Что усложняет фланцевое исполнение
Фланцевый фильтр требует ответных деталей, прокладок и крепежа. Увеличиваются масса, строительная длина и количество поверхностей, от которых зависит наружная герметичность. Перекос ответных фланцев нельзя исправлять силовым стягиванием болтов. Такая сборка создаёт нагрузку на корпус, нарушает равномерное сжатие прокладки и повышает риск протечки. При замене фильтра нужно сверять не один наружный диаметр. Важны окружность и количество крепёжных отверстий, размер болтов, тип уплотнительной поверхности и стандарт присоединения. Два изделия с одинаковыми DN и PN могут не встать в один узел, если фланцы изготовлены по разным системам или имеют несовместимые исполнения.
Муфтовый и фланцевый фильтр: сравнение
| Критерий | Муфтовый фильтр | Фланцевый фильтр |
|---|---|---|
| Присоединение | Внутренняя трубная резьба | Ответные фланцы, прокладки и крепёж |
| Компактность | Удобен в тесной резьбовой обвязке | Требует больше места по длине и вокруг крепежа |
| Типичная область | Небольшие и средние резьбовые линии | Промышленные фланцевые трубопроводы, средние и крупные DN |
| Демонтаж корпуса | Может потребовать вращения корпуса или разборного соединения рядом | Корпус снимают после разборки крепежа, если оставлен монтажный зазор |
| Основной риск монтажа | Повреждение резьбы, перекос, неверная герметизация | Несоосность, неравномерная затяжка, несовместимые фланцы |
| Обслуживание сетки | Зависит от доступа к крышке; корпус часто можно не снимать | Также выполняется через крышку; фланцы нужны главным образом для снятия всего корпуса |
| Качество фильтрации | Определяется сеткой, её площадью и состоянием | Определяется теми же параметрами, а не наличием фланцев |
Таблица показывает общую логику, но не заменяет технический лист конкретной модели. В одной серии муфтовые и фланцевые фильтры могут отличаться материалом, площадью сетки, допустимым давлением, температурой и пропускной способностью. Сравнивать нужно полные характеристики, а не два корпуса на фотографии.
Как выбрать фильтр под реальные условия
Сначала нужно понять, куда устанавливается фильтр и какое оборудование он защищает. Если линия уже резьбовая, диаметр невелик и вокруг достаточно места для работы с соединениями, муфтовое исполнение обычно получается проще. Если узел собран на фланцах, имеет крупный DN или требует регулярного демонтажа корпуса, разумнее рассматривать фланцевый вариант. Переходить с одного способа присоединения на другой только потому, что нужный фильтр оказался под рукой, стоит после проверки всей компоновки. Дополнительные переходники увеличивают длину, число стыков и количество потенциальных мест утечки. Иногда такой переход оправдан, но он должен быть осознанным решением, а не случайным результатом закупки.
Проверить DN, расход и допустимые потери
Номинальный диаметр показывает присоединительный размер, но не описывает гидравлическое поведение фильтра. Две модели одного DN могут иметь разную площадь сетки и внутреннюю геометрию. При одинаковом расходе потери давления у них будут отличаться. По мере накопления загрязнений перепад увеличивается, поэтому расчёт по чистой сетке не отражает весь цикл эксплуатации. Особенно внимательно фильтр выбирают перед насосом. Слишком большое сопротивление на всасывающей линии способно ухудшить условия работы оборудования. Важно учитывать требования изготовителя насоса, доступный кавитационный запас, расход, вязкость среды и загрязнённость. Установка фильтра перед насосом оправдана защитной задачей, но она не должна создавать опасный дефицит давления на входе.
Выбрать сетку под защищаемое оборудование
Размер ячейки задают по тем частицам, которые опасны для устройства после фильтра. Для оборудования с узкими каналами может потребоваться более тонкая очистка, чем для обычного запорного крана. Но уменьшать ячейку без расчёта нельзя: проходное сечение снижается, сетка быстрее забивается, а интервал между обслуживаниями сокращается.
Подробно этот вопрос разобран в материале как выбрать размер ячейки сетчатого фильтра. Для заявки желательно указывать требуемую степень фильтрации либо характеристики чувствительного оборудования, а не оставлять сетку на усмотрение поставщика без исходных данных.
Сверить давление, температуру, среду и материалы
PN относится к номинальной характеристике изделия и не заменяет проверку допустимых условий при рабочей температуре. Корпус, крышка, прокладка и сетка должны быть совместимы со средой. Для воды, пара, масел, газов и химических растворов могут потребоваться разные материалы. Даже если корпус подходит, ограничителем иногда становится уплотнение крышки. Материал сетки тоже имеет значение. Она контактирует с загрязнениями, испытывает перепад давления и может повреждаться при неаккуратной очистке. Для абразивной, коррозионной или вязкой среды проверяют устойчивость фильтрующего элемента и допустимую нагрузку по документации выбранного исполнения.

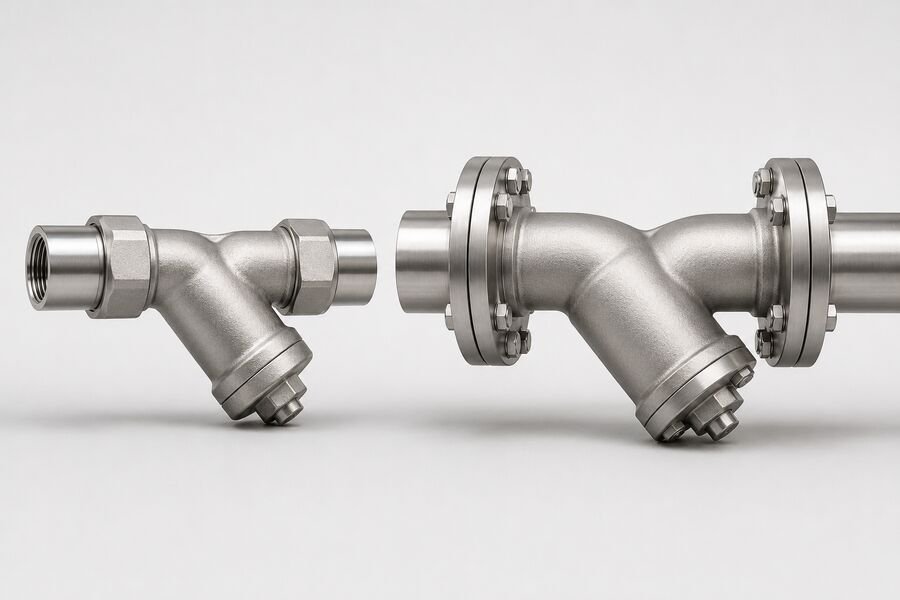

Монтаж и обслуживание: что меняется из-за присоединения
На корпусе фильтра обычно нанесена стрелка. Она должна совпадать с направлением движения среды. При обратной установке поток воздействует на сетку не так, как предусмотрено конструкцией, а загрязнения скапливаются в неправильной зоне. Это ухудшает работу и может повредить фильтрующий элемент. Ориентацию Y-образного корпуса выбирают по инструкции производителя и виду среды. На горизонтальной жидкостной линии грязесборная часть обычно направлена вниз, чтобы частицы оставались в кармане и не возвращались в поток. Для пара действуют отдельные требования: расположение кармана должно исключать нежелательное скопление конденсата. Универсального правила для любого фильтра и любой среды нет, поэтому положение проверяют по паспорту модели.
Доступ к крышке важнее внешней компактности
Сетка является обслуживаемой частью. Перед фильтром и после него предусматривают возможность безопасно отсечь участок, сбросить давление и удалить среду. Под крышкой оставляют пространство для извлечения элемента. Если фильтр стоит высоко, в приямке или рядом с горячим оборудованием, нужно заранее продумать доступ персонала и безопасное направление возможного дренажа.
Расположение фильтра относительно защищаемого оборудования разобрано в статье где ставить сетчатый фильтр в трубопроводе. Главное правило сохраняется для обоих исполнений: загрязнения нужно задержать до того, как они попадут в чувствительный узел.
Особенности сборки муфтового соединения
Резьбу очищают, проверяют на повреждения и герметизируют материалом, подходящим к среде. Корпус нельзя использовать как рычаг и нагружать усилием от несоосной трубы. При затяжке инструмент прикладывают к предусмотренным граням. После сборки крышка сетки должна остаться доступной, а стрелка на корпусе смотреть по потоку.
Особенности сборки фланцевого соединения
Ответные фланцы должны быть параллельны и соосны. Прокладки устанавливают без смещения в проход, крепёж затягивают равномерно по принятой схеме. Трубопровод не должен передавать на корпус недопустимую нагрузку. Если отверстия не совпадают, нельзя подтягивать узел болтами до совмещения: сначала устраняют причину перекоса.
Ошибки при выборе муфтового или фланцевого фильтра
Ориентироваться только на цену корпуса
Муфтовый фильтр часто дешевле как отдельное изделие, но стоимость узла зависит от переходников, разъёмных соединений и трудоёмкости обслуживания. Фланцевый вариант требует крепежа и прокладок, зато может лучше подходить к уже существующей промышленной линии. Сравнивать нужно готовую обвязку и дальнейшие работы, а не две цены в прайс-листе.
Считать одинаковый DN гарантией взаимозаменяемости
Для муфтового исполнения нужно проверить размер и тип резьбы. Для фланцевого важны стандарт, сверловка, уплотнительная поверхность и строительная длина. Кроме присоединения сверяют PN, температуру, материал, размер сетки, направление потока и габарит для обслуживания. Совпавший DN подтверждает лишь один параметр.
Выбирать самую мелкую сетку на всякий случай
Избыточно тонкая фильтрация увеличивает начальное сопротивление и ускоряет засорение. Если система приносит много окалины или пускового мусора, сетка быстро перекрывается. В результате фильтр приходится часто чистить, а давление после него становится нестабильным. Размер ячейки должен соответствовать задаче защиты.
Не предусматривать отключение и очистку
Даже правильно подобранный фильтр со временем требует обслуживания. Если рядом нет запорной арматуры, сброса давления и свободного доступа к крышке, простая очистка превращается в остановку большого участка. До монтажа нужно представить всю операцию: как отключить поток, куда уйдёт остаток среды, каким инструментом снять крышку и где разместить извлечённую сетку.
Менять фильтр, не устранив источник загрязнения
Быстрое повторное засорение может быть связано с монтажным мусором, коррозией труб, разрушением уплотнений или неподходящим режимом системы. Новый корпус не решит эту проблему. Если сетка заполняется необычно быстро, проверяют состав отложений и участок до фильтра, а затем корректируют причину.
Что указать в заявке на сетчатый фильтр
Чтобы выбрать муфтовый или фланцевый сетчатый фильтр без лишних уточнений, в заявке указывают:
- рабочую среду и наличие механических примесей;
- расход либо данные защищаемого оборудования;
- DN или размер резьбы;
- рабочее и расчётное давление, требуемый PN;
- температуру среды;
- муфтовое или фланцевое присоединение;
- тип и стандарт резьбы либо параметры ответных фланцев;
- материал корпуса и сетки, если он задан проектом;
- требуемый размер ячейки;
- допустимый перепад давления;
- положение установки и ограничения по габаритам;
- периодичность работы и предполагаемую загрязнённость.
Если часть данных неизвестна, лучше приложить схему и описание защищаемого узла. Каталог трубопроводных фильтров NEWKEY позволяет сначала определить подходящую группу, а затем сверить конкретное исполнение по техническим характеристикам.
Частые вопросы
Фланцевый фильтр очищает лучше муфтового?
Нет. Степень очистки зависит от сетки, её площади, состояния и конструкции проточной части. Фланцевое присоединение само по себе не задерживает более мелкие частицы. Оно меняет способ монтажа и демонтажа корпуса.
Можно ли поставить муфтовый фильтр на фланцевую линию?
Технически это возможно через переходные детали, если они рассчитаны на параметры системы. Но узел станет длиннее, появятся дополнительные соединения и точки возможной утечки. Чаще правильнее выбрать фильтр с тем присоединением, которое уже принято на трубопроводе.
Нужно ли снимать фланцевый фильтр для очистки сетки?
Обычно сетку извлекают через крышку без снятия всего корпуса. Точная последовательность зависит от модели. Перед работами участок отключают, освобождают от давления и охлаждают до безопасного состояния. Демонтаж корпуса нужен при ремонте, замене или невозможности обслужить изделие на месте.
Можно ли устанавливать Y-образный фильтр вертикально?
Некоторые модели допускают вертикальный монтаж при определённом направлении потока, другие имеют ограничения. Нужно учитывать среду и положение грязесборной части. Решение принимают по паспорту конкретного фильтра, а не по общему виду корпуса.
Почему после установки фильтра упало давление?
Причиной может быть слишком мелкая или загрязнённая сетка, недостаточная площадь фильтрации, завышенный расход, высокая вязкость среды либо неверно выбранный размер. Сначала сравнивают давление до и после фильтра на чистой и рабочей сетке, затем проверяют соответствие модели расчётному режиму.
Какой фильтр проще обслуживать?
На практике удобнее тот фильтр, к крышке которого есть доступ и рядом предусмотрено безопасное отключение участка. Муфтовое или фланцевое присоединение сильнее влияет на снятие всего корпуса. Очистка сетки у обоих вариантов может быть простой, если обвязка продумана заранее.
Итоги: какой сетчатый фильтр выбрать
Муфтовый сетчатый фильтр подходит для компактной резьбовой обвязки небольшого или среднего диаметра, когда важны малая строительная длина и минимум комплектующих. Фланцевый вариант логичен на промышленной линии с ответными фланцами, при увеличенном DN и там, где требуется понятный разборный узел. Решение начинается со схемы трубопровода, но на типе присоединения не заканчивается.
Перед заказом нужно проверить расход, размер и площадь сетки, допустимый перепад давления, рабочую среду, температуру, материалы, ориентацию и условия обслуживания. Правильно выбранный фильтр защищает оборудование и остаётся доступным для очистки. Ошибка в присоединении или компоновке превращает даже подходящее по паспорту изделие в источник лишнего сопротивления, протечек и сложного ремонта.
