Обратные клапаны PN 40: типы, выбор пружины, кавитация

Пружина обратного клапана и давление срабатывания

Пружина обратного клапана — элемент, который определяет, как быстро клапан закроется и при каком перепаде давления откроется. В муфтовом прямом клапане или межфланцевом тарельчатом именно пружина обеспечивает надёжное прижатие диска к седлу, ограничивает обратный поток при остановке насоса и задаёт минимальное давление срабатывания. Для Y-тип и некоторых исполнений «хлопушек» пружина помогает стабилизировать положение затвора и уменьшить дребезг на переходных режимах.

Без пружины затвор работал бы только за счёт веса и сил потока, что в динамически изменяющихся системах (изменение расхода, частые пуски/остановы) приводило бы к постоянным ударам по седлу, шуму и ускоренному износу. При правильно подобранной жёсткости пружина сглаживает такие эффекты: затвор закрывается достаточно быстро, но без лишних потерь давления в открытом положении. Именно поэтому, выбирая обратные клапаны PN 40, стоит смотреть не только на корпус, но и на конструкцию и параметры пружины.

Основные функции пружины в обратном клапане

Критерии выбора обратного клапана PN 40

Выбор обратного клапана PN 40 начинается с анализа условий, а не с поиска «подходящей резьбы/фланца». Сначала определяют рабочую среду (жидкость, газ), её загрязнённость и температуру. Затем анализируют диапазон давлений и проверяют, что он вписывается в класс PN40 / Ру 40 с учётом материалов корпуса. Далее оценивают диапазон расходов — минимальный, номинальный и максимальный. Исходя из этого выбирают тип арматуры: муфтовый прямой для небольших DN и локальных ветвей, Y-тип для линий с требованием к удобной ревизии и лучшей гидравлике, клапан хлопушка для больших диаметров и высоких расходов, тарельчатый (в том числе межфланцевый пружинный) — для компактных монтажей и чёткого давления открытия.

Дополнительно учитывают требования по шуму и вибрациям, возможности обслуживания, наличие запасных частей и прозрачность данных производителя: характеристики обратных клапанов (Kv, давление срабатывания, температурный диапазон) должны быть расписаны, а не скрыты.

Клапан	Ключевые моменты монтажа
Муфтовый прямой	Ровная резьба, без перекосов и перетяжки
Y-тип	Соосность фланцев, доступ к верхней крышке
Хлопушка	Правильное направление потока и положение оси
Тарельчатый межфланцевый	Точная центровка между фланцами

Монтаж и эксплуатация обратных клапанов PN 40

Для арматуры класса PN 40 требования к монтажу особенно строгие. Муфтовый прямой клапан важно правильно заворачивать в резьбу без перекосов, не создавая внутреннего напряжения в корпусе; при этом нельзя перетягивать, чтобы не повредить резьбу и корпус. Y-тип и тарельчатые фланцевые клапаны требуют точной соосности фланцев и аккуратной затяжки болтов по диагонали. Межфланцевые тарельчатые исполнения нужно чётко центрировать, чтобы тарелка не цепляла кромки фланцев.

Клапан хлопушка следует устанавливать с учётом стрелки направления потока и рекомендаций по положению оси створки (обычно горизонтальная ось на вертикальном или горизонтальном участке). Нарушение этих правил приводит к тому, что створка или тарелка начинают затирать по седлу, клинить или ударять сильнее, чем заложено конструкцией. В результате падает надёжность и растут риски утечек и гидроударов.

Основные требования к монтажу клапанов PN 40

Фактор	Влияние	Как снизить риск
Малый DN	Рост скорости в проходе	Выбрать больший диаметр клапана
Жёсткая пружина	Высокий минимальный перепад	Подобрать пружину под реальные режимы
Тип затвора	Локальные зоны ускорения	Выбрать подходящий тип (Y-тип, тарельчатый, хлопушка)
Место установки	Возможные зоны разрежения	Перенести клапан в более «спокойный» участок схемы

Как пружина и тип клапана влияют на кавитацию

Выбор типа клапана (муфтовый прямой, Y-тип, хлопушка, тарельчатый) и жёсткости пружины напрямую влияет на гидравлику и кавитационные риски. Если пружина слишком жёсткая, тарельчатый или муфтовый клапан будет большую часть времени в частично открытом состоянии: проходное сечение узкое, скорость потока через зазор высокая, перепад давления значительный — идеальные условия для кавитации. Аналогичная проблема возникает, если DN выбран слишком маленьким для фактического расхода.

У клапана хлопушка кавитационные зоны часто формируются вокруг кромки створки при полуоткрытом положении, особенно на переходных режимах. У Y-тип и тарельчатых межфланцевых клапанов критичны узкие проходы вокруг тарелки. Чтобы снизить риск кавитации, при проектировании смотрят на скорость потока, перепад давления, реальные режимы работы, а также на характеристики обратных клапанов в каталоге: допустимые диапазоны, рекомендованные расходы, ограничения по ΔP.

Факторы, влияющие на кавитацию

Признак	Что это может означать
Повышенный шум	Схлопывание пузырьков в зоне затвора
Вибрации трубопровода	Неустойчивый поток и кавитационные зоны
Эрозия седла и тарелки	Длительное воздействие кавитации
Падение герметичности	Повреждение уплотнительных поверхностей

Кавитация в обратных клапанах и гидравлика потока

Кавитация в обратных клапанах возникает тогда, когда в зоне затвора давление местно падает ниже давления насыщения и в жидкости образуются паровые пузырьки. На участках с высокой скоростью потока и резким перепадом давления (например, в сужении между седлом и тарелкой, вокруг лепестка «хлопушки» или в зазоре Y-типа) эти пузырьки затем схлопываются, создавая микровзрывы у поверхности металла. Результат — характерная «раковинная» эрозия седла и тарелки, повышенный шум и вибрация, снижение ресурса арматуры.

В системах высокого давления класса PN 40, где комбинируются большие скорости и существенные перепады, риск кавитации особенно значителен. Если его не учесть на стадии выбора обратного клапана, через некоторое время можно получить изношенное седло, потерю герметичности и необходимость незапланированного ремонта.

Признаки кавитации в обратном клапане

Условия работы	Рекомендуемый подход
Стабильный большой расход	Средняя/повышенная жёсткость
Малые и переменные расходы	Более мягкая пружина
Вертикальный монтаж (поток снизу вверх)	Учитывать вес тарелки и усилить пружину
Частые пуски/остановы	Жёсткость под быстрое закрытие без лишних ΔP

Расчёт пружины клапана и подбор жёсткости

Расчёт пружины клапана в большинстве случаев выполняет производитель, но при проектировании полезно понимать принципы. Жёсткость пружины должна быть достаточной, чтобы предотвратить самопроизвольное открытие и дребезг при малых перепадах, но не чрезмерной, чтобы не «душить» поток. Для муфтовых прямых и межфланцевых тарельчатых клапанов важно, чтобы клапан уверенно открывался в рабочем диапазоне расхода и давления, не оставаясь постоянно в полуоткрытом положении. Для Y-тип и «хлопушки» пружина может использоваться как дополнительный стабилизирующий элемент для мягкого закрытия.

При выборе пружины учитывают: диапазон давлений, минимальный и номинальный расход, ориентацию (горизонтальная/вертикальная), тип среды (жидкость, газ), динамику запуска насосов. Если пружинный обратный клапан шумит на малых расходах или даёт заметные потери давления, это сигнал, что жёсткость подобрана неверно или режим работы не соответствует паспортному.

Условные рекомендации по выбору жёсткости пружины

Функция	Описание
Закрытие клапана	Обеспечивает быстрое прижатие затвора к седлу
Давление открытия	Задаёт минимальный перепад для начала открытия
Стабилизация работы	Уменьшает дребезг и вибрации при малых расходах
Влияние на потери	Избыточная жёсткость повышает потери давления

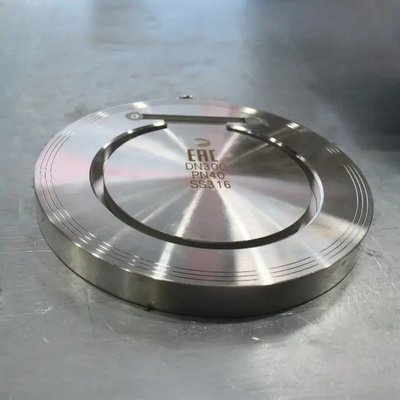

Обратные клапаны PN 40 относятся к той части трубопроводной арматуры, которая должна работать незаметно — пока всё в порядке. Их задача очевидна: предотвращение обратного потока жидкости или газа и защита оборудования от нежелательных режимов. Но в системах высокого давления и температуры, где применяются обратные клапаны для высокого давления класса PN40 (Ру 40), малейшая ошибка в выборе типа, пружины или места установки быстро проявляется шумом, вибрациями, кавитацией или даже гидравлическим ударом.

Дальше разбираем: каков принцип работы обратного клапана, какие бывают типы обратных клапанов PN 40 (муфтовый прямой, Y-тип, хлопушка, тарельчатый), как подобрать пружину обратного клапана, на что влияет давление срабатывания и почему кавитация в обратных клапанах — это не абстрактная теория, а реальная причина отказов.

Роль обратных клапанов PN 40 в системе трубопроводной арматуры

Обратный клапан — один из ключевых элементов, который обеспечивает одностороннее движение рабочей среды (жидкость, газ) в трубопроводе. В штатном режиме он открыт и почти не привлекает внимания. Но как только давление на выходе становится выше входного или поток стремится развернуться, клапан автоматически закрывается и блокирует обратное движение. Для систем с высоким давлением, температурой и сложной схемой (насосные, тепловые сети, паровые и технологические линии) обратные клапаны PN 40 играют роль «страховки»: без них возрастает риск гидравлического удара, опорожнения ветвей, перегрузки насосов и оборудования.

Класс PN40 / Ру 40 сам по себе говорит только о номинальном давлении корпуса, но реальная надёжность зависит от того, насколько грамотно выбран тип клапана (муфтовый прямой, Y-тип, хлопушка, тарельчатый), материалы, пружина и место установки. Это уже область гидравлики и эксплуатации, а не только сухих цифр в паспорте.

Принцип работы и основные типы обратных клапанов

Принцип работы обратного клапана основан на балансе давлений и сил, действующих на затвор. Когда давление со стороны входа выше, чем на выходе, поток создаёт усилие, достаточное, чтобы преодолеть вес тарелки или створки и, при наличии, усилие пружины. Затвор отходит от седла (поднимается, отклоняется или смещается), и среда свободно проходит через корпус. Как только давление выравнивается или пытается развернуться, направление сил меняется: пружина и/или масса затвора прижимают его к седлу, перекрывая проход.

Так работают и клапан обратный муфтовый прямой, и клапан Y-тип, и клапан хлопушка, и клапан тарельчатый — различается только геометрия и кинематика движения элемента. От этой геометрии зависят местные потери, шум в трубопроводе, устойчивость при малых расходах и склонность к кавитации. Поэтому при выборе важно смотреть не только на условный диаметр и PN, но и на конструкцию.

Обобщённая схема работы обратного клапана

Параметр	Характеристика
Запорный элемент	Тарелка (диск), осевое перемещение
Форм-факторы	Муфтовые, Y-тип, межфланцевые пружинные
Плюсы	Хорошая герметичность, чёткое давление открытия
Минусы	Нежелательны загрязнения и отложения
Применение	Тепловые сети, насосные, технологические линии

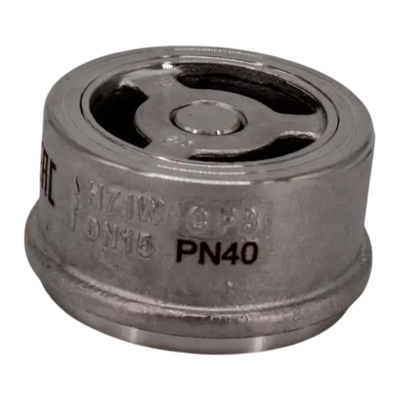

Клапан обратный тарельчатый

Клапан обратный тарельчатый — конструкция, в которой запорным элементом служит тарелка (диск), перемещающаяся вдоль оси потока. Тарелка прижимается к седлу под действием пружины и/или собственного веса, а при достаточном перепаде давления отходит, открывая проход. Тарельчатые клапаны могут быть как в корпусе с прямым присоединением (в том числе муфтовые прямые и Y-тип), так и в виде межфланцевого обратного клапана с пружинным диском. Во всех случаях они обеспечивают достаточно чёткое давление срабатывания и хорошую герметичность при закрытии.

Для класса PN 40 корпус обычно выполняется из стали или нержавеющей стали, уплотнительные поверхности — из износостойких материалов. Тарельчатые клапаны чувствительны к загрязнениям: частицы могут попадать на седло и мешать плотному закрытию. Поэтому их стоит применять либо на относительно чистых средах, либо в паре с фильтрами. При проектировании важно учитывать влияние пружины на потери давления и устойчивость работы на малых расходах, чтобы не получить ненужные шумы и кавитацию.

Особенности тарельчатого обратного клапана

Параметр	Характеристика
Тип	Поворотный фланцевый (захлопка)
Диаметры	Средние и большие DN
Плюсы	Простота, большая пропускная способность
Минусы	Возможны «хлопки» и гидроудар при резком закрытии
Применение	Магистрали воды и теплоносителя, промышленные сети

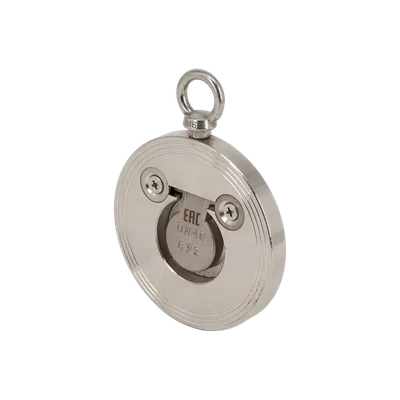

Клапан обратный «хлопушка» (поворотный фланцевый)

Клапан обратный «хлопушка» — это поворотный фланцевый клапан, где затвор выполнен в виде лепестка (створки) на оси. При прямом потоке лепесток отклоняется по ходу движения среды, а при падении давления или обратном потоке быстро возвращается на седло. Это классический клапан поворотный (захлопка), часто используемый на магистралях средних и больших диаметров. Для обратных клапанов PN 40 такой тип особенно актуален на высоконапорных линиях воды и теплоносителя, иногда — на паровом конденсате.

Плюсы «хлопушки» — простая механика, высокая пропускная способность при полном открытии, возможность работы с большими расходами. Минусы — склонность к резкому закрытию: при внезапной остановке насоса створка может ударить по седлу, вызвав шум и гидравлический удар. На малых расходах створка иногда работает в полуживом режиме, создавая дребезг. Поэтому при выборе важно оценить скорость потока, режимы пуска/остановки и при необходимости применять демпфирующие решения или специальные исполнения с ограничением хода.

Особенности клапана «хлопушка» PN 40

Параметр	Характеристика
Геометрия	Корпус Y-типа, седло под углом
Тип затвора	Тарельчатый (подъемный), возможна пружина
Основные плюсы	Лучше гидравлика, удобная ревизия
Материалы	Сталь, нержавеющая сталь для PN 40
Применение	Тепловые сети, технологические линии

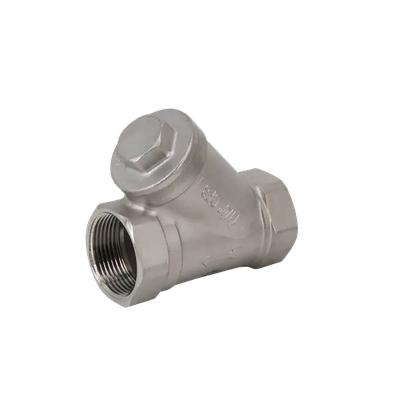

Клапан обратный Y-тип (Y-образный)

Клапан обратный Y-тип(Y-образный) отличается характерной геометрией корпуса: седло и клапан тарельчатый расположены под углом к оси трубопровода, образуя Y-образный канал. По сути это разновидность подъемного клапана, но с более плавным направлением потока и удобным доступом к внутренним частям через верхнюю крышку. Такая геометрия улучшает гидравлику по сравнению с классическим прямым подъемным клапаном: потери давления ниже, риск зон застоя меньше.

Y-тип часто применяют в промышленном применении и на тепловых сетях: на линиях горячей воды, теплоносителя, иногда на конденсате. Корпус для PN 40, как правило, стальной или нержавеющий, рассчитанный на высокие температуры и давление. Внутри может быть тарелка с направляющими и пружиной. Преимущество — удобная ревизия и возможность очистки без снятия клапана с линии. При выборе важно оценить качество среды (наличие загрязнений), место под обслуживание и реальные режимы расхода, чтобы не загнать клапан в зону кавитации.

Особенности Y-образного обратного клапана

Параметр	Характеристика
Присоединение	Муфтовое (резьбовое)
Диаметры	Обычно до DN40–DN50
Тип затвора	Тарельчатый или пружинный дисковый
Плюсы	Компактность, простой монтаж
Области применения	Насосные, ИТП, локальные ветки

Клапан обратный муфтовый прямой

Клапан обратный муфтовый прямой — компактное резьбовое решение для трубопроводов небольшого диаметра. Корпус с муфтовым присоединением обычно делают из стали, нержавеющей стали или латуни, а внутри ставят тарельчатый или пружинный дисковый затвор. При прямом потоке тарелка или диск поднимается/отходит, при обратном — возвращается на седло, обеспечивая предотвращение обратного потока. Такие клапаны часто ставят в обвязке насосов, на ответвлениях в ИТП, локальных системах водоснабжения и технологических линиях.

Для класса PN 40 важно, чтобы корпус и резьбовые части были рассчитаны на соответствующее давление и температурный режим. Муфтовый прямой клапан удобен простым монтажом и малой строительной длиной, но требует аккуратного подбора по среде и качеству воды/жидкости. При наличии пружины он становится типичным пружинным обратным клапаном, где важна корректная жёсткость пружины: слишком жёсткая — лишние потери давления, слишком мягкая — дребезг и шум.

Особенности муфтового прямого клапана PN 40

Параметр	При прямом потоке	При обратном потоке
Давление на входе	Выше, чем на выходе	Ниже или сравнимо с выходом
Положение затвора	Открыт (тарелка/створка от седла)	Закрыт, прижат к седлу
Роль пружины	Сдерживает чрезмерное открытие, задаёт ΔP открытия	Обеспечивает быстрое закрытие
Режим потока	Нормальный, без обратного течения	Обратный поток блокируется
