Основы задвижек: как устроена арматура, которую до сих пор выбирают для перекрытия потока

Задвижка хороша там, где нужна запорная функция. Она не предназначена для постоянной работы в промежуточном положении. Это одна из самых частых ошибок при эксплуатации.

Как устроена задвижка

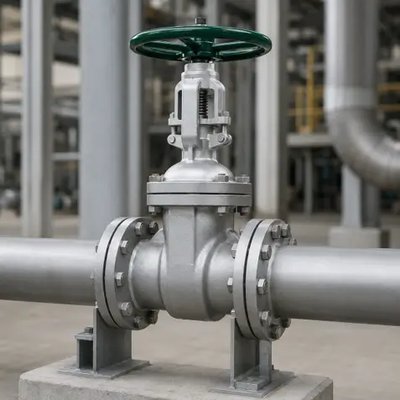

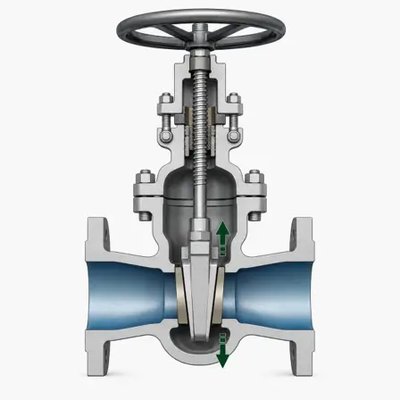

Базовая конструкция задвижки состоит из корпуса, крышки, затвора, седел, шпинделя, сальникового узла и органа управления. В ручном варианте это маховик. В автоматизированном узле может использоваться электрический, пневматический или другой привод. Корпус образует основную рабочую полость и соединяется с трубопроводом. Внутри корпуса находятся седла. К ним при закрытии прижимается затвор. Именно в этой зоне создается перекрытие потока. Шпиндель связывает затвор с маховиком или приводом. При вращении шпиндель перемещает затвор вверх или вниз. Сальниковое уплотнение отвечает за герметичность в зоне выхода шпинделя наружу.

В открытом положении затвор поднят, проход свободен. В закрытом положении затвор опущен и прижат к седлам. Чем лучше подобраны материалы, геометрия клина и состояние уплотнительных поверхностей, тем стабильнее работает задвижка.

Почему задвижка плохо подходит для регулирования

Задвижку иногда пытаются использовать как регулирующую арматуру: чуть приоткрыть и оставить в таком положении, чтобы уменьшить расход. На практике это плохой режим для большинства задвижек. Когда затвор находится в промежуточном положении, поток проходит через узкую щель. Скорость среды в этой зоне растет, появляются турбулентность, шум, вибрация. Уплотнительные поверхности затвора и седел начинают работать в условиях, для которых они не рассчитаны. Со временем это может привести к эрозии, рискам неплотного закрытия и повреждению посадочных мест. Особенно опасен такой режим на паре, абразивных средах, грязной воде, пульпе, конденсате и участках с высоким перепадом давления. Даже если задвижка какое-то время "держит" промежуточное положение, это не значит, что она работает правильно.

Для регулирования расхода лучше рассматривать регулирующие клапаны или арматуру, специально рассчитанную на промежуточные положения. Задвижка нужна для отсечения, а не для тонкой настройки потока.

Выдвижной и невыдвижной шпиндель

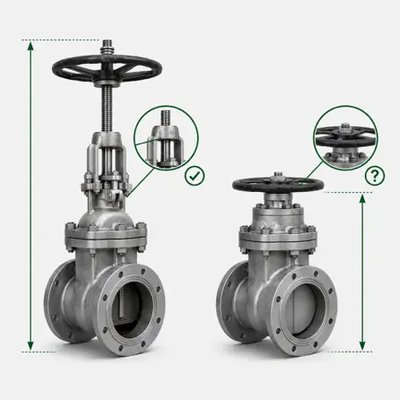

Одна из важных конструктивных разниц - тип шпинделя. У задвижек встречаются исполнения с выдвижным и невыдвижным шпинделем. У выдвижного шпинделя при открытии верхняя часть поднимается вверх. По положению шпинделя легко понять, открыта задвижка или закрыта. Это удобно на промышленных объектах, где оператору важно быстро оценить состояние арматуры визуально. У невыдвижного шпинделя маховик вращается, но сам шпиндель не выходит вверх. Такая конструкция занимает меньше места по высоте. Ее используют там, где монтажное пространство ограничено, например в колодцах, подземных узлах, тесных помещениях или отдельных водопроводных системах.

При выборе важно учитывать не только DN и PN, но и место установки. Если над задвижкой нет пространства для выхода шпинделя, выдвижная конструкция создаст проблему при эксплуатации.

Клиновые задвижки: жесткий, упругий и двухдисковый клин

Самый распространенный тип задвижки - клиновая. В ней запирающий элемент имеет форму клина, а уплотнительные поверхности расположены под углом. При закрытии клин входит между седлами и перекрывает проход. Но клин может быть разным.

Жесткий клин - самый простой по конструкции. Он представляет собой цельную деталь. Такое исполнение прочное и понятное, но хуже компенсирует перекосы, температурные деформации и напряжения от трубопровода. Если корпус или седла слегка изменят геометрию из-за температуры или монтажных нагрузок, жесткий клин может заклинить. Упругий клин имеет специальную форму, которая позволяет ему немного компенсировать деформации. Это снижает риск заклинивания и помогает лучше адаптироваться к небольшим отклонениям в зоне седел. Поэтому упругий клин часто применяют в промышленных задвижках. Двухдисковый клин состоит из двух частей. Такая конструкция помогает распределять усилие по уплотнительным поверхностям. Но в грязных средах между частями может накапливаться осадок, что иногда мешает нормальному закрытию.

Выбор клина зависит от температуры, среды, давления, размеров, чистоты потока и требований к надежности закрытия.

Что такое trim и почему это важно

В описаниях промышленной арматуры часто встречается слово trim. В русской технической речи его обычно переводят как внутренние детали или детали проточной части, которые контактируют со средой и испытывают повышенные нагрузки. Для задвижки к таким элементам относятся шпиндель, клин или его уплотнительная зона, седла корпуса, а иногда и дополнительные элементы вроде обратного уплотнения, если оно предусмотрено конструкцией. Почему это важно? Потому что корпус может быть выполнен из одного материала, а рабочие поверхности - из другого. На ресурс задвижки влияет не только металл корпуса. Важны седла, наплавка, материал шпинделя, стойкость к коррозии, износу и температуре. Например, для воды и нейтральных сред требования одни. Для пара, нефтепродуктов, химических растворов, загрязненной среды или высокой температуры - другие. Если рабочие поверхности подобраны неверно, задвижка может быстро потерять герметичность даже при подходящем корпусе.

Для ответственных объектов лучше уточнять не только марку корпуса, но и материалы внутренних деталей. Особенно если задвижка работает на высокой температуре, в коррозионной среде или при частых циклах.

Корпус и крышка: почему соединение тоже важно

Корпус и крышка образуют основную оболочку задвижки, которая удерживает давление. Соединение корпуса с крышкой может быть разным. В промышленных задвижках часто используют болтовое соединение крышки. Оно позволяет разбирать узел для ремонта и обслуживания, но требует прокладки и правильной затяжки. Для высоких давлений и температур применяют более сложные решения, например крышку с самоуплотняющейся конструкцией. В таких узлах давление внутри корпуса помогает дополнительно прижимать уплотнение. Но такие исполнения выбирают уже под конкретные условия, а не по общему принципу. Есть и сварные крышки, которые встречаются в компактных стальных задвижках. Они уменьшают количество разъемных соединений, но ограничивают ремонтопригодность.

При заказе задвижки важно понимать, нужна ли ремонтопригодность на объекте. Если арматуру планируют обслуживать, доступ к крышке и сальниковому узлу должен быть нормальным.

Где задвижки применяют чаще всего

Задвижки выбирают там, где нужно надежно перекрывать поток и где важен свободный проход в открытом положении. Они хорошо подходят для магистральных и технологических трубопроводов, водоснабжения, тепловых сетей, нефтепродуктов, некоторых химических производств, энергетики и промышленных систем. На больших диаметрах задвижка часто остается удобным решением. В полностью открытом положении она дает низкое сопротивление. Для трубопровода это важно: меньше потери давления, меньше влияние на поток, проще эксплуатация при постоянном открытом режиме. В водопроводных системах часто применяют чугунные задвижки. В промышленности чаще встречаются стальные и нержавеющие исполнения. Для высоких температур, пара, агрессивных сред и тяжелых условий подбирают специальные материалы корпуса и внутренних деталей.

Но задвижка не всегда лучший вариант. Если нужно часто открывать и закрывать поток, шаровый кран может быть удобнее. Если нужно компактное решение на большом диаметре, часто рассматривают дисковый затвор. Если требуется регулирование, лучше смотреть в сторону регулирующей арматуры.

Частые ошибки при выборе задвижки

• Первая ошибка - выбирать только по DN. Номинальный размер важен, но он не говорит о материале, типе клина, шпинделе, присоединении, герметичности и условиях работы.
• Вторая ошибка - не учитывать рабочую среду. Вода, пар, нефтепродукт, воздух, химический раствор и загрязненная среда предъявляют разные требования к корпусу, седлам и уплотнениям.
• Третья ошибка - использовать задвижку для регулирования. Если держать затвор в промежуточном положении, уплотнительные поверхности быстро получают лишнюю нагрузку.
• Четвертая ошибка - забывать про место установки. Для выдвижного шпинделя нужно пространство сверху. Для болтовой крышки и сальникового узла нужен доступ для обслуживания. Для задвижки с приводом нужно место под привод и возможность его снять.
• Пятая ошибка - не смотреть направление монтажа и положение в трубопроводе. Большинство задвижек можно ставить в разных положениях в пределах рекомендаций производителя, но тяжелые приводы, вертикальные участки, загрязненные среды и требования к обслуживанию могут накладывать ограничения.

Что проверить перед заказом задвижки

Перед заказом задвижки нужно собрать рабочие условия. Одной фразы "нужна задвижка DN 100 PN 16" часто недостаточно. Такая запись задает размер и давление, но не закрывает вопрос по материалу, исполнению и монтажу.

Минимально стоит проверить

Давление можно указывать через PN или в барах, если так удобнее по проекту или заявке. Главное - не смешивать номинальный класс с фактическим режимом. Рабочее давление, температура и среда должны рассматриваться вместе. Если задвижка нужна для замены старой арматуры, полезно приложить фото маркировки, паспорт, чертеж или хотя бы замеры присоединения. Это особенно важно на старых объектах, где в документации могут быть устаревшие обозначения.

Когда задвижка - хороший выбор

Задвижка хорошо подходит, если нужно надежно перекрыть трубопровод и большую часть времени арматура будет полностью открыта или полностью закрыта. Особенно это актуально для линий, где важен свободный проход и низкое сопротивление потоку.

Хороший сценарий для задвижки:

• трубопровод работает в стабильном режиме;
• арматуру не нужно часто переключать;
• требуется полное открытие с минимальным сопротивлением;
• нужна ремонтопригодная промышленная конструкция;
• есть место для маховика, шпинделя или привода;
• условия работы соответствуют материалам корпуса и внутренних деталей.

Если же арматуру нужно часто открывать и закрывать, управлять дистанционно с высокой скоростью или использовать для регулирования, стоит сравнить задвижку с шаровым краном, дисковым затвором или регулирующим клапаном.

Вывод

Задвижка - один из старейших и при этом живых типов трубопроводной арматуры. Ее принцип прост: затвор движется вверх и вниз, открывая или перекрывая проход. В полностью открытом положении задвижка дает низкое сопротивление, поэтому ее до сих пор выбирают для многих промышленных и коммунальных систем. Но простая идея не отменяет подбора. Нужно смотреть DN, PN или давление в барах, среду, температуру, материал корпуса, тип клина, шпиндель, седла, герметичность, присоединение и место установки. Главное правило: задвижка хороша для полного открытия и полного закрытия. Если ее использовать как регулирующую арматуру, ресурс может быстро снизиться. Если подобрать ее под реальные условия, она будет спокойно выполнять свою задачу: надежно отсекать поток и не мешать трубопроводу в открыто
