Особенности применения конденсатоотводчиков с опрокинутым поплавком

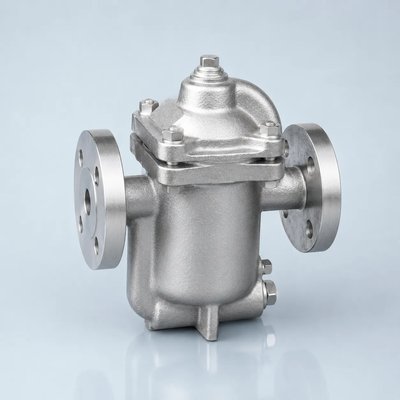

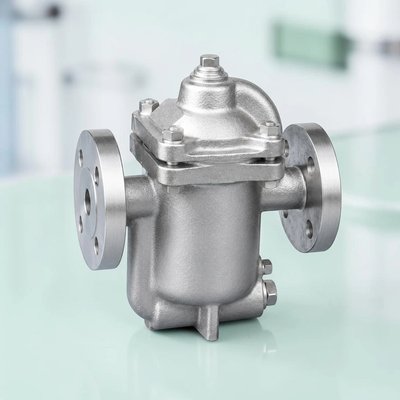

Конденсатоотводчик с опрокинутым поплавком применяют в пароконденсатных системах для отвода конденсата из оборудования и отдельных участков трубопровода без пропуска пара в конденсатную линию. Это механический прибор: внутри корпуса находится перевернутый поплавок, связанный с рычагом и клапаном.

Работа строится на изменении плавучести. Когда корпус заполняется конденсатом, поплавок опускается и открывает выпуск. Когда под поплавком скапливается пар, поплавок поднимается и закрывает клапан. Поэтому такой конденсатоотводчик выбирают не по названию, а по технологическому процессу, расходу конденсата, давлению, перепаду, условиям пуска и требованиям к монтажу.

Чаще всего проблемы появляются из-за грубого подбора. Присоединение подошло, прибор поставили, но не проверили обратное давление, пусковой режим, загрязнения, положение корпуса или доступ к обслуживанию. В итоге конденсатоотводчик может быть исправным, а узел все равно работает нестабильно.

Нормальный подход проще: сначала смотрят, откуда отводится конденсат и как работает оборудование, затем сверяют условия с техническим листом конкретной модели.

Что такое конденсатоотводчик с опрокинутым поплавком

Конденсатоотводчик с опрокинутым поплавком состоит из корпуса, перевернутого поплавка, рычажного механизма, клапана, седла и небольшого отверстия в поплавке. Конструкция у разных производителей может отличаться, но базовый принцип одинаковый: поплавок управляет открытием и закрытием клапана.

Поплавок похож на перевернутый стакан. Когда в корпус поступает конденсат, поплавок теряет плавучесть и опускается. Через рычаг он открывает клапан, и конденсат выходит из корпуса. Когда под поплавком скапливается пар, поплавок получает плавучесть, поднимается и закрывает клапан.

Для такой конструкции нужен водяной затвор. Корпус должен быть заполнен конденсатом до рабочего уровня, иначе прибор не будет держать режим так, как предусмотрено конструкцией. Именно поэтому монтаж, запуск и обвязка здесь имеют прямое значение.

Почему его относят к механическим

Этот тип относят к механическим конденсатоотводчикам, потому что открытие и закрытие клапана задает движение поплавка. Прибор реагирует на наличие конденсата и пара в корпусе через изменение плавучести, а не через термочувствительную капсулу.

Механический принцип хорошо понятен в эксплуатации, но он не отменяет правил установки. Нужно соблюдать положение корпуса, направление потока, допустимый перепад давления и требования производителя. Если модель рассчитана на определенную ориентацию, ее нельзя разворачивать как удобнее монтажнику.

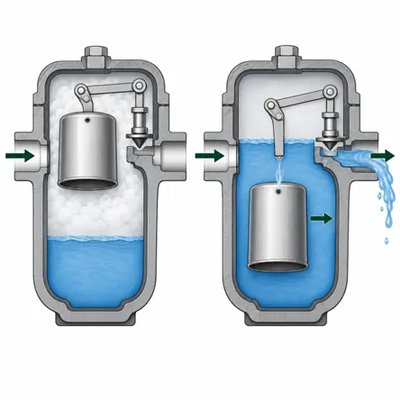

Как работает конденсатоотводчик с опрокинутым поплавком

Цикл работы можно описать по шагам. В корпус поступает конденсат. Поплавок опускается, рычаг открывает клапан, конденсат сбрасывается в выходную линию. По мере выхода конденсата под поплавком накапливается пар, поплавок поднимается, клапан закрывается. Затем часть пара внутри поплавка постепенно конденсируется или выходит через небольшое отверстие, поплавок снова теряет плавучесть, опускается, и цикл повторяется.

Такой порционный отвод конденсата является штатной работой конденсатоотводчика. Периодичность срабатывания зависит от расхода конденсата, давления, обратного давления и конкретной модели. Поэтому по одному только DN нельзя понять, подойдет прибор или нет.

Что происходит при поступлении пара

Когда под перевернутым поплавком оказывается пар, поплавок поднимается и закрывает клапан. Так прибор ограничивает проход пара в конденсатную линию. Если клапан загрязнен, седло изношено или корпус потерял водяной затвор, работа уже не будет штатной.

На пуске системы отдельно смотрят, как из узла будет удаляться воздух и холодный конденсат. Конденсатоотводчик с опрокинутым поплавком не стоит считать активным воздухоотводчиком. Если для запуска нужен быстрый выпуск воздуха, в схеме предусматривают байпас, воздушник или другой тип конденсатоотводчика. Решение зависит от оборудования и проектной схемы.

Почему важен водяной затвор

Водяной затвор нужен для штатного разделения пара и конденсата внутри корпуса. Пока в корпусе есть нужный объем конденсата, поплавок и клапан работают по расчетному циклу. При потере водяного затвора возможен прорыв пара в выходную линию, шум, перегрев участка после прибора и нестабильная работа.

Риск возникает при неправильном запуске, длительном простое, резком изменении давления, перегретом паре, ошибке в обвязке или неподходящем месте установки. Чтобы снизить риск, проверяют положение прибора, обратное давление, возможность обратного потока и требования производителя к запуску конкретной модели.

Где применяют конденсатоотводчики с опрокинутым поплавком

Такой тип применяют в пароконденсатных узлах, где по условиям процесса подходит механический порционный отвод конденсата. Это могут быть участки парового оборудования, аппараты с паровым нагревом, подогреватели, сушильные линии и другие элементы, если их режим совпадает с характеристиками выбранной модели.

Для каждого участка нужно смотреть не общий принцип, а рабочий режим. Один и тот же присоединительный размер может иметь разные пропускные способности, допустимые перепады давления и требования к установке. Поэтому подбор идет от процесса, а не от размера резьбы или фланца.

Паровое оборудование и теплообменные узлы

На оборудовании с паровым нагревом конденсатоотводчик должен отводить конденсат в том объеме, который образуется при рабочем режиме и на пуске. Если конденсат задерживается в аппарате, ухудшается теплопередача. Если прибор выбран без учета обратного давления, конденсат может уходить хуже расчетного. В теплообменных узлах особенно внимательно смотрят пуск, переменную нагрузку и требования к стабильности процесса. Если схеме нужен другой способ отвода конденсата или отдельное решение для запуска, это закладывают до покупки прибора.

Участки с риском гидравлических ударов

Конденсатоотводчики с опрокинутым поплавком ценят за устойчивость к гидроударам. Это одно из сильных свойств конструкции. Но сам прибор не устраняет причину гидроудара. Причины ищут в режиме пуска, уклонах, скоплении конденсата, резком открытии арматуры, неправильной обвязке и работе конденсатной линии. Если узел собран без учета этих факторов, даже стойкая модель будет работать в тяжелом режиме. Поэтому конденсатоотводчик выбирают вместе со схемой отвода конденсата, запорной арматурой, фильтром, доступом к обслуживанию и режимом запуска.

Основные преимущества такого типа

Главный плюс конденсатоотводчика с опрокинутым поплавком - понятный механический цикл. Поплавок напрямую связан с клапаном, поэтому прибор работает по физическому состоянию внутри корпуса: конденсат заполняет корпус, клапан открывается; пар попадает под поплавок, клапан закрывается. Еще один плюс - стойкость к гидроударам при правильно подобранной и установленной модели. Для пароконденсатных систем это практичная характеристика, потому что пуск, остановка и переменные режимы могут создавать тяжелые условия для арматуры. Прибор можно обслуживать, если конструкция ремонтопригодная и вокруг узла оставлен доступ. Но это работает только при нормальной обвязке: фильтр перед прибором,запорная арматура для отключения участка, удобный доступ к крышке и возможность очистки.

Ограничения, о которых нужно помнить

У конденсатоотводчика с опрокинутым поплавком есть условия применения. Ему нужен водяной затвор, правильное положение корпуса и рабочий перепад давления. Если эти условия не соблюдены, прибор может не выполнять функцию, даже если сам по себе исправен. Еще одно ограничение связано с пуском. Этот тип не выбирают как основной элемент для быстрого удаления воздуха. Если на запуске в системе много воздуха и холодного конденсата, схему пуска продумывают отдельно: через байпас, воздушник или другой тип прибора. Также нужно учитывать загрязнения. Небольшое отверстие в поплавке, клапан и седло чувствительны к грязи, окалине, частицам коррозии и монтажному мусору. Поэтому фильтр перед прибором и доступ к его очистке имеют прямой практический смысл.

Где подходит и что проверить

Ситуация	Что проверить
Паровое оборудование с отводом конденсата	Расход конденсата, давление пара, обратное давление, пусковой режим и требования техлиста
Теплообменный узел	Не задерживается ли конденсат в оборудовании, подходит ли модель по пропускной способности и перепаду давления
Участок с риском гидроударов	Причины гидроударов в схеме, режим пуска, уклоны, точки скопления конденсата и стойкость выбранной модели
Система с загрязнениями	Наличие фильтра перед прибором, положение грязесборника и доступ для очистки
Линия с обратным давлением	Фактическое давление после конденсатоотводчика и доступный перепад давления
Улица или холодная зона	Риск замерзания, обогрев, дренаж при остановке и требования производителя

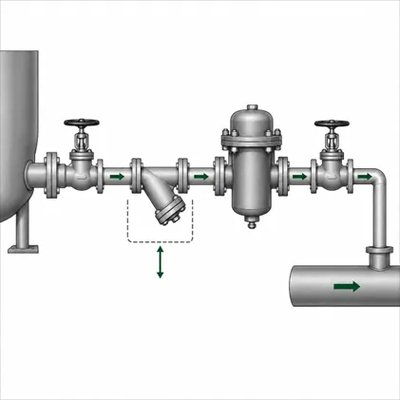

Как правильно выбирать конденсатоотводчик с опрокинутым поплавком

Частая ошибка - выбирать прибор по диаметру присоединения. DN или размер резьбы нужен для монтажа, но он не показывает, сколько конденсата сможет отвести конкретная модель при рабочем перепаде давления. Два прибора одного размера могут сильно отличаться по пропускной способности. Подбор начинается с технологического процесса. Нужно понять, от какого оборудования отводится конденсат, как меняется режим, какое давление до прибора, какое давление после него, есть ли подъем конденсата, есть ли общая обратная линия и как запускается система.

Учитывать перепад давления

Конденсатоотводчик работает при разности давления между входом и выходом. Это один из ключевых факторов подбора. Если обратное давление высокое, фактический перепад уменьшается, и прибор может не отвести расчетный расход конденсата. Перепад давления не оценивают на глаз. Берут давление перед прибором и давление в линии после него. Если конденсат поднимается вверх или уходит в общую магистраль с переменным давлением, это тоже закладывают в расчет.

Учитывать пусковой режим

На пуске система холодная, поэтому конденсата обычно образуется больше, чем в установившемся режиме. Кроме того, на запуске может понадобиться отдельный способ удаления воздуха. Для этого заранее смотрят проектную схему и технический лист оборудования. Если пусковой режим не учесть, узел может долго выходить на рабочую температуру, а конденсат будет задерживаться там, где его быть не должно. Иногда проблему решает байпас. Иногда нужен воздушник или другой тип конденсатоотводчика. Универсального ответа без схемы здесь нет.

Проверять рабочую среду и загрязнения

Пароконденсатная система редко бывает идеально чистой. В ней могут быть окалина, продукты коррозии, грязь после монтажа, остатки сварки и частицы из трубопровода. Все это может попасть в клапанную пару или отверстие в поплавке. Фильтр перед конденсатоотводчиком снижает риск таких проблем, если он установлен по направлению потока и доступен для очистки. Поставить фильтр и спрятать его в неудобное место - почти то же самое, что заранее отказаться от нормального обслуживания.

Ошибки при применении

Конденсатоотводчик с опрокинутым поплавком должен стоять так, как указано в документации производителя. Внутри работает поплавок, поэтому произвольный разворот корпуса нарушает работу механизма. Визуально узел может выглядеть собранным, но прибор не будет выполнять свою функцию. Перед монтажом проверяют направление потока, положение корпуса, допустимую ориентацию, доступ к крышке и возможность снять прибор без разборки лишних участков трубопровода.

Отсутствие фильтра перед прибором

Если в систему попадают загрязнения, они могут повредить седло, мешать плотному закрытию клапана или забить отверстие в поплавке. В результате прибор начинает пропускать пар, плохо отводить конденсат или работать нестабильно. Фильтр перед конденсатоотводчиком не должен быть формальностью. Его ставят так, чтобы он реально защищал прибор и его можно было очистить. После монтажа систему желательно промыть и проверить состояние фильтра после первых пусков.

Игнорирование обратного давления

Если конденсат уходит в линию с обратным давлением, работа конденсатоотводчика меняется. Чем выше давление после прибора, тем меньше фактический перепад. На схеме все может выглядеть нормально, а в работе конденсат не уходит в нужном объеме. При подборе смотрят давление пара на входе и условия после прибора: атмосферный слив, общую магистраль, подъем конденсата или линию с переменным давлением.

Выбор только по DN

Диаметр присоединения не равен пропускной способности. Если выбрать прибор только по трубе, можно получить модель, которая подходит по монтажу, но не подходит по расходу конденсата и перепаду давления. Правильнее сначала определить рабочие условия, затем выбрать модель по техническому листу, а уже после этого сверять присоединение, материал корпуса, тип соединения и ремонтопригодность.

Что проверить перед заказом

Перед заказом нужно собрать исходные данные. Без них подбор превращается в угадывание. Особенно это заметно в пароконденсатных системах, где на работу прибора влияет не одна характеристика, а весь режим участка.

Минимальный набор данных:

давление перед прибором,
давление после него,
расход конденсата,
пусковой режим,
наличие обратного давления,
загрязнения,
место установки и требования к обслуживанию.

Что проверить	Зачем это нужно
Давление перед прибором	Показывает рабочие условия на входе
Давление после прибора	Нужно для расчета фактического перепада давления
Расход конденсата	По нему выбирают пропускную способность конкретной модели
Пусковой режим	На запуске конденсата может быть больше, а воздух удаляют отдельным решением
Обратное давление	Может снизить способность прибора отводить конденсат
Положение установки	Должно совпадать с требованиями производителя
Загрязнения в системе	Грязь может повредить клапан или забить отверстие в поплавке
Фильтр и доступ к нему	Фильтр должен стоять до прибора и быть доступным для очистки
Условия остановки	Нужно исключить замерзание и повреждение корпуса в холодной зоне

Когда лучше рассмотреть другой тип конденсатоотводчика

Если оборудование должно быстро выходить на режим, а в системе на запуске много воздуха, одного конденсатоотводчика с опрокинутым поплавком может быть недостаточно. В такой схеме заранее предусматривают воздушник, байпас или выбирают прибор другого типа. Здесь нельзя ориентироваться только на привычку. Решение зависит от оборудования, схемы пуска и требований к прогреву.

Если процесс чувствителен к задержке конденсата

Некоторые технологические процессы плохо переносят задержку конденсата в аппарате. В таких случаях нужно проверить, подходит ли порционный цикл работы выбранной модели и хватает ли ее пропускной способности во всех режимах. Если по техническому листу и схеме видно, что этот тип не закрывает задачу, лучше сразу рассмотреть другое решение. Это дешевле, чем потом переделывать обвязку на работающем участке.

Если есть риск замерзания

Любой прибор, внутри которого остается вода, уязвим при замерзании. Для конденсатоотводчика с опрокинутым поплавком это особенно критично, потому что для работы нужен водяной затвор. Если узел стоит на улице или в холодной зоне, заранее продумывают обогрев, дренаж при остановке, расположение и режим эксплуатации зимой.

Итоги

Конденсатоотводчик с опрокинутым поплавком - рабочий вариант для пароконденсатных узлов, где его механический цикл подходит под технологический процесс. Он отводит конденсат порциями, закрывает клапан при попадании пара под поплавок и требует сохранения водяного затвора. Сильная сторона этого типа - устойчивость к гидроударам и понятная механическая конструкция. Слабые места чаще появляются в применении: неправильное положение корпуса, отсутствие фильтра, игнорирование обратного давления, неподходящий пусковой режим и плохой доступ к обслуживанию.

Перед заказом нужно смотреть:
