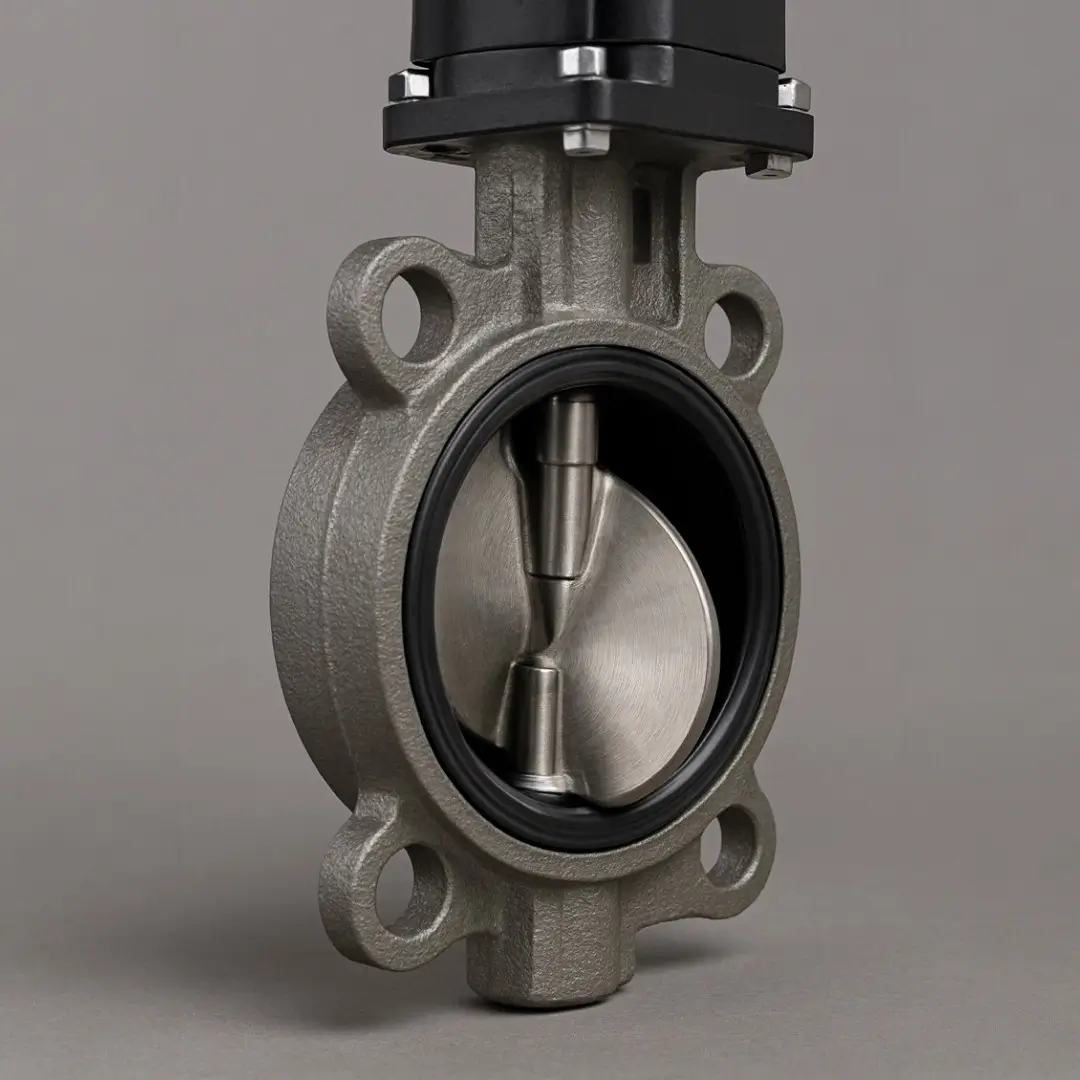

Причины заклинивания диска и способы устранения неисправностей дискового затвора

Заклинивание диска — одна из самых распространённых и опасных проблем, возникающих при эксплуатации дисковых затворов. Когда диск перестаёт свободно поворачиваться, система теряет управляемость: поток нельзя ни перекрыть, ни открыть, ни отрегулировать. В результате повышается риск аварии, протечки, поломки привода и полной остановки технологического процесса. Эта проблема встречается на всех типах трубопроводов: водоснабжение, отопление, химические установки, промышленные линии и очистные сооружения. Чтобы эффективно устранять заклинивание, важно понимать, как именно работает диск, что происходит внутри затвора во время заедания, почему оно возникает и какие признаки указывают на разные типы неисправностей.

Как работает диск в дисковом затворе

Чтобы понять, почему диск клинит, нужно сначала разобраться, как он вообще работает. Диск закреплён на штоке — металлическом валу, который проходит через корпус затвора. Когда оператор вращает рукоятку или привод подаёт усилие, шток поворачивается и заставляет диск вращаться вокруг своей оси. В открытом положении диск развёрнут параллельно потоку, и жидкость проходит почти без сопротивления. В закрытом положении он поворачивается перпендикулярно, и поток перекрывается. Между диском и корпусом находится уплотнительное седло, которое обеспечивает герметичность. При нормальной работе диск должен двигаться легко, без рывков и сопротивления.

Что происходит внутри при заклинивании

Когда диск заклинивает, внутри затвора можно наблюдать одну из нескольких типичных картин. Первый вариант — диск застревает в седле, когда уплотнительное кольцо потеряло эластичность, вспучилось от температуры или было повреждено абразивом. В этом случае диск буквально «впивается» в седло и не может выйти из него без усилия. Второй вариант — блокировка на уровне штока: коррозия, отсутствие смазки, перекос или деформация приводят к тому, что шток зажимается в корпусе. Третий вариант — попадание мусора между диском и седлом, что действует как клин. Также встречаются случаи, когда сам диск деформирован: он гнётся, его ведёт от температуры или он имеет сколы, из-за чего начинает задевать корпус.

Где чаще всего клинит диск

Основные причины заклинивания диска

Ошибки монтажа

Ошибки монтажа — самая частая причина заклинивания. Даже идеально изготовленный дисковый затвор будет работать плохо, если его установили с перекосом или нарушением центровки. Когда затвор размещают между фланцами, важно, чтобы трубы были строго соосными. Если одна сторона под углом, диск начинает задевать седло или корпус. Ещё одна частая ошибка — слишком сильная или неравномерная затяжка болтов. Если фланцы затянуты «как попало», корпус затвора сжимается, геометрия нарушается, и диск теряет свободу движения. Некоторые монтажники затягивают болты крест-накрест неправильно или перетягивают одну сторону — в итоге диск начинает клинить уже при первых циклах.

Износ или повреждение уплотнительного седла

Уплотнительное седло — мягкий элемент, который рассчитан на постоянный контакт с диском. Если седло изношено, деформировано или разорвано, диск уже не может свободно входить в него и выходить, из-за чего начинается заклинивание. Износ может возникать по разным причинам: высокая температура делает материал жёстким, химические вещества разъедают поверхность, абразивные частицы процарапывают канавки. Если затвор часто используется для регулирования, а не просто «открыто/закрыто», седло изнашивается быстрее, так как диск постоянно трёт его боковой поверхностью.

Как ведут себя разные седла при износе

Деформация или коррозия диска

Диск — это ключевой рабочий элемент затвора, и если именно он деформирован или повреждён коррозией, заклинивание становится практически неизбежным. Деформация возникает тогда, когда на диск воздействуют нагрузки, превышающие расчётные: слишком высокое давление, резкие перепады температуры, тепловое расширение или неправильный подбор материала под среду. Например, если диск из обычной стали сталкивается с горячей водой или паром, его может «повести», особенно если седло создаёт неравномерное давление. Коррозия — не менее частая причина. Если среда агрессивная, а материал диска подобран неправильно, на его поверхности появляются ржавчина, язвенные выработки, шероховатости.

Попадание посторонних частиц (песок, ржавчина, окалина)

Одна из самых «тихих» причин заклинивания — посторонние включения внутри трубопровода. Вода и рабочие среды редко бывают идеально чистыми: в старых сетях постоянно встречаются кусочки ржавчины, песок, металлическая окалина, отслоившиеся части прокладок, остатки сварочного шлака. Эти частицы могут попасть между диском и седлом в момент закрытия. Если частица мелкая, она может вызвать лёгкое подклинивание или тугой ход. Если крупная — становится настоящим клином, который блокирует движение диска. Затвор может застревать в полуоткрытом или полузакрытом положении, а если оператор или привод продолжат пытаться повернуть диск, седло повреждается, а диск получает царапины.

Проблемы со штоком

Шток — одна из самых скрытых, но самых важных частей дискового затвора. Именно он передаёт вращение на диск. И если шток работает неправильно, диск будет заклинивать даже при идеальном седле и корпусе. Самая частая проблема — коррозия. Когда шток ржавеет, на нём появляются шероховатости, уплотнения штока начинают «кусать» металл, движение становится тугим. Вторая проблема — отсутствие смазки. В бюджетных или старых системах шток может работать сухо, что приводит к трению и заеданию. Третий вариант — износ шпонки или посадочного места диска.

Неверно подобранный привод

Выбор привода — это не просто «ручка или моторчик». Это один из ключевых факторов, который определяет, как долго затвор будет служить и возникнет ли заклинивание. Например, пневмоприводы работают очень резко — они моментально подают большое усилие. Если диск движется туго, пневматика давит до конца, ломая седло или загоняя диск в положение, из которого его потом не вытащить. Электропривод наоборот двигает плавнее, но если его тяговое усилие слишком высокое, он тоже может «пережимать» диск, выдавливать седло или создавать постоянное давление на уплотнение.

Как привод влияет на риск заклинивания

Как диагностировать причину заклинивания

Внешняя диагностика

Внешняя диагностика — это первый и самый быстрый способ понять, что именно происходит с дисковым затвором, не снимая его с трубопровода. Такой метод особенно полезен на работающих системах, где остановка оборудования нежелательна или невозможна. Начать стоит с самого очевидного — ощущения при повороте ручки или работе привода. Если ход стал заметно туже, чем обычно, или появились рывки, скрежет, вибрации — это уже первый признак внутренней проблемы. Пневмопривод может «спотыкаться», электрический — не доходить до конечного положения. Если затвор возвращается в исходное положение медленнее или с задержкой, это может говорить о заедании штока или набухании седла.

Внутренняя диагностика

Внутренняя диагностика позволяет точно определить источник проблемы, потому что даёт возможность увидеть, что происходит внутри затвора. После демонтажа первым делом проверяют состояние диска. Если на нём заметны царапины, следы истирания, коррозионные пятна или асимметричные потертости — это верный признак того, что диск задевал седло или корпус. Далее обязательно оценивают состояние уплотнительного кольца. Седло может быть вспученным, пересохшим, треснувшим или иметь характерные борозды от абразива. Эти дефекты объясняют большинств случаев заедания. Третьим шагом проверяют шток, его поверхность и место соприкосновения с корпусом.

Способы устранения заклинивания

Корректировка монтажа

Если причиной заклинивания оказался монтаж, решение обычно заключается в корректной переустановке. Сначала затвор снимают, осматривают диск и седло на предмет повреждений. Если критичных следов нет, можно приступать к правильной установке. Важно тщательно выровнять трубы и убедиться, что фланцы находятся строго на одной оси. Используется схема центрирования, а затвор устанавливается так, чтобы диск находился в слегка приоткрытом положении — это предотвращает повреждение седла во время затяжки болтов. Фланцевые болты затягивают строго крест-накрест, постепенно, без резких усилий, чтобы корпус не перекосило.

Замена или восстановление уплотнительного седла

Если заклинивание вызвано повреждением или износом седла, лучшим решением является его замена. Многие пытаются обойтись простой очисткой, но это работает только в лёгких случаях, когда внутри накопилась грязь или на поверхности есть небольшие отложения. Если седло вспучено, потрескалось, затвердело или имеет разрывы — оно подлежит обязательной замене. Процесс восстановления включает демонтаж, тщательную очистку корпуса и установку нового седла строго в соответствии с инструкцией. Важно подобрать материал: EPDM — для воды, NBR — для масел, PTFE — для химии, металлическое седло — для высоких температур.

Как понять, что седло подлежит замене

Очистка диска и устранение деформаций

Когда причиной заклинивания является загрязнение или лёгкая деформация диска, затвор можно восстановить, если повреждения не критические. Для начала диск очищают: удаляют налёт, отложения, остатки коррозии, абразив или частицы ржавчины. Если поверхность диска имеет мелкие царапины, их можно аккуратно заполировать, чтобы восстановить гладкость. Но если диск имеет сильную коррозию, глубокие борозды или явную деформацию геометрии, восстановление становится бессмысленным — его нужно менять. Диск — это элемент, который должен иметь идеально ровный профиль, чтобы обеспечивать плотный контакт с седлом.

Очистка от абразива и защита от загрязнений

Если заклинивание вызвано попаданием посторонних частиц, необходимо не только очистить диск и седло, но и устранить сам источник загрязнений. После демонтажа затвора удаляют песок, окалину, ржавчину и любые твёрдые частицы из корпуса. Затем проводят промывку трубопровода, особенно если объект недавно введён в эксплуатацию или подвергался ремонту. В системах с грязной водой рекомендуется установить фильтр грубой очистки перед затвором. Это позволяет защищать уплотнения и продлить срок их службы в 3–4 раза.

Ремонт или замена штока

Если причиной заклинивания является шток, то устранение зависит от состояния детали. Если шток слегка закис или высохла смазка — достаточно очистить, смазать и вернуть его на место. Если шток имеет следы коррозии или шероховатости, его обрабатывают и шлифуют. Но если шток деформирован или имеет глубокую коррозию, восстановление невозможно — требуется замена. Также проверяют посадочное место в диске: изношенная шпонка вызывает неправильный угол поворота и приводит к заеданию. После ремонта штока обязательно проверяют плавность вращения.

Профилактика: как избежать заклинивания дискового затвора

Плановая диагностика

Плановая диагностика — это самая эффективная и самая дешёвая мера профилактики заклинивания, но именно её чаще всего игнорируют. Важно понимать: дисковый затвор — это механическое устройство, которое работает в агрессивной, влажной, подвижной среде. Со временем любая деталь изнашивается: седло теряет эластичность, шток может корродировать, диск покрывается отложениями, а корпус — вибрационными микродефектами. Всё это не видно снаружи, пока проблема не перерастает в заклинивание. Поэтому производители рекомендуют проводить диагностику не реже одного раза в 6–12 месяцев — а в системах с грязной средой или высокой температурой даже чаще.

Правильный выбор материалов под среду

Материалы — это фундамент, на котором держится надёжность затвора. Ошибка в подборе материала корпуса, диска или седла неизбежно приводит к заклиниванию. Например, EPDM-седло превосходно работает в системах холодной и горячей воды, но полностью уничтожается маслом — оно набухает, теряет форму и блокирует диск. NBR отлично выдерживает нефтепродукты, но не переносит высоких температур: при нагреве оно твердеет и теряет эластичность, создавая сопротивление диску. PTFE — лучший вариант для химических сред, но он легко повреждается при абразиве.

Рекомендуемые материалы под разные среды

Выбор привода под условия эксплуатации

Привод — это не второстепенный элемент. Наоборот, именно он определяет, как затвор будет работать каждый день. Неправильно подобранный привод почти гарантирует заклинивание, потому что он либо создаёт слишком большую нагрузку, либо работает слишком резко. Например, пневмопривод развивает большую силу за доли секунды. Если седло плотное или диск движется туго, пневматика буквально "вбивает" диск в седло, повреждая его. Электропривод движется плавно, но если он слишком мощный, он может сжимать седло каждый раз при закрытии, что приводит к его медленному разрушению.

Заключение

Заклинивание дискового затвора — проблема неприятная, но полностью решаемая. В 90% случаев она связана с неправильным монтажом, изношенным седлом, попаданием мусора, коррозией штока или неподходящим приводом. Важно вовремя выявить причину, правильно провести диагностику и устранить неисправность — иногда достаточно очистки, а иногда требуется полная замена уплотнения или штока. Чтобы избежать заклинивания в будущем, необходимо выбирать материалы под реальную среду, использовать подходящий привод и проводить регулярную профилактику. При грамотном подходе дисковый затвор служит десятки тысяч циклов, сохраняя плавность хода и надёжную герметичность.
