Применение биметаллических конденсатоотводчиков для наружных конденсатопроводов

Наружные участки пароконденсатной системы работают в более жестких условиях, чем обвязка внутри цеха. На них сильнее влияет температура воздуха, ветер, простои, перепады нагрузки, состояние теплоизоляции и качество дренажа. Поэтому конденсатоотводчик здесь выбирают не по принципу "лишь бы сбрасывал конденсат", а по конкретной задаче: откуда приходит конденсат, куда он уходит, есть ли риск замерзания, допускается ли переохлаждение и что будет с линией при останове. Биметаллический конденсатоотводчик часто рассматривают для наружных конденсатопроводов, паровых линий и спутникового обогрева именно из-за его конструкции. У него нет поплавка, тонкой капсулы или сложного рычажного механизма. Рабочий элемент реагирует на температуру конденсата: при холодном состоянии клапан открыт, при нагреве биметаллические пластины расширяются и прикрывают проход. За счет этого устройство хорошо удаляет воздух при пуске, выдерживает тяжелые режимы и может работать там, где обычный поплавковый конденсатоотводчик будет более чувствителен к гидроударам и замерзанию. Если в корпусе или в участке трубы осталась вода, а систему остановили на морозе, промерзание все равно возможно. Поэтому правильное применение зависит не от одного изделия, а от всей схемы: уклонов, дренажа, теплоизоляции, трассировки, обратного давления и режима эксплуатации.

Как работает биметаллический конденсатоотводчик

Биметаллический конденсатоотводчик относится к термостатическим. Он реагирует не на уровень жидкости, как поплавковый, и не на скорость потока, как термодинамический, а на температуру среды внутри корпуса. В холодном состоянии клапан открыт. При пуске это помогает быстро выпустить воздух и холодный конденсат из линии. Когда к конденсатоотводчику подходит горячий конденсат, биметаллические пластины нагреваются, изгибаются и перемещают клапан к седлу. При достижении расчетной температуры клапан закрывается или сильно ограничивает проход. Когда конденсат в зоне прибора остывает ниже заданной температуры, клапан снова открывается. Главная особенность такого типа: он обычно выпускает конденсат не сразу при температуре насыщения, а после некоторого переохлаждения. То есть конденсат перед сбросом успевает отдать часть тепла трубопроводу или оборудованию. В одних схемах это полезно, в других может создать проблему.

Примерно логика такая:

Состояние линии	Что происходит в конденсатоотводчике
Холодный пуск	Клапан открыт, воздух и холодный конденсат уходят свободно
Линия прогревается	Горячий конденсат нагревает биметаллический элемент
Температура близка к рабочей	Клапан прикрывается, чтобы не пропускать пар
Конденсат остывает	Клапан снова открывается и сбрасывает порцию конденсата

Из-за такой работы биметаллический конденсатоотводчик нельзя оценивать только по DN или присоединению. Нужно смотреть настройку по температуре, допустимый перепад давления, пропускную способность по конденсату, влияние обратного давления и требования к месту установки.

Почему его используют на наружных участках

На улице конденсатоотводчик сталкивается с несколькими типовыми проблемами.

Первая проблема: замерзание при останове или низкой нагрузке.
Вторая: гидроудары при скоплении конденсата.
Третья: воздух в линии при запуске после простоя.
Четвертая: сложный доступ к обслуживанию, особенно если трасса поднята на эстакаду или проходит в неудобном месте.

Биметаллический конденсатоотводчик хорошо подходит для части таких условий. Он открыт в холодном состоянии. Это помогает при запуске наружной линии, когда внутри еще есть воздух и холодный конденсат. Воздух не должен оставаться в паровой системе: он ухудшает прогрев, мешает нормальной теплопередаче и может создавать нестабильную работу узла. Устройство обычно устойчивее к гидроударам, чем более чувствительные конструкции. Для наружных паропроводов и протяженных участков это заметный плюс, потому что конденсат там может скапливаться в низких точках, перед подъемами, перед закрытой арматурой и на участках с нарушенным уклоном. Еще один плюс: простая металлическая конструкция. В биметаллическом конденсатоотводчике нет поплавковой камеры, которая может пострадать при замерзании воды внутри. Но это не означает, что прибор можно оставлять заполненным водой на морозе. При останове системы наружные участки нужно дренировать. Если вода осталась внутри корпуса, фильтра или кармана, лед может повредить оборудование независимо от типа конденсатоотводчика.

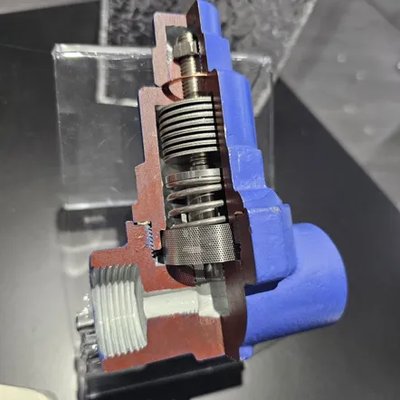

Где биметаллический конденсатоотводчик уместен

Чаще всего такой тип рассматривают для дренажа паровых магистралей, спутникового обогрева, наружных участков с периодическим режимом работы, воздушников и линий, где допустимо переохлаждение конденсата. Для наружного конденсатопровода важно сначала уточнить, что именно называют конденсатопроводом. Иногда под этим словом имеют в виду линию возврата конденсата. Иногда так называют наружный участок отвода от паропровода до конденсатной магистрали. Иногда речь идет о пароспутнике, где конденсатоотводчик стоит на конце греющей линии. Схемы разные, и подбор тоже будет разным.

Биметаллический конденсатоотводчик уместен, если:

Участок	Почему подходит
Наружный дренаж паропровода	Хорошо выпускает воздух и холодный конденсат при пуске
Пароспутник или линия обогрева	Может использовать тепло переохлажденного конденсата
Участок с риском гидроударов	Конструкция обычно лучше переносит жесткие режимы
Линия с перегретым паром	У ряда моделей допускается работа на таких режимах
Периодически запускаемая линия	В холодном состоянии клапан открыт, что удобно для пуска

Для спутникового обогрева переохлаждение часто воспринимают как плюс. Конденсат перед сбросом остается горячим и продолжает отдавать тепло линии. Но при этом нельзя доводить ситуацию до затопления участка, где конденсат мешает работе или создает риск гидроудара.

Для дренажа паровой магистрали переохлаждение требует осторожности. Паропровод лучше освобождать от конденсата быстро, без долгого накопления воды в дренажной точке. Поэтому при выборе нужно смотреть, какая настройка у конкретного биметаллического конденсатоотводчика и допускает ли производитель его применение для дренажа магистрали.

Где такой тип может быть ошибкой

Биметаллический конденсатоотводчик не стоит ставить без анализа условий на каждый наружный узел. Его выбирают там, где допустим отвод переохлажденного конденсата и где задержка влаги перед прибором не нарушит работу оборудования. Осторожнее нужно быть с теплообменниками, калориферами и другими аппаратами с температурным регулированием. В таких схемах конденсат часто требуется удалять без заметного подпора в корпусе аппарата. Если жидкая фаза задерживается внутри, часть теплообменной поверхности перестает нормально работать, температура на выходе начинает плавать, а регулирующий клапан может постоянно менять положение, пытаясь вернуть процесс к заданному режиму. Это не значит, что биметаллический конденсатоотводчик нельзя ставить на теплообменник вообще. Решение зависит от схемы, перепада давления, нагрузки, противодавления в конденсатной линии и требований к стабильности процесса. Но если аппарату нужен непрерывный отвод конденсата почти при температуре насыщения, биметаллический тип обычно рассматривают с осторожностью. В таких случаях часто смотрят в сторону механических конденсатоотводчиков, например поплавково-термостатических, если условия монтажа, давление, расход и риск замерзания это позволяют. Для сложных схем с малым или пропадающим перепадом давления может потребоваться не просто другой конденсатоотводчик, а отдельное решение по отводу конденсата: правильная обвязка, насосный узел или схема, рассчитанная на режим stall.

Второй пример: участок, где нельзя допускать заметного переохлаждения. Если процесс требует быстрого отвода горячего конденсата, биметаллическая схема может оказаться слишком "медленной" по реакции.

Третий пример: высокое противодавление в конденсатной линии. Обратное давление влияет на работу конденсатоотводчика и на реальный перепад давления. Если перепад слишком мал, прибор может не обеспечить нужный расход. В результате конденсат начнет скапливаться до конденсатоотводчика.

Четвертый пример: наружная линия без нормального дренажа при останове. Здесь не спасет сам тип прибора. Если после отключения в корпусе остается вода, а температура опускается ниже нуля, риск повреждения остается.

Что проверить перед выбором

Подбор биметаллического конденсатоотводчика для наружного участка лучше начинать не с каталожного DN, а с режима работы. DN показывает размер присоединения, но не гарантирует нужную пропускную способность. Два конденсатоотводчика одного DN могут по-разному работать при разных перепадах давления и настройках температуры.

Перед заказом нужно проверить несколько параметров.

Что проверить	Почему это влияет на выбор
Давление перед конденсатоотводчиком	От него зависит температура насыщения и рабочий режим
Давление после конденсатоотводчика	Оно уменьшает фактический перепад давления
Перепад давления	По нему смотрят пропускную способность
Количество конденсата при пуске	На холодном пуске расход может быть выше, чем в стабильном режиме
Количество конденсата в работе	Нужно для нормального постоянного отвода
Допустимое переохлаждение	Определяет, насколько конденсат может остывать до сброса
Температура наружного воздуха	Влияет на риск промерзания при простоях и малой нагрузке
Режим остановов	При отключениях нужна возможность полного дренажа
Материал корпуса	Подбирается под среду, давление, температуру и коррозионные факторы
Наличие фильтра	Загрязнения могут мешать плотному закрытию и нормальному проходу

Отдельно стоит проверить, есть ли в модели встроенный фильтр. Если фильтр встроен, нужно обеспечить доступ к его очистке. Если фильтра нет, перед конденсатоотводчиком обычно ставят отдельный сетчатый фильтр. Для наружной линии это особенно актуально: грязь, окалина после монтажа и продукты коррозии быстро выводят из строя седло или мешают плотному закрытию.

Как влияет переохлаждение конденсата

Переохлаждение означает, что конденсат выходит из конденсатоотводчика не сразу после образования, а после охлаждения на заданную величину ниже температуры насыщения. Например, если настройка предусматривает переохлаждение около 15 К, конденсат должен остыть примерно на 15 градусов относительно температуры насыщения при данном давлении. У некоторых моделей могут быть другие настройки, но это всегда нужно смотреть по паспорту конкретного изделия. На наружных линиях переохлаждение дает два разных эффекта.

С одной стороны, оно помогает использовать тепло конденсата. Это полезно в пароспутниках, линиях обогрева и некоторых наружных участках, где теплопотери нужно компенсировать. Горячий конденсат не сразу уходит в обратку, а еще какое-то время прогревает участок до конденсатоотводчика. С другой стороны, переохлаждение может привести к накоплению конденсата. Если участок плохо спроектирован, имеет неправильный уклон или работает с переменной нагрузкой, вода может задерживаться там, где ее быть не должно. Для паровой магистрали это риск гидроудара. Для теплообменника это потеря теплопередачи. Для наружного участка зимой это дополнительный риск замерзания при останове. Поэтому вопрос звучит не так: хороший ли биметаллический конденсатоотводчик. Вопрос другой: допустимо ли в этой схеме, чтобы конденсат перед сбросом остывал и временно задерживался в линии.

Монтаж на наружном участке

Правильная установка важна не меньше, чем сам выбор типа. Даже хороший конденсатоотводчик будет работать плохо, если его поставить против направления потока, без доступа к фильтру, без уклона или в точке, где скапливается грязь. Базовая логика обвязки обычно такая: от дренажной точки идет отвод к конденсатоотводчику, перед ним ставят запорную арматуру и фильтр, после него предусматривают запорную арматуру или обратный клапан, если есть риск обратного потока из конденсатной линии. Конкретная схема зависит от объекта, давления и требований к обслуживанию.

На наружных участках нужно обратить внимание на несколько вещей. Первое: направление потока. На корпусе конденсатоотводчика обычно есть стрелка. Она должна совпадать с направлением движения конденсата. Ошибка кажется простой, но на монтаже она встречается. Второе: ориентация фильтра. Если фильтр встроенный или отдельный Y-фильтр, грязесборник должен быть расположен так, чтобы загрязнения не уходили дальше в седло и чтобы фильтр можно было обслужить. Для многих исполнений неправильное положение фильтра ухудшает работу прибора. Третье: доступ для обслуживания. Конденсатоотводчик не должен быть замурован в теплоизоляцию без возможности добраться до крышки, пробки фильтра, резьбовых или фланцевых соединений. На улице это особенно важно, потому что обслуживание зимой и так сложнее. Четвертое: дренаж при останове. Если линия отключается, вода должна уйти из корпуса и трубопровода. Мертвые зоны, обратные уклоны и карманы с водой создают риск промерзания. Пятое: теплоизоляция. Наружные конденсатопроводы часто изолируют, но с биметаллическим конденсатоотводчиком нужно быть аккуратным. Его работа основана на охлаждении конденсата до заданной температуры. Если полностью закрыть прибор и участок так, что тепло не будет нормально рассеиваться, режим может измениться. Поэтому изоляцию и обогрев нужно проектировать с учетом типа конденсатоотводчика, а не просто закрывать весь узел подряд.

Что делать с риском замерзания

Для наружных конденсатопроводов тема замерзания обычно главная. Здесь важно разделить рабочий режим и останов.

В рабочем режиме биметаллический конденсатоотводчик может быть удобен, потому что он открыт при низкой температуре и способен сбрасывать холодный конденсат. У некоторых специальных исполнений есть функции, связанные с защитой линии от замерзания, но это нужно подтверждать по документации конкретной модели. При останове ситуация другая. Если пар отключили, конденсат остыл, а вода осталась в корпусе, линии, фильтре или задвижке, дальше все зависит от температуры воздуха и времени простоя. Биметаллический элемент не отменяет физику: вода при замерзании расширяется и может повредить корпус, прокладки, резьбовые соединения или соседние участки.

Поэтому для наружных линий нужны нормальные меры:

Мера	Что она дает
Уклон трубопровода	Конденсат уходит самотеком, не стоит в карманах
Дренажные точки	Позволяют удалить воду при останове
Короткая линия до конденсатоотводчика	Меньше участок, где может стоять вода
Правильная обвязка фильтра	Грязь не блокирует проход и не мешает закрытию
Обратный клапан при необходимости	Снижает риск обратного потока из конденсатной линии
Проверка теплоизоляции	Уменьшает теплопотери и риск локального охлаждения
Регламент на останов	Линию осушают до промерзания, а не после аварии

Самая частая ошибка: считать, что устойчивость конденсатоотводчика к наружной установке означает защиту всей системы от льда. На практике наружный участок должен быть спроектирован так, чтобы вода не оставалась там, где она может замерзнуть.

Типичные ошибки при подборе и монтаже

Первая ошибка: выбирать по DN. Условный проход присоединения не показывает, сколько конденсата прибор сможет сбросить при конкретном перепаде давления. Для подбора нужна пропускная способность по конденсату, причем отдельно на пусковой и рабочий режим.
Вторая ошибка: не учитывать обратное давление. Если конденсат уходит в общую магистраль, давление после конденсатоотводчика может быть заметным. Тогда фактический перепад меньше, и реальный расход падает.
Третья ошибка: ставить биметаллический конденсатоотводчик там, где конденсат нельзя задерживать. Для части процессов переохлаждение нормально, для части оно вредно. Особенно осторожно нужно подходить к теплообменникам и узлам с требованием стабильной теплопередачи.
Четвертая ошибка: закрывать весь узел теплоизоляцией без учета принципа работы. Если прибор должен чувствовать охлаждение конденсата, изоляция может повлиять на цикл открытия и закрытия.
Пятая ошибка: забывать про фильтр. Загрязнения могут привести к утечке пара, неполному закрытию или недостаточному проходу конденсата.
Шестая ошибка: не делать дренаж при останове. Для наружной линии это один из самых дорогих промахов. После промерзания обычно приходится менять не только конденсатоотводчик, но и часть обвязки.

Как понять, что конденсатоотводчик работает неправильно

Есть несколько признаков, по которым можно заподозрить проблему.

Если конденсатоотводчик холодный или едва теплый при работающей линии, возможны закрытые запорные клапаны, засорение входа, отсутствие конденсата или недостаточное давление перед прибором.

Если после конденсатоотводчика постоянно идет острый пар, возможен износ или загрязнение седла, повреждение рабочего элемента, ошибка настройки или открытый байпас.

Если конденсат скапливается до прибора, линия шумит, появляются удары, а потребитель недополучает тепло, нужно проверить пропускную способность, перепад давления, обратное давление, фильтр, уклоны и правильность выбора типа.

Если наружный узел поврежден после мороза, причина часто не в самом принципе биметаллического конденсатоотводчика, а в том, что при останове оборудование и трубопроводы не были полностью осушены.

Для проверки используют температурный контроль, ультразвуковую диагностику, осмотр фильтра, контроль давления до и после узла. Один признак редко дает полный ответ. Например, горячая труба после конденсатоотводчика может означать и нормальный сброс горячего конденсата, и пролет пара. Нужно смотреть режим целиком.

Короткий ориентир по выбору

Биметаллический конденсатоотводчик стоит рассматривать для наружного конденсатопровода, если линия допускает переохлаждение конденсата, есть риск гидроударов, нужен хороший выпуск воздуха при пуске, а схема позволяет нормально дренировать воду при останове. Он может быть хорошим решением для дренажа некоторых наружных паровых линий, спутникового обогрева, периодически работающих участков и узлов, где ценится простая прочная конструкция. Но его нельзя выбирать автоматически вместо поплавкового, термодинамического или термостатического капсульного конденсатоотводчика. У каждого типа своя зона применения. Перед заказом нужно собрать минимум данных: давление пара, давление в конденсатной линии, расход конденсата на пуске и в работе, температуру наружного воздуха, режим остановов, требование к переохлаждению, материал трубопровода, тип присоединения и доступность обслуживания. Если этих данных нет, подбор превращается в угадывание. А для наружной пароконденсатной линии угадывание быстро приводит к понятным последствиям: замерзание, гидроудары, потеря тепла, пролет пара, частые выезды на обслуживание.

Вывод

Биметаллический конденсатоотводчик для наружного конденсатопровода выбирают не потому, что он универсальный. Его выбирают тогда, когда его принцип работы совпадает с задачей участка. Он открыт на холодном пуске, хорошо удаляет воздух, обычно устойчив к жестким режимам и может использовать тепло переохлажденного конденсата. Для наружных линий это серьезные плюсы. Но наружная установка требует аккуратной схемы. Нужны правильные уклоны, дренаж при останове, доступ к фильтру, учет обратного давления и понимание, допустимо ли в этой точке переохлаждение. Если все это проверить заранее, биметаллический конденсатоотводчик будет работать спокойно и предсказуемо. Если выбрать его только по названию и DN, проблема почти всегда всплывет уже на объекте.
