Штуцер, ниппель, муфта и переходник: чем отличаются и где что ставят

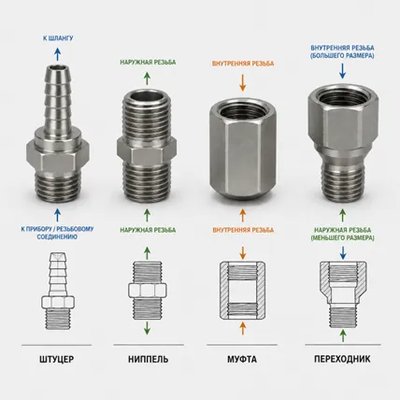

Штуцер, ниппель, муфта и переходник часто путают, потому что все эти детали участвуют в соединении труб, шлангов, арматуры, приборов и оборудования. Но назначение у них разное.

Штуцер чаще нужен для подключения шланга, трубки, прибора или вывода среды из оборудования. У него может быть резьба с одной стороны и хвостовик, патрубок или другая присоединительная часть с другой.

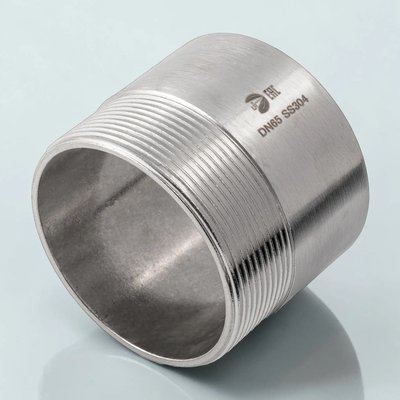

Ниппель обычно соединяет две детали с внутренней резьбой. У него наружная резьба с двух сторон. Его удобно представить как короткую соединительную деталь между двумя муфтами, кранами, фитингами или другими элементами с внутренним присоединением.

Муфта чаще работает наоборот: она соединяет две детали с наружной резьбой. Внутри у неё резьба, за счёт которой она накручивается на трубы, ниппели, штуцеры или переходники.

Переходник нужен, когда нужно перейти с одного размера, типа резьбы, материала или присоединения на другое. Это не одна конкретная форма, а целая группа деталей.

Главная ошибка в заявках выглядит просто: человек пишет нужен штуцер, а по факту нужен ниппель. Или просит муфту, хотя требуется переходник с наружной и внутренней резьбой. В итоге деталь может приехать хорошая, но узел с ней не собирается.

Почему эти детали часто путают

В монтажной практике одну и ту же деталь могут называть по-разному. Где-то любой небольшой резьбовой фитинг называют штуцером. Где-то ниппель называют переходником. Где-то муфту записывают как соединитель. Если все участники понимают, о какой детали речь, проблем нет. Но при заказе через снабжение такое упрощение быстро приводит к ошибкам. Поставщику недостаточно услышать общее слово. Ему нужно понимать форму детали: какая резьба с одной стороны, какая с другой, есть ли переход по размеру, нужен ли хвостовик под шланг, какая среда, какой материал, как деталь будет стоять в узле. Особенно часто путаница появляется в маленьких позициях. Кран, фланец или клапан обычно описывают подробнее. А фитинг могут заказать одной строкой: штуцер 1/2. По такой заявке нельзя понять, что именно нужно: ёлочка под шланг, ниппель с наружной резьбой, муфта с внутренней резьбой или переход с одного размера на другой.

Похожие детали решают разные задачи

Внешне детали могут быть похожи: резьба, шестигранник под ключ, небольшой корпус, компактный размер. Но в сборке они работают по-разному. Ниппель вставляют между двумя внутренними резьбами. Муфта соединяет наружные резьбы. Штуцер часто выводит среду на шланг, трубку или прибор. Переходник меняет размер или тип присоединения. Ошибка проявляется уже на монтаже. Деталь вроде подходит по диаметру, но резьба не там. Или с одной стороны нужна внутренняя резьба, а приехала наружная. Или нужна ёлочка под шланг, а прислали ниппель. На бумаге всё похоже, в руках становится понятно, что собрать узел нельзя. Поэтому лучше описывать не название, а две стороны детали. Например: с одной стороны наружная резьба, с другой ёлочка под шланг. Или: с двух сторон наружная резьба одного размера. Такая формулировка сразу снижает риск ошибки.

Что такое штуцер

Где его применяют

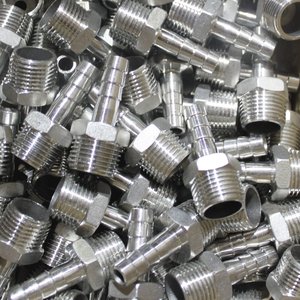

Штуцер используют для подключения шланга, трубки, прибора, гибкой линии, сливного участка, сервисного подключения или вывода среды из оборудования. В промышленной практике слово штуцер может означать разные конструкции, поэтому всегда нужно уточнять исполнение. Самый понятный пример, штуцер ёлочка. У него с одной стороны хвостовик с кольцевыми выступами под шланг, с другой резьба или другое присоединение. Такой штуцер нужен, когда гибкий шланг нужно подключить к оборудованию, арматуре или трубопроводу. Есть и приборные штуцеры. Они используются для подключения манометров, датчиков, импульсных линий, КИП-оборудования. В таких случаях важны резьба, материал, ориентация, доступ к обслуживанию и совместимость с прибором.

Чем штуцер отличается от ниппеля

Штуцер часто имеет разные по смыслу стороны. Одна сторона подключается к системе, другая выводит среду на шланг, трубку, прибор или другой элемент. У ниппеля логика проще: две наружные резьбы для соединения двух деталей с внутренней резьбой. Если нужно соединить две муфты, два крана с внутренней резьбой или два резьбовых элемента, обычно смотрят ниппель. Если нужно подключить шланг, трубку или прибор, чаще речь идёт о штуцере. Путаница возникает потому, что некоторые штуцеры тоже имеют наружную резьбу. Но наличие наружной резьбы ещё не делает деталь ниппелем. Нужно смотреть вторую сторону и назначение.

Какие ошибки бывают в заявках

Частая ошибка: в заявке пишут штуцер, но не указывают, что должно быть на второй стороне. Поставщик видит только размер резьбы и не понимает, нужен хвостовик под шланг, внутренняя резьба, наружная резьба, переход на меньший диаметр или приборное присоединение. Вторая ошибка: не указывают материал. Для воды, воздуха, масла, пара, пищевой среды, химической среды и импульсной линии могут понадобиться разные исполнения. Нельзя считать, что любой штуцер одинаково подходит к любой среде. Третья ошибка: не проверяют тип резьбы. Одинаковая на вид резьбовая часть может отличаться по стандарту, профилю, шагу и способу уплотнения. Если это не сверить заранее, деталь может не собраться с ответной частью или будет течь после монтажа.

Что такое муфта

Муфта нужна для соединения двух элементов с наружной резьбой. У неё внутренняя резьба, поэтому она накручивается на трубы, ниппели, штуцеры или другие детали с наружным присоединением. Простой пример: нужно соединить два коротких участка с наружной резьбой. Ниппель здесь не поможет, потому что у него тоже наружная резьба. Нужна муфта, которая примет обе наружные резьбы внутрь. Муфты бывают прямыми, переходными, удлинёнными, разборными в составе других соединений. Но базовая логика остаётся понятной: внутренняя резьба связывает наружные резьбовые элементы.

Что значит внутренняя резьба

Внутренняя резьба находится внутри корпуса детали. Снаружи муфта может выглядеть как короткий цилиндр или шестигранная деталь, но рабочая часть находится внутри. Именно поэтому при заказе муфты нужно указывать не наружный размер корпуса, а размер внутренней резьбы. Ошибка с муфтами часто появляется при измерении. Человек меряет деталь снаружи и думает, что это размер присоединения. На самом деле присоединительный размер задаёт резьба внутри. Наружный диаметр корпуса нужен для понимания габарита, но не заменяет резьбовое обозначение. Если муфта переходная, нужно указать оба размера внутренней резьбы. Например, с одной стороны один размер, с другой меньше или больше. Без этого поставщик не поймёт, какой переход нужен.

Почему муфта не заменяет переходник

Муфта соединяет наружные резьбы. Переходник решает задачу перехода. Иногда переходная муфта действительно работает как переходник, если нужно соединить две наружные резьбы разных размеров. Но если нужно перейти с наружной резьбы на внутреннюю, с резьбы на шланг или с одного типа соединения на другой, обычная муфта не подойдёт. Поэтому в заявке лучше не писать просто муфта, если задача шире. Нужно указать, что именно соединяется. Например: труба с наружной резьбой и арматура с наружной резьбой. Или: наружная резьба с одной стороны, внутренняя с другой. Во втором случае это уже не обычная муфта, а переходная деталь другого типа.

Что такое переходник

Переходник нужен, когда размеры соединяемых элементов не совпадают. Например, трубопровод одного размера нужно подключить к арматуре другого размера, прибор имеет меньшее присоединение, шланг отличается от резьбовой части, а узел нужно собрать без переделки всей линии. Переход может быть по диаметру, резьбе, типу соединения или материалу. Поэтому слово переходник всегда требует уточнения. Переход с чего на что. Какая сторона наружная, какая внутренняя. Одинаковая ли резьба по типу. Нужен ли шестигранник под ключ. Как будет уплотняться соединение. Если эти данные не указаны, поставщик может предложить технически правильную деталь, которая не подойдёт к вашему узлу.

Когда меняется тип резьбы

Иногда нужно соединить детали с разными типами резьбы. Внешне они могут казаться близкими, но при сборке возникают проблемы: деталь закручивается плохо, идёт с перекосом, не держит уплотнение или повреждает ответную резьбу. Переходник в такой ситуации должен быть подобран под конкретные резьбы. Нельзя просто взять близкий размер и надеяться, что соединение дотянется герметиком или лентой. Уплотнение не должно исправлять несовместимую резьбу. Если есть сомнения, лучше снять размеры, посмотреть маркировку оборудования или уточнить тип присоединения по документации. Особенно это важно для импортного оборудования, приборов, насосов, пневматики и КИП-узлов.

Когда переходник решает монтажную задачу

Переходник может помочь, когда нужно подключить новую арматуру к старой линии, заменить прибор, собрать временный узел, перейти с трубы на шланг, соединить разные резьбовые элементы или адаптировать оборудование под существующую обвязку. Но переходник не должен превращаться в набор случайных деталей. Если в одном месте собирают три-четыре перехода подряд, стоит остановиться и проверить схему. Возможно, нужен один правильный фитинг, а не цепочка из того, что нашлось на складе. Лишние соединения занимают место, создают дополнительные резьбовые стыки и усложняют обслуживание. В компактном узле это быстро становится проблемой.

Частые ошибки при заказе и монтаже

Фраза нужен штуцер не даёт достаточно информации. То же самое с переходником или муфтой. У каждой детали есть варианты исполнения, и без уточнений можно получить совсем другой фитинг. Особенно опасны короткие заявки через несколько рук. Инженер сказал одно, снабженец записал проще, поставщик понял по-своему. На объект приехала деталь, но монтажник не может её поставить. Чтобы этого не было, заявка должна отвечать на три вопроса: что соединяем, какая резьба или присоединение с каждой стороны, из какого материала нужна деталь.

Путают наружную и внутреннюю резьбу

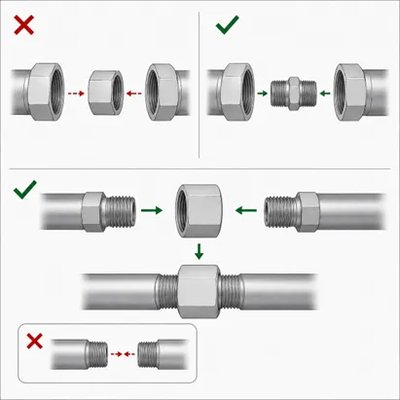

Это одна из самых частых ошибок. На словах всё звучит похоже: резьба полдюйма, резьба три четверти, резьба под прибор. Но для сборки важно, наружная она или внутренняя. Если две детали имеют наружную резьбу, между ними нужна муфта. Если две детали имеют внутреннюю резьбу, нужен ниппель. Если одна сторона наружная, другая внутренняя, возможно, нужен переходник или другая соединительная деталь. Перед заказом стоит нарисовать узел хотя бы схематично. Часто простая схема сразу показывает, какая сторона должна быть наружной, а какая внутренней.

Не учитывают место под ключ

Маленькие фитинги часто стоят в тесных местах: возле насоса, прибора, фильтра, клапана, панели, стенки оборудования. Если на детали нет удобного участка под ключ или к нему нельзя подлезть, монтаж становится проблемой. Иногда деталь можно вкрутить только до установки соседнего элемента. Иногда после сборки её уже невозможно подтянуть или снять. Это особенно неудобно на узлах, которые нужно обслуживать. При выборе стоит смотреть не только резьбу, но и форму корпуса. Есть ли шестигранник. Достаточно ли места для инструмента. Не упрётся ли деталь в соседнюю арматуру. Можно ли будет разобрать узел без полной переделки.

Собирают цепочку из лишних переходников

Когда нужной детали нет под рукой, узел начинают собирать из нескольких переходов. Сначала ниппель, потом муфта, потом переходник, потом ещё один фитинг. Иногда это помогает временно, но для постоянной эксплуатации такой подход не всегда удачен. Каждое резьбовое соединение, это отдельное место возможной утечки. Цепочка занимает больше места, хуже выглядит, сложнее обслуживается и может создавать лишнюю нагрузку на резьбу или прибор. Если в узле получается слишком много переходов, лучше подобрать одну деталь с нужными присоединениями или пересобрать схему аккуратнее.

Забывают про материал и среду

Деталь может идеально подходить по резьбе, но не подходить по материалу. Например, для одной среды достаточно латуни, для другой нужна нержавеющая сталь, для третьей нужно специальное исполнение. В агрессивной или горячей среде ошибка по материалу может быстро проявиться течью, коррозией или разрушением соединения. Материал фитинга нужно выбирать вместе с материалом трубопровода, арматуры, уплотнений и рабочей средой. Нельзя смотреть только на форму детали.

Проверка перед заказом

Как быстро понять, что именно нужно

Скорее всего, нужен штуцер под шланг. Чаще всего это штуцер ёлочка или другой шланговый фитинг. Нужно знать внутренний диаметр шланга, материал, тип фиксации и присоединение с другой стороны. Если шланг работает под нагрузкой, с вибрацией, нагревом или агрессивной средой, подбор нужно делать внимательнее. Насечки на штуцере и хомут не решают все задачи.

Если с двух сторон внутренняя резьба

Нужен ниппель, потому что он даст наружную резьбу с двух сторон. Важно сверить размеры, тип резьбы, длину и материал. Если размеры разные, нужен переходной ниппель. Если нужно изменить ещё и тип резьбы, это уже надо указать отдельно.

Если с двух сторон наружная резьба

Нужна муфта. Она соединит две наружные резьбы за счёт внутренней резьбы внутри корпуса. Если размеры одинаковые, муфта прямая. Если разные, переходная. При выборе муфты нужно смотреть внутреннюю резьбу, материал и место под монтаж.

Если стороны разные

Если с одной стороны наружная резьба, а с другой внутренняя, или нужно перейти с резьбы на шланг, с одного размера на другой, с одного типа присоединения на другое, речь идёт о переходнике или специальном штуцере. В таком случае лучше описывать не название, а задачу: с чего на что нужно перейти. Это быстрее приведёт к правильной детали.

Итоги

Штуцер, ниппель, муфта и переходник отличаются не названием в каталоге, а ролью в узле. Штуцер чаще подключает шланг, трубку, прибор или выводит среду через отдельное присоединение. Ниппель соединяет две внутренние резьбы, потому что сам имеет наружную резьбу с двух сторон. Муфта соединяет две наружные резьбы, потому что внутри у неё резьба. Переходник нужен, когда меняется размер, тип резьбы или способ присоединения. Большинство ошибок появляется из-за слишком короткой заявки. Если написать только штуцер или переходник, легко получить не ту деталь. Лучше сразу указать обе стороны, материал, резьбу, среду и место установки. Самый простой способ не ошибиться: смотреть не на одно слово, а на схему соединения. Что есть слева, что есть справа, какая резьба, какой размер, какой материал и как это будут собирать на месте.
