Задвижка с площадкой под электропривод: что проверить перед автоматизацией

Задвижку можно автоматизировать только после проверки того, как именно привод соединяется с арматурой и какое перемещение должен выполнить её шпиндель. DN и PN для этого недостаточны: они описывают проход и допустимое давление, но не присоединение, ход, требуемое усилие и габариты узла. Ошибка на этапе заявки часто обнаруживается уже на монтаже: привод не садится на площадку, не проходит полный ход или упирается в соседнее оборудование. Площадка под привод означает, что конструкция задвижки рассчитана на установку привода через предусмотренный изготовителем интерфейс. Но сама по себе площадка ещё не гарантирует совместимость с любым электроприводом. Нужны паспорт или чертёж задвижки, данные привода и понимание режима работы: только открыть и закрыть или требуется более сложное управление.

Что проверить до заказа привода

Совместимость подтверждают по комплекту параметров. Часть данных берут из паспорта задвижки, часть из документации на привод; окончательную применимость подтверждает изготовитель или поставщик узла в сборе.

Параметр	Зачем он нужен	Что может случиться при ошибке
Тип задвижки и конструкция шпинделя	Определяет кинематику и компоновку узла	Привод не обеспечит нужное перемещение или не поместится
Присоединительный интерфейс	Нужен для механического соединения привода и арматуры	Несовпадение фланца, посадки или муфты
Требуемый крутящий момент	Привод должен преодолеть рабочее сопротивление механизма	Недостаточный момент, срабатывание защиты или повреждение деталей
Число оборотов и ход	Нужны для настройки полного открытия и закрытия	Неполное открытие, недозакрытие, неверные конечные положения
Режим работы и частота включений	Влияют на выбор исполнения электропривода	Перегрев или ускоренный износ при неподходящей нагрузке
Питание, управление и обратная связь	Определяют подключение к системе управления	Привод нельзя корректно подключить или контролировать
Габариты и доступ для обслуживания	Нужны для монтажа, ручного дублёра и снятия привода	Узел упирается в перекрытие, кабельный лоток или соседнюю арматуру

Маркировка интерфейса, размеры посадочных поверхностей и способ передачи момента должны совпадать именно для выбранной пары. Универсального правила «если DN одинаковый, всё подойдёт» не существует.

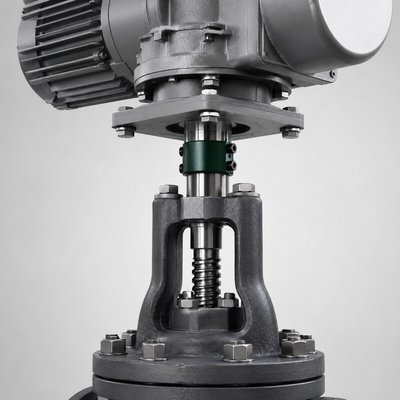

Присоединение: площадка, муфта и передача момента

Механическое присоединение проверяют по чертежам обеих частей. Важны расположение и размеры крепёжных отверстий, высота посадки, форма и размер выходного элемента привода, а также ответная деталь на задвижке. В документации могут быть указаны стандартизированные интерфейсы, но ссылаться только на название стандарта недостаточно: нужно сверить конкретное исполнение и его размер.

Передача момента должна происходить без перекоса и самодельных переходников. Переходная муфта допустима, если она предусмотрена конструкцией и рассчитана для этой пары. Она не должна ограничивать ход шпинделя, создавать боковую нагрузку или мешать установке защитного кожуха.

Почему важны ход и число оборотов

Электропривод для многооборотной арматуры выполняет заданное число оборотов, а не просто «нажимает кнопку открыть». У задвижки этот поворот через резьбовую пару преобразуется в линейное перемещение затвора или шпинделя. Поэтому для настройки нужны данные о полном ходе и количестве оборотов от закрытого до открытого положения.

Концевые выключатели ограничивают движение в крайних положениях. Их настраивают при пусконаладке по документации конкретного привода и задвижки. Нельзя выставлять конечные положения на глаз или использовать привод как средство дожать затвор после достижения седла: чрезмерное усилие способно повредить элементы запорного узла. Для отдельных конструкций учитывают также способ посадки в положении «закрыто»: по положению или по моменту. Это задаёт изготовитель арматуры.

Показания местного указателя положения полезны для контроля, но не заменяют настройку. После монтажа нужно выполнить пробное открытие и закрытие, проверить фактическое достижение крайних положений и корректность сигналов, если они передаются в систему управления.

Габариты, положение на трубопроводе и доступ

Габаритная проверка начинается до монтажа фланцевого соединения. На чертеже отмечают высоту задвижки в открытом положении, высоту привода, выступ ручного дублёра, положение кабельных вводов и зону, необходимую для демонтажа. У задвижки с выдвижным шпинделем верхняя точка меняется во время открытия. Если сверху расположена площадка обслуживания, балка или лоток, это надо учитывать по полному открытому положению, а не по высоте закрытого узла.

Трубопровод не должен передавать на корпус и привод дополнительные изгибающие нагрузки. До затяжки фланцев проверяют соосность труб, опоры и отсутствие перекоса. Опоры трубопровода рассчитывают отдельно: привод не должен использоваться как подвес или опора для трубы. Кабели прокладывают так, чтобы они не натягивались, не попадали в зону ручного управления и оставались доступны для осмотра.

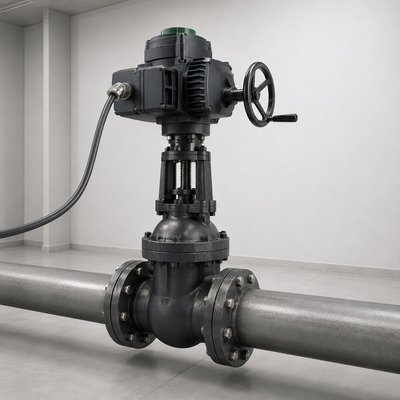

Электрическая часть: что согласовать заранее

До поставки нужно зафиксировать напряжение питания, род тока, требуемые команды управления, сигналы обратной связи, степень защиты оболочки и условия окружающей среды. Если привод подключается к шкафу управления или АСУ ТП, заранее согласуют схему подключения, тип входов и выходов, назначение контактов и логику аварийного состояния. Нельзя выбирать электропривод только по крутящему моменту, игнорируя питание и способ управления.

Монтаж кабеля и подключение выполняют по электрической схеме конкретного изделия. Перед подачей напряжения проверяют защитное заземление, целостность кабельных вводов и отсутствие влаги внутри клеммного отсека. Работы с открытым электрооборудованием проводят при снятом напряжении и по правилам объекта.

Крутящий момент: почему его нельзя назначить «примерно»

Крутящий момент для открытия и закрытия зависит не только от размера задвижки. На него влияют конструкция клина и седел, состояние уплотнений, перепад давления, температура, свойства среды, смазка резьбовой пары, срок службы и условия, в которых срабатывает арматура. Поэтому значение берут из документации на конкретную задвижку или получают как подтверждённый параметр при подборе узла.

Недостаточный момент проявляется тем, что привод останавливается по защите, не доводит затвор до положения или срабатывает с ошибкой. Избыточный момент также не является запасом «на всякий случай». Если настройки защиты и посадки не согласованы, слишком большое усилие может перегрузить шпиндель, резьбовую пару или запорный узел. Номинальный момент привода, настройки выключателей по моменту и допустимые нагрузки арматуры рассматривают вместе.

Режим работы и время хода

Приводы различаются по назначению. Одни рассчитаны в основном на редкие операции открыть-закрыть, другие допускают более частое управление или имеют специальное исполнение для регулирующей работы. Задвижка обычно используется как запорная арматура, поэтому применять её для постоянного дросселирования потока без подтверждения изготовителя нельзя. В заявке важно описать реальную частоту пусков, допустимое время открытия и закрытия, а также ожидаемые паузы между циклами.

Время хода связано с числом оборотов выходного вала и скоростью привода. Слишком быстрый привод может не подходить требованиям технологического процесса, а медленный иногда не укладывается в допустимое время отсечения. В системах, где закрытие влияет на гидравлический режим, логику и скорость операции согласуют с проектом. Эти параметры не подбирают по фотографии или только по мощности двигателя.

После пусконаладки фиксируют выбранные настройки и результаты проверок в документации объекта. При изменении привода, редуктора, схемы управления или условий работы прежние настройки не следует автоматически считать подходящими. Узел проверяют повторно в пределах процедуры, принятой на объекте. Для критичных участков порядок испытаний и допуск к эксплуатации определяет проектная документация и регламент предприятия.

Типичные ошибки при автоматизации задвижки

Подбор только по DN и PN. Эти параметры не описывают интерфейс, ход и момент.
Покупка привода до проверки чертежа. В результате не совпадают посадка, муфта или монтажная высота.
Игнорирование режима работы. Привод для редких циклов не обязательно подходит для частых переключений.
Настройка концевиков без пробного цикла. Ошибку можно не увидеть до первого дистанционного пуска.
Нет места для шпинделя и обслуживания. Задвижка физически открывается, но обслуживать привод или пользоваться ручным дублёром невозможно.
Попытка исправить несовместимость самодельной деталью. Такое решение нельзя принимать без расчёта и подтверждения изготовителя.

Что указать в заявке

Чтобы подобрать задвижку и электропривод как единый узел, приложите опросный лист или хотя бы следующие данные:

тип задвижки, DN, PN, материал корпуса и рабочую среду;
максимальные рабочие давление и температуру;
чертёж, паспорт или точную маркировку уже установленной задвижки, если привод подбирается на замену;
нужное действие при команде: открыть, закрыть, остановить, требуемая обратная связь;
питание, тип управления и требования к сигналам;
частоту срабатывания и режим работы;
ограничения по высоте, доступу, положению кабельных вводов и температуре окружающей среды.

Если задвижка уже смонтирована, полезны фотографии узла с разных сторон и размеры свободного пространства. Это помогает выявить ограничение до изготовления переходной детали или выезда на объект.

Что посмотреть в каталоге NEWKEY

Для проекта нужно выбирать арматуру по полным условиям эксплуатации, а привод согласовывать с конкретным исполнением задвижки. Начать можно с каталожных разделов:

Задвижки для запорных участков трубопровода.
Приводы для трубопроводной арматуры для автоматизации управления.
Задвижки с электроприводом, если нужен заводской узел в сборе.

Частые вопросы

Можно ли поставить любой электропривод на задвижку с площадкой?

Нет. Площадка указывает на возможность установки привода, но совместимость подтверждают по интерфейсу, моменту, числу оборотов, габаритам и условиям работы.

Достаточно ли знать DN и PN?

Нет. Эти параметры нужны для выбора самой арматуры, но для автоматизации дополнительно проверяют конструкцию шпинделя, присоединение и настройки конечных положений.

Нужна ли настройка после установки?

Да. После механического и электрического монтажа проводят пусконаладку по документации выбранного узла, проверяют ход, конечные положения и сигналы обратной связи.

Коротко

Автоматизация задвижки начинается не с выбора электродвигателя, а с проверки совместимости всей пары. До заказа нужно подтвердить присоединение, передачу момента, число оборотов, ход, режим работы, питание и монтажные габариты. Самый надёжный путь, передать поставщику данные о среде, задвижке и системе управления и получить подтверждённую комплектацию узла.
