Краны и запорная арматура с приводом в сборе NewKey — автоматизация трубопроводных систем
Запорная арматура с приводом в сборе применяется в инженерных и промышленных трубопроводных системах, где требуется дистанционное, автоматическое или полуавтоматическое управление потоком рабочей среды. Такие решения позволяют исключить ручное управление, повысить надёжность системы и обеспечить стабильную работу оборудования в заданных режимах.
Компания «НьюКей» / NEWKEY поставляет краны и другую запорную арматуру с электрическими и пневматическими приводами в сборе, а также выполняет подбор и установку приводов на различные типы арматуры — как новые изделия, так и существующие узлы трубопроводов.
Что такое арматура с приводом в сборе и в чём её преимущества
Арматура с приводом в сборе — это технически согласованный узел, включающий запорный орган и привод, подобранный с учётом усилия, условий эксплуатации и требований к управлению. В отличие от самостоятельной установки привода «на месте», заводская или профессиональная сборка позволяет избежать ошибок и обеспечить корректную работу узла.
Основные преимущества решений в сборе:
гарантированная совместимость арматуры и привода;
корректный расчёт крутящего момента;
сокращение времени монтажа;
снижение риска отказов в эксплуатации;
готовность к интеграции в системы автоматизации.
Типы приводов, используемых в узлах NEWKEY

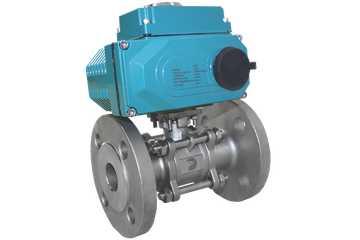

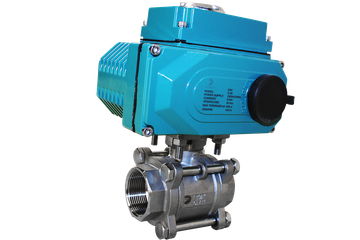

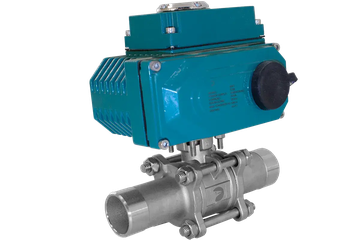

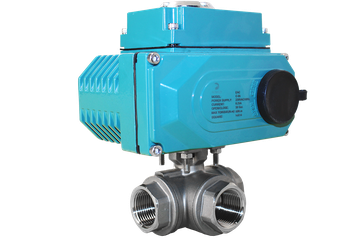

Шаровые краны с электрическим приводом
Электрические приводы применяются в системах, где требуется дистанционное управление и интеграция в автоматику. Они подходят для инженерных сетей, тепловых пунктов и технологических трубопроводов с умеренной частотой срабатываний.
Электроприводы обеспечивают стабильное переключение положений, возможность сигнализации и, при необходимости, управление из диспетчерских систем.

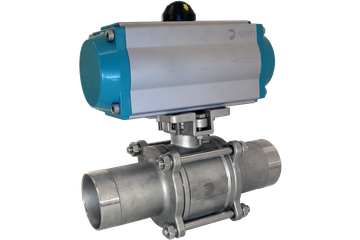

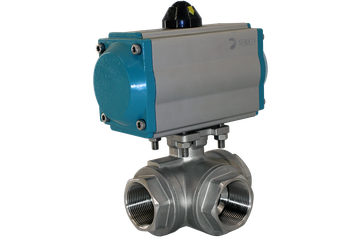

Шаровые краны с пневматическим приводом
Пневматические приводы широко используются в промышленной автоматизации. Они отличаются высокой надёжностью, скоростью срабатывания и устойчивостью к большому количеству циклов.
Такие решения применяются:
на производственных линиях;
в технологических трубопроводах;
в системах с повышенными требованиями к отказоустойчивости.
Установка приводов на различные типы запорной арматуры
В практике «НьюКей» приводы устанавливаются не только на шаровые краны. Мы выполняем подбор и монтаж приводов на следующие виды запорной арматуры:
Такой подход позволяет автоматизировать как новые, так и уже эксплуатируемые трубопроводные узлы без замены базовой арматуры.
Конструктивные исполнения арматуры под привод

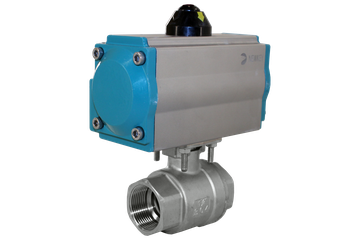

Шаровые краны 2PC и 3PC
Краны двух- и трёхсоставного исполнения применяются в системах, где важна обслуживаемость. Конструкция позволяет демонтировать корпус или заменить уплотнения без полного демонтажа трубопровода, что особенно удобно при эксплуатации.

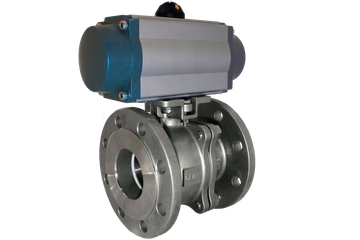

Фланцевые краны и задвижки под привод
Фланцевое исполнение используется на трубопроводах средних и больших диаметров, а также в системах с повышенными требованиями к прочности соединений. Такие решения обеспечивают надёжную фиксацию узла и устойчивость к механическим нагрузкам.
Основные параметры подбора приводной арматуры
При выборе арматуры с приводом в сборе учитываются:
условный проход (DN);
номинальное давление (PN);
рабочая температура;
тип рабочей среды;
необходимый крутящий момент;
тип управления (электрический или пневматический);
условия эксплуатации и окружающей среды.
Недостаточный или избыточный крутящий момент может привести к ускоренному износу арматуры и снижению ресурса узла.
несоответствие типа управления требованиям системы;
отсутствие сигнализации положения;
попытка самостоятельной сборки без учёта особенностей арматуры.
Использование готовых узлов в сборе позволяет избежать этих проблем.
Области применения арматуры с приводом в сборе
Решения NewKey применяются в следующих системах:
водоснабжение и отопление;
тепловые пункты;
технологические трубопроводы;
промышленные производственные линии;
автоматизированные инженерные системы.
Арматура с приводом в сборе NEWKEY — инженерный подход к автоматизации
«НьюКей» / NEWKEY рассматривает арматуру с приводом не как отдельные компоненты, а как единый инженерный узел, работающий в конкретных условиях эксплуатации. Подбор, сборка и установка приводов выполняются с учётом реальных требований системы, что обеспечивает надёжную и долгосрочную работу трубопроводной арматуры.
Сначала определяют рабочую среду, DN, PN, температуру, материал корпуса и тип присоединения. Затем выбирают способ управления: электропривод подходит при наличии электропитания, а пневмопривод требует подачи сжатого воздуха. Для правильной работы также учитывают крутящий момент крана, частоту переключений, время срабатывания и условия окружающей среды. Привод должен быть совместим с арматурой по присоединительной площадке и обеспечивать необходимый запас по моменту.
Электропривод перемещает затвор за счёт электродвигателя, а пневмопривод использует энергию сжатого воздуха. Электрические модели удобны для инженерных систем и объектов, где нет пневматической линии. Пневматические исполнения обычно выбирают для промышленной автоматики, частых переключений и быстрого срабатывания. Окончательный выбор зависит от доступного источника энергии, требований к скорости и поведения узла при аварийном отключении.
AC расшифровывается как Alternating Current, то есть переменный ток, а DC означает Direct Current, постоянный ток. Например, обозначения AC 24V и DC 24V указывают одинаковое номинальное напряжение, но разные виды питания. Подключать электропривод нужно только к той сети, которая указана в его характеристиках: модели AC и DC нельзя считать взаимозаменяемыми. При выборе необходимо сверить напряжение, вид тока и схему подключения с проектом автоматизации.
Напряжение выбирают по схеме электроснабжения и системе управления на объекте. Исполнения на 24 В применяют в низковольтных цепях автоматики, 220 В подходят для распространённых однофазных сетей, а 380 В используют там, где проектом предусмотрено трёхфазное питание. Перед заказом необходимо проверить не только напряжение, но и род тока: 24 В может быть постоянным или переменным. Также учитывают схему подключения, потребляемую мощность и наличие сигнала обратной связи.
В двустороннем пневмоприводе сжатый воздух используется для движения в обоих направлениях. В одностороннем исполнении воздух перемещает механизм в одну сторону, а обратно его возвращают пружины. Такая конструкция позволяет заранее задать безопасное положение крана при прекращении подачи воздуха. Выбор зависит от требований системы: сохранить текущее положение или автоматически открыть либо закрыть трубопровод.
Поведение узла зависит от конструкции привода. Обычный электропривод без резервного питания или возвратного механизма, как правило, останавливается в текущем положении. Двусторонний пневмопривод при потере воздуха также не обеспечивает автоматический возврат, а односторонняя модель переводит кран пружинами в заданное безопасное положение. Поэтому нужный сценарий необходимо определить заранее и проверить по документации выбранного комплекта.
