Автоматизация арматуры: что выбрать — привод или электромагнитный пневмораспределитель, и как не ошибиться

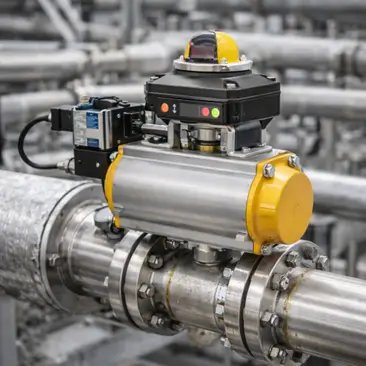

Когда речь заходит об автоматизации арматуры, ошибка обычно начинается ещё до выбора модели. Кто-то сразу ищет электрический привод, кто-то по привычке тянется к пневматике, а кто-то вообще сравнивает привод и электромагнитный пневмораспределитель так, будто это одно и то же. На деле нет. Автоматизация — это не одна деталь, а рабочий узел, в котором у каждого элемента своя роль: арматура перекрывает поток, привод создаёт движение, а электромагнитный пневмораспределитель управляет подачей воздуха, если привод пневматический. Именно поэтому хороший результат начинается не с вопроса «что дешевле», а с вопроса «что именно должно происходить на линии и как этим потом будут управлять».

В ассортименте Ньюкей эта логика видна сразу: приводы разделены по типу действия и по задачам. Есть механические решения, пневматические, электрические, взрывозащищённые исполнения, а отдельно — комплектующие: блоки датчиков положения, блоки подготовки воздуха, пневмораспределители, позиционеры, переходники и ручные дублёры. Это важный момент: если смотреть на автоматизацию как на целый узел, а не как на «моторчик на кран», ошибок становится заметно меньше.

С чего нужно начинать выбор

Начинать нужно не с привода, а с самой арматуры. У шарового крана и дискового затвора одно движение — поворот на 90 градусов. У задвижки и вентиля другое — многооборотное. Это кажется очевидным, но именно здесь на практике делают массу нелепых ошибок: пытаются подружить неподходящий тип привода с арматурой просто потому, что такой привод есть на складе или «мы всегда так делали». В ассортименте Ньюкей это разделение проведено чётко: четвертьоборотные приводы идут под шаровые краны, дисковые и пробковые затворы, а многооборотные — под задвижки и вентили. Там же прямо сказано, что ошибка на этом уровне делает узел технически некорректным независимо от мощности привода.

Если перевести это на простой язык, то правило одно: сначала определяем, как движется арматура, потом под неё подбираем привод. Не наоборот. Именно так и должны собираться нормальные автоматизированные узлы — без лишних переходников, сомнительных редукторов и попыток заставить устройство работать «через силу».

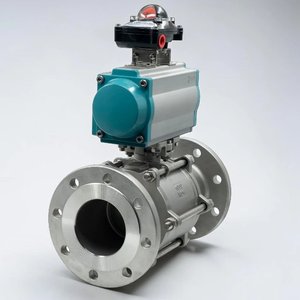

Когда уместен пневматический привод

Пневматический привод хорош там, где арматура должна срабатывать быстро, часто и повторяемо. Это особенно удобно на производственных линиях с большим количеством циклов «открыто — закрыто», а также там, где на объекте уже есть стабильная сеть сжатого воздуха. В описании приводов у Ньюкей это сформулировано достаточно ясно: пневматические приводы применяются прежде всего для четвертьоборотной арматуры, где важны скорость срабатывания, устойчивость к частым циклам и стабильность работы. Там же отдельно отмечены шаровые краны и технологические линии с частыми переключениями.

У пневматики есть ещё одно серьёзное преимущество: её легче собрать под безопасное положение. Если на линии важно, чтобы при аварии кран автоматически закрылся или, наоборот, открылся, это обычно решают либо двусторонним пневмоприводом, либо исполнением с пружинным возвратом. В описании пневматических приводов у Ньюкей прямо указано, что при подборе учитывают тип действия и требования к безопасному положению арматуры. Это как раз тот случай, когда автоматизация должна не просто работать, а работать предсказуемо в неприятном сценарии.

Когда разумнее ставить электрический привод

Электрический привод нужен там, где нет удобной сети сжатого воздуха, где важна прямая связь с системой управления и где хочется получить самостоятельный узел без дополнительной пневматической обвязки. В материалах Ньюкей это описано спокойно и без лишней рекламности: электрические приводы применяются и для четвертьоборотной, и для многооборотной арматуры, обеспечивают дистанционное управление, контроль положения и подключение к автоматизированным системам управления. Там же перечислены основные напряжения питания — 24, 220 и 380 вольт.

На практике электрический привод удобен там, где нужно понятное управление по электрическому сигналу, доступ к арматуре ограничен, а лишняя пневматическая обвязка только усложнит узел. Это может быть инженерная система, удалённый участок, насосная, тепловой пункт или производственная линия, где не хочется зависеть от качества и давления воздуха.

Из ассортимента Ньюкей можно привести несколько живых примеров. Для четвертьоборотных задач есть приводы AC 24V (C-03), AC 24V (C-05), AC 24V (C-10), а также более компактный вариант в нейлоновом корпусе на 24 В. Такие позиции полезны именно как ориентиры по уровню исполнения: они показывают, что электрические решения бывают не только «тяжёлые промышленные», но и вполне компактные для стандартных узлов.

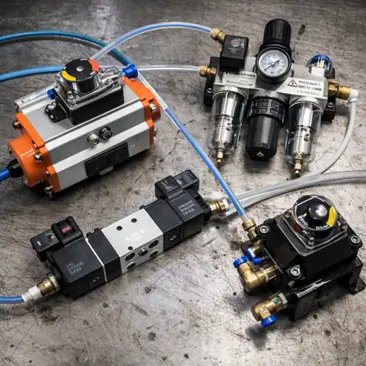

Зачем тогда нужен электромагнитный пневмораспределитель

Вот здесь обычно и начинается путаница. Электромагнитный пневмораспределитель не заменяет привод. Он нужен для того, чтобы управлять пневматическим приводом. Если говорить совсем просто, это «распорядитель воздуха»: он направляет сжатый воздух туда, куда нужно, и тем самым заставляет привод открыть или закрыть кран. Поэтому, если у вас электрический привод, пневмораспределитель чаще всего вообще не нужен. А если привод пневматический, без него нормальное автоматическое управление обычно не собрать.

То же самое касается и остальных «мелочей», которые на деле совсем не мелочи. Блок датчиков положения сообщает системе, в каком положении сейчас арматура. Позиционер нужен там, где требуется не просто «открыто — закрыто», а точное положение. Блок подготовки воздуха отвечает за качество воздуха, без которого пневматика быстро начинает работать неровно. Ручной дублёр нужен там, где узел не должен оставаться беспомощным при пропадании воздуха или питания. Всё это в ассортименте Ньюкей выделено отдельно не случайно: хороший привод без правильно подобранной обвязки редко даёт хороший результат.

Как понять, что вам нужен не просто привод, а полноценный автоматизированный узел

Если арматура срабатывает редко, нужна только команда «открыть» или «закрыть», а условия спокойные, схема может быть очень простой. Но как только добавляются частые переключения, удалённое управление, обратная связь, требования к безопасному положению или включение в общую систему управления, становится ясно, что одной покупкой привода вопрос не решить.

В ассортименте Ньюкей эта граница хорошо просматривается через сами группы оборудования. Есть отдельные приводы, а есть рядом всё, что превращает их в рабочую автоматику: блоки датчиков положения, пневмораспределители, позиционеры, переходники, ручные дублёры. Это правильный подход и с инженерной точки зрения, и с точки зрения эксплуатации: на объект в итоге должен приехать не «мотор отдельно», а комплект, который потом не придётся допридумывать по месту.

Какие параметры действительно важны при подборе

В описании приводов Ньюкей перечисляет вполне здравый набор исходных данных: тип арматуры, диаметр DN, номинальное давление PN, требуемый крутящий момент, принцип управления и условия эксплуатации. Для электрических приводов отдельно важны параметры питания и степень защиты корпуса, для пневматических — давление и качество сжатого воздуха. Это как раз тот редкий случай, когда перечень из каталога почти без изменений годится и для реальной жизни.

Если собрать это в человеческий список, то перед выбором нужно ответить на шесть вопросов.

Во-первых, какая именно арматура стоит на линии — шаровый кран, затвор, задвижка или вентиль. Во-вторых, какой нужен момент, и есть ли запас по нему, особенно если среда вязкая или арматура срабатывает не на «идеальной» воде. В-третьих, как часто узел будет работать: редкое переключение и постоянные циклы — это две разные истории. В-четвёртых, есть ли на объекте нормальная пневмосеть. В-пятых, нужно ли безопасное положение при аварии. И, наконец, в-шестых, какие условия вокруг — влажность, пыль, температура, удалённость, взрывоопасная зона. Всё это влияет на выбор сильнее, чем название модели.

Когда без ручного дублёра лучше не обходиться

О ручном дублёре обычно вспоминают поздно — когда питание пропало, воздух ушёл, а арматуру всё равно нужно перевести. Между тем в ассортименте Ньюкей ручные дублёры и редукторы вынесены в отдельную группу, и это очень показательно. Значит, их стоит воспринимать не как случайную добавку, а как нормальную часть узла там, где отказ от автоматического режима не должен превращаться в тупик.

Это особенно важно для удалённых участков, ответственных линий, узлов с большим диаметром, а также там, где арматура при аварии не должна оставаться в промежуточном положении. В таких местах ручной дублёр — не роскошь, а простой и полезный запасной вариант.

Ошибки, которые чаще всего портят автоматизацию

Первая ошибка — выбирать по привычке. «Мы всегда ставим пневматику» или «у нас везде электрические приводы» — плохой аргумент, если конкретный узел требует другого подхода.

Вторая ошибка — считать, что привод и есть вся автоматизация. На практике пневматический узел без нормального пневмораспределителя, датчиков положения и подготовки воздуха — это полуготовое решение, которое потом приходится доводить уже на объекте.

Третья ошибка — забывать про тип движения арматуры. Именно отсюда растут самые нелепые технические просчёты: неподходящий ход, бесполезные переходники и перегруженные узлы. Ньюкей в описании прямо предупреждает, что корректное определение четвертьоборотного или многооборотного управления — базовый этап подбора.

Четвёртая ошибка — недооценивать условия эксплуатации. Пыль, влажность, температурные перепады, удалённость, взрывоопасная зона — всё это должно учитываться сразу, а не после запуска.

Что в итоге выбирать

Если говорить коротко и без лишней теории, картина получается простой.

Для шаровых кранов и дисковых затворов чаще всего выбирают четвертьоборотные решения. Если на объекте есть воздух и арматура должна работать часто, пневматический привод обычно выглядит очень уместно. Если воздуха нет или удобнее электрическое управление, логичен электрический четвертьоборотный привод. Для задвижек и вентилей чаще нужен многооборотный привод — обычно электрический, если речь идёт о полноценной автоматизации. Всё это соответствует той логике, по которой сформирован ассортимент Ньюкей.

А электромагнитный пневмораспределитель нужно воспринимать спокойно и без путаницы: это не альтернатива приводу, а часть пневматического узла. Если помнить об этом с самого начала, вся тема автоматизации становится намного проще.

Заключение

Хорошая автоматизация арматуры выглядит скучно — в хорошем смысле. Кран открывается и закрывается тогда, когда нужно. Привод не работает на пределе. Датчики положения показывают правду. Пневматика не «капризничает» из-за грязного воздуха. А при пропадании питания или воздуха узел ведёт себя предсказуемо.

Именно к этому и стоит идти при выборе. Не к самой дешёвой позиции и не к самой «модной» схеме, а к спокойному, технически правильному узлу. Если отталкиваться от типа арматуры, характера движения, условий эксплуатации и логики управления, выбор между электрическим приводом, пневматическим приводом и сопутствующей обвязкой перестаёт быть гаданием и становится нормальной инженерной задачей.
