Дисковые затворы: как устроены, где применяются и что проверить перед выбором

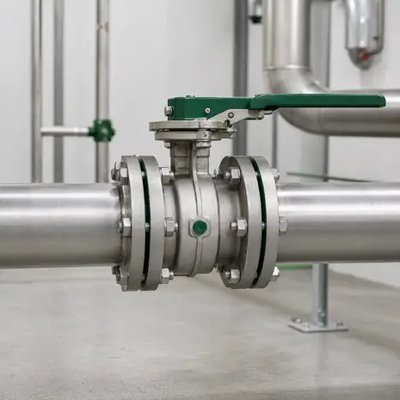

Если пространство вокруг трубопровода ограничено, дисковый затвор может сильно упростить компоновку узла. Особенно там, где задвижка с маховиком или выдвижным шпинделем просто не помещается.

Концентрические затворы с эластичным седлом

Самый понятный и распространенный вариант - концентрический дисковый затвор с эластичным седлом. Его еще часто называют затвором с мягким уплотнением. В такой конструкции ось вала проходит через центр диска и центр трубопровода, а герметичность создается за счет контакта диска с эластичным седлом. Такие затворы часто применяют на воде, воздухе, вентиляции, системах HVAC, водоочистке, нейтральных технологических средах и других участках с умеренными параметрами. Их любят за простоту, малый вес и невысокую стоимость по сравнению с более сложными конструкциями. Материал седла выбирают по среде и температуре. Встречаются EPDM, NBR, PTFE и другие материалы. Но нельзя выбирать седло только по названию. EPDM может быть хорош на воде, но не подойдет для масел и нефтепродуктов. NBR лучше воспринимает некоторые масляные среды, но имеет свои температурные ограничения. PTFE применяют там, где нужна химическая стойкость, но тоже проверяют рабочий диапазон.

Концентрический затвор с эластичным седлом хорош там, где условия подходят под материал уплотнения. Если среда горячая, агрессивная, абразивная или с высоким перепадом давления, нужно смотреть другие конструкции.

Футерованные дисковые затворы

Футерованные затворы используют там, где корпус и рабочие поверхности нужно защитить от агрессивной среды. Внутри корпуса устанавливают химически стойкую футеровку, например на основе PTFE, PFA или других полимерных материалов. Диск тоже может иметь покрытие или футеровку. Такие решения применяют в химии, пищевой промышленности, водоподготовке, кислотных и щелочных средах, если конкретный материал совместим с рабочими условиями. Их задача - защитить металлическую основу от контакта со средой и обеспечить нормальную герметичность.

Но футеровка требует аккуратного отношения. Нельзя повреждать покрытие при монтаже, зажимать затвор с перекосом, использовать неподходящие прокладки или ставить изделие туда, где температура, давление или абразивность выходят за допустимые пределы. Если футеровка повреждена, среда может добраться до металла, и вся идея защиты теряет смысл. Футерованный затвор выбирают не просто по DN. Нужно проверить среду, концентрацию, температуру, давление, материал футеровки, материал диска, совместимость с ответными фланцами и требования к монтажу.

Двухэксцентриковые затворы: зачем смещают ось

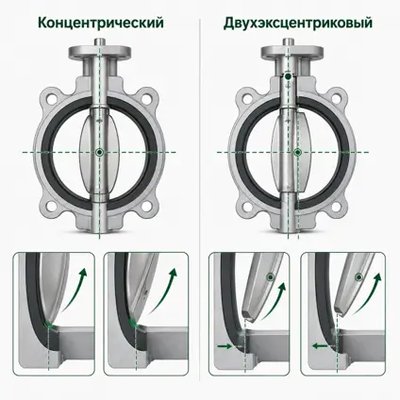

В двухэксцентриковом дисковом затворе ось вала смещена относительно центра диска и оси трубопровода. За счет этого диск при открытии быстрее отходит от седла и меньше трет по уплотнительной поверхности. В обычном концентрическом затворе диск в процессе поворота работает с постоянным контактом с седлом. Это нормально для многих мягких уплотнений, но при более тяжелых режимах такое трение может ускорять износ. Смещение оси уменьшает rubbing-эффект, то есть постоянное скольжение диска по седлу.

Двухэксцентриковые затворы часто рассматривают для более высоких давлений и температур, чем простые затворы с эластичным седлом. Их применяют там, где нужны ресурс, более стабильная работа на циклах, лучшее поведение при перепадах давления и возможность автоматизации.

Типы присоединения: межфланцевый, lug, фланцевый, приварной

Дисковые затворы отличаются способом установки в трубопровод. От присоединения зависят монтаж, ремонтопригодность, вес, возможность работы на конце линии и стоимость. Межфланцевый затвор устанавливают между двумя фланцами трубопровода. Он легкий, компактный и часто применяется в системах воды, вентиляции и общепромышленных линиях. Но такой вариант обычно не используют как самостоятельное окончание трубопровода без ответного фланца.

Затвор lug-типа имеет резьбовые проушины или выступы на корпусе. Его можно крепить к фланцам болтами с двух сторон, а в некоторых исполнениях использовать на конце линии. Двухфланцевый затвор имеет фланцы на корпусе с обеих сторон. Он тяжелее и длиннее межфланцевого, зато удобен там, где нужна более привычная фланцевая установка и жесткое соединение.

Приварной затвор используют там, где разъемное соединение нежелательно. Такой вариант встречается в тяжелых режимах, но ремонт и демонтаж сложнее.

Управление и автоматизация дисковых затворов

Дисковый затвор удобно автоматизировать, потому что диск поворачивается на 90 градусов. В простых узлах используют рукоятку. На больших диаметрах ставят редуктор, потому что момент поворота становится выше. Для дистанционного управления применяют пневматические, электрические или гидравлические приводы. Рукоятка подходит для небольших затворов и нечастого переключения. Редуктор удобен там, где нужно снизить усилие на операторе и сделать ход более плавным. Пневмопривод применяют, если на объекте есть сжатый воздух и нужна быстрая работа. Электропривод выбирают для автоматизированных систем с электрическим управлением. Гидропривод используют реже, обычно на крупных или тяжелых узлах с высоким моментом. При автоматизации важны не только привод и питание. Нужно проверить момент, скорость закрытия, конечные положения, положение при аварии, возможность ручного дублера, место для обслуживания и совместимость с монтажной площадкой.

Слишком быстрое закрытие не всегда полезно. На воде и некоторых жидкостях резкое перекрытие может вызвать гидроудар. Поэтому для автоматизированных затворов часто проверяют не только открыто/закрыто, но и время хода.

Дисковый затвор как регулирующая арматура: где граница

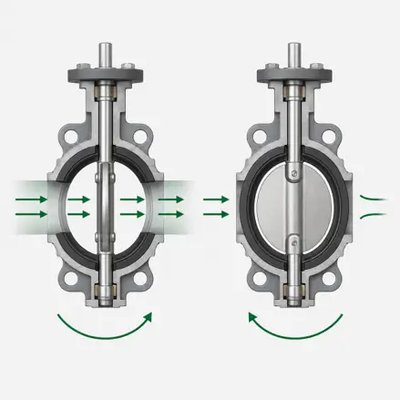

Дисковый затвор может использоваться для легкого регулирования, но это не значит, что любой затвор подходит для точного управления расходом. В промежуточном положении диск остается в потоке и создает местное сопротивление. В зависимости от угла открытия расход меняется нелинейно, а на высоких скоростях могут появляться шум, вибрация и кавитационные риски.

Для простого дросселирования на воде или воздухе затвор может работать нормально, если это допускает производитель и режим не тяжелый. Но для точного регулирования технологического процесса лучше рассматривать регулирующую арматуру или специальные исполнения затворов с расчетной характеристикой. Особенно осторожно нужно относиться к пару, горячим средам, абразиву, высокому перепаду давления и частым циклам. Там промежуточное положение может быстро изнашивать седло и диск.

Лучше сразу определить, для чего нужен затвор: отсечение, запорно-регулирующий режим или полноценное регулирование. От этого зависит конструкция и привод.

Где дисковые затворы применяют

Дисковые затворы часто ставят на воде, сточных водах, вентиляции, воздухе, охлаждающих системах, химических линиях, пищевых производствах, нефтепродуктах, паре, криогенных средах и других участках. Но в каждом случае конструкция будет разной. Для воды и общепромышленных задач часто достаточно концентрического затвора с эластичным седлом. Для химии смотрят футеровку и стойкость материалов. Для более высоких температур и давления рассматривают двухэксцентриковые и трехэксцентриковые конструкции. Для пара и тяжелых режимов особенно важны металлические уплотнения, привод и подтвержденные рабочие параметры. Для пищевых линий смотрят материал, санитарное исполнение и пригодность к мойке.

Частые ошибки при выборе дискового затвора

Первая ошибка - выбирать только по DN. Номинальный размер показывает присоединение, но не говорит о седле, диске, корпусе, давлении, температуре и режиме.

Вторая ошибка - не проверять материал седла. Именно седло часто становится слабым местом. Если материал не подходит к среде или температуре, затвор быстро потеряет герметичность.

Третья ошибка - забывать, что диск остается в потоке. На некоторых средах это важно: диск создает сопротивление, может ловить загрязнения, испытывать нагрузку от скорости потока.

Четвертая ошибка - использовать обычный затвор как регулирующий без проверки. Если нужно точное управление расходом, одной рукоятки с фиксированными положениями может быть мало.

Пятая ошибка - не учитывать тип присоединения. Межфланцевый, lug, двухфланцевый и приварной варианты по-разному ведут себя при монтаже, ремонте и работе на конце линии.

Шестая ошибка - подбирать привод без момента и режима. Привод должен не просто физически встать на затвор, а нормально открывать и закрывать его при рабочем давлении и перепаде.

Что проверить перед заказом дискового затвора

Перед заказом нужно собрать условия работы. Запись "затвор DN 100 PN 16" дает только часть информации. Для точного подбора нужны среда, температура, давление, тип присоединения, материал седла, управление и монтажные ограничения. Давление можно указывать в PN или в барах, если так удобнее по проекту. Главное - не путать номинальное давление с фактическим рабочим режимом. Температура и среда могут снижать допустимые параметры для конкретного материала седла или корпуса.

Минимальный чек-лист:

Если затвор подбирается для замены старого изделия, лучше приложить фото маркировки, паспорт, габариты или чертеж. Особенно важно сверить строительную длину, тип присоединения и материал седла. Визуально похожие затворы могут иметь разные характеристики.

Когда дисковый затвор - хороший выбор

Дисковый затвор хорошо подходит, если нужен компактный и сравнительно легкий узел для перекрытия потока, особенно на среднем и большом диаметре. Он удобен там, где важны короткая строительная длина, простое управление и возможность автоматизации.

Хорошие сценарии:

• вода и водоочистка;
• охлаждающие контуры;
• вентиляция и воздух;
• технологические линии с подходящей средой;
• крупные трубопроводы, где задвижка слишком тяжелая;
• участки, где нужен быстрый поворот на 90 градусов;
• автоматизированные узлы с пневмо- или электроприводом.

Но если требуется полный свободный проход, работа с тяжелой абразивной средой, высокая температура, точное регулирование или особая герметичность, затвор нужно выбирать особенно внимательно. Иногда лучше подойдет задвижка, шаровый кран, шиберная арматура, регулирующий клапан или специальный дисковый затвор с эксцентриситетом.

Вывод

Дисковый затвор стал популярным не случайно. Он компактный, легкий по сравнению со многими типами арматуры, быстро открывается и закрывается, хорошо автоматизируется и удобен на больших диаметрах. Но выбирать его нужно не по одному DN. У дисковых затворов много конструктивных вариантов: концентрические с эластичным седлом, футерованные, двухэксцентриковые, трехэксцентриковые, межфланцевые, lug, двухфланцевые, приварные, ручные и автоматизированные. Каждый вариант решает свою задачу. Если среда спокойная и параметры умеренные, часто достаточно простого исполнения с подходящим седлом. Если есть химия, высокая температура, пар, абразив, большой перепад давления или частые циклы, нужно смотреть конструкцию глубже. Главное правило простое: дисковый затвор подбирают по среде, температуре, давлению, типу седла, присоединению, режиму работы и управлению. Тогда он будет работать как нормальная арматура, а не как "похожая деталь", которая подошла только по размеру.
