ГОСТ 12820-80 и ГОСТ 33259-2015: какой стандарт указывать при заказе фланцев

Старый ГОСТ не нужно игнорировать. Его можно использовать как исходную подсказку. Но финальная заявка должна быть оформлена так, чтобы по ней можно было поставить конкретное изделие без догадок.

Что описывал ГОСТ 12820-80

ГОСТ 12820-80 относился к стальным плоским приварным фланцам. Это важное уточнение. Он не был стандартом на все фланцы вообще. Плоский приварной фланец надевают на трубу и приваривают по окружности. Такая конструкция часто применяется в трубопроводах, где нужно разъемное соединение: для установки арматуры, оборудования, участков трубопровода, которые могут потребовать демонтажа. В старой системе обозначений ГОСТ 12820-80 отвечал именно за конструкцию и размеры плоских приварных фланцев. При этом общая система типов, присоединительных размеров и уплотнительных поверхностей относилась к старой фланцевой серии стандартов. Поэтому сама запись по ГОСТ 12820-80 не всегда раскрывала все, что нужно для современной заявки. На практике это выглядит так. В старом проекте может быть указан фланец по ГОСТ 12820-80. Инженер понимает, что речь идет о плоском приварном фланце. Но поставщику нужно уточнить: какое исполнение поверхности, какой материал, какой ряд, какая группа контроля, какое давление в формате PN и есть ли требования к ответному фланцу.

Коротко:

Главная ошибка здесь простая: считать, что старого номера стандарта достаточно. Для новой поставки лучше расшифровать старое обозначение и собрать полную позицию уже по ГОСТ 33259-2015.

Что изменилось с появлением ГОСТ 33259-2015

ГОСТ 33259-2015 сделал систему обозначений более цельной. Он распространяется на фланцы арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы оборудования, аппаратов и резервуаров на номинальное давление до PN 250. Главное отличие для заказчика: теперь стандарт описывает не один конкретный вид фланца, а несколько типов. В нем есть типы фланцев, формы уплотнительных поверхностей, требования к изготовлению, маркировке, испытаниям и контролю. Для плоских приварных фланцев используется тип 01. Это как раз тот случай, который чаще всего связывают со старым ГОСТ 12820-80. Но в ГОСТ 33259-2015 обозначение стало подробнее. В нем появляется тип фланца, ряд, буквенное исполнение уплотнительной поверхности, материал и группа контроля. Если раньше в заявке часто писали коротко, то теперь корректнее указывать полное обозначение. Оно длиннее, зато снижает риск ошибки.

Пример структуры обозначения:

Именно из-за этого нельзя относиться к ГОСТ 33259-2015 как к простой замене номера. Он меняет не функцию фланца, а язык его описания в заказе. Если этот язык использовать полностью, поставщик и заказчик говорят об одном и том же изделии.

Как ГОСТ 12820-80 связан с типом 01 по ГОСТ 33259-2015

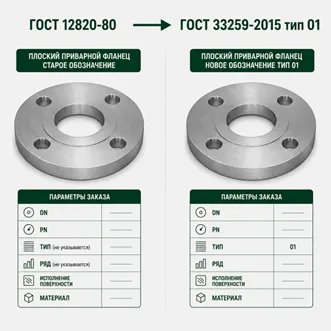

Самая полезная связка для практики такая: плоский приварной фланец по ГОСТ 12820-80 в современной системе обычно рассматривают как фланец тип 01 по ГОСТ 33259-2015. Но здесь нужно быть аккуратными. Тип 01 говорит о конструкции фланца. Он не заменяет остальные параметры. Нельзя увидеть в старой заявке ГОСТ 12820-80 и автоматически написать ГОСТ 33259-2015 без проверки. Например, в ГОСТ 33259-2015 для плоского приварного фланца DN 50 PN 10 приведены соответствия старых и новых обозначений. Старые варианты с разными исполнениями поверхности переходят в новые обозначения с типом 01 и буквенным исполнением: В, Е, F, C, D, L, M и так далее. Это показывает главное: старое исполнение тоже нужно переводить, а не терять при замене стандарта.

Упрощенно связь выглядит так:

Если в старой заявке написано только "фланец ГОСТ 12820-80", это еще не полноценная позиция. Это указание на тип изделия. Дальше нужно восстановить остальные данные.

Почему нельзя просто заменить ГОСТ 12820-80 на ГОСТ 33259-2015

Иногда кажется, что задача простая: было ГОСТ 12820-80, стало ГОСТ 33259-2015. Но такая замена может быть слишком грубой. Причина в том, что старое обозначение часто записано неполно. В проекте могли указать только диаметр, давление и номер ГОСТа. Материал мог быть в другой части спецификации. Исполнение поверхности могли подразумевать по умолчанию. Ряд могли не писать вообще. В старой документации это иногда проходило, потому что все участники проекта понимали контекст. Когда такая запись попадает в новую заявку, контекст теряется. Поставщик видит неполное обозначение и вынужден уточнять. Если не уточнить, можно поставить фланец, который формально похож, но не соответствует требованиям объекта.

Что может потеряться при механической замене:

Здесь не вопрос формальности. Номер стандарта влияет на то, как изделие описано и какие параметры должны быть указаны. Чем подробнее заявка, тем меньше шансов получить "почти такой же" фланец вместо нужного.

Что указывать в заявке по ГОСТ 33259-2015

Хорошая заявка на фланец должна быть такой, чтобы по ней можно было однозначно понять изделие. Не по догадке, не по привычке, не по звонку "а вы что имели в виду", а прямо из строки заказа.

Минимально стоит указать:

Пример полной записи:

Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259-2015

Эта строка читается так: фланец DN 50, PN 10, тип 01, ряд 1, исполнение уплотнительной поверхности В, материал Ст 25, группа контроля III, стандарт ГОСТ 33259-2015.

Это не универсальный шаблон для любого фланца. Это пример логики обозначения. В реальной заявке материал, давление, исполнение поверхности и группа контроля берутся из проекта, условий работы или требований заказчика.

Если в старом проекте указан фланец по ГОСТ 12820-80, лучше не переписывать позицию вслепую. Правильнее сделать так:

1. Определить, что это плоский приварной фланец.
2. Перевести его в тип 01 по ГОСТ 33259-2015.
3. Уточнить DN и PN.
4. Проверить исполнение уплотнительной поверхности.
5. Указать ряд.
6. Подтвердить материал.
7. Добавить группу контроля.
8. Согласовать итоговую строку заказа.

Когда старый ГОСТ все еще может быть полезен

ГОСТ 12820-80 не нужно вычеркивать из технической памяти. Он все еще помогает понять, о каком изделии идет речь. Если заказчик пишет "по 12820", обычно можно предположить, что нужен плоский приварной фланец. Это хорошая отправная точка для уточнения.

Старое обозначение может встретиться:

• в проекте, разработанном до перехода на новую систему;
• в паспорте старого оборудования;
• в архивной спецификации;
• в складской карточке;
• в заявке от клиента, который работает по старой документации;
• в разговоре с монтажниками и эксплуатацией.

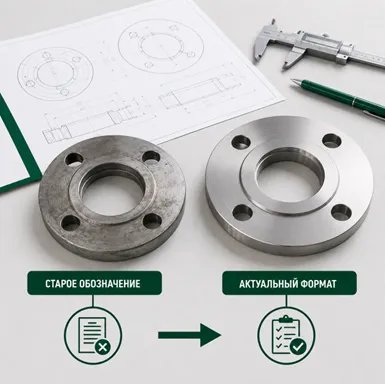

Но использовать старое обозначение как финальную строку для новой поставки рискованно. Оно часто не содержит всех параметров, которые требуются сейчас. Лучший подход: не спорить с клиентом о номере ГОСТа, а спокойно перевести задачу в актуальный формат. Например:

Старый ориентир: нужен фланец 50-16 ГОСТ 12820-80.

Что нужно уточнить: плоский приварной фланец тип 01 по ГОСТ 33259-2015, DN 50, PN 16, ряд, исполнение поверхности, материал, группа контроля.

Такой подход сохраняет смысл старой заявки и доводит ее до нормального технического заказа.

Чем опасна неполная заявка на фланец

Фланец кажется простой деталью, пока он не попадает на монтаж. Там сразу становится видно, насколько точно была оформлена заявка. Если не указать исполнение уплотнительной поверхности, могут появиться вопросы по прокладке. Если не уточнить ряд, можно получить размерное несоответствие. Если не прописать материал, фланец может не подойти под среду или температуру. Если не указать группу контроля, изделие может не пройти приемку на объекте.

Самые частые проблемы:

Фланцевое соединение работает как комплект: два фланца, прокладка, крепеж, затяжка, рабочая среда и давление. Если один параметр выпадает, соединение может собраться плохо или вызвать вопросы уже после поставки.

Как работать со старым обозначением без ошибки

Если в заявке или проекте указан ГОСТ 12820-80, не нужно сразу отбрасывать такую позицию. Сначала ее нужно расшифровать.

Рабочий алгоритм:

1. Проверить, что речь идет именно о плоском приварном фланце.
2. Найти соответствие в ГОСТ 33259-2015.
3. Определить тип фланца. Для плоского приварного это тип 01.
4. Уточнить DN.
5. Уточнить PN.
6. Проверить ряд.
7. Определить исполнение уплотнительной поверхности.
8. Подтвердить материал.
9. Указать группу контроля.
10. Согласовать итоговую строку перед заказом.

Если есть ответный фланец, старая деталь или участок трубопровода, полезно запросить фото маркировки, чертеж, паспорт или замеры. Особенно если объект старый, документация неполная, а оборудование менялось несколько раз. Главное правило: старый ГОСТ дает направление, но не закрывает всю заявку. Он помогает понять тип изделия, а актуальный стандарт помогает оформить поставку так, чтобы фланец был понятен производству, поставщику, монтажу и приемке.

Как лучше формулировать запрос поставщику

Плохой запрос:

Нужен фланец 50-16 ГОСТ 12820-80.

Почему плохо: не хватает данных. Поставщик может понять общий смысл, но для точной поставки ему придется задавать вопросы.

Лучше:

Нужен плоский приварной фланец тип 01 по ГОСТ 33259-2015, DN 50, PN 16. Материал, ряд, исполнение уплотнительной поверхности и группу контроля уточним по проекту.

Еще лучше:

Нужен фланец DN 50 PN 16, тип 01, ряд 1, исполнение В, материал 12Х18Н10Т, группа контроля IV, ГОСТ 33259-2015.

Вторая формулировка уже подходит для первичного подбора. Третья ближе к полноценной заявке. Но материал, исполнение и группа контроля всегда должны соответствовать проекту, среде и условиям эксплуатации.

Если данных нет, лучше честно написать, что есть старое обозначение по ГОСТ 12820-80 и нужен подбор актуального аналога. Это лучше, чем самостоятельно дописать параметры наугад.

Почему ГОСТ 33259-2015 удобнее для новых поставок

ГОСТ 33259-2015 удобен тем, что собирает фланцы в единую систему обозначений. В одной логике описываются разные типы, формы уплотнительных поверхностей, требования к размерам, изготовлению, маркировке, контролю и испытаниям. Для поставки это практично. Не нужно держать в голове старую серию разрозненных ГОСТов и вспоминать, какой документ к какому фланцу относится. В заявке сразу указывают тип фланца и остальные параметры. Для клиента это тоже плюс. Чем полнее обозначение, тем меньше риск получить изделие, которое "почти подходит". Особенно это заметно на объектах, где фланцы соединяются с арматурой, насосами, теплообменниками, аппаратами или участками старого трубопровода. При этом ГОСТ 33259-2015 не отменяет инженерную проверку. Стандарт дает язык и размеры, но выбор все равно зависит от рабочей среды, температуры, давления, материала, прокладки, крепежа и требований проекта.

Короткий ориентир для заявки

Если нужно заказать фланец и в документации встречается ГОСТ 12820-80, можно идти по простой схеме:

Такой порядок особенно полезен, если заявка пришла из старого проекта или от клиента, который сам не уверен, как правильно переписать позицию.

Вывод

ГОСТ 12820-80 до сих пор встречается в заявках не случайно. Он долго использовался для плоских приварных фланцев, поэтому старое обозначение осталось в проектах, складских базах и технической речи. По нему можно понять исходный смысл запроса. Но для новой поставки корректнее использовать ГОСТ 33259-2015. Он дает актуальную систему обозначений и позволяет описать фланец подробнее: DN, PN, тип, ряд, исполнение уплотнительной поверхности, материал и группу контроля. Главное не в том, чтобы просто заменить один номер стандарта другим. Нужно перевести старую позицию в современный формат и проверить все параметры. Тогда фланец будет подобран не по привычному названию, а по реальным требованиям соединения.
