Входной контроль арматуры: паспорт+маркировка — выявить проблемы вовремя

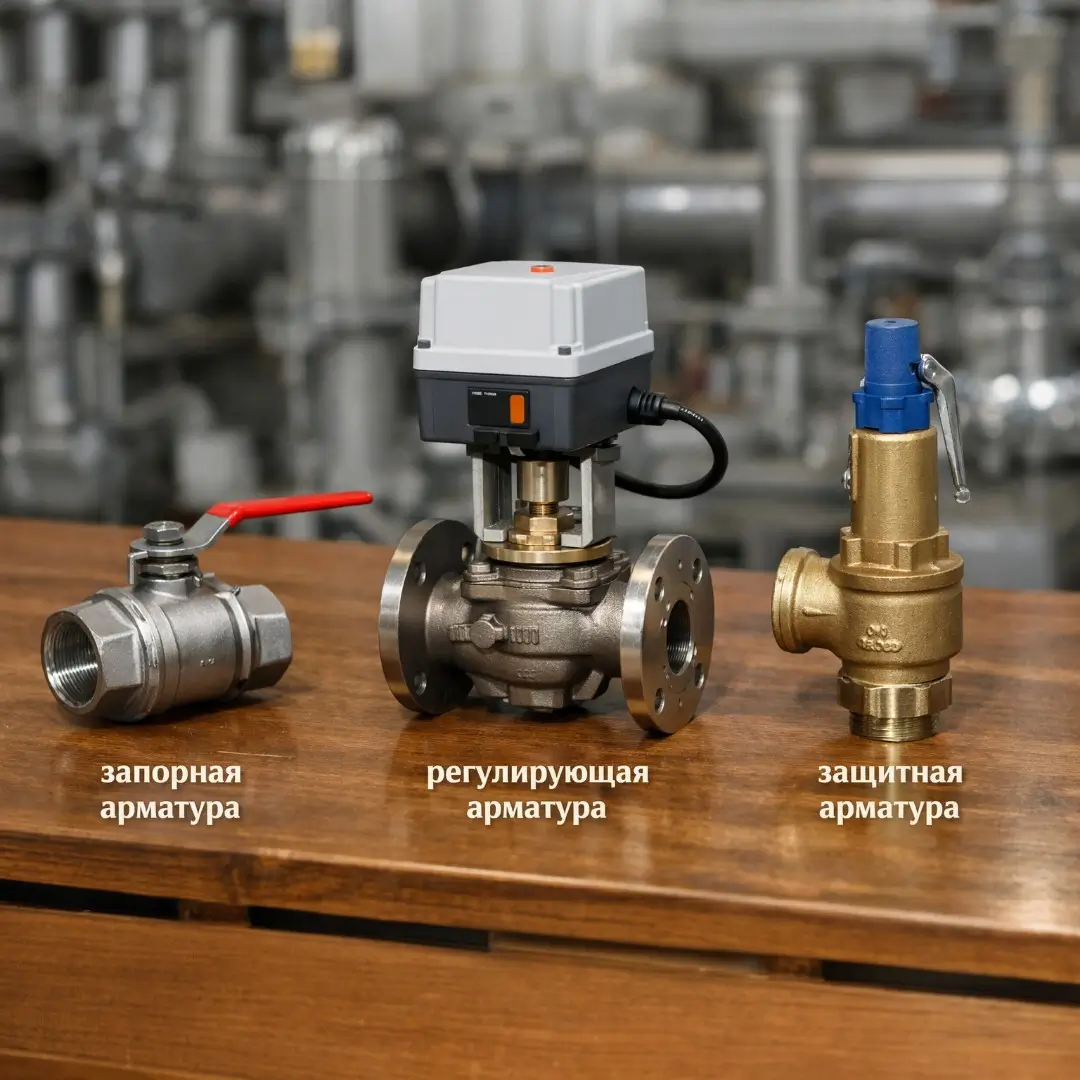

Любая запорная арматура — задвижка, клапан, шаровый кран, затвор — становится частью системы только после того, как её “одобрил” инженер. И ключевая точка этого решения — грамотно организованный входной контроль.

Именно на этапе приемки по документам (прежде всего по паспорту) и визуальному осмотру можно отсеять опасные партии, заметить несоответствие ГОСТ, неправильную маркировку, сомнительные испытания и явные дефекты. Ошибка здесь чревата отказами уже на объекте, авариями и конфликтами с надзором по требованиям ТР ТС 032/2013.

Разберём, что именно должен проверить инженер, и как это влияет на безопасность и надёжность системы.

Роль входного контроля: зачем так внимательно смотреть на арматуру

Входной контроль запорной арматуры — это не формальность, а часть системы управления качеством на предприятии или объекте. Его задачи:

• убедиться, что поставленная арматура соответствует проекту и договору поставки;
• проверить, что изделие произведено по действующим стандартам (ГОСТ, технические условия, отраслевые нормы);
• подтвердить, что проведены необходимые испытания, а их результаты отражены в паспорте;
• выявить дефекты корпуса, уплотнений, резьб, присоединительных поверхностей до монтажа;
• снизить риск отказов на рабочем давлении и обеспечить требуемую герметичность системы.

Чем более системно организован входной контроль, тем меньше “сюрпризов” во время пуска и эксплуатации.

Паспорт на запорную арматуру: ключевой документ при приемке

Первое, с чего начинается приемка — это не осмотр самого изделия, а проверка документации. Главное внимание — на паспорт.

Что проверить в паспорте

1. Наименование и тип изделия
   • вид арматуры (кран, задвижка, клапан и т.п.);
   • тип присоединения (фланцевое, резьбовое, под приварку, межфланцевое);
   • исполнение по среде, давлению, температуре.
2. Основные технические параметры
   • условный проход (Ду / DN);
   • условное давление / класс давления;
   • рабочее давление и температурный диапазон;
   • допустимая рабочая среда (вода, пар, газ, нефть, агрессивные среды).
3. Нормативная база
   • указание стандартов: ГОСТ, ТУ, EN, ISO, API;
   • при необходимости — ссылки на соответствие ТР ТС 032/2013 (Технический регламент Таможенного союза о безопасности оборудования, работающего под избыточным давлением).
4. Раздел “Испытания”
   • какие испытания проведены (прочность корпуса, проверка на герметичность затвора и корпуса);
   • значения испытательного давления;
   • результат (“выдержал”, “годен”, отсутствие замечаний).
5. Сертификаты и отметки ОТК
   • наличие штампа ОТК и подписи ответственного;
   • номера сертификатов соответствия и деклараций.

Если паспорт заполнен неполностью, отсутствуют данные по испытаниям или нет отсылок к необходимым стандартам, такую арматуру стоит дополнительно перепроверить, а в спорных случаях — не принимать до устранения вопросов.

Маркировка: совпадает ли изделие с документами

Следующий шаг входного контроля — сверка фактической маркировки на корпусе арматуры с паспортом и проектной документацией.

Обычно на корпус наносят:

• условный проход (Ду / DN);
• условное давление (PN / Ру);
• стрелку направления потока (если конструкция несимметрична);
• материал корпуса (иногда в виде кодов);
• логотип и наименование производителя;
• год выпуска, серийный или партийный номер;
• обозначение стандарта (ГОСТ, EN и др.).

Инженер при приемке должен убедиться, что:

• маркировка читаемая и не вызывает сомнений;
• параметры на корпусе совпадают с указанными в паспорте;
• стандарт или серия соответствуют проектным требованиям и ссылкам на ГОСТ;
• нет следов перебивки маркировки или её “перекрытия”.

Если корпус размечен иначе, чем в паспорте, это серьёзный повод остановить приемку и запросить официальные разъяснения у поставщика или производителя.

Испытания и герметичность: что должно быть подтверждено

Для запорной арматуры важны два вида испытаний:

1. На прочность — проверка корпуса и элементов на способность выдерживать повышенное давление без разрушения.
2. На герметичность — испытание затвора и/или корпуса на отсутствие протечек при заданном давлении.

В паспорте должны быть указаны:

• вид испытаний (гидравлические, пневматические);
• испытательное давление (как правило, выше рабочего);
• время выдержки;
• результат.

Это особенно важно в контексте требований ТР ТС 032/2013, который устанавливает общие правила безопасности для оборудования, работающего под избыточным давлением. Если арматура попадает под действие этого регламента, факт испытаний и соответствия должен быть подтверждён документально.

Минимум, который обязан проверить инженер:

• испытательное давление не меньше указанного в нормативных документах и ГОСТ;
• тип испытаний соответствует назначению (например, пневмоиспытания для газовых систем);
• нет противоречий между паспортом и сопроводительными сертификатами;
• при визуальном осмотре на стендах (если проводится выборочный контроль на объекте) фактически достигается заявленная герметичность.

Визуальный контроль и типичные дефекты

Даже при идеальной документации дефекты могут проявиться на этапе визуального осмотра. Входной контроль обязательно включает:

• проверку целостности корпуса: отсутствие трещин, раковин, подозрительных наплывов металла;
• оценку качества защитного покрытия: нет ли отслаивания, сколов, участков голого металла;
• состояние резьб, фланцевых поверхностей и приварных кромок;
• отсутствие деформаций, следов ударов и вмятин;
• лёгкость хода шпинделя, штока или рукоятки (без заеданий и “дубового” хода).

Для арматуры с приводом дополнительно смотрят на:

• целостность корпуса привода;
• правильность установки;
• отсутствие механических повреждений на кабельных вводах.

Примеры типовых дефектов при входном контроле

Если обнаружены существенные дефекты, арматуру не допускают до установки, даже если паспорт “красивый”. Документы не отменяют фактическое состояние изделия.

Связь входного контроля с ГОСТ и ТР ТС 032/2013

Многие виды запорной арматуры производятся по ГОСТ или гармонизированным стандартам. Это может быть ГОСТ на конструкцию, на размеры, на методы испытаний и класс герметичности. ТР ТС 032/2013 задаёт рамки безопасности для оборудования, работающего под давлением, и требует:

• подтверждения соответствия (сертификат или декларация);
• проведения испытаний по установленным методикам;
• наличия документации (в том числе паспорта) с полными сведениями об изделии.

Задача инженера при входном контроле — убедиться, что:

• в паспорте и сертификатахесть ссылки на нужный ГОСТ и на ТР ТС 032/2013 (если регламент применим);
• оборудование относится к корректной категории по давлению и объёму;
• формально и фактически арматура может использоваться именно в той системе, для которой её закупили.

Если арматура формально сертифицирована, но её параметры (по паспорту или маркировке) не соответствуют проекту, приёмка должна быть приостановлена до устранения расхождений.

Практический чек-лист для инженера при приемке

Чтобы не упустить важное в потоке поставок, удобно использовать простой чек-лист по входному контролю:

1. Паспорт: есть, оформлен, все ключевые поля заполнены.
2. Тип арматуры и назначение: соответствует спецификации и проекту.
3. Ду, давление, температура: параметры в паспорте ≥ расчётных значений системы.
4. Среда: допускаемая среда совпадает с фактической (вода, пар, газ, нефть и др.).
5. Маркировка: читаемая, без исправлений, совпадает с паспортом и ГОСТ.
6. Испытания и герметичность: указаны виды, pressures, есть отметка о годности.
7. ТР ТС 032/2013 и сертификаты: при необходимости — есть ссылки и номера документов.
8. Визуальный осмотр: нет явных дефектов корпуса, покрытия, резьб и уплотнений.

Только после прохождения всех пунктов арматуру можно считать принятой и допустить к монтажу.

Вывод: входной контроль как защита от проблем на объекте

Грамотно организованный входной контроль — это не “бумажная работа”, а реальный инструмент снижения рисков. Проверяя паспорт, маркировку, результаты испытаний, соответствие ГОСТ и ТР ТС 032/2013, инженер защищает объект от аварий, а эксплуатацию — от ранних отказов. Фактически, каждая принятая единица запорной арматуры — это согласие инженера с тем, что изделие безопасно, соответствует проекту и готово к работе. Поэтому именно на этапе приемки нужно быть максимально внимательным — дешевле “забраковать” сомнительный клапан на складе, чем потом устранять последствия его отказа на работающем трубопроводе.
