Как читать габаритный чертёж трубопроводной арматуры перед заказом

Габаритный чертёж трубопроводной арматуры читают от общего к частному: сначала находят конкретное исполнение и DN, затем сверяют строительную длину, присоединительные параметры, высоту и ширину корпуса, после чего проверяют управление и монтажный доступ. Буквенное обозначение нельзя трактовать отдельно от размерной линии: одна и та же буква у разных производителей может относиться к разным величинам. Таблица под рисунком действует только для той схемы и серии, к которым она приложена. Поэтому перед заказом нужно сопоставлять чертёж выбранной модели с фактической геометрией трубопровода, а не переносить размеры с похожего изделия.

Что показывает габаритный чертёж

Габаритный чертёж показывает внешнюю геометрию изделия и его положение относительно присоединительных частей. По нему оценивают, войдёт ли корпус в отведённое пространство, совпадёт ли разрыв трубопровода со строительной длиной и останется ли место для рукоятки, штока, редуктора или привода. Такой документ не заменяет паспорт, руководство по эксплуатации и рабочий проект, но позволяет проверить механическую совместимость до поставки.

На рисунке обычно присутствуют несколько видов или разрезов. Один вид показывает длину и высоту, другой — фланец, резьбовой конец либо площадку под привод. Размерные линии заканчиваются у тех точек, между которыми измеряется величина. Именно эти границы важнее самой буквы: символ лишь связывает линию на рисунке со столбцом в таблице.

Сборочный чертёж может содержать больше сведений: позиции деталей, разрез корпуса, крепёж и материалы. Для закупки чаще используется упрощённый габаритный или габаритно-присоединительный рисунок. В статье рассматривается именно его практическое чтение.

Почему нельзя начинать с отдельных букв

В каталогах часто встречаются L, H, A, B, C, D и другие обозначения. Строительную длину обычно связывают с L, однако даже здесь нужно проверить начало и конец размерной линии. Для остальных символов единого бытового словаря нет: H может обозначать общую высоту, высоту до оси либо размер отдельного узла; A — ширину, высоту либо параметр площадки. У межфланцевого дискового затвора толщина корпуса в конкретном паспорте обозначена C, тогда как в другом каталоге для неё может применяться L.

Правильный порядок обратный: сначала найти размерную линию на изображении, понять её границы, затем перейти к одноимённому столбцу таблицы и выбрать строку нужного DN. Если рисунок нечитаем, строка таблицы без него не даёт достаточных оснований для заказа.

Что ищем	Где смотреть	Что подтверждает
Конкретное исполнение	Наименование, тип, артикул и строка DN	Что размеры относятся именно к выбранной позиции.
Строительная длина	Линия между крайними плоскостями присоединения	Войдёт ли изделие в разрыв трубопровода.
Присоединение	Вид фланца, резьбы или межфланцевого корпуса	Совместимость с ответными частями.
Габарит	Высота, ширина, вылет рукоятки или привода	Достаточно ли свободного пространства.
Площадка под привод	Вид сверху, стандарт площадки, квадрат штока	Можно ли установить выбранный привод.
Масса и момент	Отдельная таблица технических данных	Нужны ли опоры и достаточен ли привод.

Шаг 1. Убедиться, что открыт чертёж нужного исполнения

Одно семейство арматуры может включать ручное и автоматизированное управление, несколько материалов, классов давления и типов присоединения. Внешне позиции похожи, но длина корпуса, площадка, шток и масса различаются. Поэтому сначала сверяют полное наименование, тип или серию, артикул, DN и PN. Если в документе приведены несколько вариантов, строку выбирают по всем признакам, а не только по диаметру.

Следует учитывать и оговорку о возможных конструктивных особенностях партии. Она не означает, что любые размеры можно считать приблизительными. Критичные присоединительные и монтажные параметры согласовывают по актуальному чертежу поставляемого исполнения, особенно когда свободного места мало или требуется прямая замена.

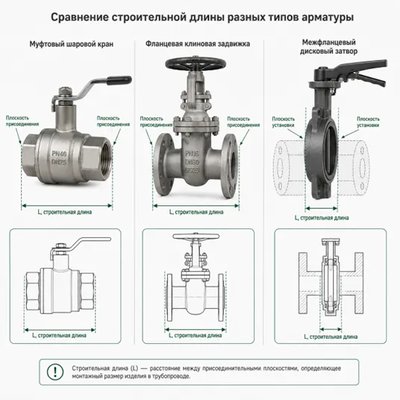

Шаг 2. Найти строительную длину

Строительная длина показывает расстояние между наружными торцевыми плоскостями присоединительных частей. У фланцевой клиновой задвижки размер L проходит между уплотнительными поверхностями крайних фланцев. Для муфтового шарового крана он задаёт общую длину корпуса между торцами резьбовых концов. У межфланцевого дискового затвора эту роль выполняет толщина корпуса между ответными фланцами, но в конкретной таблице она может быть обозначена другой буквой.

Размер L нельзя путать с длиной трубного участка вместе с прокладками, переходниками или муфтами. Также в него не включают рукоятку и привод. При замене установленного изделия сопоставляют одинаковые точки измерения на старом и новом чертежах. Если одна схема измеряет до торца корпуса, а другая — до выступающей части соединения, простое сравнение чисел даст ошибку.

Шаг 3. Разобрать присоединительные размеры

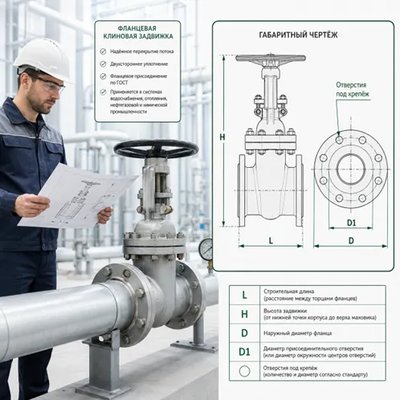

Фланцевая клиновая задвижка

На чертеже фланцевой задвижки вместе с L приведены D, D1, D2, толщина фланца b, высота соединительного выступа f и запись Z-d. Буква D относится к наружному диаметру фланца, D1 — к окружности расположения отверстий, а Z-d показывает их количество и диаметр. Но применять такую расшифровку к любому чужому чертежу автоматически нельзя: её подтверждают геометрия размерных линий и пояснения конкретного документа.

Для прямой замены недостаточно совпадения наружного диаметра. Нужно проверить окружность отверстий, крепёж, уплотнительную поверхность, толщину и стандарт присоединения. Если на чертеже отсутствует часть сведений, их берут из паспорта или запрашивают отдельно.

Муфтовый шаровой кран

У муфтового крана основными монтажными параметрами становятся размер резьбы и строительная длина. В таблице дополнительно показаны внутренний проход d, высота H1 и ширина рукоятки W. Значение d помогает отличить номинальное обозначение присоединения от фактического прохода, а H1 и W позволяют проверить, можно ли полностью повернуть рукоятку.

Само слово «муфтовый» не подтверждает совместимость резьбы. Перед заказом требуется обозначение резьбового соединения, внутреннее или наружное исполнение и применимый способ герметизации. Если этих данных нет на габаритном рисунке, их ищут в характеристиках изделия.

Межфланцевый дисковый затвор

Для дискового затвора проверяют толщину корпуса между фланцами, центрирующие и крепёжные размеры, а также диаметр зоны, в которой поворачивается диск. В паспорте конкретной серии геометрия описана параметрами A, B, C, D и D2. Их смысл читают только по рисунку: отдельно взятая строка таблицы не показывает, к какой точке относится каждое число.

Кроме внешней совместимости, нужно убедиться, что диск свободно поворачивается внутри ответных частей. Корпус может поместиться между фланцами, но кромка затвора упрётся во внутренний диаметр трубы, выступ или неправильно установленную прокладку. Поэтому габаритный рисунок дополняют монтажными требованиями паспорта.

Шаг 4. Проверить высоту, ширину и рабочий габарит

Размеры корпуса отвечают только на вопрос, помещается ли изделие в неподвижном состоянии. Для эксплуатации нужен рабочий габарит — пространство, которое занимают подвижные элементы. Рукоятка шарового крана поворачивается на 90°, шток задвижки перемещается при открытии, а редуктор или электропривод должен сниматься для обслуживания. Эти зоны могут не быть выделены отдельным контуром, поэтому их оценивают по крайним положениям и требованиям документации.

У муфтового шарового крана H1 показывает высоту от нижней точки корпуса до верхнего уровня рукоятки, а W — её длину в представленном положении. У клиновой задвижки H отражает общую высоту конкретного DN. При установке привода вместо ручного управления итоговый размер изменится: понадобится отдельный чертёж узла в сборе.

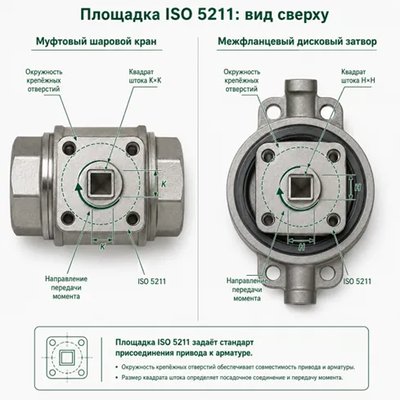

Шаг 5. Прочитать площадку под привод

Наличие площадки не означает совместимость с любым приводом. На чертеже или в таблице проверяют типоразмер по ISO 5211, расположение крепёжных отверстий, размер квадрата или другого соединения со штоком, высоту присоединительного узла и требуемый момент. Например, в паспорте муфтового шарового крана для разных DN приведены сочетания F03-F04, F04-F05, F05-F07 и другие варианты, а также размер квадрата K×K.

У межфланцевого дискового затвора вместе с площадкой указаны размеры K и E, квадрат штока H×H и отдельная таблица крутящего момента. Эти данные позволяют предварительно подобрать привод, но окончательное решение учитывает запас, условия среды, частоту срабатываний и режим безопасности. У клиновой задвижки дополнительно важны шаг резьбы штока и число оборотов, поскольку привод должен обеспечивать требуемый ход, а не только усилие.

Шаг 6. Сверить таблицу размеров со строкой нужного DN

После чтения схемы переходят к таблице. Сначала находят строку с нужным DN или дюймовым размером, затем ведут проверку по столбцам. Нельзя собирать характеристики из разных строк: например, взять L для DN 100, площадку от DN 80 и массу соседней позиции. Если таблица перенесена на другую страницу, заголовки столбцов нужно сопоставить повторно.

Единицы измерения проверяют отдельно. Размеры обычно даны в миллиметрах, масса — в килограммах, момент — в Н·м, но это должно быть явно указано в документе. Запятая в таблице может служить десятичным разделителем, а символ диаметра перед числом не является частью размера.

Пример	Что можно прочитать	Что нельзя заключать без дополнительных данных
Муфтовый шаровой кран	L, проход d, H1, W, площадку ISO 5211 и квадрат штока	Точное исполнение резьбы и габарит установленного привода.
Фланцевая клиновая задвижка	L, H, диаметры фланца, отверстия, массу и параметры верхнего узла	Полную совместимость фланцев без сверки стандарта и уплотнительной поверхности.
Межфланцевый дисковый затвор	Толщину корпуса, основные габариты, площадку, квадрат и момент	Свободный поворот диска без проверки ответных фланцев и внутреннего диаметра трубы.

Как сопоставить чертёж с действующим объектом

Сфотографировать установленное изделие, маркировку и присоединения. Зафиксировать ориентацию потока и положение органа управления.
Найти паспорт или актуальный чертёж существующей модели. Если документа нет, снять размеры между теми же точками, которые показаны на схеме новой позиции.
Сравнить строительную длину и ось прохода. Отдельно проверить фланцы, резьбу или межфланцевую установку.
Оценить неподвижный и рабочий габарит: полный ход штока, поворот рукоятки, пространство для редуктора или привода.
Проверить доступ к болтам, прокладкам и инструменту, а также возможность вывести изделие из разрыва при демонтаже.
Зафиксировать расхождения. Если требуется вставка, переходник или переделка трубопровода, решение согласовать до закупки.

Обмер не проводят на оборудовании под давлением или при опасной температуре. Трубопровод не должен принудительно подтягиваться к новой арматуре: несоосность и монтажные напряжения повышают риск повреждения корпуса и потери герметичности.

Типичные ошибки при чтении чертежа

Считать, что одинаковая буква имеет один смысл во всех каталогах. Значение определяет размерная линия конкретного рисунка.
Выбирать строку только по DN. У одного диаметра могут быть разные PN, материалы, приводы и присоединения.
Путать строительную длину с общей шириной или полным габаритом изделия.
Сверять только наружный диаметр фланца и не проверять окружность отверстий, крепёж и уплотнительную поверхность.
Не учитывать пространство для поворота диска межфланцевого затвора.
Подбирать привод только по обозначению площадки ISO 5211, игнорируя квадрат штока, момент и полный габарит сборки.
Использовать устаревший чертёж другой партии или модификации без подтверждения поставщика.
Оценивать размеры по масштабу картинки. Чертёж может быть уменьшен или растянут при публикации; действуют только числовые значения.

Что указать в запросе на подбор

Если требуется подтвердить взаимозаменяемость, к заявке лучше приложить не только перечень DN и PN. Для проверки нужны:

тип арматуры, назначение и рабочая среда;
полный артикул или маркировка установленного изделия;
строительная длина и точки, между которыми она измерена;
тип присоединения, стандарт или фактические размеры ответных частей;
ограничения по высоте, ширине и монтажному доступу;
вид управления и параметры существующего или нового привода;
фотографии общего вида, маркировки и соединений;
паспорт, чертёж или эскиз с фактическими размерами;
указание, допустима ли переделка трубопровода.

Специалист NEWKEY сможет сопоставить исходные данные с чертежом выбранной модели и отметить расхождения до отгрузки. Если требуется полная геометрическая взаимозаменяемость, это условие следует записать прямо: одинаковые DN и PN сами по себе её не подтверждают.

Частые вопросы

Можно ли определить размеры по фотографии изделия?

Фотография помогает понять тип и ориентацию, но не заменяет чертёж. Перспектива и масштаб искажают расстояния. Для предварительной оценки можно приложить кадр с измерительным инструментом, а критичные параметры подтверждают обмером или документацией.

Всегда ли L означает строительную длину?

Такое обозначение применяется часто и соответствует распространённой практике, однако проверять границы размерной линии всё равно необходимо. На незнакомом чертеже нельзя принимать смысл символа только по памяти.

Почему одного чертежа корпуса недостаточно для арматуры с приводом?

Привод меняет высоту, ширину, массу и центр тяжести узла. Кроме того, требуется место для подключения, настройки и снятия устройства. Поэтому проверяют чертёж полной сборки или совмещают размеры корпуса и выбранного привода.

Если ISO-площадка совпадает, привод точно подойдёт?

Нет. Помимо типоразмера площадки сверяют форму и размер штока, переходную муфту, крепёж, требуемый момент, направление вращения и рабочий ход. Иногда необходим отдельный адаптер или кронштейн.

Можно ли измерять размеры линейкой прямо на распечатанном чертеже?

Нет, если документ не предназначен для измерения по масштабу и это не указано явно. При печати изображение может изменить размер. Для заказа используют числовые значения и единицы из таблицы.

Итог

Габаритный чертёж читают как связанную систему: изображение объясняет смысл размерных линий, а таблица даёт значения для конкретного DN и исполнения. Сначала подтверждают модель, затем находят строительную длину, проверяют присоединение, полный рабочий габарит и площадку под привод. Буквы A, B, C, D, H и L нельзя расшифровывать вне контекста схемы. Сопоставление актуального чертежа с фактическими размерами объекта позволяет выявить несовместимость до закупки и избежать переделки трубопровода во время монтажа.
