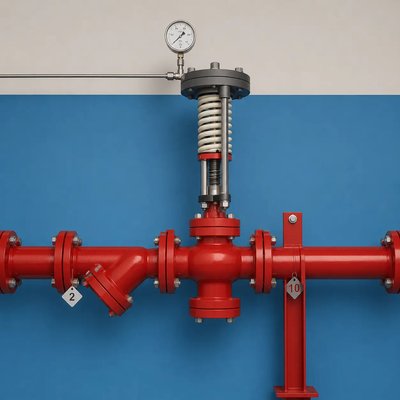

Как подобрать регулирующий клапан для индивидуального теплового пункта

Регулирующий клапан для индивидуального теплового пункта подбирают не по диаметру трубопровода и не только по максимальному расходу. Сначала определяют расчётный режим контура, затем назначают перепад давления на клапане, рассчитывают требуемую пропускную способность и проверяют, сможет ли выбранное исполнение устойчиво работать во всём диапазоне нагрузки. После этого уточняют номинальный диаметр, характеристику регулирования, допустимый перепад, вероятность кавитации и параметры привода. Такой порядок позволяет избежать двух противоположных ошибок: слишком малого клапана, ограничивающего расход, и чрезмерно большого, который большую часть времени работает почти в закрытом положении.

Почему одного DN недостаточно

Номинальный диаметр показывает присоединительный размер, но не описывает гидравлическую способность клапана. Два изделия одинакового DN могут иметь разные значения Kvs, конструкцию затвора и диапазон устойчивого регулирования. Поэтому попытка выбрать позицию "по трубе" часто приводит к завышенной пропускной способности. В ИТП нагрузка меняется в течение суток и отопительного периода. Если клапан слишком велик, требуемый расход обеспечивается при небольшом ходе штока. Привод начинает работать в узкой зоне, малое перемещение вызывает заметное изменение потока, а автоматика чаще корректирует положение затвора. В результате температура может колебаться, хотя формально DN, PN и максимальный расход выбраны правильно.

Слишком малое проходное сечение создаёт другую проблему: при расчётной нагрузке клапан полностью открывается, но расход остаётся недостаточным. Одновременно возрастает потеря давления, а при высокой температуре воды появляется риск кавитации и шума. Поэтому DN определяют после гидравлического расчёта, а не используют как его замену.

Какие исходные данные нужны для подбора

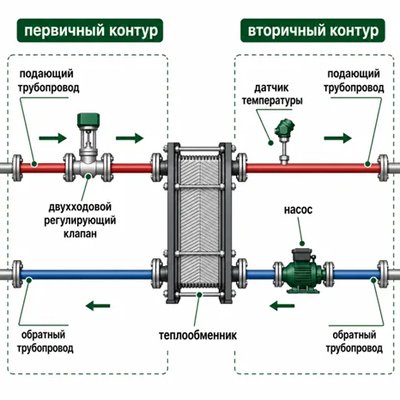

Расчёт начинается с понимания конкретного контура. В одном ИТП могут одновременно работать отопление, горячее водоснабжение, калориферы вентиляционных установок и другие потребители. Для каждого участка назначаются собственные расходы и потери давления, поэтому один и тот же клапан нельзя автоматически переносить между схемами.

Параметр	Для чего требуется
Назначение контура	Определяет схему регулирования и характер изменения нагрузки.
Тепловая мощность	Используется для расчёта расхода теплоносителя.
Температуры подачи и обратной линии	Задают температурный перепад и влияют на расход, плотность воды и риск кавитации.
Расчётный расход	Нужен для вычисления Kv и проверки скорости в присоединительных участках.
Давление до и после узла	Позволяет определить располагаемый перепад и допустимые режимы клапана.
Потери давления потребителя	Нужны для распределения располагаемого напора между теплообменником, трубопроводом и арматурой.
Рабочая среда	Влияет на материалы, уплотнения, плотность и формулу расчёта.
Тип регулирования	Определяет выбор двухходового или трёхходового клапана и форму пропускной характеристики.
Параметры автоматики	Задают управляющий сигнал, питание, время хода и требования к защитному положению.

Для существующего объекта полезно дополнительно получить результаты наладки: фактические расходы, перепады давления в характерных режимах, положение клапана при максимальной нагрузке и историю колебаний температуры. Эти сведения помогают отличить ошибку подбора от неправильной настройки насоса, регулятора перепада или контроллера.

Шаг 1. Определить расчётный расход

Для водяного контура расход связан с тепловой мощностью и разностью температур. В упрощённой инженерной форме массовый расход можно оценить по выражению:

G = 860 × Q / Δt

где G — расход воды, кг/ч; Q — тепловая мощность, кВт; Δt — разность температур между подающей и обратной линиями, °C. Для перевода в объёмный расход учитывают плотность воды при рабочей температуре. Если используется раствор гликоля или другая среда, применять водяное приближение без поправок нельзя: меняются плотность, теплоёмкость и гидравлические потери.

Важно считать расход именно для того участка, на котором установлен клапан. В смесительном узле поток через регулирующий орган может отличаться от общего расхода вторичного контура. Например, через клапан на стороне тепловой сети проходит только расход первичного теплоносителя, тогда как насос вторичного контура перемещает сумму поступающей и подмешиваемой воды.

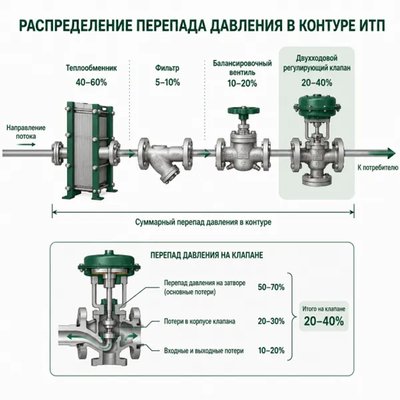

Шаг 2. Определить располагаемый перепад давления

Располагаемый перепад — это разность давления, которую можно распределить между потребителем, трубопроводом и арматурой. Из неё вычитают потери в теплообменнике, фильтре, запорных и балансировочных устройствах, а также на соединительных участках. Оставшаяся часть может быть использована регулирующим клапаном.

Для устойчивой работы нельзя оставлять клапану случайный остаток напора. Нормативный подход требует, чтобы при максимальном расходе перепад на регулирующей арматуре составлял не менее 40 % потерь давления во всей системе автоматического регулирования. На практике это означает, что клапан должен обладать достаточным гидравлическим влиянием на контур, иначе изменение положения затвора будет слабо отражаться на расходе.

Если располагаемый перепад в сети сильно меняется, одного правильного Kvs недостаточно. Перед регулирующим клапаном или на ветви может потребоваться регулятор перепада давления. Он создаёт более стабильные условия, благодаря чему характеристика узла меньше зависит от режима внешней сети и работы соседних потребителей.

Шаг 3. Рассчитать требуемую пропускную способность

Пропускная способность Kv показывает, какой объём воды проходит через клапан за час при заданном перепаде давления. Для воды в практических расчётах используется выражение:

Kv = Qv / √Δp

где Qv — объёмный расход, м³/ч; Δp — перепад давления на клапане, бар. Результат сравнивают с каталоговым значением Kvs, которое характеризует клапан при полном открытии. Для сред, заметно отличающихся от воды по плотности и вязкости, расчёт выполняют с соответствующими поправками.

Выбирать ближайшее большее значение Kvs автоматически не следует. После выбора конкретной модели необходимо пересчитать фактический перепад при расчётном расходе и проверить работу во всём диапазоне. Если запас слишком велик, клапан окажется завышенным. Если выбранное значение не обеспечивает максимальный режим, контур не получит требуемую тепловую мощность.

Пример расчётной логики

Пусть тепловая мощность системы отопления составляет 200 кВт, температурный график вторичного контура — 80/60 °C, а первичного — 130/70 °C. Массовый расход во вторичном контуре будет равен 8600 кг/ч, а через регулирующий клапан первичной стороны — примерно 2870 кг/ч. Если расчётный перепад на клапане принят около 0,20 бар, требуемый Kv для воды составит приблизительно 6,4 м³/ч.

Это ещё не готовая спецификация. Далее необходимо выбрать доступное Kvs, пересчитать фактический перепад, проверить авторитет, номинальный диаметр, допустимый диапазон давлений, температуру, кавитацию и возможности привода. Пример показывает главное: диаметр трубы не участвует в первоначальном определении Kv напрямую — ключевыми величинами являются расход и перепад.

Шаг 4. Проверить авторитет клапана

Авторитет характеризует долю гидравлического сопротивления клапана в регулируемом участке. Чем меньше эта доля, тем сильнее фактическая характеристика узла искажается под влиянием теплообменника, трубопроводов и другой арматуры. При низком авторитете перемещение штока не даёт ожидаемого изменения расхода, особенно в средней и верхней части хода.

Повысить авторитет можно несколькими способами: выбрать меньшее Kvs, увеличить расчётный перепад на клапане, стабилизировать давление регулятором или пересмотреть распределение потерь в контуре. Однако искусственно создавать чрезмерное сопротивление тоже нельзя: это повышает требования к напору, увеличивает шум и может привести к кавитационному режиму.

Форму пропускной характеристики — линейную или равнопроцентную — выбирают с учётом схемы, авторитета и поведения потребителя. Нельзя считать, что один вариант всегда лучше другого. Решение проверяют по характеристике всего регулирующего участка, а не только отдельного изделия.

Шаг 5. Выбрать двухходовую или трёхходовую схему

Двухходовой клапан изменяет поток через регулируемый участок. Его применяют, когда система допускает переменный расход и предусмотрена работа насоса при изменении гидравлического сопротивления. Такое решение часто устанавливают на первичной стороне теплообменника или в независимых схемах присоединения.

Трёхходовой клапан смешивает или разделяет потоки. Он используется в узлах, где требуется поддерживать циркуляцию в контуре при изменении доли горячей воды. Для корректной работы важно учитывать направление потоков, назначение портов и допустимую схему конкретного изделия. Ошибка в подключении меняет его фактическую характеристику и может нарушить регулирование.

Тип клапана нельзя выбирать только по привычной схеме ИТП. Нужно учитывать расположение насоса, требования к постоянству расхода, способ присоединения к тепловой сети и алгоритм автоматики.

Шаг 6. Проверить кавитацию, шум и допустимый перепад

Кавитация возникает, когда местное давление в проточной части падает до давления насыщенного пара, после чего пузырьки схлопываются в зоне восстановления давления. Для клапана это означает шум, вибрацию, повреждение затвора и снижение ресурса. Риск возрастает при высокой температуре воды, большом перепаде и недостаточном абсолютном давлении перед изделием.

Проверку выполняют по абсолютному давлению на входе, температуре среды, давлению насыщенного пара и кавитационному коэффициенту конкретной конструкции. Расчётный перепад во всём диапазоне регулирования не должен превышать допустимое значение для безопасного режима. Коэффициенты следует брать из технических данных производителя или нормативной методики, а не назначать произвольно.

Отдельно проверяют максимально допустимый перепад, при котором клапан и привод способны закрыться и удерживать затвор. Для высоких значений могут потребоваться разгруженная конструкция, иной тип затвора, последовательное дросселирование или другое размещение оборудования.

Шаг 7. Подобрать привод и автоматику

Клапан и привод рассматривают как единый регулирующий узел. Недостаточно совпадения присоединительного интерфейса: привод должен развивать необходимое усилие при максимальном рабочем перепаде, обеспечивать требуемый ход и корректно работать с выбранной характеристикой клапана.

управляющий сигнал контроллера: трёхпозиционный, аналоговый или иной предусмотренный системой;
напряжение питания и доступность резервного питания;
усилие, ход штока или угол поворота;
время полного перемещения и требуемая точность позиционирования;
наличие возвратной пружины и заданное безопасное положение при потере питания;
степень защиты корпуса, температура помещения и допустимая влажность;
обратная связь по положению и возможность ручного управления при наладке.

Безопасное положение определяют по последствиям отказа. Для одного контура требуется перекрыть подачу, для другого — сохранить циркуляцию или исключить замерзание. Поэтому формулировка «нормально закрытый» без анализа схемы не является универсальным решением.

Монтаж и наладка влияют не меньше расчёта

Даже правильно выбранный клапан не обеспечит устойчивое регулирование при загрязнённой среде, ошибочном направлении потока или отсутствии гидравлической балансировки. Перед узлом предусматривают защиту от механических примесей в соответствии со схемой и требованиями изготовителя. Место установки должно позволять обслуживать клапан, привод и фильтр без демонтажа соседнего оборудования.

При пусковой наладке проверяют фактический расход, перепад давления на регулируемом участке, полный ход привода и реакцию температуры на управляющий сигнал. Если клапан почти всегда открыт или закрыт, это повод проверить не только Kvs, но также настройки насоса, регулятора перепада, датчиков и контроллера.

Типичные ошибки при подборе

Выбор по диаметру трубопровода. Одинаковый DN не гарантирует одинаковую пропускную способность.
Расчёт только по максимальному расходу. Без назначенного перепада невозможно корректно определить Kv.
Чрезмерный запас Kvs. Большой клапан снижает управляемость при малых и средних нагрузках.
Игнорирование потерь в теплообменнике, фильтре и арматуре. В результате клапану достаётся иной перепад, чем был принят в расчёте.
Отсутствие проверки кавитации. Особенно опасно для горячей воды при большом снижении давления.
Выбор привода только по питанию и сигналу. Необходимо учитывать усилие, ход, время перемещения и закрытие при расчётном перепаде.
Неверное подключение трёхходового клапана. Перестановка портов нарушает смешение или разделение потоков.
Попытка исправить гидравлическую проблему настройками контроллера. Программная коррекция не компенсирует завышенное Kvs или нестабильный перепад.

Что указать в заявке на подбор

Чтобы подобрать клапан без серии уточняющих запросов, в заявке желательно передать:

схему ИТП или фрагмент регулируемого контура;
назначение системы и тепловую мощность;
расчётный и минимальный расходы;
температуру подачи и обратной линии;
рабочее и максимально возможное давление;
располагаемый перепад и потери давления потребителя;
рабочую среду и её концентрацию, если это не вода;
тип присоединения и желаемый номинальный диаметр, если он ограничен проектом;
управляющий сигнал, питание привода и требуемое положение при отказе;
особые требования к герметичности, материалам и условиям помещения.

Если часть параметров неизвестна, лучше приложить схему и указать, какие значения требуют расчёта. Подмена отсутствующих исходных данных стандартным DN или максимальным Kvs делает подбор формальным и повышает риск ошибки.

Что посмотреть в каталоге NEWKEY

После расчёта следует перейти к регулирующим клапанам с подходящими Kvs, допустимыми температурой и давлением, типом присоединения и совместимым приводом. Для ИТП особенно важно сравнивать не только номинальный диаметр, но и таблицу пропускных способностей, максимально допустимый перепад, характеристику регулирования и доступные варианты автоматики. Если проектная точка находится между каталоговыми исполнениями, требуется пересчёт фактического режима для каждого кандидата.

Частые вопросы

Можно ли поставить клапан того же DN, что и трубопровод?

Можно, если это подтверждено расчётом, но такое совпадение не является обязательным. Регулирующий клапан нередко имеет меньший номинальный диаметр, поскольку определяющим параметром служит Kvs. При этом переходные участки и допустимые скорости проверяют отдельно.

Нужно ли всегда выбирать Kvs с запасом?

Запас не должен быть самоцелью. Выбранное значение обязано обеспечить максимальный расход, но чрезмерное увеличение ухудшает работу при частичных нагрузках. После выбора каталогового Kvs пересчитывают перепад и оценивают весь диапазон регулирования.

Зачем нужен регулятор перепада давления?

Он поддерживает более стабильный перепад на ветви или регулируемом участке. Это уменьшает влияние изменений внешней сети и соседних потребителей на расход через клапан.

Можно ли подобрать клапан без схемы ИТП?

Предварительно — да, если известны расход, среда, температуры и давления. Для окончательного решения схема необходима: она показывает расположение насоса, потребителя, точку стабилизации перепада и направление потоков.

Почему клапан начинает шуметь?

Причинами могут быть чрезмерный перепад, кавитация, высокая скорость, работа почти в закрытом положении или нестабильное давление. Диагностику проводят по фактическим давлениям, температуре, расходу и положению затвора.

Итог

Корректный подбор регулирующего клапана для ИТП строится вокруг проектной точки: расчётного расхода и перепада давления. Затем проверяются Kvs, авторитет, диапазон регулирования, кавитация, допустимый перепад и совместимость с приводом. Номинальный диаметр и тип присоединения выбираются уже в составе этого решения. Если исходные данные неполны, надёжнее сначала восстановить гидравлическую схему контура, чем компенсировать неопределённость увеличенным запасом пропускной способности.
