Регулятор давления после себя: как понять, нужен ли он в вашей системе

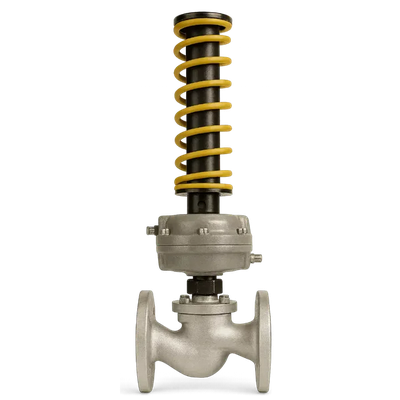

Регулятор давления после себя — это устройство, которое автоматически поддерживает заданное давление после себя, то есть на выходе из узла. Его ставят тогда, когда в системе важно не просто пропустить поток, а удерживать стабильное давление на стороне потребителя, даже если входное давление меняется.

Именно эту задачу он и решает: снижает и стабилизирует давление на выходе до нужного уровня. Поэтому регулятор давления после себя часто используют там, где оборудование, линия или технологический участок чувствительны к перепадам давления.

Путают его обычно с другими решениями по двум причинам. Во-первых, само название не всем очевидно: часть заказчиков ориентируется только на слово «регулятор» и не разделяет, что именно он должен стабилизировать — давление до себя или после себя. Во-вторых, его нередко пытаются заменить другой арматурой: запорной, редукционной без точного понимания режима работы или узлом, который формально похож по функции, но решает другую задачу.

После прочтения этой статьи будет проще понять, как работает регулятор давления после себя, когда он действительно нужен, где ставят регулятор давления после себя и почему корректный выбор регулятора давления после себя всегда начинается не с диаметра, а с рабочих параметров системы.

Что такое регулятор давления после себя и как он работает

Фраза «после себя» означает, что устройство контролирует давление на участке трубопровода после регулятора, то есть со стороны потребителя. Это главный смысл его работы и главный ориентир при подборе.

Если сказать совсем просто, регулятор давления после себя следит за тем, чтобы дальше по линии сохранялось нужное давление. Если давление на выходе начинает расти выше заданного, регулятор прикрывается. Если падает ниже заданного, он открывается сильнее. За счет этого система получает не случайное, а управляемое давление на выходе.

Именно поэтому выражения «регулятор давления на выходе» и «регулятор давления после себя» в практическом смысле относятся к одной задаче: удержанию давления после узла на заданном уровне.

Как регулятор поддерживает давление на выходе

Принцип работы регулятора давления после себя основан на балансе усилий внутри устройства. Регулятор воспринимает давление на выходной линии и в зависимости от его величины изменяет проходное сечение. Когда выходное давление превышает заданное значение, проход прикрывается. Когда выходное давление снижается, проход открывается больше.

С точки зрения эксплуатации это важно понимать так: устройство не просто «душит» поток, а регулирует его так, чтобы на выходе поддерживался стабильный режим. Поэтому схема регулятора давления после себя всегда привязана к точке, где важно удерживать заданное давление для оборудования, участка линии или технологического процесса.

На практике работа узла зависит не только от самого регулятора, но и от исходных данных: давления на входе, требуемого давления на выходе, расхода, температуры среды, перепада давления и характера работы системы. Именно поэтому вопрос «как подобрать регулятор давления после себя» нельзя решать по одному названию изделия.

Где такой регулятор обычно применяется

Где ставят регулятор давления после себя? Там, где нужно защитить downstream-участок, то есть участок после регулятора, от избыточного давления и обеспечить устойчивый режим работы.

Чаще всего это:

• линии подачи к отдельному оборудованию;
• технологические участки, которым нужно стабильное давление;
• системы, где входное давление меняется, а потребителю нужен более ровный режим;
• узлы перед чувствительным оборудованием;
• инженерные сети, где важно не перегружать downstream-линию скачками по давлению.

Для инженера или снабженца здесь важен не общий тип устройства, а постановка задачи. Если цель — удерживать давление у потребителя на требуемом уровне, регулятор давления после себя может быть правильным решением. Если задача другая, например ограничение давления в иной точке системы или выполнение совсем другой функции, то нужен другой тип оборудования.

Что важно понять сразу

Первое: регулятор давления после себя поддерживает стабильное давление после себя, а не перед собой. Это базовый принцип, от которого зависит правильность постановки задачи.

Второе: его нельзя выбирать только по диаметру трубопровода. Диаметр важен, но без давления на входе, требуемого давления на выходе, расхода и данных по среде он ничего не решает.

Третье: для подбора критичны реальные рабочие параметры системы. Один и тот же регулятор не подходит для всех режимов только потому, что совпадает присоединение.

Четвертое: неправильный выбор регулятора давления после себя приводит не просто к неудобству, а к нестабильной работе узла, нештатному режиму и ошибочному ожиданию от оборудования.

Пятое: если задача на подбор сформулирована как «нужен регулятор после себя на такой-то диаметр», исходных данных пока недостаточно. Нужен полный набор параметров.

Когда регулятор давления после себя действительно нужен

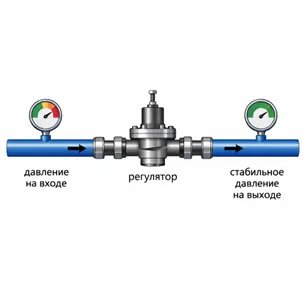

Когда нужен регулятор давления после себя? Тогда, когда нужно обеспечить устойчивое давление после узла при изменяющемся или более высоком давлении на входе. Это типовая задача для участков, где downstream-оборудование должно получать среду в определенном режиме.

Он работает правильно, когда:

• в системе есть избыточное давление на входе;
• на выходе требуется заданное, более низкое и стабильное давление;
• расход находится в рабочем диапазоне регулятора;
• параметры среды и температура соответствуют конструкции изделия;
• задача действительно состоит в стабилизации давления на выходе.

Хороший практический ориентир такой: если проблема системы звучит как «у потребителя должно быть постоянное давление, а на подаче оно гуляет», то регулятор давления после себя может быть именно тем решением, которое нужно.

Когда его путают с другими типами регуляторов

Путаница возникает чаще всего на этапе запроса. Клиент говорит: «Нужен регулятор давления», но не уточняет, что именно требуется стабилизировать. В результате под одним и тем же названием могут обсуждать разные устройства.

Ошибки возникают, когда:

• под задачей стабилизации давления на выходе подразумевают совсем другой функционал;
• регулятор после себя путают с устройством, которое реагирует на давление в другой точке системы;
• вместо постановки задачи называют только тип арматуры и диаметр;
• ожидают, что регулятор сам компенсирует любые проблемы схемы, даже если причина не в давлении, а в расходе, гидравлическом расчете или неверной компоновке узла.

Именно поэтому схема регулятора давления после себя и место установки должны обсуждаться не отдельно от системы, а в связке с реальной задачей.

В каких случаях он не решает проблему системы

Регулятор давления после себя не является универсальным ответом на любой сбой в трубопроводе. Он не исправит ошибку расчета расхода, не заменит корректную настройку всего узла и не решит проблему, если сам характер процесса требует другого принципа управления.

Он может не помочь, если:

• основная проблема связана не с избыточным давлением, а с дефицитом расхода;
• входное давление недостаточно для стабильной работы в требуемом диапазоне;
• расход сильно выходит за рабочие пределы;
• среда или температура не соответствуют конструкции регулятора;
• заказчик пытается решить одной арматурой задачу, для которой нужен иной узел или иной принцип регулирования.

Именно здесь чаще всего и появляется разрыв между ожиданием и результатом: устройство выбрано «по названию», а не по реальным условиям эксплуатации.

Основные параметры регулятора давления после себя

Что проверять на практике

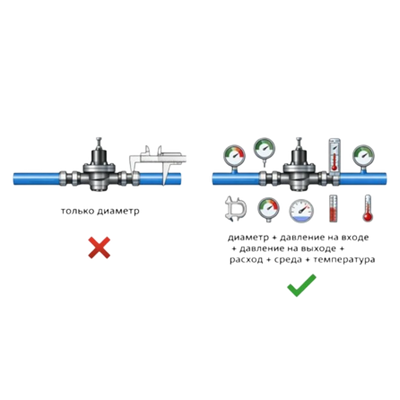

В паспорте регулятора нужно смотреть не только на условное обозначение и диаметр. В первую очередь важны рабочие ограничения и диапазон применения.

Нужно проверить:

• допустимое давление на входе;
• диапазон настройки давления на выходе;
• рабочую среду;
• температурные ограничения;
• материалы корпуса и внутренних элементов;
• особенности монтажа и направления потока;
• условия нормальной эксплуатации.

Если этих данных недостаточно, то по одному паспорту вопрос не закрыт. Значит, нужна дополнительная техническая проверка у поставщика.

Что уточнять у поставщика

У поставщика важно уточнять не просто наличие изделия, а соответствие вашей задаче. Правильный диалог строится не вокруг фразы «нужен регулятор после себя», а вокруг исходных данных системы.

Что имеет смысл уточнить:

• подходит ли модель под ваше входное давление;
• можно ли стабильно удерживать требуемое давление на выходе;
• в каком диапазоне расхода регулятор работает корректно;
• совместимы ли материалы с вашей средой;
• как устройство ведет себя в переменном режиме;
• есть ли особенности по монтажу, настройке и запуску.

Именно на этом этапе становится понятно, как подобрать регулятор давления после себя не формально, а по реальным параметрам.

Что проверять перед монтажом и запуском

Перед монтажом и запуском важно убедиться, что не потерялась логика подбора. Даже правильно выбранный регулятор может работать некорректно, если он установлен без учета схемы, направления потока и реального режима работы.

Перед запуском стоит проверить:

• совпадает ли фактическое направление потока со схемой установки;
• соответствует ли место монтажа задаче удержания давления именно после регулятора;
• есть ли реальные данные по давлению на входе и ожидаемому давлению на выходе;
• не отличается ли фактическая среда от той, под которую выбирали изделие;
• не выходит ли температура за рабочий диапазон;
• соответствует ли реальный режим расхода тому, под который подбирался узел;
• правильно ли выполнена первичная настройка.

Таблица-проверка
