Можно ли устанавливать дисковый затвор вертикально: положение вала, диска и привода

Короткий ответ: чаще всего дисковый затвор можно поставить на вертикальный участок трубопровода. Но это не означает, что его можно повернуть любой стороной и забыть о монтажном положении. Нужно проверить паспорт конкретной модели, оставить место для поворота диска и правильно расположить вал и привод. Ошибка в ориентации не всегда проявляется сразу: затвор может сначала работать, а затем начать туго закрываться, быстрее изнашивать уплотнение или собирать грязь в нижней части корпуса.

Под дисковым затвором здесь понимается устройство с круглым диском, который поворачивается вокруг своей оси и перекрывает проход. Вал, или шток, соединяет диск с рукояткой, редуктором либо приводом. Поэтому, когда говорят о монтажном положении, важно различать три вещи: куда идёт трубопровод, где находится ось вала и с какой стороны установлен механизм управления. Для чистой воды, теплоносителя или воздуха допустимых вариантов обычно больше. Для сточных вод, суспензий и среды с песком правила строже. В таких условиях производители часто рекомендуют располагать вал горизонтально, чтобы вес диска и вала не создавал постоянную одностороннюю нагрузку на седло и чтобы отложения не скапливались у нижней опоры. Это рекомендация по конкретному типу изделия, а не универсальный закон для всех дисковых затворов.

Можно ли ставить дисковый затвор на вертикальный трубопровод

Да, вертикальный участок сам по себе не запрещает установку. Межфланцевые и фланцевые модели применяют на стояках, подъемах и спусках трубопровода. Главный вопрос заключается не в том, вертикальная ли труба, а в том, разрешает ли выбранная конструкция такое положение и удаётся ли обеспечить нормальную работу диска, уплотнения и привода.

Перед монтажом проверьте четыре пункта: монтажные положения в паспорте, направление потока, свободный габарит диска и доступ к механизму управления. Если в документации прямо указано только одно положение, это требование имеет приоритет над общими советами. Если ограничений нет, ориентируются на рабочую среду и удобство обслуживания.

Условие	Что обычно допускается	Что проверить обязательно
Чистая вода или теплоноситель	Горизонтальный и вертикальный участок, если это разрешено паспортом	Ход диска, положение привода, отсутствие контакта с трубой
Вода с песком, стоки, суспензия	Вертикальная труба возможна, но вал лучше расположить горизонтально	Риск отложений, нагрузку на седло и нижнюю опору вала
Агрессивная или горячая среда	Только в пределах материалов и температур конкретной модели	Манжету, диск, корпус, привод и защиту от конденсата
Затвор с электроприводом	Положение выбирают по габаритному чертежу и руководству на привод	Доступ для настройки, кабельный ввод, защиту от воды и перегрева

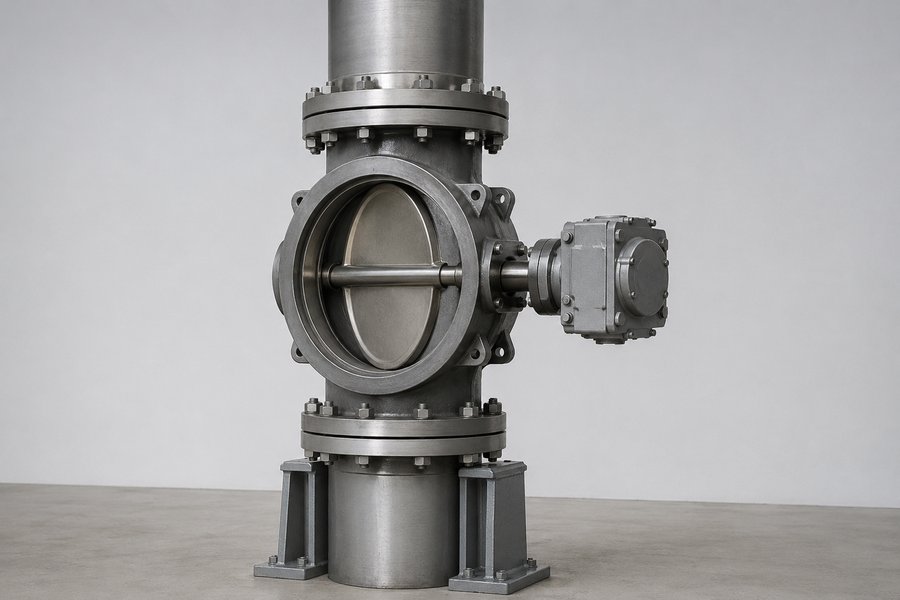

Почему положение вала важнее, чем направление трубы

У дискового затвора диск закреплён на валу и весит заметно больше, чем кажется по фотографии. Если вал стоит вертикально, вес диска постоянно передаётся в одну зону уплотнения и опор. Для небольшой модели с чистой средой это может быть допустимо. На большом диаметре или в загрязнённом потоке такая нагрузка становится одним из факторов износа. Когда вал расположен горизонтально, диск опирается на обе стороны более равномерно. В нижней части корпуса остаётся меньше условий для накопления твёрдых частиц вокруг нижнего конца вала. Именно поэтому в инструкциях к промышленным затворам горизонтальное положение вала часто называют предпочтительным для абразивной и загрязнённой среды.

Что означает «вал горизонтально»

Это не означает, что сама труба должна лежать горизонтально. Вал проходит поперёк прохода, и его ось располагается примерно параллельно полу. Трубопровод при этом может идти вертикально вверх или вниз. На схеме это выглядит так: труба стоит, а рукоятка или привод находятся сбоку, а не строго под диском.

Когда вертикальный вал всё же возможен

Если среда чистая, диаметр небольшой, а производитель не ограничивает положение, вертикальный вал может быть допустим. Такое решение иногда выбирают из-за тесной компоновки или необходимости поставить привод сверху. Но его нельзя считать правильным «по умолчанию». При замене затвора на существующем участке сверяйте паспорт новой модели, даже если прежнее устройство годами стояло в похожем положении.

Как ориентировать затвор на горизонтальном трубопроводе

На горизонтальной трубе обычно стараются установить вал горизонтально. Это особенно разумно для сточных вод, охлаждающей воды с механическими примесями и других потоков, где осадок может оседать в нижней части. Привод или редуктор при этом размещают сбоку либо сверху, если так удобнее обслуживать и если это допускает инструкция.

Не следует выбирать положение только по тому, куда «смотрит» рукоятка. Сначала убедитесь, что диск свободно поворачивается внутри трубы. Затем проверьте, что рукоятка, маховик, редуктор или привод не упираются в стену, соседний фланец, теплоизоляцию и кабельные трассы.

Положение трубопровода	Предпочтительная ориентация вала	Практический смысл
Горизонтальная труба	Горизонтально, особенно при загрязнённой среде	Меньше неравномерная нагрузка на седло и риск отложений у нижней опоры
Вертикальная труба	Обычно горизонтально, если паспорт не требует иного	Ось трубы может быть вертикальной, а ось диска поперечной
Наклонная труба	Выбирают по паспорту и фактическому доступу	Проверяют, куда будет стекать вода и где окажется привод
Участок в приямке или на улице	Вал горизонтально, привод не в нижней точке	Так проще защитить механизм от грязи, луж и случайного затопления

Где размещать рукоятку, редуктор и привод

Управление должно быть доступно оператору и не попадать в зону, где постоянно скапливается вода, конденсат, грязь или горячий воздух. Поэтому привод часто ставят сверху или сбоку. Но правило «привод всегда только сверху» тоже неверно: для некоторых узлов боковое положение удобнее, а окончательное решение задают габаритный чертёж и руководство на конкретное устройство.

Ручная рукоятка

Рукоятку располагают так, чтобы оператор видел указатель положения и мог повернуть её на полный рабочий угол. Если рукоятка упирается в стену или соседнюю трубу, попытка увеличить усилие трубой-удлинителем может повредить шток и седло. Для крупного DN вместо рукоятки обычно используют редуктор.

Редуктор

Редуктор допускает больше вариантов по положению, но ему тоже требуется место для вращения маховика и снятия крышки. Не закрывайте механизм теплоизоляцией без предусмотренного доступа. После монтажа проверьте, что указатель редуктора действительно совпадает с фактическим положением диска.

Пневматический привод

Для пневмопривода заранее оставляют место под рабочий ход, пневмолинию и обслуживание распределителя. Шланг не должен тянуть корпус в сторону или образовывать низкую петлю, где будет скапливаться конденсат. Если привод установлен сбоку, проверьте, что его масса не передаётся на тонкую стенку трубопровода без опоры.

Электрический привод

Электропривод ставят так, чтобы можно было открыть крышку, выполнить настройку концевых выключателей и заменить кабельный ввод. Кабель обычно прокладывают с каплеотводящей петлёй, чтобы вода не стекала прямо к корпусу. Степень защиты привода не отменяет требований к монтажу и не разрешает оставлять корпус в постоянно затопляемом месте.

Механизм управления	Где удобнее разместить	Основной риск при плохом выборе
Рукоятка	Сбоку или сверху, с полным доступом к повороту	Рукоятка упирается в соседние детали, оператор прикладывает чрезмерное усилие
Редуктор	Сбоку или сверху, с доступом к маховику и крышке	Невозможно обслужить механизм или неверно читается указатель
Пневмопривод	С учётом хода, пневмолинии и отвода конденсата	Перекос, нагрузка на шток, вода в пневмолинии
Электропривод	В сухой доступной зоне, с правильным вводом кабеля	Вода в корпусе, перегрев, отсутствие места для настройки

Нужно ли соблюдать направление потока

У многих дисковых затворов поток может идти в обе стороны. Но считать это свойством любой модели нельзя. На корпусе может быть стрелка, а в паспорте может быть указана предпочтительная сторона установки. Это бывает связано с формой диска, профилем седла, рабочим давлением и тем, как изготовитель проверял герметичность. Если на корпусе есть стрелка, при монтаже ориентируйтесь на неё. Если стрелки нет, найдите в документации раздел о направлении потока. При замене устройства полезно сфотографировать старую установку, но фотография не заменяет паспорт. Особенно внимательно проверяйте направление для моделей с приводом и для сред, где важна герметичность в одном конкретном направлении.

Что проверить перед установкой

Ориентация затвора не исправит ошибки в подборе. До начала работ сверяют DN, PN, температуру, материал корпуса, диска и манжеты, а также совместимость со средой. В каталоге NEWKEY доступны межфланцевые и фланцевые исполнения, ручные модели и варианты с пневматическими или электрическими приводами, поэтому монтажное положение нужно сопоставлять с конкретной карточкой и чертежом изделия.

Сверьте модель, DN и PN на маркировке с заявкой и проектом.
Проверьте, допускает ли паспорт вертикальную установку и выбранное положение вала.
Убедитесь, что диск в открытом положении не задевает трубу, фланец или выступающую прокладку.
Проверьте соосность труб и параллельность фланцев. Затвором нельзя стягивать перекошенный участок.
Оставьте место для полного хода рукоятки, редуктора или привода.
Убедитесь, что трубопровод имеет собственные опоры и не висит на корпусе затвора.
Проверьте направление потока по стрелке и руководству.
До подачи давления несколько раз переведите диск из открытого положения в закрытое и обратно.

Подробную последовательность установки межфланцевой модели, включая полуоткрытое положение диска, центровку и равномерную затяжку крепежа, смотрите в статье про монтаж межфланцевого дискового затвора. В этой статье мы не повторяем весь монтаж, а разбираем именно ориентацию узла.

Типичные ошибки при вертикальной установке

Иногда корпус разворачивают так, чтобы привод не мешал, не проверяя положение вала. На чистой воде ошибка может долго оставаться незаметной. На среде с твёрдыми частицами она ускоряет износ и усложняет обслуживание.

Привод оказывается в нижней точке

Нижнее положение само по себе не является автоматическим запретом, но в приямке, на улице или рядом с промывочными линиями оно повышает риск попадания воды и грязи. Если другого варианта нет, нужны защита, дренаж и подтверждение допустимости от изготовителя.

Не проверяют свободный ход диска

После поворота корпуса на вертикальном участке меняется доступ к крепежу и иногда к внутреннему диаметру ответных деталей. Диск может задевать трубу только в одном положении. Поэтому проверку выполняют до подачи давления и повторяют после окончательной затяжки фланцев.

Трубопровод держится на затворе

Корпус рассчитан на рабочее давление, а не на вес длинного участка трубы. Отсутствие опор передаёт изгибающий момент на фланцы, корпус и привод. Если после установки затвор приходится «подтягивать» трубой или болтами, геометрию участка нужно исправить.

Примеры для разных рабочих сред

Для чистых систем отопления и водоснабжения обычно важнее доступ к приводу, правильный DN и совместимость манжеты с температурой. Вертикальный стояк допустим при наличии разрешения в паспорте. Вал выбирают горизонтальным, если это не ухудшает обслуживание.

Сточные воды и загрязнённые потоки

Здесь твёрдые частицы и осадок сильнее влияют на ресурс. Горизонтальный вал обычно предпочтительнее, а привод не размещают в месте, где на него попадает сток. Перед вводом в эксплуатацию проверяют, что диск не цепляет отложения и что очистка узла возможна без демонтажа всей линии.

Пищевая и химическая среда

Для таких систем дополнительно оценивают материал диска и уплотнения, требования к мойке и доступность всех поверхностей. Положение выбирают не по внешнему виду узла, а по паспорту, санитарным требованиям объекта и фактической температуре среды.

Частые вопросы

Можно ли установить дисковый затвор на вертикальном стояке?

Обычно да, если конкретная модель допускает такое положение. Вал при этом часто стараются расположить горизонтально, особенно в загрязнённых потоках.

Можно ли ставить вал строго вертикально?

Иногда можно, но это не универсальный вариант. Для чистой среды и небольшой модели он может быть разрешён. Для абразивной среды лучше выбрать горизонтальный вал, если иное не указано изготовителем.

Обязательно ли ставить привод сверху?

Нет. Привод размещают там, где есть доступ, защита от воды и достаточно места для обслуживания. Сверху или сбоку обычно удобнее, но окончательное решение принимают по руководству и габаритному чертежу.

У всех дисковых затворов поток может идти в обе стороны?

Нет. У многих моделей направление двустороннее, но наличие стрелки на корпусе или особого требования в паспорте имеет приоритет.

Можно ли поворачивать привод после монтажа?

Только если конструкция привода и затвора это допускает. Перед перестановкой проверяют механические упоры, положение диска, крепёж и инструкции на привод. Самовольный поворот может сбить конечные положения.

Что делать, если после установки затвор стал туго закрываться?

Сначала остановить участок и снять давление. Затем проверить соосность фланцев, выступ прокладки, касание диска, положение вала и настройку привода. Не следует лечить проблему бесконечной затяжкой крепежа.

Итог

Дисковый затвор можно устанавливать на вертикальном трубопроводе, но правильность монтажа определяется не одним фактом «труба стоит вертикально». Нужно учитывать конструкцию конкретной модели, свойства среды, положение вала, габариты привода и направление потока. Для загрязнённых и абразивных потоков горизонтальная ось вала обычно является более безопасным выбором. Для чистых сред возможны другие варианты, если их разрешает паспорт.

Перед монтажом проверьте свободный поворот диска, соосность фланцев, собственные опоры трубопровода и доступ к управлению. Подобрать подходящее исполнение можно в разделе дисковых затворов NEWKEY, а для узлов с автоматикой отдельно сравнить модели с приводами в сборе. Если монтажное положение нестандартное, перед заказом передайте менеджеру схему участка, DN, рабочую среду и фотографию существующего узла.
