PN16 и PN40: в чём разница и почему давление имеет значение

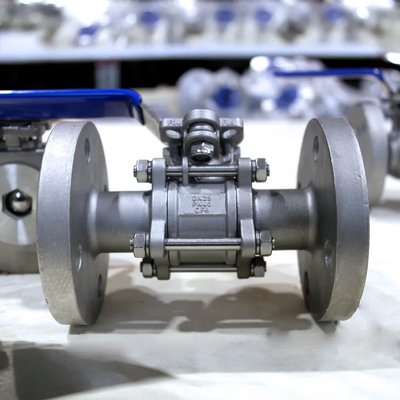

Что такое PN16 и PN40, почему давление — это главный параметр надёжности трубопроводной арматуры, и как отличить настоящие краны высокого давления от упрощённых аналогов. Объясняем, почему нержавеющая сталь AISI 304 и AISI 316Ti выдерживает экстремальные нагрузки и почему фланцевые краны PN40 — это инвестиция в безопасность.

Что означает PN и откуда взялась эта классификация

Маркировка PN (Pressure Nominal) впервые появилась в немецких стандартах DIN 2401 ещё в 1950-е годы. Система была создана для унификации трубопроводной арматуры в Европе, чтобы соединения разных заводов можно было стыковать без переработки фланцев. Позже обозначение PN стало международным и вошло в стандарты ISO 7005, EN 1092 и ГОСТ 26349-84.

Простыми словами: PN — это давление в барах, которое арматура выдерживает при температуре +20 °C. То есть PN16 = 16 бар, PN40 = 40 бар. Но фактическое рабочее давление зависит не только от цифры, а и от материала корпуса, конструкции фланцев, типа уплотнений и даже точности сварки.

Когда говорят «PN16 и PN40 — почти одно и то же», это грубая ошибка. Разница между ними заложена в инженерной логике: фланцы PN40 тяжелее, корпус толще, болты крупнее, а герметичность выше.

Историческое развитие стандартов давления

Стандарт	Год	Что определяет	Регион
DIN 2401	1952	Первое определение PN	Германия
ISO 7005	1988	Унификация размеров	Международный
ГОСТ 26349	1984	Давления PN 6–160	СССР/Россия
EN 1092-1	1997	Современный европейский стандарт	ЕС

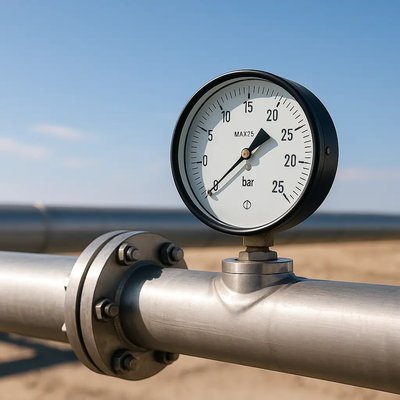

Физика давления: почему 40 бар — это не "чуть больше", а вдвое сильнее

Чтобы понять разницу, представьте трубу DN50 с внутренним диаметром 50 мм. При давлении 16 бар на каждый квадратный сантиметр действует сила 16 кг. При 40 бар — уже 40 кг. На корпус фланцевого крана это создаёт усилие свыше 8 тонн на квадратный дециметр! Поэтому PN40 требует совершенно другой конструкции корпуса, усиленных фланцев и болтов.

Нержавеющая сталь AISI 304 и 316Ti обеспечивает высокую пластичность при нагрузках и не теряет прочности при нагреве. В отличие от углеродистых сталей, она не "устаёт" при циклических скачках давления, а это значит, что кран PN40 выдержит сотни тысяч открытий-закрытий без потери герметичности.

Сравнение прочностных характеристик

Показатель	PN16	PN40
Давление (бар)	16	40
Испытательное давление	24	60
Температура эксплуатации	до +200 °C	до +450 °C
Ресурс циклов	~50 000	> 150 000
Материал	Углеродистая сталь	AISI 304 / 316Ti

AISI 304 и AISI 316Ti — надёжные сплавы для высокого давления

Нержавеющие стали обладают уникальной комбинацией свойств: высокой прочностью, устойчивостью к коррозии и стабильностью при нагреве.

AISI 304 — классическая нержавейка для воды, пара и пищевых продуктов.
AISI 316Ti — модифицированный вариант с добавлением титана, защищающий металл от межкристаллитной коррозии и выгорания при +450 °C.

Именно поэтому в химической, нефтегазовой и энергетической промышленности PN40 краны делают только из этих сплавов. Углеродистая сталь подвержена ржавчине и растрескиванию при термоциклах, тогда как нержавейка сохраняет герметичность десятилетиями.

Сравнение свойств AISI 304 и AISI 316Ti

Характеристика	AISI 304	AISI 316Ti
Максимальное давление	до 40 бар	до 40 бар
Рабочая температура	до +350 °C	до +450 °C
Устойчивость к кислотам	Средняя	Высокая
Стойкость к термоударам	Высокая	Очень высокая

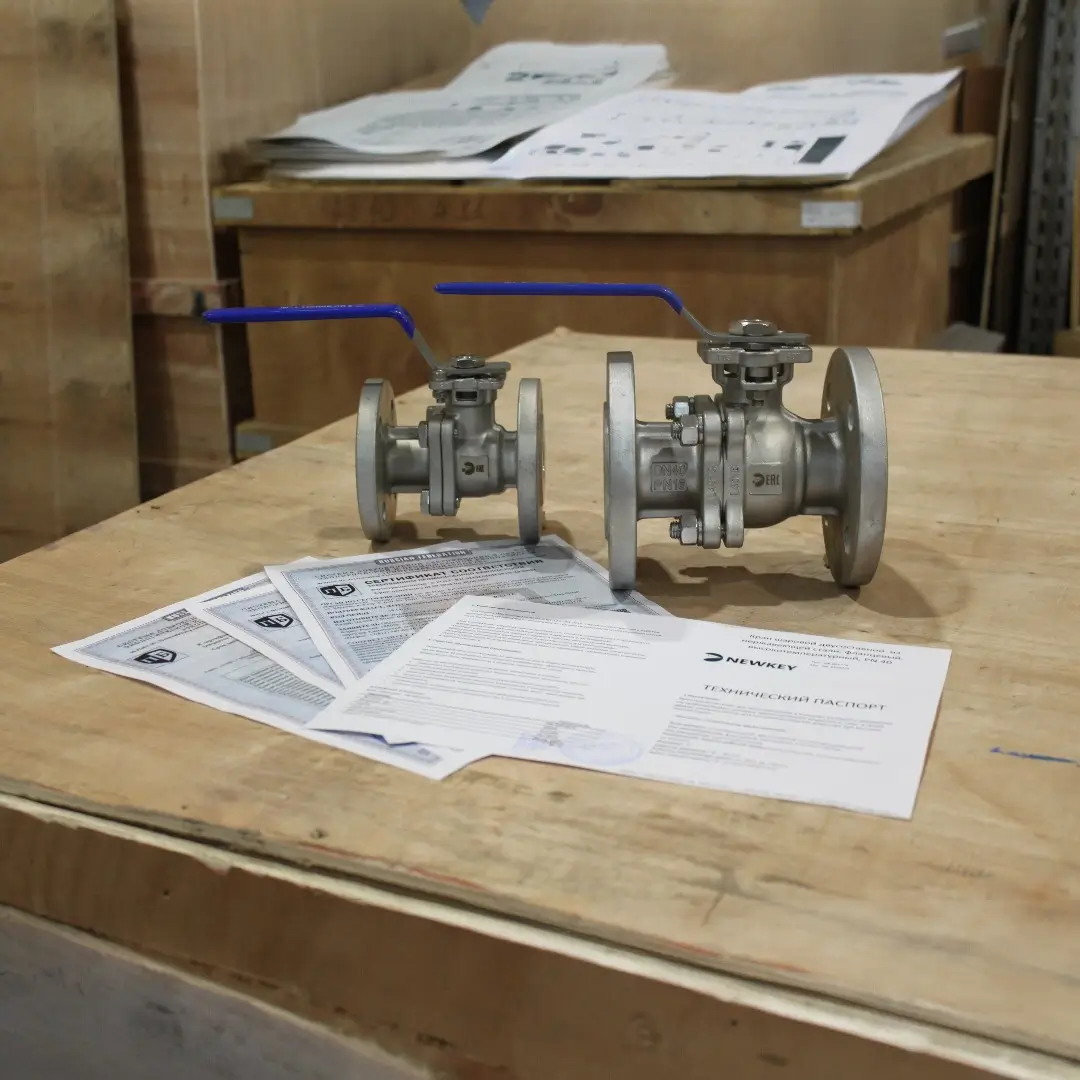

PN16 против PN40: реальные различия по конструкции

Толщина корпуса, фланцы, масса и болтовой ряд

На первый взгляд краны PN16 и PN40 одинаковы, но при измерениях видно: фланцы PN40 толще на 25–30 %, масса больше на треть, а диаметр болтов — увеличен. Всё это гарантирует стойкость к изгибу и вибрации. Краны PN40 выполняются по стандартам DIN EN 1092-1, ГОСТ 12821 и ANSI B16.5, что обеспечивает совместимость с импортным оборудованием.

В нашем каталоге предствлены шаровые краны PN16 и PN40.

Геометрия фланцев DN50 PN16 и PN40

Параметр	PN16	PN40
Толщина фланца	18 мм	20 мм
Диаметр болтов	M16	M20
Масса изделия	4,8 кг	7,2 кг
Испытательное давление	24 бар	60 бар

Мошенничество на рынке: когда PN16 выдают за PN40

Как определить подделку

Недобросовестные производители часто маркируют краны PN16 как PN40, чтобы повысить цену. Отличить можно по:

весу (настоящий PN40 тяжелее минимум на 30 %);
толщине фланца (не менее 25 мм для DN50);
паспорту — должно быть испытание при 60 бар;
чёткой гравировке PN, DN, материала, температуры.

При эксплуатации такие "PN40" быстро теряют герметичность, шпильки вытягиваются, фланцы коробит. В системах с паром это может привести к аварии.

Признаки подделки PN40

Признак	Оригинал	Подделка
Масса	+30 % к PN16	Та же что PN16
Испытания	60 бар	≤ 35 бар
Материал	AISI 304 / 316Ti	Неизвестный сплав
Маркировка	Лазерная	Краска или штамп

Области применения кранов PN40

Паропроводы и тепловые узлы — гарантия безопасности при гидроударах.
Химическая промышленность — устойчивость к кислотам и щёлочам.
Пищевая и фармацевтика — AISI 304 сертифицирована для контакта с продуктами.
Нефтегаз, энергетика — PN40 держит пульсирующие нагрузки и термоциклы.

Применение кранов PN40

Среда	Материал	Давление, бар	Температура, °C
Вода, пар	AISI 304	40	300
Агрессивная химия	AISI 316Ti	40	450
Масло, топливо	AISI 304	40	350

Ассортимент фланцевых кранов PN40 из нержавейки

Исполнение	Материал	Диапазон DN	Особенности
1PC ISO PAD	AISI 304	15–40	Компактный, цельный корпус
2PC ISO PAD	AISI 304	20–150	Разборный, обслуживание без демонтажа
3PC ISO PAD	AISI 304	15–150	Усиленные фланцы
3PC ISO PAD	AISI 316Ti	15–150	Для химии и высоких температур

Заключение: давление = надёжность

PN16 подходит для воды и воздуха при низком давлении. Но если речь идёт о паре, нефти, химических средах или высоких температурах, PN40 — единственно правильное решение. Нержавеющая сталь AISI 304 и AISI 316Ti обеспечивает герметичность, стойкость к коррозии и долговечность в самых тяжёлых условиях. Давление — не цифра на корпусе, а гарантия безопасности. И если производитель говорит, что "PN16 держит 40 бар" — проверьте: металл не обманешь.
