Из чего состоит электропривод для арматуры: двигатель, редуктор, концевые выключатели и ручной дублёр

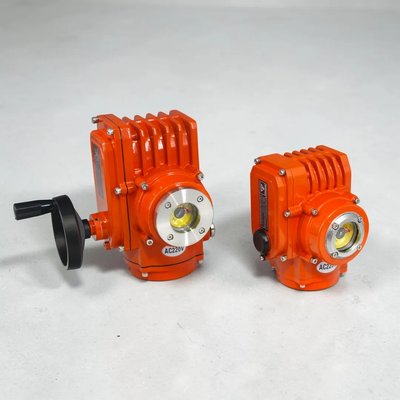

Электропривод для арматуры не стоит воспринимать как обычный мотор в защитном корпусе. Это рабочий узел, где каждая часть отвечает за свою задачу: создать движение, передать усилие, остановить вал в нужной точке, показать положение арматуры и оставить оператору возможность управлять узлом вручную при обслуживании или нештатной ситуации. В типовом составе электропривода есть двигатель, редуктор, концевые выключатели, ручной дублёр и блок датчиков положения. В разных исполнениях эти элементы могут отличаться по конструкции, но общая логика одна: привод должен не просто вращать вал, а нормально работать с конкретной арматурой. Поэтому при выборе нельзя смотреть только на крутящий момент. Два привода могут быть близки по усилию, но сильно отличаться по настройке, обслуживанию, наличию ручного дублёра, сигнализации положения и поведению на объекте.

Ниже разберём, из чего состоит электропривод для арматуры, зачем ему двигатель, редуктор, концевые выключатели, ручной дублёр и блок датчиков положения. И главное, почему привод нужно подбирать под конкретную арматуру и задачу, а не только по типоразмеру и моменту.

Из каких узлов состоит электропривод для арматуры

Двигатель электропривода арматуры создаёт исходное вращение. Он получает питание и запускает механику всего узла. Но сам двигатель ещё не решает задачу автоматизации. Он только даёт движение. Дальше это движение нужно передать, преобразовать, ограничить и направить на вал арматуры в нужном режиме. Если в приводе есть двигатель, это ещё не значит, что он подходит к конкретному крану, клапану, затвору или задвижке. Двигатель важен, но это только начало цепочки.

Редуктор

Редуктор электропривода арматуры нужен для передачи и преобразования усилия. Он снижает скорость вращения двигателя и помогает получить на выходе движение, подходящее для работы арматуры. Проще говоря, двигатель вращается быстро. А арматуре чаще нужен не быстрый вал, а контролируемый поворот или перемещение с нужным усилием. На этом хорошо видно, почему устройство электропривода для трубопроводной арматуры нельзя сводить к одному мотору. Без редуктора привод не сможет нормально согласовать работу двигателя с механикой арматуры.

Концевые выключатели

Концевые выключатели электропривода контролируют крайние положения. Они нужны, чтобы привод понимал, когда арматура пришла в положение открыто или закрыто, и когда движение нужно остановить. Это не мелкая деталь и не просто дополнительный сигнал. Это один из базовых элементов нормальной работы привода. Именно здесь заканчивается простая логика крутить вал и начинается управляемая работа узла. Если конечные положения настроены плохо, привод может не дойти до нужной точки. Или наоборот, будет пытаться идти дальше, чем нужно.

Ручной дублёр

Ручной дублёр электропривода позволяет управлять арматурой вручную, если электрическое управление недоступно или его временно не используют. Для одних объектов это резервный вариант. Для других, обычная часть эксплуатации: наладка, обслуживание, проверка после монтажа, аварийная ситуация, временное отсутствие питания. Ручной дублёр ставят не для красоты. Он нужен там, где оператор должен иметь возможность повернуть арматуру вручную без демонтажа и без полной потери контроля над узлом.

Блок датчиков положения

Блок датчиков положения электропривода нужен для контроля положения арматуры и передачи этой информации оператору или в систему управления. В одних приводах эта функция встроена в сам узел. В других она реализована через отдельные элементы сигнализации. Но смысл один: привод должен не только двигать арматуру, но и показывать, где она находится. Для эксплуатации это важно сразу по нескольким причинам. Оператор получает подтверждение положения. Система управления видит состояние узла. Обслуживать привод проще, потому что не приходится гадать, что реально происходит с арматурой.

Что важно понять сразу
- Электропривод - это не один двигатель, а набор узлов, которые вместе дают движение, усилие, контроль и управление.
- Редуктор нужен не как второстепенная деталь, а как элемент передачи и преобразования усилия.
- Концевые выключатели отвечают за контроль крайних положений и корректную остановку привода.
-Ручной дублёр нужен для обслуживания, наладки и резервного управления.
- Состав привода влияет не только на момент, но и на то, как арматура будет управляться, обслуживаться и вести себя в работе.

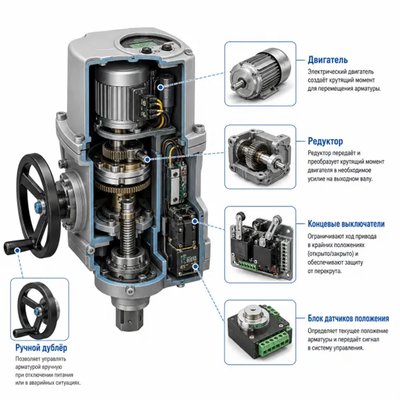

Зачем электроприводу двигатель, редуктор и концевые выключатели

Главная задача двигателя - создать движение. Но для арматуры важно не просто само движение, а то, подходит ли оно конкретному узлу. Двигатель запускает систему, но один не определяет, справится ли привод с краном, затвором, клапаном или задвижкой. Нужно смотреть, как движение передаётся дальше, как ограничивается ход и как контролируются крайние положения. Поэтому вопрос, какой двигатель стоит в приводе, важен. Но сам по себе он не даёт полной картины. Без редуктора, выключателей и датчиков положения оценка будет неполной.

Зачем нужен редуктор

Редуктор работает как связующее звено между двигателем и арматурой. Он делает вращение двигателя пригодным для рабочего хода: согласует скорость, передаёт усилие и помогает получить нужный момент на выходе. На практике редуктор электропривода арматуры часто недооценивают. Всё внимание уходит в крутящий момент, напряжение питания и название модели. Хотя именно редуктор во многом определяет, как привод будет вести себя на выходе: резко или плавно, быстро или спокойно, уверенно или на грани.

Как работают концевые выключатели

Концевые выключатели работают как точки контроля. Когда арматура приходит в заданное крайнее положение, они фиксируют это состояние и дают приводу команду остановиться. Это важно и для арматуры, и для системы управления. Положение открыто или закрыто должно быть не приблизительным, а привязанным к реальному рабочему положению. Без концевых выключателей нельзя говорить о нормальной автоматизации. Привод может вращаться, но узел при этом не будет управляемым в полном смысле.

Таблица с основными узлами

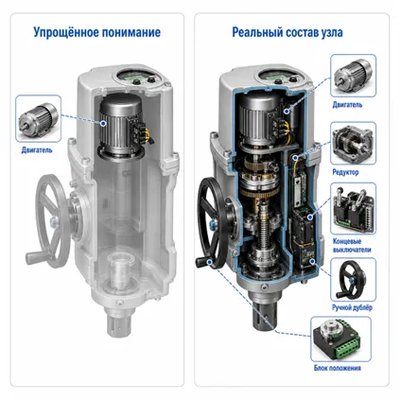

Чем разные исполнения электроприводов отличаются на практике

Четвертьоборотное исполнение

Четвертьоборотное исполнение применяют там, где арматура работает поворотом на ограниченный угол. Например, для шаровых кранов и дисковых затворов. В такой схеме выходное движение привода согласовано с поворотной логикой самой арматуры. То есть приводу нужен не только подходящий момент. Он должен совпадать с типом движения арматуры. Практический вывод простой: важно понимать, под какую механику рассчитан электропривод. Даже хороший по усилию привод может оказаться неподходящим, если его исполнение не совпадает с логикой работы арматуры.

Многоповоротное исполнение

Многоповоротное исполнение используют там, где арматуре нужен не короткий поворот, а несколько оборотов или другая схема преобразования движения. Для заказчика важен не сам термин, а смысл. Состав электропривода для арматуры нельзя рассматривать отдельно от типа выходного движения. Один и тот же набор базовых узлов может работать по-разному в зависимости от исполнения и арматуры, которую нужно приводить в действие.

Когда состав узлов меняется под задачу
