Из чего состоит узел пневмопривода: блок подготовки воздуха, пневмораспределитель и другие элементы

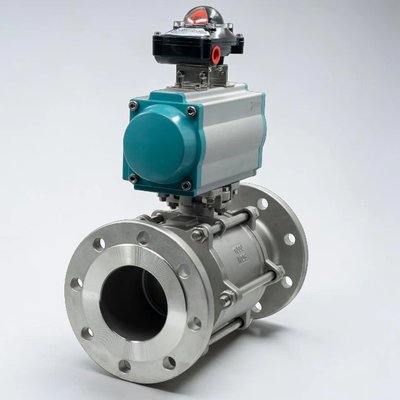

Когда клиент говорит, что ему нужен пневмопривод, на практике почти никогда речь не идёт только о самом приводе. Чтобы арматура действительно открывалась, закрывалась и передавала сигнал о своём положении, рядом с приводом обычно нужен ещё набор компонентов: блок подготовки воздуха, управляющий пневмораспределитель, блок датчиков положения, а в некоторых схемах ещё и позиционер, пружинный возврат, элементы осушки и защитная арматура по воздуху.

Блок подготовки воздуха нужен не для формальности, а чтобы подать на привод очищенный и стабилизированный по давлению воздух. Пневмораспределитель отвечает за подачу и перераспределение воздуха в нужные полости привода. Блок датчиков положения сообщает системе, открыт узел или закрыт. Позиционер нужен там, где важно не просто два крайних положения, а точное промежуточное управление.

Самая частая ошибка здесь простая: человек выбирает только привод по моменту и типу действия, а всё остальное оставляет на потом. В итоге на объекте не хватает воздуха нужного качества, привод работает рывками, распределитель зависает, а система управления не видит реального положения арматуры.

Что входит в узел пневмопривода и зачем это нужно

Сам привод

Сам пневмопривод — это исполнительный механизм, который преобразует энергию сжатого воздуха в поворот вала арматуры. Такие приводы применяются для режима открыто/закрыто и для регулирующей работы. Они бывают двухстороннего действия и с пружинным возвратом (односторонние).

Блок подготовки воздуха

Один из ключевых элементов узла — блок подготовки воздуха. Обычно в такой блок входят фильтр, регулятор давления и, если это действительно нужно, смазочный модуль. В зависимости от задачи сюда могут добавляться осушитель, клапан плавного пуска, клапан сброса остаточного давления, датчик давления и дренаж конденсата.

Пневмораспределитель

Пневмораспределитель — это управляющий элемент пневматической схемы. Он нужен для подачи и распределения сжатого воздуха и для переключения режимов работы привода.

Блок датчиков положения

Блок датчиков положения нужен для обратной связи. Он контролирует текущее состояние арматуры, то есть открыто или закрыто, и передаёт сигнал в систему управления.

Позиционер

Позиционер нужен не всегда. Он применяется на регулирующих клапанах и вентилях, в технологических линиях с непрерывным регулированием и в системах с аналоговым управлением. Иначе говоря, он нужен там, где недостаточно просто открыть или закрыть арматуру, а требуется точно удерживать промежуточное положение.

Пружинный возврат

Пружинный возврат — это не внешний аксессуар на все случаи - это часть логики безопасности. Он применяется в пневмоприводах одностороннего действия и возвращает арматуру в заданное безопасное положение при потере давления воздуха.

Что важно понять сразу

• Сам по себе пневмопривод редко решает задачу без обвязки и элементов управления.
• Блок подготовки воздуха отвечает за чистоту, влажность и стабильность давления питания.
• Пневмораспределитель управляет подачей воздуха в привод и переключает режим его работы.
• Блок датчиков положения нужен для сигнала открыто/закрыто, а позиционер — для точного регулирования положения.
• Не каждый узел требует смазочного модуля, позиционера или пружинного возврата. Всё зависит от схемы, типа арматуры и требований к безопасности.

Блок подготовки воздуха: что в нём действительно важно

Фильтр

Фильтр нужен для удаления из сжатого воздуха твёрдых частиц, влаги и масляного тумана. Загрязнённый воздух приводит к отказам клапанов и приводов, утечкам, коррозии регуляторов и насыщению системы влагой. Поэтому фильтр — это не дополнение, а базовая защита всей пневматики.

Регулятор давления

Регулятор нужен для того, чтобы на привод приходило стабильное давление, а не то, которое случайно есть в магистрали. Для пневмопривода это критично: при нестабильном давлении меняется доступный момент, а узел может не доходить до крайних положений.

Смазочный модуль

Смазочный модуль нужен не всегда. Многие современные приводы рассчитаны на работу без дополнительной смазки, и добавление масла по привычке может только ухудшить ситуацию, если оно несовместимо с уплотнениями или загрязняет соседние элементы схемы. Вопрос смазки нужно решать не автоматически, а по требованиям конкретного оборудования.

Что ещё может входить в подготовку воздуха

В состав подготовки воздуха при необходимости включают осушители, клапаны плавного пуска, клапаны сброса остаточного давления, датчики давления и дренажи конденсата. Это особенно важно там, где воздух нестабилен по влажности, есть риск конденсата или нужно более безопасно запускать пневматический узел после остановки.

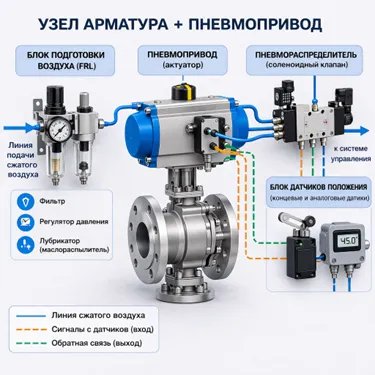

Основные элементы узла пневмопривода

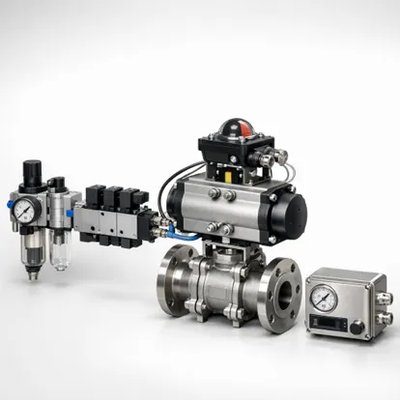

Почему возникают ошибки при подборе обвязки

Ошибка 1. Покупают только привод

Это классическая история. Выбрали момент, размер присоединения и тип действия, а дальше решили, что остальное подберётся по месту. В результате на объекте выясняется, что не хватает распределителя, блока подготовки воздуха, сигнализации или элементов подключения.

Ошибка 2. Ставят блок подготовки воздуха формально

Иногда блок подготовки воздуха ставят для галочки, не разбираясь, нужен ли осушитель, нужен ли смазочный модуль и какое давление реально должно быть после регулятора.

Ошибка 3. Путают сигнализацию с управлением

Блок датчиков положения и пневмораспределитель — это разные вещи. Один сообщает, в каком положении арматура, другой управляет подачей воздуха.

Ошибка 4. Ставят позиционер туда, где он не нужен, или не ставят там, где без него нельзя

Если узел работает только в режиме открыто/закрыто, позиционер может оказаться лишним. Если же нужна плавная регулировка, без него система часто не даёт нужной точности.
