Как подобрать пневмопривод по крутящему моменту и не ошибиться с запасом

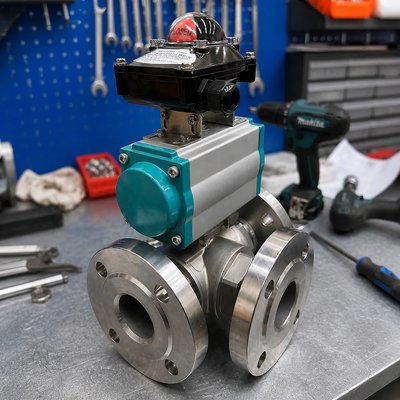

Крутящий момент в подборе пневмопривода, если говорить просто, это усилие, с которым привод должен повернуть вал арматуры и довести её до нужного положения. Но цифра из таблицы сама по себе ещё не гарантирует, что привод нормально сработает в реальном узле.

Для подбора важны несколько вещей: момент самой арматуры, давление питания пневмопривода, тип действия привода, рабочая среда, условия открытия и закрытия, а также запас по крутящему моменту. В технических спецификациях приводов эта логика обычно описана прямо: привод выбирают от требуемого момента арматуры, с учётом доступного давления питания. Если используется привод с пружинным возвратом, проверяют оба хода, в том числе момент в конце пружинного хода.

Типичная ошибка выглядит так: привод выбирают по типоразмеру арматуры или по знакомой модели, не разбираясь, какой момент нужен именно этому узлу. По посадке всё может совпасть. А по усилию в работе, уже нет.

После прочтения будет понятно, как подобрать пневмопривод по крутящему моменту, зачем нужен запас и почему ошибка в подборе часто проявляется не сразу, а на запуске или уже в эксплуатации.

Какой крутящий момент нужен пневмоприводу

Крутящий момент пневмопривода, это усилие на выходном валу. Его должно хватить, чтобы повернуть арматуру в нужную сторону, пройти самые тяжёлые участки хода и обеспечить нормальное открытие или закрытие.

Для четвертьоборотной арматуры нельзя смотреть только на одну усреднённую цифру. Важно понимать, где именно момент нужен больше: в начале хода, в середине или в конце.

На практике привод не выбирают по ощущению мощный или слабый. Его оценивают как часть связки: привод плюс арматура. Если арматура в одном положении идёт легко, а в другом требует большего усилия, именно эта тяжёлая точка и становится ключевой для подбора.

Откуда берётся требуемый момент на арматуре

Требуемый момент не берут на глаз и не придумывают по одному полю в опросном листе. Его обычно указывает производитель арматуры или рассчитывает инженер под конкретную задачу.

Для реального узла важен не средний момент, а тот, который арматура требует в работе при конкретной среде, давлении и перепаде на запорном органе. На момент влияет не только диаметр, но и конструкция арматуры, состояние уплотнений, трение, загрязнение, температура, частота срабатываний и режим работы.

Отсюда первый практический вывод: если момент арматуры неизвестен или взят слишком условно, подбор пневмопривода по крутящему моменту уже начинается с ошибки. Потом её часто объясняют плохим воздухом, тугой арматурой или нестабильной пневматикой, хотя проблема была в исходных данных.

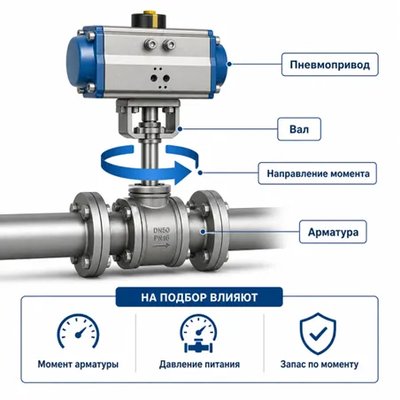

Почему для подбора важен не только номинальный момент привода

У любого привода есть табличный момент. Но для реального узла важнее не самая большая цифра в таблице, а то, какой момент привод выдаст в нужной точке хода и при вашем давлении питания.

У приводов двустороннего действия и приводов с пружинным возвратом логика разная. У пружинного возврата момент на пневматическом ходе и на пружинном ходе отличается. В конце пружинного хода он обычно ниже, чем в начале. Поэтому нельзя смотреть только на название модели или на один максимальный показатель.

В технических спецификациях приводов момент часто разделяют по участкам хода: начало, минимальное значение, конец хода. Для пружинного исполнения отдельно проверяют и ход от воздуха, и ход от пружины.

Поэтому вопрос как выбрать пневмопривод по моменту нельзя закрыть фразой берём ближайший больше. Сначала нужно понять, где у арматуры самый тяжёлый участок, какой тип действия нужен и какой момент привод реально отдаст в этом режиме.

Что важно понять сразу

Привод подбирают от требуемого момента арматуры, а не по размеру на глаз.
Крутящий момент привода зависит от давления питания.
Запас по крутящему моменту пневмопривода нужен почти всегда.
Слишком маленький запас даёт недожим, нестабильную работу и риск проблем на тяжёлых режимах.
Слишком большой запас без причины тоже не всегда полезен. Запас должен быть связан с условиями узла, а не с желанием взять помощнее.

Почему момент привода зависит не только от модели

Давление питания пневмопривода, это не второстепенная деталь. Это один из главных параметров подбора. Один и тот же привод выдаёт разный момент при разном давлении воздуха. Поэтому в спецификациях момент обычно дают не одной строкой, а по нескольким значениям давления. Для привода двустороннего действия берут колонку с тем давлением, которое реально доступно на объекте. Для привода с пружинным возвратом проверяют ещё и пружинный ход. Здесь часто и появляется ошибка. В проекте смотрят момент при одном давлении, а на объекте воздух ниже или идёт нестабильно. В итоге расчётный запас исчезает быстрее, чем ожидали.

Почему один и тот же привод по-разному работает в разных условиях

Одна и та же модель привода может вести себя по-разному в зависимости от условий. У привода двустороннего действия одна логика выдачи момента. У привода с пружинным возвратом другая. Влияет и механизм внутри привода. У реечно-зубчатых приводов один профиль момента по ходу. У кулисных приводов, которые часто используют там, где нужен высокий момент в начале или в конце хода, профиль другой. Для практики это значит вот что: две похожие снаружи комплектации могут по-разному открывать, закрывать и дожимать арматуру. Если привод подходит на бумаге, это ещё не гарантия, что он уверенно отработает в реальной системе.

Как на подбор влияют среда, уплотнения и режим работы

Момент, который нужен арматуре, зависит не только от механики привода. На него влияет рабочая среда, трение в узле, состояние уплотнений, характер открытия и закрытия, отложения, частота циклов, температура и общий режим работы. Особенно хорошо это видно там, где арматура работает не на чистой воде, а в более тяжёлых условиях: вязкая среда, загрязнения, редкие срабатывания, риск заедания после простоя. Поэтому как не ошибиться с моментом пневмопривода, это не вопрос одной табличной цифры. Арматура на воде, на густой среде, на загрязнённой линии или в редко работающем узле может требовать разного запаса даже при одном и том же типоразмере.

Таблица с основными факторами подбора

Фактор	Практический смысл
Крутящий момент арматуры	Базовая отправная точка для выбора привода
Давление питания	Показывает, какой момент привод реально отдаст на объекте
Тип арматуры	Разные типы арматуры имеют разную логику момента по ходу
Рабочая среда	Влияет на трение, дожим, сопротивление и стабильность работы
Запас по моменту	Нужен, чтобы привод не работал впритык и сохранял надёжность

Зачем нужен запас по крутящему моменту

Подбор впритык работает только в идеальных условиях. В таблице всё может сходиться, но в реальном узле появляются потери, дополнительное трение, нестабильный воздух, перепады режима, старение уплотнений, загрязнение и другие факторы. Они быстро съедают минимальный резерв. Запас по крутящему моменту пневмопривода, это не перестраховка для галочки. Это нормальная часть инженерного подбора. Особенно когда момент арматуры известен не полностью или условия работы могут стать тяжелее со временем.

От чего зависит величина запаса

На вопрос какой запас нужен для пневмопривода нельзя честно ответить одной универсальной цифрой без данных по узлу. Запас зависит от того, насколько точно известен момент арматуры, какая среда идёт по линии, насколько стабильно приходит воздух, нужен ли уверенный дожим, какой тип действия выбран, как часто работает привод и насколько критично неполное закрытие. То есть коэффициент запаса пневмопривода не существует сам по себе. Он всегда привязан к рискам конкретной задачи.

Почему для тяжёлых и сложных сред логика подбора меняется

Если среда лёгкая, воздух стабилен, арматура новая, а режим спокойный, подбор будет одним. Если среда тяжёлая, есть налипание, арматура должна закрываться после долгого простоя или работает в сложном цикле, запас нельзя брать по привычке. В таких условиях быстро становится видно, что пневмопривод по моменту подбирают не для красивой строки в спецификации, а для реального узла. Иначе привод может работать, но на грани возможностей.

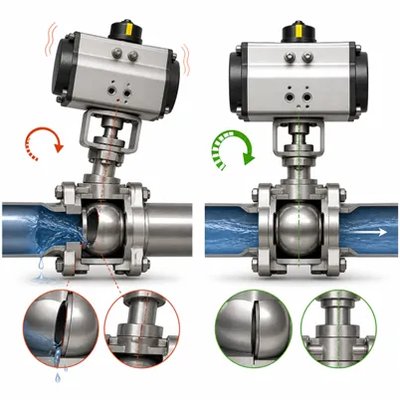

Что будет, если ошибиться с запасом

Самый понятный сценарий: приводу не хватает усилия на тяжёлом участке хода или в конце закрытия. Арматура не доходит до нужного положения, не даёт нужного дожима или закрывается нестабильно. На запуске это может проявляться не каждый раз. Иногда проблема появляется только в части циклов или при ухудшении условий.

Нестабильная работа узла

Когда привод выбран без нормального резерва, узел начинает зависеть от мелочей. Чуть ниже давление воздуха, чуть выше сопротивление в арматуре, чуть хуже состояние уплотнений, и работа уже становится неровной. Снаружи это выглядит как плавающая надёжность: сегодня сработал, завтра сработал хуже, потом вообще не дошёл до конца хода.

Потеря ресурса и рост износа

Постоянная работа на границе возможностей не проходит спокойно. Если приводу всё время приходится вытягивать тяжёлый режим без запаса, растёт нагрузка на связку привод-арматура, быстрее изнашивается механика, а ресурс узла становится менее предсказуемым.

Ошибки, которые долго не видны, но потом выходят в аварию

Самое неприятное, что ошибка в подборе не всегда проявляется сразу. На приёмке всё открывается и закрывается. Потом меняется режим, проседает воздух, среда становится тяжелее, арматура подзакисает, и выясняется, что запаса не было. В этот момент ошибка уже стоит дороже, чем нормальная проверка на этапе подбора.

Какие ошибки чаще всего делают при подборе пневмопривода

Ошибка 1. Подбирают привод только по типоразмеру арматуры

Это удобный, но слабый путь. Один и тот же типоразмер арматуры может иметь разный момент из-за конструкции, седел, среды и условий работы. Если не смотреть реальный момент арматуры, привод можно угадать. Но это уже не инженерный подбор. Как избежать: брать момент из документации производителя арматуры или из корректного расчёта под конкретную задачу.

Ошибка 2. Не учитывают давление питания

Это одна из частых причин, почему по таблице всё подошло, а в узле привод работает хуже. Момент привода зависит от давления воздуха. Подбирать его нужно под то давление, которое реально будет на объекте, а не под самое удобное значение из таблицы. Как избежать: заранее фиксировать рабочее давление питания и проверять момент именно в этой точке.

Ошибка 3. Не закладывают запас по моменту

Когда подбор идёт впритык, любая неопределённость становится проблемой. Особенно если момент арматуры известен приблизительно, а условия работы сложнее, чем казалось в начале. Как избежать: разбирать не нужен ли запас вообще, а от чего он должен защищать именно этот узел.

Ошибка 4. Не учитывают реальную среду и режим работы

Арматура на чистой воде и арматура на тяжёлой или загрязнённой среде, это разные задачи. Даже если тип изделия одинаковый. Редкие срабатывания и частая работа по циклу тоже требуют разного подхода. После долгого простоя арматуре может понадобиться большее усилие на страгивание, чем в обычном рабочем цикле. Как избежать: подбирать пневмопривод под конкретную среду, частоту работы, требования к закрытию и реальную механику арматуры, а не по памяти о прошлой поставке.

Что нужно проверить перед подбором

Крутящий момент арматуры

Это первый и главный пункт. Без него разговор про привод почти теряет смысл. Нужно понимать, какой момент требуется арматуре, в какой точке хода он максимален и в каком направлении появляется самый тяжёлый участок.

Давление питания

Нужно знать не просто, что пневматика на объекте есть. Важно понимать, какое давление воздуха реально придёт на привод в рабочем режиме. Если давление гуляет или ограничено, это сразу влияет на доступный момент и запас.

Рабочую среду и режим работы

Среда влияет на трение, сопротивление, склонность к заеданию и общую тяжесть работы узла. Режим тоже важен. Редко срабатывающий привод и привод, который работает часто, нельзя оценивать одинаково.

Требования к дожиму и надёжности

Для одного узла достаточно обычного открытия и закрытия. Для другого критично, чтобы арматура уверенно дошла до конца хода и сохранила надёжность при колебаниях условий. Именно здесь становится понятно, насколько осторожно нужно подходить к запасу.

Таблица-проверка

Что проверить	Почему это важно
Момент арматуры	Без него невозможно корректно выбрать привод
Давление воздуха	От него напрямую зависит доступный момент привода
Тип действия привода	Привод двустороннего действия и привод с пружинным возвратом подбираются по разной логике
Рабочую среду	Она влияет на сопротивление арматуры и требования к запасу
Нужный запас	Он защищает от недожима, заеданий и нестабильной работы
Режим работы узла	Частота циклов и характер эксплуатации меняют требования к подбору

Когда одной цифры момента недостаточно

Одна цифра из таблицы мало что скажет, если не понимать, где будет стоять узел, насколько стабильно приходит воздух, какая среда идёт по линии и как часто арматура срабатывает. Без условий эксплуатации подбор выглядит аккуратно только на бумаге.

Тип арматуры

Разные типы арматуры требуют разной логики по моменту. Для одной важнее момент страгивания. Для другой, дожим. Для третьей, весь профиль момента по ходу. Поэтому просто знать, что нужен такой-то Нм, недостаточно. Нужно понимать, что стоит за этой цифрой.

Давление питания

Давление питания нельзя прятать внутри общей оценки. Один и тот же привод при разном давлении работает по-разному. Если это не учесть, подбор может уйти в ошибку даже при хорошем понимании самой арматуры.

Реальные требования к узлу

Иногда системе нужен просто поворот вала. Иногда нужен уверенный дожим. Иногда важно, чтобы при отказе воздуха арматура сама ушла в безопасное положение. Иногда критична стабильность на каждом цикле. Поэтому подбор пневмопривода по крутящему моменту нельзя сводить к одной строке в таблице. Нужно смотреть на всю систему.

Итоги

Правильный подбор пневмопривода по моменту начинается не с модели, а с арматуры и условий её работы. Сначала нужно понять требуемый момент, давление питания, тип действия, среду и режим. Только потом можно выбирать привод, который закроет эту задачу.

Запас нужен не для формальности. Он нужен, чтобы привод не работал на пределе. Именно запас помогает пережить неидеальный воздух, рост сопротивления, старение уплотнений, тяжёлую среду и другие условия, которые появляются в эксплуатации.

Ошибка в подборе не всегда видна сразу. Часто она проявляется позже: просело давление, среда стала тяжелее, арматура начала идти туже, узел перешёл в более сложный режим. Лучший способ избежать таких проблем, не выбирать привод по похожей прошлой поставке. Его нужно подбирать под реальный крутящий момент арматуры, рабочую среду и фактическое давление питания.
