Позиционер пневмопривода: для чего нужен и как работает

Позиционер управляет подачей воздуха в пневмопривод, чтобы шток или вал занял положение, заданное системой управления. Он получает команду, отслеживает перемещение и корректирует давление в рабочих полостях. Такой прибор применяют, когда клапан должен плавно менять открытие и удерживать промежуточные положения. При подборе проверяют тип движения, управляющий сигнал, исполнение привода, воздушное питание и способ крепления. Ниже разберём, как связаны эти параметры и что сообщить поставщику до заказа.

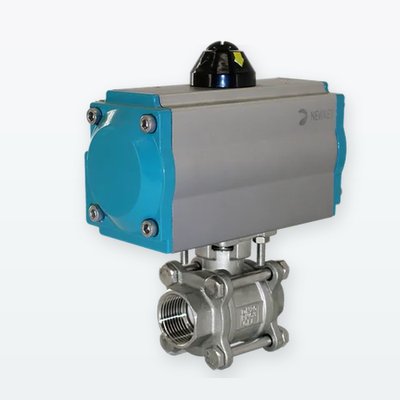

Зачем приводу нужен контроль положения

Представим регулирующий клапан, через который вода поступает к теплообменнику. Контроллер рассчитывает требуемое открытие и передаёт команду позиционеру. Тот впускает воздух в привод или выпускает его из рабочей полости, пока шток не приблизится к заданной точке. При изменении команды движение продолжается уже к новому положению. Для поворотного механизма задача такая же, только вместо линейного хода контролируется угол вала. В обоих случаях перемещение выполняет пневмопривод, а установленный на нём прибор управляет воздухом. Подать определённое давление в цилиндр и получить точно известное открытие удаётся не при любых условиях. На механизм действуют пружины, трение в уплотнениях и нагрузка со стороны потока. Если сопротивление меняется, прежнего давления может оказаться мало для нужного перемещения. Позиционер учитывает фактическое положение и корректирует воздействие на привод в пределах доступного воздушного питания. Когда механизму не хватает усилия или шток заклинило, такая коррекция не устраняет причину проблемы.

Как прибор узнаёт, куда переместился шток или вал

Для этого нужна обратная связь по положению. В зависимости от конструкции движение передаётся через рычаг, соединительную муфту или другой предусмотренный изготовителем механизм. Датчик либо механический узел внутри корпуса воспринимает перемещение. Поэтому крепление позиционера должно обеспечивать правильную связь с приводом на всём рабочем ходе. Если соединение ослабло, появился люфт или рычаг установлен неверно, измеряемое положение может отличаться от реального. Здесь полезно различать внутреннюю обратную связь и отдельный выходной сигнал в систему управления. Первая нужна самому позиционеру для работы. Второй позволяет контроллеру или операторской панели получать сведения о положении. Наличие одного не означает автоматического наличия другого. Если на диспетчерском экране требуется видеть процент хода, при заказе отдельно указывают нужный выходной сигнал и проверяют, предусмотрен ли он в выбранном исполнении.

Как понимать сигнал 4–20 мА

У электропневматических позиционеров распространён входной сигнал постоянного тока 4–20 мА. Контроллер меняет силу тока, а прибор связывает её с заданным перемещением. Рассмотрим простой учебный пример: весь диапазон 4–20 мА соответствует ходу от 0 до 100%, зависимость линейная, увеличение сигнала увеличивает открытие. Тогда 4 мА задают начальное положение, 12 мА соответствуют середине, а 20 мА задают конец хода. Это пример настройки, а не универсальная схема для любого изделия.

Входной ток	Заданный ход	Смысл команды в примере
4 мА	0%	Начало настроенного диапазона
8 мА	25%	Четверть полного хода
12 мА	50%	Середина полного хода
16 мА	75%	Три четверти полного хода
20 мА	100%	Конец настроенного диапазона

В другой схеме направление может быть обратным: рост тока будет уменьшать открытие. Встречается и разделение диапазона между несколькими исполнительными устройствами. Поэтому фразы «при 4 мА клапан закрыт» или «12 мА всегда означают половину хода» верны только после уточнения настройки. Для стандартного линейного примера из таблицы долю хода в процентах рассчитывают так: из входного тока в миллиамперах вычитают 4, результат делят на 16 и умножают на 100.

Почему половина хода не равна половине расхода

Ток задаёт перемещение, а расход зависит ещё и от проходного сечения, характеристики клапана и перепада давления. Например, шток может находиться посередине своего диапазона, но через узел при этом будет проходить вовсе не половина максимального объёма воды. У разных конструкций зависимость пропускной способности от открытия различается. Сам трубопровод тоже влияет на результат: сопротивление соседних участков и давление перед клапаном меняются вместе с режимом работы системы. Если задача состоит в поддержании конкретного расхода, обычно нужен расходомер и регулятор, который сравнивает измеренное значение с заданием. По результату сравнения контроллер меняет команду на открытие. Позиционер выполняет эту команду на уровне механизма. Аналогично строится управление температурой или давлением, только измеряется другой параметр. У отдельных приборов бывают дополнительные функции управления процессом, но их наличие проверяют по документации конкретной модели.

Какие позиционеры применяют с пневмоприводами

Пневматический позиционер получает управляющую команду в виде давления воздуха. Электропневматический принимает электрический сигнал и управляет пневматическим выходом. Выбор зависит прежде всего от того, какой сигнал выдаёт система на объекте. Эти исполнения нельзя считать взаимозаменяемыми только потому, что оба работают со сжатым воздухом. При замене старого прибора нужно выяснить тип входа по шильдику, схеме подключения или руководству, а затем проверить совместимость нового устройства.

Аналоговые и цифровые

У аналоговых электропневматических моделей настройка часто выполняется механическими регулировками начальной точки и диапазона. Цифровые устройства используют электронную обработку сигнала; в зависимости от исполнения у них могут быть автоматическая настройка хода, дисплей, журнал событий и связь с системой диагностики. Слово «цифровой» само по себе не означает наличие всех перечисленных функций. Перечень возможностей, способ настройки и доступные сигналы нужно смотреть отдельно. Для закупки удобнее сформулировать нужные функции заранее. Например, требуется вход 4–20 мА, управление поворотным приводом и передача фактического положения на контроллер. Если дополнительно нужна настройка через определённый протокол, это отдельное требование. Покупать устройство только по признаку наличия дисплея неудобно: экран помогает при наладке, но не подтверждает совместимость электрических цепей, крепления и пневматических выходов.

Как подобрать позиционер к существующему приводу

Для регулирующего клапана с поступательным движением штока требуется исполнение под линейный ход. Для поворотного пневмопривода выбирают совместимый вариант с контролем угла. При этом одного названия типа недостаточно: проверяют допустимый диапазон перемещения, монтажный комплект, размеры соединения и расположение прибора. Даже внешне похожие корпуса могут комплектоваться разными элементами обратной связи. Фотография помогает определить конструкцию узла, но окончательный подбор делают по чертежу и данным изготовителя.

Одностороннее или двухстороннее действие

У привода одностороннего действия воздух перемещает механизм в одну сторону, а возврат выполняют пружины. Для двухсторонней конструкции воздух используется для движения в обоих направлениях. Позиционер должен поддерживать соответствующую схему, а его выходы подключают по руководству. Нельзя переносить расположение трубок со случайной фотографии: назначение портов, направление действия и конфигурация конкретного узла могут отличаться.

Давление питания и пропускная способность по воздуху

Проверяют допустимое давление для обоих устройств: позиционера и привода. Настройка регулятора в пневмосети должна укладываться в согласованный рабочий диапазон. Давление среды в трубопроводе и давление воздуха управления относятся к разным частям системы, поэтому их нельзя подменять друг другом. Если в заявке указано только PN клапана, по этому значению невозможно определить, какое питание требуется пневматике. Для крупного привода имеет значение и количество воздуха, которое позиционер способен подать или выпустить за определённое время. Совместимость по давлению ещё не подтверждает требуемую скорость хода. Если процесс требует быстрого перемещения, поставщику сообщают объём рабочих полостей или модель привода и желаемое время срабатывания. Необходимость дополнительного усилителя расхода воздуха и его настройку определяют для конкретной схемы. Самостоятельное добавление такого элемента может изменить поведение контура.

Параметр	Что указать в заявке	Что это позволяет проверить
Движение	Линейный ход или угол поворота	Исполнение и рабочий диапазон
Привод	Модель, тип действия, чертёж	Пневматическую схему и крепление
Вход	Тип и диапазон сигнала	Совместимость с контроллером
Воздух	Доступное давление и требования к скорости	Питание и производительность выходов
Выходной сигнал	Нужна ли передача положения	Наличие требуемой опции
Условия	Температура, место установки, требования к защите	Подходящее исполнение корпуса
Потеря питания	Требуемое положение при каждой неисправности	Поведение всего узла

Что проверить у модели из каталога

В каталоге NEWKEY есть отдельный раздел позиционеров для приводов. Подбор стоит начинать с модели установленного механизма и требований к управлению. В качестве примера электропневматической серии можно рассмотреть YT-1000: изготовитель предусматривает управление линейными и поворотными пневматическими приводами сигналом 4–20 мА. В этой серии нужно различать исполнения и опции, а не ориентироваться только на общее название. Обозначение семейства не подтверждает наличие отдельного выхода положения, нужной взрывозащиты или монтажного комплекта в конкретной поставке. До заказа сверяют полный код изделия, руководство и комплектность. Если в карточке отсутствует параметр, его уточняют у поставщика. Значения температуры, точности и давления из паспорта другого позиционера переносить нельзя, даже когда оба устройства рассчитаны на одинаковый входной сигнал.

Какие задачи позиционер не решает самостоятельно

Возможность остановить вал под заданным углом ещё не подтверждает пригодность крана для длительного дросселирования. Работу в промежуточных положениях оценивают по конструкции самой арматуры, характеристике потока, допустимому перепаду и условиям эксплуатации. Обычный запорный шаровой кран нельзя автоматически считать полноценным регулирующим устройством после установки позиционера. Для дискового затвора также проверяют разрешённый диапазон регулирования и ограничения изготовителя.

Не заменяет подготовку воздуха

Прибору требуется воздух того качества, которое указано в руководстве. Влага и загрязнения способны нарушить работу небольших внутренних каналов и пневматических элементов. Нужную степень фильтрации, требования к осушке и допустимость масла определяют по документации. Универсальное правило «добавить маслораспылитель для надёжности» здесь не подходит. Состав оборудования перед приводом отдельно разобран в статье из чего состоит узел пневмопривода.

Не гарантирует закрытие при любой потере питания

Обрыв управляющей цепи и исчезновение сжатого воздуха представляют разные ситуации. При потере сигнала воздух может оставаться доступным, и дальнейшее движение зависит от исполнения и схемы. При исчезновении пневматического питания поведение определяется конструкцией привода, пружинами и дополнительными устройствами. У двухстороннего механизма без специально предусмотренного решения нельзя обещать ни автоматическое закрытие, ни надёжное удержание последнего положения. Требуемое действие задают для каждого отказа и проверяют на собранном узле.

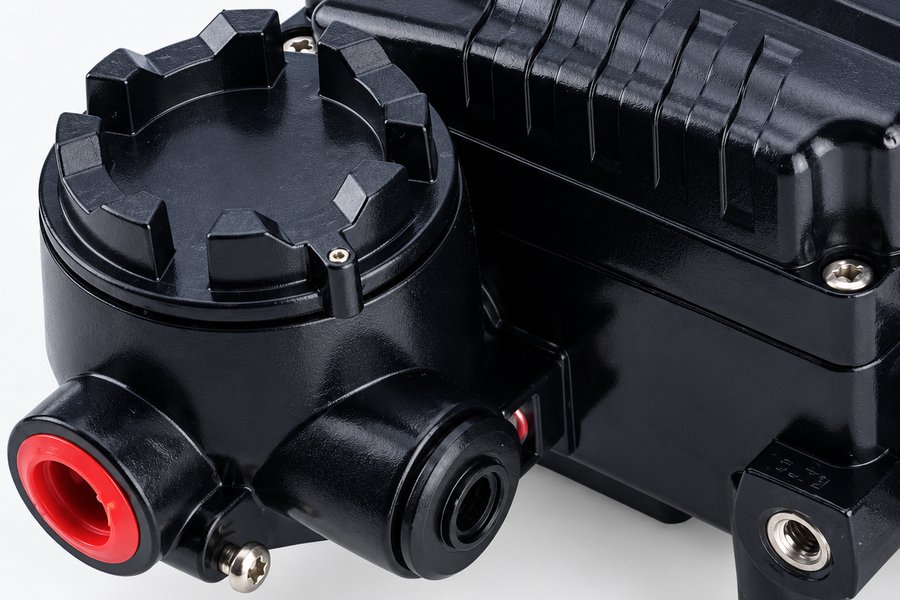

Что нужно согласовать перед монтажом и настройкой

До установки сверяют схему подключения, комплект крепления и разрешённый ход. Должно быть понятно, как движение передаётся на обратную связь и не упираются ли соединительные детали в соседние элементы. Для обслуживания оставляют доступ к крышке, вводам и органам настройки. Условия площадки тоже учитывают заранее: защита корпуса от пыли и воды не заменяет проверку температуры окружающего воздуха, воздействия агрессивной атмосферы или требований взрывоопасной зоны. Пусконаладку выполняют по руководству выбранной модели. Проверяют направление движения, начальную и конечную точки, реакцию на промежуточные команды. Автоматическая настройка, если она предусмотрена, может вызывать перемещение на значительную часть диапазона или полный ход. Перед запуском этой процедуры узел переводят в состояние, при котором движение клапана допустимо для оборудования и людей. Указывать общую последовательность вращения винтов для разных позиционеров было бы неверно: способы регулировки отличаются. После настройки оценивают работу вместе с системой управления. Если клапан непрерывно меняет положение около заданной точки, причину ищут в настройках контура, состоянии механики, воздушном питании и измерениях. По одному внешнему признаку нельзя уверенно назначить замену позиционера. В этой статье мы рассматриваем выбор устройства; порядок диагностики и ведение истории проверок относятся к отдельной задаче эксплуатации.

Частые вопросы о позиционерах

Чем он отличается от блока концевых выключателей

Блок концевых выключателей передаёт сигналы о достижении настроенных положений. Позиционер управляет перемещением и использует обратную связь для выполнения команды. Эти функции могут присутствовать в одном узле одновременно. Если от крана требуется только открытие и закрытие с подтверждением крайних положений, необходимость дополнительного прибора для плавного управления нужно обосновать задачей процесса.

Можно ли управлять позиционером без контроллера

Для проверки входа 4–20 мА может применяться подходящий источник токового сигнала или калибратор. При этом сохраняются требования к электрической цепи, пневматическому питанию и безопасному перемещению арматуры. Такая проверка позволяет задать положение вручную, но сама по себе не организует автоматическое поддержание расхода или температуры. Для рабочего режима нужен источник команды, предусмотренный проектом системы.

Нужно ли покупать новый прибор при замене привода

Иногда существующий позиционер можно сохранить, если новый механизм совместим по типу действия, движению, креплению и воздушным параметрам. Это проверяют до перестановки. После изменения механической связи обычно требуется повторная настройка по руководству. Совпадение марки или внешнего размера привода не заменяет проверку диапазона хода и монтажного комплекта.

Какие данные передать для подбора

Подготовьте модель привода, ход штока или угол поворота, тип действия и схему управляющего сигнала. Добавьте сведения о воздушном питании, условиях установки, нужном выходе положения и поведении при потере сигнала или воздуха. Для существующего узла пригодятся фотографии шильдиков и крепления. По этим данным можно проверить совместимость позиционера, уточнить комплектацию и заранее определить, какие настройки потребуются после монтажа.
