Приводы трубопроводной арматуры: зачем контролировать усилие, положение и направление хода

Поэтому привод подбирают по моменту конкретной арматуры с учетом запаса, но не "чем больше, тем лучше". Нужен достаточный момент для надежной работы и защита от избыточного усилия.

Как ограничивают усилие в пневмоприводах

У пневматического привода усилие создается сжатым воздухом. Чем выше давление воздуха на входе в привод, тем больше момент он способен развить. Поэтому для пневмоприводов очень важны давление питания, блок подготовки воздуха и настройка регулятора давления. Если давление воздуха ниже расчетного, привод может не сработать. Например, шаровый кран с тугими седлами или дисковый затвор под перепадом давления не дойдут до конечного положения. В системе управления сигнал "закрыть" уйдет, а фактически арматура останется частично открытой.

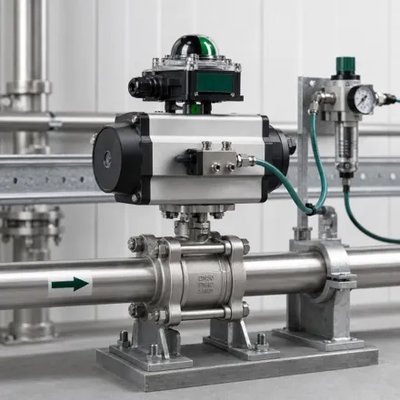

Если давление воздуха слишком высокое, привод может передавать избыточное усилие. На части арматуры это не так критично, а на части может привести к ускоренному износу, ударному закрытию, повреждению седел или проблемам с упорами. Поэтому в пневмосистеме обычно используют регулятор давления. Он задает рабочее давление воздуха в барах и помогает держать привод в расчетном диапазоне. Также применяют фильтр, влагоотделитель, иногда лубрикатор, дроссели, глушители, электромагнитные распределители и концевые блоки.

Для пневмопривода важен не только сам цилиндр или рейка-шестерня. Если воздух грязный, влажный, нестабильный по давлению или его расхода не хватает, привод будет работать плохо даже при правильно выбранном размере.

Как ограничивают момент в электроприводах

У электропривода усилие создается электродвигателем через редуктор. Для многооборотных приводов и части четвертьоборотных исполнений важно ограничивать момент, чтобы привод не продолжал давить на арматуру после достижения нужного усилия. В электроприводах могут использоваться моментные выключатели, датчики момента, контроль тока двигателя, контроль скорости или электронная диагностика. Смысл один: привод должен остановиться, когда достигнут заданный предел, а не продолжать нагружать шток или седло.

Это нужно по двум причинам. Первая - арматуре нужно достаточное усилие для плотного закрытия. Например, клиновая задвижка, вентиль или трехэксцентриковый дисковый затвор могут требовать определенного усилия посадки, чтобы затвор нормально сел на седло. Вторая - избыточное усилие вредно. Если привод "давит" после закрытия, можно повредить уплотнительные поверхности, заклинить задвижку, перегрузить резьбу шпинделя или редуктор.

Хороший электропривод не просто вращает вал. Он контролирует, когда остановиться и что сообщить системе управления.

Закрытие по усилию или по положению: какой способ нужен арматуре

У разных типов арматуры закрытие контролируют по-разному. Это один из ключевых моментов при настройке привода. Есть арматура, которой нужно закрытие по усилию или моменту. В англоязычной документации это часто называют torque seating. Привод доводит затвор до седла и прикладывает нужное усилие, чтобы обеспечить посадку. Такой подход характерен для клиновых задвижек, многих вентилей и части трехэксцентриковых дисковых затворов. Есть арматура, которой нужно закрытие по положению. Это position seating. Привод должен повернуть или переместить запорный элемент в строго заданную точку и остановиться. Так обычно работают шаровые краны, пробковые краны, дисковые затворы с эластичным седлом и часть шиберной арматуры.

Если перепутать логику, можно получить проблемы. Если шаровый кран пытаться закрывать "по моменту" без учета правильного положения, привод может перегрузить упоры или седла. Если задвижку закрывать только по положению, не контролируя момент, она может не сесть на седло как нужно или наоборот получить чрезмерную нагрузку.

При заказе привода нужно понимать, как именно должна закрываться арматура. Иначе можно поставить хороший привод на хороший кран, но получить плохой узел.

Контроль положения: зачем нужны концевики и датчики

Автоматике нужно понимать, в каком положении находится арматура. Открыта, закрыта, в промежуточном положении, не дошла до конца, застряла, сработала авария. Для этого используют контроль положения. Самый простой вариант - концевые выключатели. Они дают дискретный сигнал: открыто или закрыто. Для многих запорных узлов этого достаточно. Например, система управления должна знать, что шаровый кран полностью закрылся перед запуском следующей операции.

Для более точного контроля используют датчики положения, потенциометры, энкодеры или передатчики 4-20 мА. Они показывают не только конечные точки, а текущее положение по ходу. Это нужно для регулирующей арматуры и для узлов, где важно видеть степень открытия. У четвертьоборотной арматуры контроль обычно связан с положением выходного вала. У многооборотной арматуры нужно считать обороты или отслеживать ход. Поэтому для задвижек и вентилей механизм контроля сложнее: один и тот же тип привода может требовать разного числа оборотов для разных DN и конструкций.

Контроль положения нужен не для красоты. Он защищает процесс от ситуации, когда команда ушла, а арматура фактически осталась в другом положении.

Абсолютный и инкрементальный энкодер: в чем разница

В электроприводах и сложных системах управления могут использоваться энкодеры. Их задача - определить положение привода. Инкрементальный энкодер считает перемещение от заданной начальной точки. Если питание есть и система не сбилась, он хорошо отслеживает изменение положения. Но если привод переместился при отключенном питании, может потребоваться восстановление привязки. Поэтому в некоторых системах используют резервное питание или процедуру калибровки.

Абсолютный энкодер работает иначе. Каждому положению соответствует свой уникальный код. Даже после отключения питания система может прочитать текущее положение, когда питание вернется. Для ответственных узлов это удобно: не нужно угадывать, где осталась арматура после сбоя.

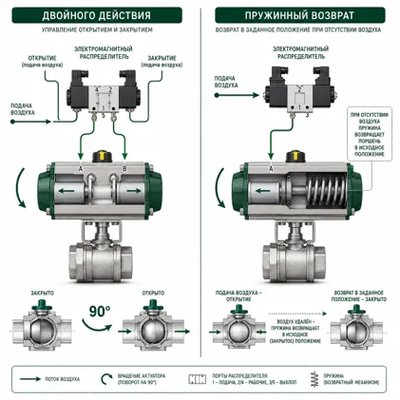

Здесь важна логика аварийного положения. Например, при потере воздуха кран должен закрыться или открыться? Для одностороннего пневмопривода это задается пружинами и сборкой. Для электропривода могут потребоваться дополнительные решения, потому что при потере питания он обычно остается в текущем положении, если нет резервного питания или пружинного возврата.

Встроенное управление или отдельный шкаф

Для электроприводов есть два подхода к размещению управления. Первый - отдельный шкаф или центр управления, где находятся пускатели, защита и часть логики. Второй - встроенный блок управления в самом приводе. Отдельный шкаф удобен, когда привод стоит в тяжелых условиях: рядом влага, грязь, вибрация, высокая температура, пар или плохой доступ. Электрическая часть находится в более защищенном месте, ее проще обслуживать. Но при этом растет объем кабельных трасс: от шкафа к приводу идут силовые и сигнальные линии. Встроенное управление делает узел более компактным и самодостаточным. Привод можно настроить и проверить как готовый блок. Меньше внешней проводки, проще интеграция в систему, иногда доступна диагностика по цифровому протоколу. Но вся электроника находится рядом с арматурой, и условия на месте установки должны ей подходить.

Для небольших узлов встроенное управление часто удобнее. Для крупных объектов, сложной автоматики и тяжелых условий отдельный шкаф может быть разумнее. Решение зависит от объекта, а не только от типа привода.

Скорость срабатывания: когда быстро не значит хорошо

Для шарового крана или дискового затвора привод может открыть и закрыть арматуру довольно быстро. Иногда это плюс. Например, если нужно быстро отсечь участок или переключить поток. Но на некоторых линиях слишком быстрое закрытие опасно. На воде и других жидкостях резкое перекрытие может вызвать гидроудар. На паре и конденсате быстрые изменения режима могут давать ударные нагрузки, шум и вибрацию. На больших DN резкое движение диска или шара создает нагрузку на привод, крепеж и трубопровод. Скорость срабатывания задают конструкцией привода и дополнительной обвязкой. В пневмосистеме используют дроссели и глушители. В электроприводах скорость зависит от двигателя, редуктора и настроек. В некоторых задачах требуется плавное открытие или закрытие.

Быстрое срабатывание должно быть обосновано задачей. Если арматура закрывается резко только потому, что "так смог привод", это не настройка, а риск.

Что проверить перед заказом привода

Подбор привода начинается не с вопроса "пневмо или электро". Сначала нужно понять, какую арматуру нужно автоматизировать и в каком режиме она работает.

Минимальный чек-лист:

Для пневмопривода нужно знать давление воздуха, обычно в барах, и требуемый момент при этом давлении. Для электропривода нужно уточнить напряжение, режим управления, момент, тип сигналов и условия установки.

Если привод ставят на уже существующую арматуру, нужно проверить присоединительную площадку, вал, квадрат, высоту штока, направление открытия, требуемый момент и возможность установки кронштейна. Визуально похожие краны могут требовать разный привод.

Частые ошибки при автоматизации арматуры

• Первая ошибка - подбирать привод только по DN. Один шаровый кран DN 50 может ходить легко, другой того же размера потребует заметно больший момент из-за седел, давления, температуры или среды.
• Вторая ошибка - не учитывать перепад давления. На пустом трубопроводе арматура открывается легко, а под рабочим перепадом привод может не справиться.
• Третья ошибка - ставить слишком мощный привод без ограничения момента. Это может повредить седла, упоры, шток или редуктор.
• Четвертая ошибка - не настраивать конечные положения. Если кран не полностью открыт, поток идет через сужение. Если не полностью закрыт, появляется утечка и износ.
• Пятая ошибка - забывать про аварийное положение. При потере воздуха или питания система должна вести себя предсказуемо. Для одних процессов нужно закрытие, для других открытие, для третьих сохранение текущего положения.
• Шестая ошибка - не учитывать качество воздуха. В пневмоприводе грязный или влажный воздух приводит к коррозии, залипанию распределителя, нестабильной работе и сокращению ресурса.

Хорошая автоматизация не заканчивается установкой привода. Узел нужно настроить, проверить на рабочем давлении и связать с системой управления так, чтобы команда совпадала с фактическим положением арматуры.

Когда лучше пневмопривод, а когда электропривод

Пневмопривод удобен там, где на объекте есть сжатый воздух, требуется быстрое срабатывание, простая логика открыто/закрыто и надежное аварийное положение за счет пружинного возврата. Его часто применяют на шаровых кранах и дисковых затворах. Электропривод удобен там, где нет пневмосети, нужно дистанционное управление, плавная настройка, встроенная диагностика, работа с многооборотной арматурой или интеграция в систему автоматизации. Его часто ставят на задвижки, затворы, шаровые краны и регулирующие узлы.

Выбор зависит не от того, какой привод "лучше", а от условий объекта. Если есть воздух и нужна быстрая отсечка, пневмопривод может быть логичнее. Если нужна многооборотная работа, точная индикация и нет пневмосети, часто выбирают электропривод.

Вывод

Привод трубопроводной арматуры управляет не просто движением. Он должен правильно передать усилие или момент, остановиться в нужной точке, не перегрузить запорный узел, выполнить команду в правильном направлении и дать системе управления понятную обратную связь. Для шарового крана, задвижки, дискового затвора и регулирующего клапана логика управления будет разной. Одной арматуре нужно закрытие по положению, другой по усилию. Одной нужен быстрый ход, другой плавное движение. В одном узле при отказе нужно закрытие, в другом открытие.

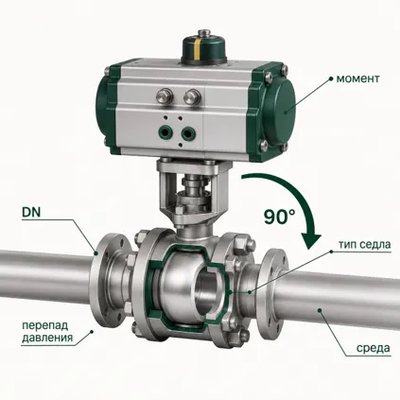

Поэтому привод нельзя выбирать только по DN и типу арматуры. Нужно знать среду, давление или PN, перепад давления, момент, тип седел, режим работы, питание, пневмосеть, скорость хода, аварийное положение и сигналы обратной связи. Если все это учесть заранее, привод будет работать как часть нормального автоматизированного узла. Если нет, он может стать источником проблем: не доводить арматуру до конца, закрывать слишком резко, перегружать седла или давать системе управления ложное ощущение, что кран закрыт, хотя фактически он остался в промежуточном положении.
