Ручной дублёр пневмопривода: для чего нужен и как его выбрать

Пневмопривод поворачивает кран или дисковый затвор за счёт сжатого воздуха. Для резервного управления в узел можно добавить ручной дублёр с маховиком. Но выбрать его только по размеру привода нельзя: должны совпасть присоединения, посадки валов и допустимые нагрузки. Разберём, как работает ручной дублёр для пневмопривода, чем он отличается от обычного редуктора и какие данные нужны для подбора. Отдельно рассмотрим ограничения ручного управления и особенности приводов с пружинным возвратом.

Для чего нужен ручной дублёр пневмопривода

Ручной дублёр позволяет оператору механически повернуть арматуру, когда автоматическое управление недоступно или отключено для обслуживания. В этой статье речь идёт о четвертьоборотном механическом устройстве: оно работает с арматурой, которой для полного открытия или закрытия обычно нужен поворот на 90°. Такой дублёр применяют с совместимыми шаровыми кранами и дисковыми затворами. Для задвижки с многооборотным управлением требуется другое решение, даже если на обоих устройствах есть похожий маховик.

В каких ситуациях пригодится резервное управление

Потребность в ручном управлении бывает при отключении подачи воздуха, остановке системы управления или проверке узла во время наладки. Например, автоматическое переключение временно запрещено, но арматуру нужно перевести в положение, предусмотренное регламентом обслуживания. Дублёр даёт такую возможность, если сама арматура и механическая передача исправны. При этом пропадание электричества не всегда означает потерю воздуха: питание может исчезнуть только у управляющего пневмораспределителя, а давление в приводе сохранится.

Что дублёр не сможет исправить

Ручное управление не устраняет заклинивание шара или диска, поломку штока и повреждение соединительной муфты. Если движение заблокировано механически, усилие от маховика может лишь увеличить нагрузку на повреждённые детали. Поэтому выражение резервное управление означает дополнительный способ передать движение исправной арматуре. Оно не означает, что кран удастся открыть при любой неисправности. Перед использованием дублёра нужно понимать, почему автоматический режим перестал работать. Также дублёр требует присутствия человека и доступа к маховику. Он не переводит арматуру в безопасное положение самостоятельно. Если технология требует автоматического закрытия или открытия при потере воздуха, это отдельное требование к приводу и всей системе управления. Наличие ручного маховика не подтверждает выполнение такой функции. В проекте следует отдельно указать, какое положение нужно при отказе и допускается ли вмешательство оператора в этот момент.

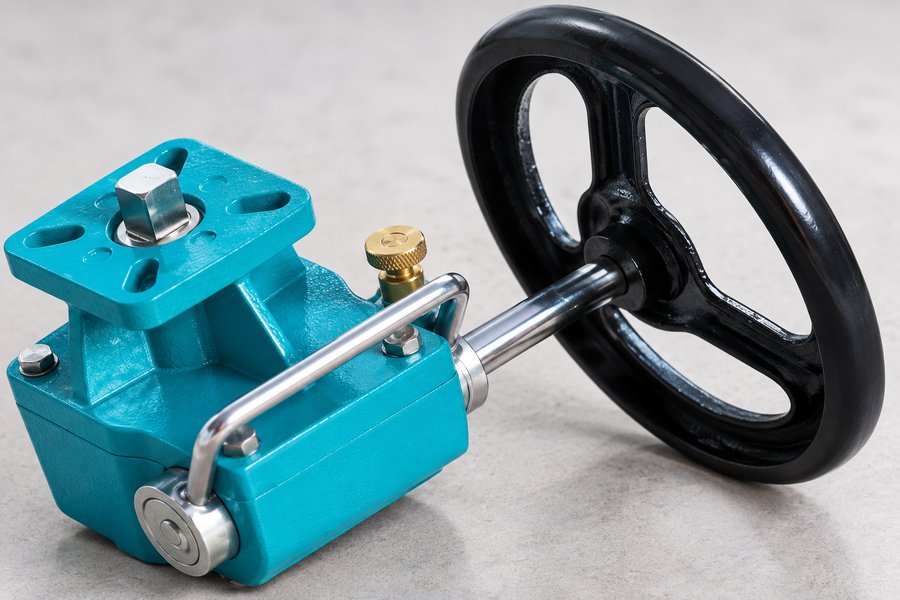

Где устанавливают дублёр и как передаётся движение

У распространённого исполнения дублёр размещается между арматурой и пневмоприводом. Снизу он соединён со штоком крана или затвора, сверху с выходом привода. Сбоку находятся маховик и механизм выбора режима. В зависимости от конструкции для установки могут потребоваться кронштейн, переходная пластина и соединительные муфты. Поэтому установка дополнительного дублёра меняет высоту и состав узла, а его присоединения нужно проверить с обеих сторон.

Что происходит в автоматическом режиме

В отключаемом дублёре ручная передача выводится из зацепления, чтобы не препятствовать работе пневмопривода. Привод поворачивает арматуру через предусмотренную конструкцией связь валов. Именно возможность отключить ручную передачу отличает такое устройство от обычного редуктора на ручном затворе. Конкретный механизм переключения бывает разным: положение рукоятки, фиксатора и порядок включения следует смотреть в инструкции выбранной модели.

Что происходит при вращении маховика

В ручном режиме маховик передаёт движение через редуктор на выходной элемент дублёра и далее на шток арматуры. В распространённых конструкциях используется червячная передача: вращение входного вала с червяком поворачивает зубчатый сектор или колесо. Благодаря передаточному отношению несколько оборотов маховика дают небольшой поворот штока. Полный ход арматуры на четверть оборота поэтому не означает, что маховик тоже нужно повернуть всего на 90°. Ручной режим у такого узла не обязательно отделяет пневмопривод от арматуры. В некоторых конструкциях вместе со штоком поворачивается и выходной вал привода. Это особенно важно для устройств с пружинным возвратом: оператор может одновременно с поворотом арматуры сжимать пружины. По внешнему виду маховика нельзя определить, какая механическая связь сохранится при его включении. Ответ должен быть в документации на конкретную сборку.

Чем ручной дублёр отличается от других устройств управления

Название ручной редуктор встречается у разных изделий. При заказе лучше уточнять, нужен ли самостоятельный ручной привод для арматуры или резервный механизм в узле с пневмоприводом. Оба могут снижать усилие на маховике, но способ установки и режим работы у них различаются. Сходство корпуса, посадочного отверстия или диаметра маховика не доказывает взаимозаменяемость.

Устройство	Как управляет арматурой	Что учитывать
Обычный ручной редуктор	Оператор вращает маховик, редуктор передаёт движение штоку.	Возможность установить сверху пневмопривод и отключать ручную передачу должна быть предусмотрена конструкцией.
Отключаемый ручной дублёр пневмопривода	Позволяет выбрать автоматическое или механическое ручное управление.	Нужны совместимость с приводом, правильное переключение и проверка нагрузок.
Ручной дублёр электропривода	Ручной механизм предусмотрен конструкцией электрического привода.	Правила его включения могут существенно отличаться от правил для отдельного дублёра пневмопривода.
Ручное управление пневмораспределителем	Оператор переключает распределение сжатого воздуха.	Привод всё равно нуждается в воздухе. Это не механическое вращение штока через маховик.

Последняя разница часто вызывает путаницу. Кнопка или винт ручного переключения на пневмораспределителе помогают управлять подачей воздуха без обычной электрической команды, если такое управление предусмотрено изготовителем. Но при отсутствии давления они не создадут усилие на приводе. Механический дублёр действует иначе: движение создаёт человек, вращающий маховик. При составлении заявки стоит описать именно требуемую функцию, а не ограничиваться словами ручное управление.

Почему нужно учитывать тип пневмопривода

В каталоге пневматических приводов встречаются исполнения двустороннего действия и с пружинным возвратом. Это различие влияет на работу резервного механизма. Подходящий дублёр определяют по совместимости с конкретным исполнением привода. Нельзя считать, что изделие для двустороннего привода автоматически подходит к пружинному варианту той же размерной серии.

Привод двустороннего действия

У такого привода сжатый воздух используется для движения в обе стороны. При подготовке к ручному управлению важно учитывать давление в рабочих полостях. Перекрытая подача воздуха сама по себе ещё не доказывает, что привод разгружен: воздух может остаться внутри. Требования к отключению, сбросу давления и состоянию портов определяются пневмосхемой и руководством изготовителя. Ручное вращение при неподготовленной пневмосхеме может встретить сопротивление запертого воздуха.

Привод с пружинным возвратом

В пружинном приводе запасена механическая энергия. Отсутствие воздуха не устраняет усилие пружин. Если дублёр поворачивает арматуру против направления возврата, усилие на маховике может расти по мере сжатия пружин. Подбор должен учитывать разрешённую изготовителем схему ручного управления и нагрузки во всём ходе. Для этого недостаточно знать только момент, требуемый самому крану или затвору. Особенно важен переход обратно в автоматический режим. У отдельных конструкций отключение ручной передачи под нагрузкой от сжатых пружин запрещено. Нельзя переносить на пружинный привод привычный порядок действий с двусторонним устройством. Если документация не объясняет, как снять нагрузку и восстановить автоматическое управление, процедуру нужно получить у поставщика сборки. Попытка силой освободить рукоятку не заменяет такую инструкцию.

Как подобрать ручной дублёр по крутящему моменту

Крутящий момент показывает, какое вращательное усилие требуется передать на шток. Он измеряется в Н·м. Диаметр трубопровода сам по себе не определяет этот параметр: два крана одного DN могут иметь разные конструкции, уплотнения и рабочие условия. Поэтому выбор дублёра начинают с данных на арматуру и привод, а не с таблицы диаметров или внешнего сходства изделий.

Какое усилие требуется арматуре

Для подбора нужны данные изготовителя о моменте при открытии, движении и закрытии в предусмотренных условиях. Наиболее тяжёлым участком может оказаться начало открытия или посадка запорного элемента в конце хода. Рабочая среда, перепад давления и температура относятся к исходным условиям подбора. Если они изменились, расчёт для старого режима нельзя автоматически считать пригодным для нового. Предположим, для выбранного рабочего режима изготовитель арматуры указал требуемый момент 180 Н·м, а рассматриваемый дублёр допускает на выходе 150 Н·м. Такой вариант уже не проходит по нагрузке, даже если его отверстия и посадки полностью совпадают. Если паспортное значение дублёра выше 180 Н·м, подбор всё равно нужно продолжить: проверить запас по принятой методике, ограничения привода и прочность соединительных деталей. Это пример проверки, а не универсальная рекомендация по коэффициенту запаса.

Что ещё ограничивает нагрузку

Допустимый выходной момент дублёра не разрешает прикладывать к маховику любое усилие. Ограничение может быть задано и для входного вала. Отдельно проверяют, какой момент допускается передавать через устройство в автоматическом режиме, когда действует пневмопривод. Условие исправной работы относится ко всей цепочке: привод, дублёр, муфты, шток и крепления. Повышенная мощность одного элемента не увеличивает автоматически прочность остальных. Для привода с пружинным возвратом дополнительно оценивают момент пружин при ручном ходе. Если ручной механизм поворачивает связанный с ним привод, часть нагрузки определяется именно этой связью. Нельзя получить подходящий размер простым сложением любых двух максимальных значений из каталогов: нужна схема передачи нагрузки и данные изготовителей. Подробнее о характеристиках самого привода можно прочитать в статье о подборе пневмопривода по крутящему моменту.

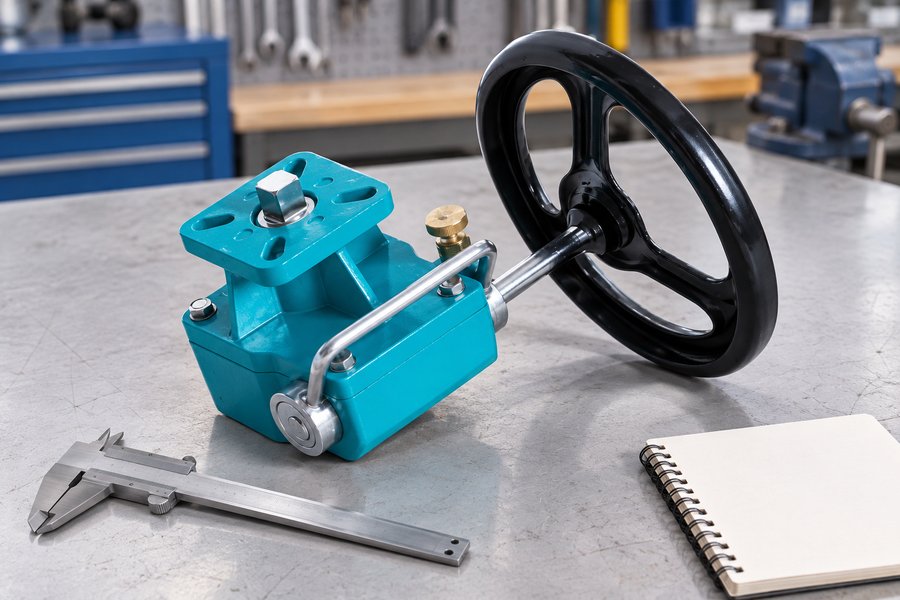

Как проверить присоединения дублёра, арматуры и привода

Механическая совместимость состоит из нескольких отдельных проверок. Болты должны попасть в предусмотренные отверстия, валы войти в свои посадки, а детали передать момент без перекоса и недопустимого люфта. К этому добавляются монтажная высота, ориентация маховика и место для переключателя. Формулировка подходит к этому приводу должна подтверждаться чертежом или согласованной комплектацией сборки.

Монтажные площадки с двух сторон

Для четвертьоборотной арматуры часто применяют присоединения по ISO 5211. Обозначения вида F05, F07 или F10 относятся к монтажным интерфейсам, а не к диаметру трубопровода. У дублёра нужно проверить отдельно сторону арматуры и сторону привода: они могут иметь разные присоединения. Запись одного обозначения в заявке без указания стороны оставляет часть подбора нерешённой. Совпадение монтажной площадки ещё не доказывает полную совместимость. Нужно сверить размеры ведущих и ведомых элементов, допустимые нагрузки интерфейса и чертежи конкретных изделий. Если используется кронштейн или переходная пластина, проверяют также их соединения. Фраза всё по ISO 5211 помогает начать проверку, но не заменяет её. Особенно это важно при дооснащении узла, где арматура и привод уже подобраны без дополнительного механизма между ними.

Размеры и положение валов

Проверяют форму посадки, размер квадрата или другого профиля, глубину зацепления и длину выступающего штока. Важно и угловое положение профиля относительно монтажных отверстий. Два одинаковых по ширине квадрата могут требовать разных переходных деталей, если их ориентация или рабочая длина не совпадают. Соединение, которое удалось надеть на несколько миллиметров, нельзя считать проверенным только потому, что оно пока не проворачивается рукой. Переходная муфта должна быть рассчитана на передаваемую нагрузку. Слишком короткое зацепление, несовпадение осей и нештатная обработка посадок могут привести к повреждению деталей. Если нужной посадки нет, лучше согласовать предусмотренный изготовителем переходник. Подпиливание квадрата на месте затрудняет проверку прочности и меняет условия, для которых была рассчитана сборка.

Место для маховика и дополнительная высота

После установки дублёра привод окажется выше, чем при прямом соединении с арматурой. Нужно проверить расстояние до перекрытия, соседних труб и кабельных трасс. Вокруг маховика требуется место для руки оператора, а переключатель должен быть доступен во всём необходимом диапазоне перемещения. Если маховик упирается в стену или к нему нельзя подойти, исправный дублёр не выполнит свою задачу на объекте. При дооснащении стоит заранее сделать несколько фотографий узла и указать размеры свободного пространства. Это не заменяет чертежей, но помогает выявить монтажные ограничения. Например, подходящая по моменту модель может потребовать другого положения маховика или изменения кронштейна. Возможность такой ориентации подтверждают по руководству изготовителя. Разрешённые положения установки у разных дублёров не обязательно одинаковы.

Что означает передаточное отношение ручного редуктора

Передаточное отношение связывает поворот маховика с поворотом выходного вала. Например, при общем отношении 40:1 сорок оборотов входа соответствуют одному полному обороту выхода. Для поворота выходного вала на 90° теоретически потребуется десять оборотов маховика: 40 × 90 / 360 = 10. В этом примере не учитываются люфт, регулировочные особенности и отклонения фактического рабочего хода.

Почему большое отношение не всегда удобнее

При одинаковой нагрузке и сопоставимых потерях в передаче большее передаточное отношение позволяет уменьшить требуемый момент на входе. За это приходится платить количеством оборотов. Для редкого переключения такой вариант может быть удобен, а там, где оператору нужно часто вручную выполнять полный ход, число оборотов становится заметным эксплуатационным параметром. Поэтому при выборе полезно запросить не только выходной момент, но и число оборотов от одного крайнего положения до другого.

Оценить время ручного переключения только по передаточному отношению нельзя. Оно зависит также от усилия, размеров маховика, доступности узла и действий по переводу в ручной режим. Если арматура должна сработать за заданное время без участия человека, наличие дублёра не подтверждает это требование. Если требуется местное ручное управление за определённое время, такую задачу следует прямо указать поставщику.

Почему нельзя добавлять рычаг к маховику

Удлинитель увеличивает момент на входе, но не меняет допустимую нагрузку деталей. Если маховик вращается необычно тяжело, нужно выяснить причину: положение переключателя, состояние арматуры, нагрузку пружин и подготовку пневмосхемы. Применение трубы или другого дополнительного рычага допустимо только при прямом разрешении изготовителя. При отсутствии такого разрешения попытка получить большее усилие может перегрузить дублёр, муфту или шток.

Какие условия работы указать при выборе дублёра

У дублёра есть собственные ограничения по окружающей температуре, защите корпуса и условиям установки. Их нужно проверить независимо от характеристик пневмопривода. Одинаковый цвет корпуса или поставка в одном комплекте не означают одинаковых температурных диапазонов. Для наружного узла дополнительно учитывают осадки, обледенение, коррозионную среду и доступность ручного управления.

Температура и защита корпуса

Температура рабочей среды внутри трубы и температура окружающего воздуха относятся к разным параметрам. Если по трубе идёт горячая среда, условия около дублёра зависят от компоновки, нагрева соседних деталей и предусмотренной теплоизоляции. В заявке полезно указать оба значения. Степень IP описывает защиту оболочки в установленных условиях испытания. Она сама по себе не подтверждает стойкость к химикатам, морской атмосфере или пригодность для взрывоопасной зоны.

Проверка устройства, которым редко пользуются

Резервный механизм может долго оставаться без движения. Поэтому его исправность нельзя оценивать только по тому, что пневмопривод каждый день открывает и закрывает арматуру. Проверяют доступ к маховику, состояние переключателя, креплений и наружных поверхностей. Периодичность проверок, необходимость смазки и допустимость вскрытия корпуса берут из руководства конкретной модели. Единого графика обслуживания для всех ручных дублёров нет.

Что проверить перед ручным управлением и возвратом к автоматике

Порядок переключения задаёт изготовитель дублёра и привода с учётом пневмосхемы. Универсальная инструкция повернуть рукоятку, покрутить маховик и снова подать воздух может оказаться неверной. Для конкретного узла необходимо определить, как исключается неожиданное движение, как снимается давление и что происходит с усилием пружин. Оператор должен пользоваться согласованной процедурой для установленного оборудования.

Подготовка к ручному режиму

До переключения нужно убедиться, что изменение положения арматуры разрешено по условиям процесса. Затем по рабочей инструкции проверяют отключение автоматических команд, состояние подачи воздуха, давление в полостях и механические нагрузки. Отключение электрической катушки пневмораспределителя не является универсальным способом разгрузить привод. Результат зависит от функции распределителя и его положения после снятия питания.

Контроль движения и положения

Во время ручного хода контролируют фактическое положение арматуры предусмотренным способом. Число оборотов маховика полезно для оценки хода, но само по себе не подтверждает полное закрытие или герметичность. Сигнал от концевого выключателя тоже имеет смысл только при исправной механической связи и правильной настройке. Проверку положения и проверку плотности закрытия выполняют по требованиям к конкретному узлу.

Возврат в автоматический режим

До возобновления автоматического управления нужно выполнить предусмотренные изготовителем условия перехода. Для отключаемой ручной передачи это включает проверку её положения; для пружинного привода могут потребоваться дополнительные действия по снятию нагрузки. Нельзя силой переключать механизм, удерживающий сжатые пружины. После разрешённого перехода проверяют ход и индикацию в условиях, предусмотренных программой наладки или обслуживания.

Что указать в заявке на ручной дублёр для пневмопривода

Для подбора полезнее передать поставщику данные на существующий или проектируемый узел, чем написать только размер привода. В NEWKEY есть отдельный раздел ручных дублёров и редукторов. Подходящее исполнение нужно согласовать по актуальной модели привода, чертежу арматуры и условиям работы. Обозначение типоразмера в названии товара помогает найти вариант для проверки, но не заменяет подтверждение совместимости.

Тип, изготовитель и модель арматуры, DN и рабочие условия.
Требуемый момент арматуры или данные, по которым его определит изготовитель.
Модель пневмопривода и тип действия: двусторонний или с пружинным возвратом.
Для пружинного исполнения: направление возврата и данные о моменте пружин.
Чертежи обеих монтажных сторон, профили и размеры валов.
Состав существующих кронштейнов, муфт и переходных деталей.
Свободное пространство, нужное положение маховика и условия окружающей среды.
Задача ручного управления и требования к переходу между режимами.

Пример заявки для существующего узла

Нужно дооснастить ручным дублёром шаровый кран с пневмоприводом двустороннего действия. Прилагаются паспорта и чертежи крана и привода, данные по моменту в рабочем режиме, фотографии установленного узла и размеры свободного пространства. Требуется подтвердить совместимость присоединений, состав переходных деталей, допустимые нагрузки в обоих режимах и предоставить инструкцию по переключению. Такая заявка позволяет проверить конкретную сборку, а не подбирать устройство по приблизительному размеру корпуса.

Какие документы нужны вместе с устройством

До ввода узла в работу нужны паспорт выбранного исполнения, монтажный чертёж и руководство, объясняющее переключение режимов. Если оборудование поставляется в сборе, следует уточнить, охватывает ли документация взаимодействие всех его элементов. Краткого описания резервного управления в карточке товара для этого недостаточно. Общую роль остальных компонентов можно посмотреть в статье о составе узла пневмопривода.

Что важно при выборе ручного дублёра

Ручной дублёр даёт дополнительный способ управления исправной четвертьоборотной арматурой. Для подбора проверяют момент, тип действия привода, обе монтажные стороны, посадки валов и доступ к маховику. Для пружинного исполнения отдельно согласуют нагрузки и порядок переключения. Подходящее устройство должно работать в конкретной сборке и иметь понятную инструкцию. Именно эти данные стоит собрать до заказа.
