Свободный фланец на приварном кольце: когда такое соединение действительно удобно

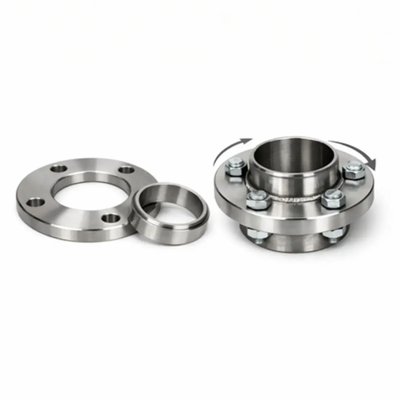

Свободный фланец на приварном кольце часто выбирают там, где важны скорость и предсказуемость работ при монтаже трубопроводов, особенно на участках с ограниченным доступом. Его ключевая особенность — свободное вращение фланца вокруг кольца: трубу не нужно “проворачивать”, чтобы совместить отверстия под болты. На практике это даёт лёгкую стыковку с ответным фланцем и экономит время, когда узел собирают в колодце, камере или рядом с оборудованием.

Ниже — разбор, в каких ситуациях свободный фланец на кольце оправдан, чем он может быть выгодной альтернативой другим типам соединений, как это влияет на долговечность и стоимость, и на что смотреть по требованиям проекта и ГОСТ.

Как устроен узел и почему он облегчает стыковку

Соединение состоит из двух частей: приварного кольца (его приваривают к трубе) и свободного фланца, который надевается на трубу и может вращаться. При сборке прокладка и контактная поверхность “работают” на стороне кольца, а свободный фланец выполняет прижимную функцию через болтовое соединение.

Эта схема особенно ценна на объектах, где труба уже жёстко закреплена или имеет сложную обвязку. В таких условиях “классическое” фланцевое соединение может потребовать подгонки и дополнительных манипуляций. Свободный фланец решает задачу проще: отверстия под болты совмещаются поворотом фланца, а не всей трубной секции. Именно поэтому его часто называют универсальным решением для сборки “на месте”, хотя корректнее говорить об универсальности соединения в плане монтажа, а не о применимости к любым режимам.

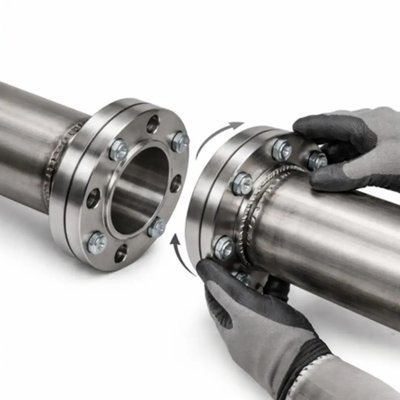

Где свободный фланец даёт максимальную пользу

Труднодоступные места

Наиболее очевидный сценарий — труднодоступные места: камеры, колодцы, узкие коридоры, участки с плотной компоновкой. Там важна не только скорость работ, но и снижение риска ошибок. Свободное вращение заметно упрощает позиционирование: меньше “перетягиваний”, меньше перекосов, проще удержать соосность.

Ревизия и обслуживание оборудования

Если узел предполагает периодическую разборку — для обслуживания фильтров, теплообменников, насосов — свободный фланец облегчает ревизию. Разборка и сборка быстрее, потому что соединение проще “поймать” по отверстиям, а сам узел меньше зависит от того, насколько точно совпали положения трубных секций после ремонта.

Большие диаметры

Ещё один сильный аргумент — большие диаметры. Чем больше DN, тем тяжелее “играть трубой” при монтаже. Поворот фланца в таком случае — это не просто удобство, а реальная экономия времени и усилий, особенно когда работы ведутся с ограниченной грузоподъёмной техникой или в стеснённых условиях.

Экономия и материалы: зачем делают нержавеющее кольцо

В проектах часто встречается комбинация, где приварное нержавеющее кольцо выполняют из материала трубы (например, нержавейки), а сам свободный фланец выбирают из более доступного материала — если это допускают условия эксплуатации и проектные требования. Логика простая: кольцо формирует контакт с прокладкой и определяет качество уплотнения, а свободный фланец в этой схеме может рассматриваться как силовой элемент, который обеспечивает прижатие.

Отдельный плюс такой компоновки — отсутствие контакта со средой у свободного фланца в тех случаях, когда продуктовая зона “закрыта” кольцом и прокладкой. Это не означает, что можно полностью игнорировать коррозионные факторы снаружи: атмосферные условия, влажность камер, реагенты на площадке всё равно влияют на металл. Но с точки зрения внутренней среды решение нередко позволяет оптимизировать стоимость без ухудшения санитарных или коррозионных требований внутри трубопровода.

Именно здесь чаще всего проявляется экономия: дорогой материал используется только там, где он действительно нужен по контакту со средой и уплотнению, а силовой фланец подбирается рационально.

Долговечность: что влияет на ресурс такого соединения

С точки зрения ресурса соединения важно не “само наличие свободного фланца”, а качество изготовления и монтажа:

ровность торца приварного кольца (на него опирается прокладка);
качество сварки и соосность с трубой;
правильный подбор прокладки под среду и температуру;
грамотная затяжка болтов.

Если эти условия соблюдены, соединение работает стабильно и обеспечивает хорошую долговечность. Проблемы чаще возникают из-за перекоса, неровной поверхности кольца или неправильной затяжки. В отличие от некоторых жёстких фланцевых решений, здесь особенно важно помнить, что герметичность определяется контактной парой “кольцо–прокладка”, а значит к качеству кольца предъявляются повышенные требования.

Когда стоит рассмотреть альтернативу

Свободный фланец — не универсальное решение “на все случаи”, и в ряде ситуаций логичнее выбрать альтернативу. Обычно это касается режимов с высокими нагрузками, где важна максимально жёсткая и устойчивая к деформациям конструкция узла. Критерии выбора всегда должны исходить из проекта: давление, температура, вибрации, циклы, требования к герметичности.

Если ожидаются сильные динамические нагрузки, или узел является критическим по безопасности, проектировщики часто предпочитают другие типы фланцевых соединений. В таких случаях свободный фланец на кольце может применяться, но требует особенно внимательного расчёта и контроля качества монтажа.

Нормативная часть: как увязать с ГОСТ и проектом

На практике “правильность” фланцевого соединения определяется не общими рекомендациями, а требованиями проектной документации и применимых стандартов (ГОСТ, а также стандарты на фланцы, прокладки, сварку, испытания). Важно, чтобы выбранные элементы соответствовали:

типоразмеру и присоединительным размерам;
материалам и условиям эксплуатации;
требованиям к контролю качества сварки и поверхностей;
процедурам испытаний и приёмки.

Если проект прямо предусматривает свободный фланец на приварном кольце, задача инженера — обеспечить правильную реализацию: качество кольца, корректную сборку, правильные прокладки и затяжку.

Практический чек-лист: когда свободный фланец — удачный выбор

Свободный фланец на приварном кольце обычно оправдан, если:

нужен быстрый монтаж и удобная стыковка без проворачивания трубы;
узел находится в труднодоступном месте и важна сборка “с первого раза”;
планируется ревизия и периодическая разборка соединения;
диаметры достаточно большие, и манипуляции трубой затруднены;
материал трубы дорогой, и есть смысл применять нержавеющее кольцо при оптимизации остальных элементов;
проектные требования по давлению и температуре допускают такой тип соединения.

Вывод

Свободный фланец на приварном кольце — один из самых удобных вариантов фланцевого узла там, где на первом месте монтаж и обслуживание: свободное вращение обеспечивает лёгкую стыковку, снижает трудоёмкость работ в труднодоступных местах и помогает на больших диаметрах. Дополнительным преимуществом может стать экономия материалов, когда кольцо выполняют из нержавейки, а свободный фланец подбирают рационально при соблюдении требований проекта и стандартов.

Чтобы соединение было надёжным и долговечным, критично качество приварного кольца, корректная сварка, подбор прокладки и правильная затяжка. А если режимы тяжёлые или узел критичен по безопасности, стоит заранее сравнить это решение с альтернативами и опираться на требования проекта и ГОСТ.
