Переходный фланец: как соединить разные стандарты труб и арматуры

Почти на каждом «живом» объекте рано или поздно возникает ситуация, когда нужно состыковать то, что по стандартам изначально не стыкуется. Часть оборудования пришла под ГОСТ, часть — под EN (DIN/ISO), импортная арматура — под ANSI/ASME Class, а трубопровод «исторически» собран из того, что было. На бумаге всё выглядит просто: DN совпадает, давление «примерно то же», отверстия вроде бы похожи — значит, можно соединить. Но на практике именно в таких местах появляются хронические микропротечки, перекосы, «выдавленные» прокладки и бесконечные подтяжки.

Переходный фланец — одно из самых удобных решений, когда хочется соединить разные стандарты без переварки всей линии. Однако это тот случай, когда «подошло по отверстиям» совсем не равно «надёжно работает». Чтобы переход действительно был рабочим, нужно учитывать не только сверловку, но и класс давления с температурой, тип уплотнительных поверхностей, толщины, прокладки и крепёж.

Ниже — практическая схема: почему стандарты не стыкуются даже при одинаковом DN, какие бывают варианты переходных фланцев и как по шагам подобрать решение так, чтобы узел не стал самым проблемным местом на линии.

Почему стандарты «не стыкуются» даже при одинаковом DN

Самая распространённая ошибка — считать, что если совпадает условный проход, то всё остальное автоматически совместимо. На деле различия могут быть сразу в нескольких местах, и даже одного несовпадения достаточно, чтобы узел начал течь или работать на грани.

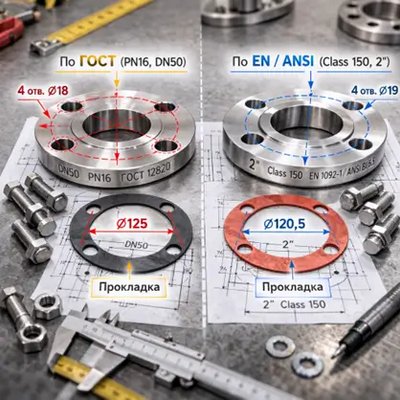

Во-первых, у стандартов различается болтовой круг: диаметр расположения отверстий (PCD), количество отверстий и их диаметр. Иногда фланец «почти» подходит — болты можно вставить, но с перекосом или с минимальным зазором. Такой монтаж почти гарантирует напряжение в соединении, неравномерное прижатие прокладки и последующие проблемы.

Во-вторых, у стандартов отличается тип уплотнительной поверхности: где-то плоская поверхность (FF), где-то выступ (RF), где-то кольцевая канавка под RTJ. Даже если отверстия совпали идеально, несовпадение поверхности приводит к тому, что прокладка работает не в своём режиме: её выдавливает, она «не садится», появляется микроподтёк по окружности, который потом пытаются лечить бесконечной подтяжкой.

В-третьих, «PN» и «Class» — это не прямые аналоги. PN — европейская логика номинального давления, Class — американская, и допустимое рабочее давление зависит от температуры и материала. В реальности два «похожих» фланца могут иметь разную несущую способность на горячих средах, особенно на паре и теплоносителях.

И, наконец, DN и NPS — разные системы размеров. В ряде типоразмеров они близки, но это не означает полную геометрическую взаимозаменяемость в каждом узле.

Что такое переходный фланец и какие бывают решения

Под словом «переходный фланец» обычно понимают одно из трёх решений.

Первое — переходное фланцевое кольцо/адаптер. Это вставка, которую ставят между двумя фланцами разных стандартов. Она «переводит» сверловку и/или поверхность с одного стандарта на другой, позволяя обойтись без переделки трубопровода.

Второе — короткая катушка (spool piece) с разными фланцами на концах. По сути это небольшой участок трубы, на одном конце которого фланец под стандарт А, на другом — под стандарт B. Это более «тяжёлое», но зачастую более надёжное решение, потому что оно обеспечивает соосность, жёсткость и нормальную геометрию соединения.

Третье — фланец с комбинированной сверловкой (multi-drilled). На одном фланце сделаны отверстия под два стандарта. Решение выглядит соблазнительно: одна деталь закрывает два мира. Но у него есть ограничение: если отверстия оказываются слишком близко, фланец ослабляется, и на ударных режимах это может стать проблемой.

Решение	Когда применяют
Переходное кольцо/адаптер	Когда нужно быстро состыковать стандарты без переварки, и режимы не «ударные»
Спул-катушка с двумя разными фланцами	Когда важна соосность, жёсткость и надёжность, особенно на ответственных узлах
Комбинированная сверловка	Когда стандарты близки и конструктивно остаётся достаточный запас металла

Пошаговый алгоритм подбора переходного фланца

Шаг 1. Чётко зафиксировать, что у вас слева и справа

Это звучит банально, но половина проблем рождается именно здесь. Нужно записать:

стандарт фланца на трубе/оборудовании (ГОСТ/EN/ANSI);
DN или NPS;
PN или Class;
тип уплотнительной поверхности (FF, RF, RTJ и т. д.);
материал фланца (сталь/нержавейка/спецсплав).

Важно фиксировать именно «как на изделии» — по маркировке и паспорту, а не по предположению «вроде DN100».

Шаг 2. Проверить DN ↔ NPS и соответствие по присоединительным размерам

Даже если условный проход «по смыслу» одинаковый, нужно убедиться, что:

внешний диаметр фланца и болтовой круг действительно соответствуют ожидаемому стандарту;
фланцы реально можно состыковать в заданном пространстве без смещения.

На этом шаге часто всплывает неприятная правда: «DN100» на одном конце и «4’’» на другом — близко, но не всегда эквивалентно по присоединительным размерам.

Шаг 3. Сверить давление с учётом температуры

Это особенно важно на паре, горячей воде, теплоносителях и вообще на горячих средах. Нельзя просто сравнить «PN16 ≈ Class150» и считать задачу решённой. Нужно смотреть, какие давления допускаются при вашей температуре для конкретного материала и исполнения.

Шаг 4. Уплотнительные поверхности и прокладка

Если поверхности разные (например, RF ↔ FF), нужно заранее понимать, как вы будете уплотнять соединение. Иногда можно применить прокладку подходящего типа, иногда лучше не пытаться «скрестить» такие поверхности и выбрать катушку с правильными фланцами или заменить один из фланцев.

Шаг 5. Выбрать тип переходного решения

Если узел некритичный и условия мягкие — адаптер может быть достаточен.
Если узел ответственный, есть вибрации или гидроудары — лучше катушка с двумя корректными фланцами.
Комбинированную сверловку стоит рассматривать аккуратно и только там, где конструктив не ослабляется.

Шаг 6. Материал, крепёж и прокладки

Переходный фланец — это не только геометрия, но и материалы:

материал фланца выбирается под среду и атмосферу;
крепёж должен соответствовать классу давления и температуре;
прокладка — соответствовать типу поверхности, давлению и среде.

Шаг 7. Проверить монтажную схему

Даже правильный переходной фланец можно убить монтажом. Перед установкой полезно убедиться, что:

есть доступ для равномерной затяжки болтов;
стык не будет собираться «на перекос»;
есть возможность повторной протяжки после прогрева, если режим это требует.

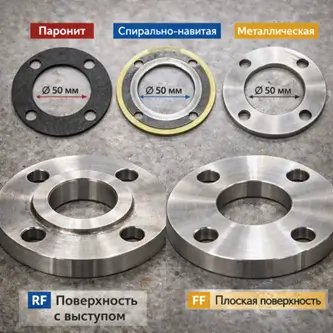

Уплотнительные поверхности и прокладки — главная зона риска

Многие проблемы с переходными фланцами выглядят одинаково: болты затянули, всё собрали, но по окружности появляется лёгкий отпот, потом — капля, потом — стабильная микропротечка. И почти всегда причина не в «плохой прокладке» как таковой, а в том, что прокладка работает в неподходящем режиме.

Если тип поверхности не совпадает, прокладка может:

сжиматься неравномерно;
работать на частичном пятне контакта;
выдавливаться при температурных расширениях;
быстро деградировать при вибрациях.

Плюс добавляется перекос, который часто возникает, когда фланцы «почти подошли» и сборка делалась с усилием.

Проблема	Типичная причина
Постоянные микроподтёки по окружности	Несовместимость уплотнительных поверхностей или неправильный тип прокладки
Выдавливание прокладки	Перекос, недостаточная жёсткость узла, неправильный крепёж или затяжка

Когда лучше отказаться от переходного фланца

Переходный фланец — полезная вещь, но не универсальная. Есть случаи, когда он становится потенциальным источником риска, и лучше выбрать более «тяжёлое» решение.

Если узел:

критичен по безопасности;
работает на высоких температурах и давлениях;
находится в зоне гидроударов или вибраций;
требует максимальной надёжности без обслуживания,

то правильнее сделать переход через катушку с двумя корректными фланцами или привести узел к единому стандарту (заменить фланец/арматуру). Да, это дороже на входе, но дешевле, чем аварийные ремонты и постоянные подтяжки.

Условие	Рекомендованный подход
Высокая динамика (вибрации, гидроудары, частые пуски)	Спул-катушка с правильными фланцами, без ослабляющих «универсальных» решений
Критичный узел по безопасности	Минимизировать переходники, использовать заводской переход или реконструкцию узла

Чек-лист перед монтажом переходного фланца

Перед тем как собирать узел, полезно пройтись по списку:

стандарты обеих сторон зафиксированы по маркировке и/или паспорту;
DN/NPS корректно сопоставлены;
PN/Class проверены с учётом температуры;
тип уплотнительной поверхности совпадает или предусмотрено корректное решение по прокладке;
крепёж выбран нужного класса прочности и материала;
есть доступ для равномерной затяжки (крест-накрест), предусмотрена протяжка после прогрева при необходимости;
узел не находится в зоне сильных вибраций без дополнительных мер.

Заключение

Переходный фланец — отличное инженерное решение, когда нужно аккуратно состыковать трубопроводы и арматуру разных стандартов без больших переделок. Но это решение требует дисциплины: совпадение отверстий — не критерий совместимости, а всего лишь начало проверки. На надёжность узла влияют давление и температура, тип уплотнительной поверхности, правильная прокладка, крепёж и качество монтажа.

Если режимы мягкие и узел не критичный, переходной фланец или адаптер часто закрывает задачу быстро и экономно. Если же узел ответственный, горячий, ударный или вибрационный, лучше выбрать более надёжный путь — катушку с разными фланцами или приведение узла к единому стандарту. В таких местах цена ошибки почти всегда выше цены «правильного» решения.
