Топ-5 случаев, когда дешёвый фланец обошёлся дороже всей трубопроводной арматуры

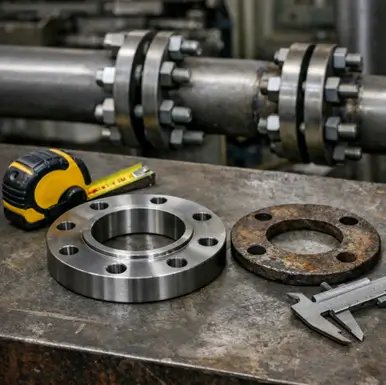

В смете проекта все обычно внимательно смотрят на краны, клапаны, регулирующую арматуру, на насосы и автоматику. А фланцы идут отдельной строкой где-то внизу: «диски с дырками», стандартная позиция, на которой «глупо переплачивать». Поэтому их нередко берут по принципу «что подешевле и в наличии», особенно если поставщик уверяет: «аналог, всё то же самое».

Потом, через полгода или год, оказывается, что протекает не регулирующий клапан и не кран из нержавейки, а самый обычный фланцевый стык. Его приходится подтягивать, перетягивать, промазывать, а в какой-то момент — останавливаться и менять. И очень быстро становится понятно: экономия на одном элементе обвязки превратилась в дополнительные работы, простои и кучу нервов, которые стоят гораздо дороже всей «дорогой» арматуры.

Ниже — пять типичных историй из практики (обобщённых, без названий площадок), где именно дешёвый фланец стал тем самым слабым звеном, через которое система «заплатила по счёту».

Почему именно фланцевый узел так часто «стреляет»

Фланец обычно воспринимают как стандартизованную деталь: раз DN и PN совпали, количество отверстий сходится, значит, можно брать. На фоне сложной трубопроводной арматуры кажется логичным экономить именно здесь. Но на фланцевом соединении сходится сразу несколько факторов:

марка и качество стали;
толщина и исполнение (PN, класс, тип бурта);
геометрия и плоскостность привалочной поверхности;
качество прокладки и крепежа;
культура монтажа и затяжки.

Дешёвые партии, «аналогичные» стандарты и непроверенные поставщики чаще всего бьют по одному или нескольким пунктам сразу. В результате те же краны и клапаны могут быть подобраны идеально, а проблема вылезает в месте, где просто решили «не заморачиваться».

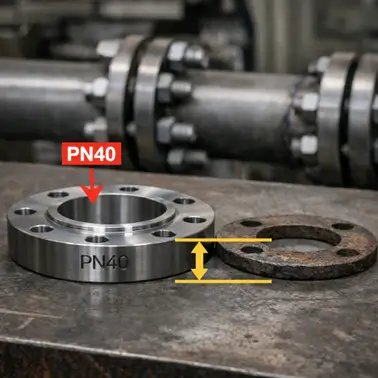

Кейс 1. «По отверстиям подходит»: фланец не того стандарта на насосной

На одной промышленной насосной станции меняли насосный агрегат и обвязку. Проектом были предусмотрены фланцы по европейскому стандарту с определённым классом давления. Но когда дошло до закупки, подрядчик решил сэкономить: вместо рекомендованных фланцев взяли более дешёвые из другой линейки — отверстия совпали, болты встали, внешний диаметр «примерно такой же».

На стенде всё собрали, обвязка выглядела аккуратно, никаких вопросов по монтажу не возникло. Насос запустили, система вышла на режим.

Что пошло не так

Через несколько недель эксплуатации на одном стыке появилась утечка. Болты подтянули — помогло ненадолго. Затем разболталось соседнее соединение. Так продолжалось до тех пор, пока не посмотрели внимательнее на маркировку: фактический класс давления и исполнение фланцев были ниже расчётных, толщина пояса меньше, чем требовалось по проекту.

При гидроударах и нормальных рабочих флуктуациях давление в коллекторах подбиралось вплотную к пределу возможностей этих фланцев. Плоскости слегка «гуляли», прокладки периодически выдавливало, а болты напряженно жили на грани текучести.

Чем всё закончилось

В момент очередного резкого останова насоса один из стыков не выдержал: прокладку выдавило, появился мощный «фонтан», насосную пришлось аварийно останавливать и отключать участок. В итоге:

замена части трубопровода и всех фланцев на нём;
пересборка узла с правильными изделиями;
простой, переработка и лишние часы работы эксплуатационной службы.

Экономия на «аналогичных» фланцах ушла в ноль уже на первом серьёзном ремонте, а итоговая стоимость работ и простоя в разы превысила разницу в цене.

Что сэкономили	К чему пришли
Взяли фланцы «того же диаметра», но более низкого класса	Хронические утечки, аварийный разрыв стыка, простой насосной и замена участка трубопровода

Кейс 2. Агрессивная среда и «чёрный» фланец: коррозия, которая съела весь узел

На химическом производстве модернизировали линию транспортировки агрессивного раствора. Трубы и запорную арматуру выбрали из коррозионностойких материалов, тщательно согласовали со службой технологии. А вот на фланцах решили «особо не раздувать бюджет»: часть стыков собрали на обычных фланцах из углеродистой стали, с идеей «они же снаружи, не контактируют напрямую со средой».

На запуске всё выглядело прилично: новая арматура, свежая окраска, аккуратные стыки. Но линия работала в тяжёлых условиях: пары, конденсат, регулярные промывки.

Что пошло не так

Уже через год эксплуатации на некоторых фланцах начались очаги коррозии. Сначала — ржавчина на буртах и болтах, потом — явные раковины. Агрессивная среда через микроподтёки и паровой конденсат регулярно попадала в область стыка и на наружную поверхность, а обычная «чёрная» сталь уверенно сдавалась под таким режимом.

Внутри изоляции процессы шли ещё веселей: там скапливалась влага, температура «гуляла», кислород был, контроль — минимальный. К моменту, когда утечка стала заметна снаружи, толщина металла в нескольких местах была серьёзно снижена, местами — до почти сквозных отверстий.

Чем всё закончилось

Когда на обходе заметили подтёки и отслоения краски, вскрыли изоляцию и увидели картину полного «букета»: ржавые бурты, глубоко проеденные коррозией, белёсые потёки засохшего раствора.

Пришлось:

остановить линию и слить остатки среды с нейтрализацией;
менять не только фланцы, но и участки труб, где металл «подсел» вместе с ними;
ревизовать соседние узлы и пересматривать стандарт по материалам фланцев для всех агрессивных участков.

Сама арматура и трубы оказались в хорошем состоянии — подвёл именно самый простой элемент обвязки.

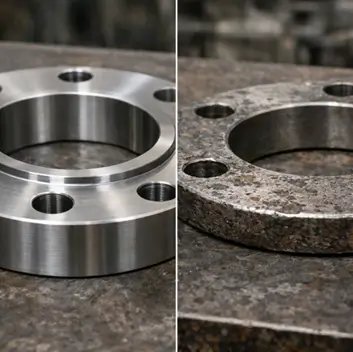

Кейс 3. Кривые привалочные поверхности: вечная «сопля» на горячей воде

На тепловом узле заказчик настоял на экономии: дорогие клапаны и краны оставили по проекту, а вот по фланцам решили «не заморачиваться» и взяли бюджетную партию от малоизвестного поставщика. По размерам всё сходилось, по маркировке PN тоже. Монтаж шёл в обычном режиме: фланцы приварили, стыки собрали на стандартных прокладках, болты затянули.

Через пару дней после пуска на одном из стыков заметили лёгкий отпот, потом — на другом. Подтянули, протёрли, вроде бы стало сухо. Но через неделю история повторилась.

Что пошло не так

В какой-то момент монтажники сняли прокладку с одного из стыков и приложили линейку к привалочной поверхности. Оказалось, что торцы фланцев «ведёт»: неплоскостность, шагрень от грубой обработки, местами — явные риски и раковины. Прокладка при затяжке деформировалась, в одних зонах перегружалась, в других почти не прижималась.

На горячей воде с периодическими изменениями температуры это оборачивалось тем, что при каждом нагреве и остывании стык «дышал», прокладка играла, и появлялась та самая «вечная сопля», которую никак не удавалось победить подтяжкой.

Чем всё закончилось

В течение сезона стык обслуживали несколько раз, меняли прокладки на более мягкие и толстые, пробовали разные варианты затяжки — эффект был временным. В межсезонье узел разобрали и увидели картину, которую стоило проверить ещё при закупке: кривые бурты, неровные поверхности, локальные раковины.

В итоге:

заменили всю партию фланцев на участке;
потратили дополнительное время на шлифовку и контроль новых привалочных поверхностей;
заодно пересмотрели внутренний стандарт на приёмку фланцев, добавив туда проверку плоскостности.

Сами клапаны и краны за это время нареканий не вызвали — виновником всех претензий к узлу оказались дешёвые фланцевые элементы.

Попытка сэкономить	Практический результат
Бюджетные фланцы с грубой обработкой торцев, без нормального контроля	Хронические микропротечки, периодический ремонт, замена всего узла при первом серьёзном ремонте

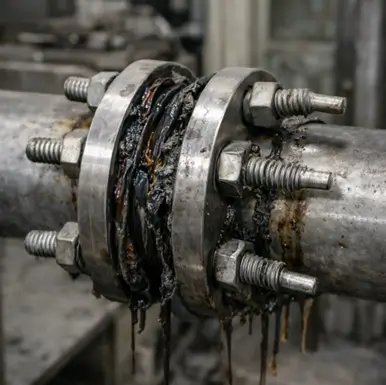

Кейс 4. Разный класс прочности: фланец и болты не пережили гидроудар

В одной котельной модернизировали систему, поставили новую арматуру, рассчитанную на возможные гидроудары. Фланцы по проекту были заложены соответствующего класса давления, но при комплектации узла часть крепежа и несколько фланцев докупили отдельно, ориентируясь в первую очередь на цену и наличие.

В штатном режиме система работала нормально, никаких явных проблем не проявлялось. До того момента, пока одновременно совпали несколько факторов: резкое закрытие арматуры и аварийное отключение одного из насосов.

Что пошло не так

При возникновении гидроудара слабым звеном оказались не клапаны и не трубы, а именно стыки, собранные на дешёвом крепеже и «облегчённых» фланцах. На одном соединении болты заметно вытянуло, на другом — часть сорвало полностью, бурт повело, прокладку вырвало наружу.

Ударная волна давления просто «добила» элементы, у которых не хватило запаса прочности. Там, где фланцы и крепёж были согласно проекту, всё ограничилось повышенным напряжением, а в местах экономии удар превратился в аварийную течь.

Чем всё закончилось

Аварийный пролив горячей среды, остановка участка, срочный ремонт, разбор полётов с обязательной проверкой всех фланцевых соединений на линии. В процессе ревизии выяснилось, что на объекте оказались перемешаны изделия разных классов прочности — часть брали по проекту, часть — «чтобы быстрее собрать».

В финале:

заменили крепёж и проблемные фланцы на узле;
ужесточили требования к маркировке и учёту комплектующих;
прописали, что замена элементов на аналоги по классу без расчёта и согласования запрещена.

Кейс 5. Нержавеющие трубы + «чёрные» фланцы: гальваническая пара под изоляцией

На новом объекте почти весь трубопровод и арматура были выполнены из нержавеющей стали — по требованиям к коррозионной стойкости и внешнему виду. Но фланцы на отдельных присоединениях (к аппарату и группе арматуры) закупили из углеродистой стали: «они всё равно под изоляцией, нержавейка сильно дороже, зачем переплачивать».

Дальше трубы и фланцы заизолировали, всё это зажило своей жизнью в тёплом и влажном климате производственного помещения.

Что пошло не так

Через несколько лет на одном из стыков появился слабый отпот на изоляции. Когда её вскрыли, обнаружили классическую картину гальванической пары: чистая нержавеющая труба и сильно проржавевший углеродистый фланец, особенно в зоне контакта и по кромке.

Влажная среда под изоляцией, периодические конденсации и разница потенциалов между материалами сделали своё дело. Металл фланца уходил в коррозию заметно быстрее, чем если бы он стоял в одиночку.

Чем всё закончилось

Провели ревизию всех подобных узлов. В ряде мест состояние было ещё допустимым, но несколько фланцев пришлось менять в аварийном режиме. В результате:

часть изоляции сняли и переложили заново;
фланцы на критичных участках заменили на нержавеющие;
в стандарты по проектированию добавили правило: при нержавеющем трубопроводе под изоляцией — никаких «чёрных» фланцев, только согласованные материалы и защитные решения.

Экономия на первых поставках была полностью съедена работами по замене и восстановлению.

Где «дешёвый» фланец чаще всего выстреливает

Тип ошибки с фланцем	Основной эффект и потери
Неверный стандарт или класс давления	Деформация буртов, выдавливание прокладок, аварийные течи и простои
Неподходящий материал под среду или атмосферу	Ускоренная коррозия, свищи, загрязнение продукта, дорогой ремонт узла
Плохая геометрия и обработка привалочных поверхностей	Хронические микропротечки, постоянные «подтяжки», недоверие к оборудованию
Несоответствующий по прочности крепёж	Повреждения при гидроударах, сорванные стыки, риск травм
Гальванические пары с нержавейкой под изоляцией	Скрытая коррозия, неожиданная потеря прочности и сложные восстановительные работы

Чек-лист: как не превратить фланец в самое дорогое место на линии

Чтобы фланцевое соединение не становилось профессиональной «миной замедленного действия», полезно перед закупкой и монтажом пройтись по короткому чек-листу:

Стандарт и класс давления. Совпадают ли не только диаметры и количество отверстий, но и PN/Class, толщина, исполнение? Не стоит заменять «почти такие же» фланцы без проверки расчёта.
Материал. Подходит ли сталь под рабочую среду и атмосферу? Не окажется ли фланец «чёрным» единственным элементом среди нержавеющих труб и арматуры, особенно под изоляцией?
Качество обработки торцев. Проверяли ли плоскостность и состояние привалочных поверхностей? Нет ли явных раковин, ступенек, рисок, которые прокладка уже не «простит»?
Крепёж. Соответствует ли класс прочности болтов и гаек режимам работы и классу фланца? Не оказались ли на одном стыке фланцы и крепёж разных категорий «по прочности»?
Совместимость материалов. Не образуем ли мы гальваническую пару (например, нержавейка + углеродистая сталь) в условиях влаги и конденсата?
Опыт эксплуатации. Нет ли на аналогичных узлах истории хронических протечек или коррозии именно по фланцам? Если есть — это сигнал пересмотреть подход, а не копировать решение.
Документация и контроль. Зафиксированы ли тип, стандарт и класс фланцев в проекте и исполнительной документации, чтобы при ремонте их не заменили на случайные «аналоги»?

Заключение

Во всех описанных историях дорогая трубопроводная арматура вела себя нормально: краны, клапаны, насосы выполняли свою работу. Проблема возникала там, где на первый взгляд было «простое железо» — фланцевый стык, на котором решили чуть-чуть сэкономить или закрыть глаза на мелкие несоответствия.

Фланец — это не просто диск с отверстиями, а такой же ответственный элемент узла, как любая другая часть трубопроводной системы. От его стандарта, материала, геометрии и качества изготовления зависит, насколько надёжно будет работать соединение и не станет ли оно тем самым местом, где линия «сыпется» раньше времени.

Когда учитывать это на стадии проекта и закупки, фланец перестаёт быть лотереей и превращается в нормальную контролируемую деталь. А значит, и шансов на истории из серии «дешёвый фланец обошёлся дороже всей арматуры» становится заметно меньше.
