Трубопроводная арматура: чем отличаются запорная, регулирующая, защитная

Трубопроводная арматура (ТПА) — это устройства, которые управляют потоками в трубопроводах: перекрывают, регулируют, защищают систему от аварийных режимов. На практике вопрос “какой тип арматуры нужен” решается не по внешнему виду, а по назначению и рабочим параметрам: номинальный диаметр Ду (DN), номинальное давление Ру (PN), рабочая среда, требования к герметичности и условия эксплуатации.

Эта статья поможет разобраться, какие бывают виды трубопроводной арматуры, как устроена классификация ТПА, в чём отличия запорной и регулирующей арматуры, и где в системе работает защитная арматура. Отдельно покажем типовые примеры: шаровой кран, задвижка, дисковый затвор, запорный клапан (вентиль), регулирующий клапан, регулятор давления, обратный клапан, предохранительный клапан, отсечной клапан.

Классификация ТПА и связь с ГОСТ

В инженерной практике классификация ТПА строится прежде всего по функции. По смыслу это близко к логике, закреплённой стандартами (в том числе ГОСТ 24856-2014): арматура различается по назначению, способу управления, конструкциям, присоединению и параметрам применения.

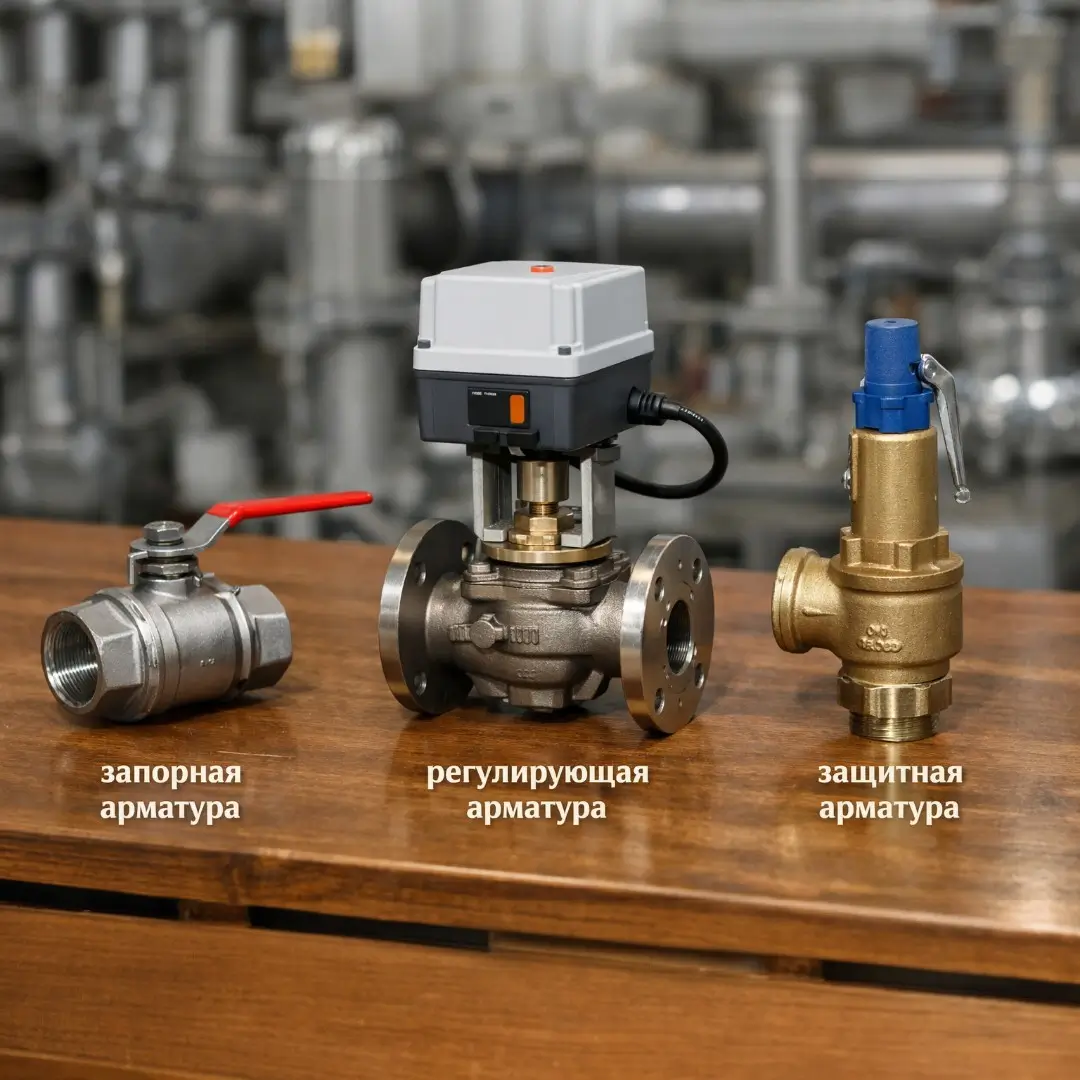

Для эксплуатации трубопроводов удобно делить ТПА на три основные группы:

запорная арматура — обеспечивает перекрытие потока и удержание герметичности в закрытом положении;
регулирующая арматура — отвечает за регулировку расхода или давления в рабочем диапазоне;
защитная арматура — обеспечивает защиту трубопровода: предотвращает аварии, сброс давления, предотвращение обратного потока, реакцию на гидроудар и другие опасные режимы.

Это разделение важно, потому что попытка заставить “не тот” тип арматуры работать “не по роли” почти всегда заканчивается ускоренным износом, шумом, нарушением герметичности или нестабильной работой системы.

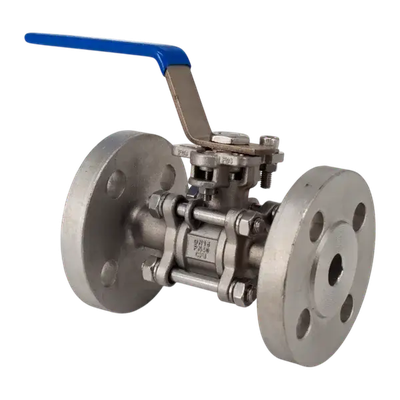

Запорная арматура: назначение и типовые примеры

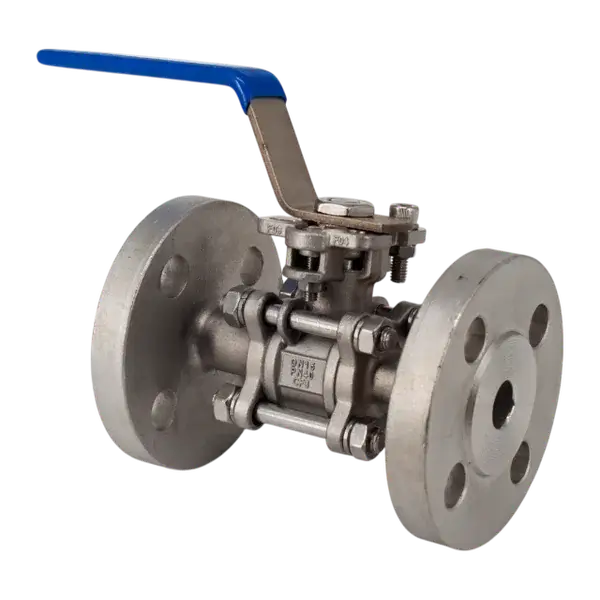

Шаровый кран Запорная арматура предназначена для надёжного перекрытия потока. Её основная задача — закрыть трубопровод и обеспечить требуемую герметичность затвора. В нормальной эксплуатации запорная арматура работает преимущественно в двух положениях: “открыто” и “закрыто”.

К типовым представителям относятся:

шаровой кран — быстрый поворот на 90°, часто применяется как запорное устройство на воде, газе, нефти и техжидкостях;
задвижка — классика для больших DN (Ду), используется на магистралях, где важно минимизировать сопротивление потоку в открытом положении;
дисковый затвор — компактный вариант, часто ставится на больших диаметрах, но требования к герметичности зависят от исполнения;
запорный клапан / вентиль — закрывает поток перемещением затвора к седлу, может давать хорошую герметичность, но создаёт большее сопротивление, чем задвижка.

При выборе запорной арматуры обращают внимание на номинальный диаметр Ду (DN), номинальное давление Ру (PN), материал корпуса и уплотнений, а также на требования к классу герметичности. Важно учитывать рабочую среду: вода, пар, нефть, газ — у всех разные требования к уплотнениям, температуре и коррозионной стойкости.

Регулирующая арматура: чем отличается и когда нужна

Регулирующая арматура предназначена не для “отсечки”, а для управляемого изменения режима: регулировка расхода, давления, температуры в контуре. Здесь рабочее положение часто находится “между” 0% и 100% открытия, а конструкция рассчитана на устойчивую работу на частичных открытиях.

Основные представители:

регулирующий клапан — базовый элемент контуров управления, часто используется с приводом и позиционированием;
регулятор давления — поддерживает заданное давление (на входе или на выходе) в автоматическом режиме.

Ключевой практический признак: у регулирующей арматуры чаще встречаются расчётные характеристики по пропускной способности (например, пропускная способность как параметр подбора), требования по диапазону регулирования, часто — наличие привода или подготовки под него. На объекте регулирующая арматура нередко ставится с электроприводом, пневмоприводом или приводом с позиционером, чтобы получать стабильное управление.

Отличия запорной и регулирующей арматуры — по сути

запорная: “держит герметичность” и перекрытие потока;
регулирующая: “держит режим” и обеспечивает регулировку расхода.

Попытка регулировать расход запорной арматурой (например, шаровым краном) часто приводит к ускоренному износу уплотнений, повышенному шуму и нестабильности.

Защитная арматура: защита трубопровода от аварий

Защитная арматура срабатывает, когда система выходит из нормального режима. Её назначение — защита трубопровода и оборудования.

Ключевые виды:

обратный клапан — обеспечивает предотвращение обратного потока, защищает насосы и участки трубопровода от обратного движения среды;
предохранительный клапан — выполняет сброс давления при превышении уставки, предотвращая разрушение оборудования;
отсечной клапан — аварийно перекрывает поток по сигналу (давление, температура, внешняя система безопасности).

Защитная арматура особенно важна там, где возможны аварийные скачки давления, то есть гидроудар, либо резкое закрытие/открытие участков. Грамотно подобранные предохранительные и обратные клапаны существенно уменьшают риски повреждений.

Что смотреть в параметрах: Ду/DN, Ру/PN, среда и пропускная способность

Чтобы корректно подобрать промышленную арматуру, важно “свести” назначение и расчётные параметры.

Номинальный диаметр Ду (DN)

Ду (DN) определяет, на какой условный проход рассчитана арматура. Для магистралей и больших расходов DN критичен не только по присоединению, но и по гидравлике: малое сечение даст лишние потери давления.

Номинальное давление Ру (PN)

Ру (PN) задаёт класс по давлению. При этом инженер должен учитывать, что допустимые давления зависят от температуры и материалов — номинальное значение нельзя трактовать как “универсальное” для любых температур.

Рабочая среда

Рабочая среда (вода, пар, нефть, газ) влияет на:

требования к материалам и уплотнениям;
допустимый температурный режим;
коррозионную стойкость;
требования к герметичности и безопасности.

Пропускная способность

Для регулирующей арматуры пропускная способность — один из ключевых параметров подбора. Для запорной — важнее потери давления в открытом положении и герметичность в закрытом.

Быстрые ориентиры по назначению и параметрам

Тип арматуры	Основная функция	Ключевой параметр	Примеры
Запорная арматура	Перекрытие потока	Герметичность затвора, PN/DN	шаровой кран, задвижка, дисковый затвор, запорный клапан/вентиль
Регулирующая арматура	Регулировка расхода/давления	Пропускная способность, диапазон регулирования	регулирующий клапан, регулятор давления
Защитная арматура	Защита трубопровода	Уставка, надёжность срабатывания	обратный клапан, предохранительный клапан, отсечной клапан

Монтаж арматуры и эксплуатация трубопроводов: практические нюансы

Даже идеально выбранная арматура может работать плохо, если допущены ошибки при монтаже арматуры. В эксплуатации чаще всего всплывают:

неправильная ориентация (особенно у обратных клапанов по направлению потока);
некорректная установка приводов (в том числе электропривод), отсутствие настройки концевиков и сигналов;
монтаж без учёта вибраций и опор, что со временем влияет на герметичность соединений;
отсутствие защиты от гидроудара при быстрых переключениях.

Для стабильной эксплуатации трубопроводов важно: выбирать арматуру под назначение, проверять документы и маркировку, соблюдать требования к монтажу, и учитывать режимы запуска/остановки, где чаще всего появляется гидроудар.

Итог: как быстро отличить тип арматуры

Если нужно определить тип “на месте”, удобная логика такая:

если задача — перекрытие потока и максимальная герметичность → это запорная арматура;
если устройство рассчитано на работу “в середине хода” и управление режимом → это регулирующая арматура;
если устройство срабатывает автоматически для защиты (обратный поток, превышение давления, аварийное отключение) → это защитная арматура.

Правильный выбор типа и параметров (DN/PN, среда, герметичность, пропускная способность) — основа надёжной и безопасной работы трубопровода, особенно когда речь идёт о промышленной инфраструктуре и ответственных объектах.
