Трубопроводная арматура и кавитация: как избежать разрушения оборудования

Кавитация — одна из самых неприятных причин, по которой трубопроводная арматура начинает «сыпаться» быстрее, чем закладывали в проекте. Сначала всё выглядит как мелочи: странный шум на определённом режиме, лёгкая вибрация корпуса клапана, периодические жалобы на нестабильность регулирования. Потом появляются первые следы разрушения: на седле и затворе возникают характерные «лунки», падает герметичность, а регламентная замена превращается в аварийный ремонт. И самое обидное, что менять приходится не только уплотнения, а иногда и весь узел — потому что кавитация быстро съедает металл.

Особенность кавитации в том, что это не «дефект изделия», а физический процесс, который возникает при определённом сочетании давления, температуры и режима дросселирования. Поэтому бороться с кавитацией заменой одной модели клапана на другую «такого же диаметра» обычно бесполезно: проблема возвращается, пока не изменятся условия, в которых работает трубопроводная арматура. В этой статье разберём, что такое кавитация, почему она разрушает оборудование, как её распознать и какие практические решения помогают предотвратить кавитационное разрушение.

Что такое кавитация и почему она разрушает арматуру

Кавитация возникает, когда в потоке жидкости локально падает давление ниже давления насыщенных паров. В этой зоне образуются паровые пузырьки. Дальше поток проходит участок, где давление снова повышается, пузырьки схлопываются — и делают это не «мягко», а с микроскопическими ударами. Каждый такой удар похож на крошечный молоток, который бьёт по поверхности металла. В единичном случае это незаметно, но при длительной работе в режиме кавитации поверхность быстро покрывается лунками, затем начинается ускоренный износ и разрушение.

Важно различать кавитацию и вспышечное испарение. При вспышечном испарении жидкость действительно частично превращается в пар и не обязательно схлопывается прямо в зоне арматуры. Звук и шум могут быть похожи, но механика разрушения и рекомендации по подбору отличаются. На практике бывает и смешанный режим, но ключевой признак кавитации — именно схлопывание пузырьков и ударное воздействие на детали.

Явление	Что происходит в арматуре
Кавитация	Пузырьки образуются и схлопываются, вызывая кавитационную эрозию седла и затвора
Вспышечное испарение	Жидкость частично испаряется, режим шумный, но разрушение развивается по другой схеме

Где кавитация возникает чаще всего

Кавитация любит места, где есть резкое дросселирование и большие перепады давления. Поэтому чаще всего страдает не любая арматура, а именно та, что регулярно работает в режимах частичного открытия.

Регулирующие клапаны и любые дросселирующие режимы

Классический случай — регулирующий клапан, который снижает давление или держит расход, работая на большом перепаде. Если клапан регулярно держит поток в зоне «почти закрыт», риск кавитации резко растёт. Особенно если после клапана давление низкое или есть выход в атмосферу/резервуар.

Байпасы, дренажи и редукционные участки

На байпасах и дренажах часто ставят «простую» трубопроводную арматуру, но режимы там бывают тяжёлые: малый диаметр, большой перепад, высокая скорость потока. В таких точках кавитация появляется неожиданно быстро — и разрушает детали без долгих предупреждений.

Насосные узлы и обратные клапаны

Кавитация может проявляться в элементах, где поток резко меняет скорость и давление. В насосных узлах чаще обсуждают кавитацию в самом насосе, но рядом стоящая арматура тоже может попасть в кавитационный режим, если условия неблагоприятны.

Признаки кавитации на объекте

Кавитация обычно выдаёт себя не сразу разрушением, а сигналами, которые важно не игнорировать.

Характерный шум

Самый типичный признак — шум «как будто по трубе идёт песок или гравий». Он появляется не всегда, а чаще на конкретных положениях клапана. На соседних режимах может быть почти тихо, и это вводит в заблуждение: люди начинают думать, что «просто клапан шумный», хотя на деле это кавитация.

Вибрации и дрожание труб

При кавитации корпус клапана и трубопровод начинают ощутимо вибрировать. Иногда вибрация передаётся на опоры, крепления, появляется дополнительный шум от металлоконструкций. Если вибрация растёт вместе с перепадом давления и пропадает при изменении положения клапана — это очень подозрительно.

Нестабильность регулирования

Кавитация мешает нормальной работе регулирования: клапан становится «нервным», колеблется расход, давление после клапана «прыгает», система управления начинает постоянно корректировать положение.

Следы на деталях

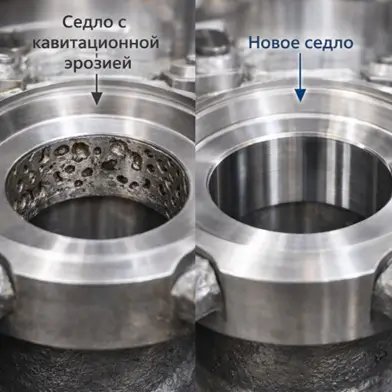

Если узел вскрывают, на седле и затворе видны лунки, похожие на «апельсиновую корку» или мелкие кратеры. Это типичная кавитационная эрозия. Она может выглядеть как коррозия, но отличается характером и скоростью развития.

Признак	Что это может означать
Шум «как гравий» при определённом положении клапана	Высокая вероятность кавитации на арматуре
Быстрый износ седла и затвора, лунки на поверхности	Кавитационная эрозия или близкий разрушительный режим

Почему возникает кавитация: ключевые параметры

Кавитация — это всегда комбинация факторов, но есть три главных.

Перепад давления и давление после арматуры

Чем больше перепад на клапане и чем ниже давление после него, тем выше шанс, что в зоне дросселирования давление провалится в область образования пузырьков. Поэтому одинаковый клапан может работать «нормально» при высоком давлении после него и разрушаться при низком.

Температура жидкости

При высокой температуре давление насыщенных паров выше, а значит, до зоны образования пузырьков «дойти» проще. Там, где на холодной воде кавитации нет, на горячей она может появиться при тех же давлениях.

Скорость и геометрия потока

Слишком малый проход, неправильный выбор диаметра, резкие сужения, неудобная обвязка — всё это повышает скорость и локальные падения давления. Для трубопроводной арматуры это особенно критично на маленьких диаметрах и в байпасах.

Дополнительно ситуацию ухудшают растворённые газы и загрязнения. Газовые пузырьки и твёрдые частицы не создают кавитацию «сами по себе», но усиливают шум, вибрации и ускоряют износ, когда режим уже близок к кавитационному.

Как избежать кавитации: практические способы, которые реально работают

Главная идея борьбы с кавитацией — не «защитить металл», а убрать условия, при которых пузырьки образуются и схлопываются в зоне арматуры. Материалы помогают, но редко решают проблему в одиночку.

1) Разбить перепад давления на ступени

Если на одном регулирующем клапане слишком большой перепад, один из самых надёжных способов — разделить его на две ступени. Это может быть два клапана или клапан плюс дросселирующая вставка, если это допустимо по процессу. Смысл в том, чтобы в каждой ступени перепад был меньше, и давление не падало в опасную зону.

2) Поднять давление после арматуры

Если конструктивно возможно, иногда помогает создание подпора после клапана. Это может быть изменение схемы, установка оборудования по-другому, пересмотр точки дросселирования. Звучит как «сложно», но часто проще, чем менять арматуру каждые полгода.

3) Правильно выбрать тип арматуры

Ключевая ошибка — пытаться решать регулирование шаровым краном или задвижкой. Для регулирования с большими перепадами нужна арматура, рассчитанная на такие режимы. В противном случае кавитация разрушит узел даже при «хорошем материале».

4) Использовать антикавитационные решения

Для регулирующих клапанов применяют специальные внутренние элементы, которые снижают давление по ступеням и смещают зону кавитации. Важный смысл: энергия перепада «гасится» внутри конструкции более мягко, без разрушительных ударов по одной зоне седла.

Способ	Когда помогает
Разделение перепада на ступени	Когда перепад давления слишком большой для одного клапана
Антикавитационная внутренняя часть	Когда регулирование на большом перепаде неизбежно
Подпор после арматуры	Когда можно поднять давление на выходе конструктивно

Подбор трубопроводной арматуры под кавитационные режимы

Чтобы арматура не разрушалась, важно грамотно составить исходные данные. При подборе на кавитацию «примерных» данных недостаточно.

Что обязательно указать в техническом задании

Нужны входное и выходное давление, расход, температура и режимы работы. Не одна «рабочая точка», а диапазон: запуск, максимальные режимы, минимальные режимы, возможные перепады. Кавитация часто появляется именно на неочевидных режимах, например при малых расходах и большом перепаде.

Материалы: полезны, но не всесильны

Упрочнение, твёрдые наплавки, более стойкие материалы седла и затвора действительно повышают ресурс. Но если клапан постоянно живёт в зоне сильной кавитации, металл всё равно будет разрушаться — просто чуть медленнее. Поэтому материалы нужно воспринимать как «усиление правильного решения», а не как замену расчёту.

Проверка по рекомендациям производителя

У нормальной регулирующей арматуры производитель даёт ограничения и рекомендации по кавитации и вспышечному испарению. Если подобрать клапан «по диаметру» и не проверить режим, можно получить красивый паспорт и очень короткий срок службы.

Типичные ошибки, которые приводят к разрушению оборудования

Регулирование шаровым краном

Это один из самых частых источников кавитационных проблем. Шаровый кран хорошо работает как запорная арматура, но в режиме дросселирования быстро получает шум, вибрации и износ. На определённых положениях он превращается в источник кавитации и разрушения седел.

Выбор арматуры только по диаметру

Когда выбирают трубопроводную арматуру по принципу «DN совпал — значит подходит», перепад давления остаётся вне внимания. А именно перепад и низкое давление после клапана чаще всего запускают кавитацию.

Плохая обвязка, турбулентность, резкие повороты и сужения рядом с клапаном ухудшают устойчивость потока. Это не всегда «создаёт» кавитацию, но повышает риск и ускоряет разрушение.

Ошибка	Итог на объекте
Дросселирование на шаровом кране	Шум, вибрации, кавитационная эрозия седла и затвора
Большой перепад на одном клапане без специальных решений	Быстрое разрушение арматуры и потеря герметичности

Чек-лист инженера: как снизить риск кавитации

Собраны входное и выходное давление, температура и расход по режимам.
Понятен максимальный перепад давления на арматуре.
Есть ли возможность разделить перепад или поднять давление после клапана.
Выбран ли правильный тип арматуры для регулирования, а не универсальный кран.
Учтены ли рекомендации производителя по кавитации для конкретной модели.
Для тяжёлых режимов предусмотрены конструктивные решения и подходящие материалы.

Заключение

Кавитация в трубопроводной арматуре — это не просто шум и дискомфорт. Это механизм, который быстро разрушает седло и затвор, снижает герметичность, выводит из строя клапаны и превращает обслуживание в постоянный ремонт. Самый надёжный способ избежать кавитационного разрушения — управлять перепадом давления и правильно выбирать арматуру под реальный режим, а не под «примерный» диаметр.

Если узел работает на большом перепаде, лучше один раз заложить правильную схему и подходящую регулирующую арматуру, чем регулярно менять седла и искать «более прочный металл». Кавитацию проще предотвратить инженерным решением, чем лечить постоянными заменами оборудования.
