Как выбор трубопроводной арматуры влияет на энергоэффективность насосной станции

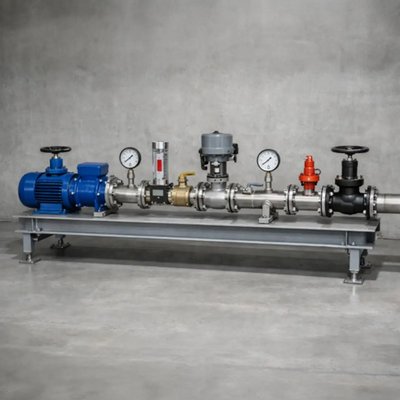

Энергоэффективность насосной станции редко зависит только от насоса. На практике заметная доля потерь формируется в обвязке: трубопроводах, переходах и особенно там, где стоит трубопроводная арматура. Любой кран, затвор или клапан создаёт гидравлическое сопротивление. Чем оно выше, тем больше потери напора и тем выше требуемый напор насоса. Это напрямую отражается на оптимизации энергопотребления: станция либо потребляет больше электроэнергии, либо не выдаёт проектный расход при ограниченной мощности. Поэтому правильный подбор арматуры — это элемент энергосбережения и часть расчёта жизненного цикла оборудования (LCC), а не только вопрос цены закупки.

Почему арматура влияет на кВт·ч: потери напора превращаются в дополнительную работу насоса

Гидравлическое сопротивление арматуры вызывает падение давления на каждом узле. Если обвязка набрана из изделий с высоким сопротивлением или работает в неудачном режиме, суммарные потери напора растут. Насос компенсирует это повышением напора, а значит — увеличением потребляемой мощности. В результате расход электроэнергии за сезон может заметно превысить ожидаемый, особенно если станция работает долго и в переменных режимах.

Есть и второй эффект: при недостаточном запасе по напору арматура с высокими потерями может ограничить расход. Тогда оператор поднимает частоту или переключает насос на более высокую точку, что снова ухудшает оптимизацию энергопотребления. В обоих сценариях итог одинаков: лишнее энергопотребление и рост стоимости эксплуатации в LCC.

Какие параметры арматуры связаны с расходом энергии

Для инженерной оценки важнее не условный проход, а показатели, которые описывают пропускную способность и потери. Главный из них — коэффициент пропускной способности (Kv). Он показывает, какой расход через изделие возможен при заданном перепаде давления. Чем выше Kv при прочих равных, тем меньше падение давления на арматуре при рабочем расходе.

Второй ключевой аспект — режим работы затвора. Даже хорошая по каталогу арматура может давать большие потери, если она работает не в положении полного открытия или используется для регулирования без расчёта. Кроме того, важна герметичность затвора: утечки на закрытом органе не добавляют напор, но ухудшают баланс системы, заставляют автоматику чаще корректировать режим и создают косвенные энергозатраты.

Что смотреть, чтобы оценить влияние на потери

Параметр	Что показывает	Почему важно для энергоэффективности
Kv	пропускная способность	позволяет оценить падение давления при расходе
Положение затвора	полностью открыто или нет	частичное открытие резко увеличивает потери
Герметичность затвора	утечки в закрытом положении	влияет на стабильность режима и работу автоматики
Характеристика регулирующей арматуры	поведение при регулировании	определяет потери при управлении расходом

Запорная арматура и энергопотребление: где чаще теряют напор

На насосных станциях запорные узлы ставят почти везде: на всасе, на напоре, на байпасах, в обвязке фильтров и измерительных линиях. Для энергосбережения важно, чтобы основные линии не "душились" запорными органами с высоким сопротивлением.

Полнопроходная арматура обычно даёт меньшие потери напора на номинальных режимах, потому что проходное сечение ближе к внутреннему диаметру трубопровода. Это особенно заметно на линиях, где расход близок к верхней границе рабочего диапазона. При этом выбирать нужно не по названию, а по реальным данным и геометрии: изделия одного класса могут сильно отличаться по Kv.

Отдельно стоит учитывать: герметичность затвора важна для управления режимами станции. Если на закрытых ветках есть подсосы или перетоки, автоматика вынуждена компенсировать их повышением напора или работой в менее выгодной точке. В LCC такие мелочи превращаются в ощутимые затраты.

Регулирующая арматура: как не превратить энергию в тепло

Регулирование расхода через "дросселирование" — классический источник потерь. Когда регулирующая арматура или неправильно используемый запорный орган создаёт искусственное падение давления, насос продолжает развивать напор, но часть энергии превращается в тепловые потери и шум. Система работает, но энергоэффективность падает.

Более рациональный подход — автоматизация с частотным регулированием, когда насос подстраивает производительность под потребность, а не "переливает" и не "душит" излишки. Частотное регулирование снижает требуемый напор на режимах неполной нагрузки и уменьшает интегральное энергопотребление. При этом регулирующая арматура остаётся важной: она нужна для устойчивости, распределения потоков и точной настройки, но её выбирают по Kv и характеристике, чтобы работать в адекватной зоне перепада давления.

Гидроудар: почему это тоже про энергоэффективность и LCC

Гидроудар воспринимают как проблему надёжности, но он напрямую связан с оптимизацией энергопотребления через износ и отклонение режимов. Удары давления повреждают уплотнения, ухудшают герметичность затвора, выводят из строя регулирующую арматуру и датчики. После этого система начинает работать нестабильно: появляются паразитные перетоки, растёт число переключений, автоматика чаще корректирует частоту или давление.

Кроме того, гидроудар увеличивает аварийность и расходы на ремонт. В модели жизненного цикла оборудования (LCC) это означает не только стоимость запчастей, но и простои, повторные пуски, перерасход энергии в переходных режимах. Правильная компоновка арматуры, грамотное управление закрытием и корректная настройка автоматизации уменьшают риск ударов и одновременно улучшают энергосбережение.

Как арматура помогает автоматизации насосной станции

Автоматизация повышает энергоэффективность, когда имеет точные данные и управляет системой без лишних потерь. Для этого арматура должна быть предсказуемой: с понятными характеристиками, стабильной герметичностью затвора и корректным подбором по Kv. В противном случае управление превращается в постоянную борьбу с падением давления и неочевидными ограничениями потока.

На практике хорошая схема выглядит так: частотное регулирование задаёт производительность насоса, а регулирующая арматура помогает поддерживать распределение потоков и защищает узлы от нештатных режимов. При этом каждый элемент обвязки должен быть выбран так, чтобы не создавать избыточное гидравлическое сопротивление на рабочих расходах. Тогда автоматика работает в стабильной зоне, а оптимизация энергопотребления становится измеримой.

Практический алгоритм выбора арматуры под энергосбережение

Определить рабочие точки насосной станции: расход и напор в характерных режимах.
Оценить допустимое падение давления на ключевых узлах: где потери напора критичны, а где допустимы.
Для основных линий подбирать изделия с достаточным Kv, чтобы не "съедать" напор на номинальных расходах.
Для регулирования избегать решений, которые заставляют постоянно работать на большом перепаде. Если система переменная — заранее рассматривать частотное регулирование.
Проверить сценарии гидроудара: как закрывается арматура, какие переходные режимы возможны, нужны ли ограничения скорости или иные меры.
Учитывать LCC: стоимость закупки, расход электроэнергии, обслуживание, ремонт и простои.

Что даёт быстрый эффект по энергии

Мера	Что меняется	Типичный результат
Подбор по Kv на магистрали	ниже падение давления	меньше требуемый напор насоса
Полнопроходная арматура в ключевых местах	ниже потери напора	выше энергоэффективность на пике
Частотное регулирование	меньше лишнего напора	снижение энергопотребления на неполной нагрузке
Контроль герметичности затвора	меньше паразитных перетоков	стабильнее режим и управление
Защита от гидроудара	меньше повреждений	ниже аварийность и расходы в LCC

Заключение: где скрывается реальная экономия

Энергоэффективность насосной станции формируется суммой небольших решений. Трубопроводная арматура влияет на гидравлическое сопротивление и потери напора, а значит — на то, сколько работы делает насос и сколько электроэнергии тратится каждый день. Подбор по коэффициенту пропускной способности (Kv), применение полнопроходной арматуры в ключевых линиях, грамотное использование регулирующей арматуры и переход к автоматизации с частотным регулированием обычно дают лучший эффект, чем точечные меры "на насосе".

Если дополнить это контролем герметичности затвора и управлением переходными режимами, включая гидроудар, экономия проявляется не только в счёте за электроэнергию, но и в жизненном цикле оборудования (LCC): меньше ремонтов, меньше простоев, ниже аварийность. В итоге оптимизация энергопотребления становится не лозунгом, а понятным инженерным результатом, который можно обосновать расчётом и подтвердить измерениями на станции.
