Электромагнитный клапан прямого и пилотного действия: в чём разница

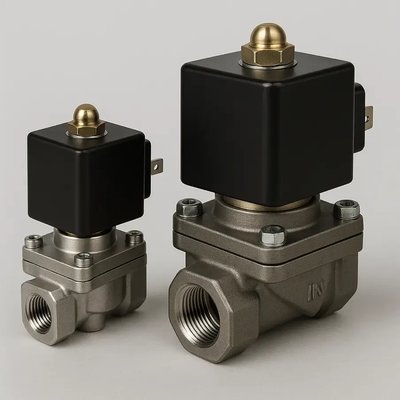

Электромагнитный (соленоидный) клапан — один из самых удобных способов дистанционно включать и отключать поток жидкости или газа. При этом под одной фразой «клапан соленоидный» скрываются разные конструкции. Чаще всего в каталоге встречаются два типа: электромагнитный клапан прямого действия и электромагнитный клапан пилотного действия. На вид они похожи, но разница между электромагнитными клапанами этих двух схем принципиальная: она влияет на рабочее давление, расход среды, требования к чистоте и даже на энергопотребление.

Ниже разберёмся, как устроены оба типа, каков их принцип действия, какие у них преимущества и недостатки и в каких гидравлических системах и пневматических системах какой вариант лучше использовать.

Общие принципы работы электромагнитного клапана

Любой электромагнитный клапан — это комбинация корпуса с седлом и каналом, запорного элемента и катушки с сердечником. Когда на катушку подаётся питание, создаётся магнитное поле, которое перемещает якорь. Это управляющее воздействие открывает или закрывает проход, изменяя расход среды через клапан.

В простейшем случае принцип работы электромагнитного клапана выглядит так:

при отсутствии питания якорь прижат к седлу — поток перекрыт (нормально закрытый вариант);
при подаче питания якорь поднимается, размер отверстия в седле увеличивается — клапан открывается, расход возрастает;
после снятия питания пружина возвращает якорь в исходное положение.

Существуют и обратные схемы: нормально открытый клапан закрывается при подаче питания. Выбор NO/NC — отдельный вопрос, зависящий от безопасности процесса и логики управления.

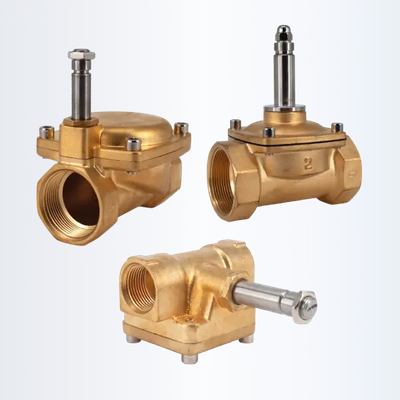

Электромагнитный клапан прямого действия

У прямого действия всё максимально “честно”: катушка своим магнитным полем напрямую поднимает или опускает запорный элемент. Давление среды почти не помогает и не мешает, вся работа по перемещению якоря и уплотнения лежит на соленоиде.Прямой клапан может быть как нормально- открытым, так и нормально -закрытым.

Типовая схема:

небольшое седло и размер отверстия;
якорь с уплотнением, которое прижимается прямо к седлу;
при подаче напряжения катушка притягивает якорь, проход открывается.

Такой электромагнитный клапан прямого действия способен работать при низком давлении, вплоть до нуля: ему не нужна разность давления на входе и выходе, чтобы сдвинуть запорный элемент. Поэтому он подходит там, где диапазон рабочего давления включает режимы 0 бар, гравитационный поток или периодические сливы.

Давление, DN и пропускная способность

Прямое действие накладывает свои ограничения:

рабочее давление сверху ограничено — сила катушки не бесконечна;
допустимый диаметр клапана (DN) и, соответственно, пропускная способность обычно невелики;
такие клапаны чаще используют на малый расход и на небольшие DN.

Их зона комфорта: малые и средние гидравлические системы, локальные контуры в пневматических системах, дозирующие участки, где требуется управлять сравнительно скромным потоком.

Характерные особенности клапана прямого действия (обобщённо)

Параметр	Типичные характеристики
Рабочее давление снизу	0 бар, может работать без перепада
Рабочее давление сверху	Ограничено конструкцией и мощностью катушки
DN и размер отверстия	Небольшие значения
Расход среды	Малый расход, средний расход
Типовые среды	Вода, воздух, инертные газы, масла

Плюсы и минусы прямого действия

Преимущества:

работает при нулевом перепаде давления;
предсказуемое поведение независимо от давления на входе;
компактность для малых DN;
относительно быстрый отклик, небольшое время срабатывания.

Недостатки:

ограничение по высокому давлению и крупным диаметрам;
более высокая потребляемая мощность катушки на том же DN по сравнению с пилотным вариантом;
энергопотребление может быть выше, если клапан долго удерживается в открытом состоянии.

Электромагнитный клапан пилотного действия

У клапана пилотного действия схема сложнее. Здесь электромагнит управляет не основным затвором, а небольшой пилотной частью потока. Основную работу выполняет сама среда и её давление. Клапан пилотного действия также может быть как нормально-открытым, так и нормально закрытым.

Типичная конструкция:

основной затвор — мембрана или поршень относительно большого диаметра;
над мембраной есть камера, связанная с входом через небольшой канал;
соленоид открывает или закрывает пилотное отверстие, соединяя камеру со стороны выхода.

Когда пилот открыт, давление над мембраной падает, и высокое давление под мембраной поднимает её, открывая канал. Когда пилот закрыт, давление над и под мембраной выравнивается, и пружина плюс давление закрывают клапан. Это и есть прямое действие vs пилотное управление: во втором случае электромагнит лишь “командует” потоком, а силу создаёт сама среда.

Давление, расход и ограничения

У этой схемы другие акценты:

для корректной работы необходим минимальный перепад давления (обычно указывается в паспорте);
диапазон рабочего давления широк, максимально допустимое давление выше, чем у прямого действия;
большой расход и крупный DN реализуются проще — мембрана позволяет иметь большую пропускную способность при относительно небольшой катушке.

Зона применения — магистральные участки, общие запорные клапаны для воды, воздуха и других сред, где обеспечен стабильный перепад давлений.

Особенности пилотного действия

Параметр	Типичные характеристики
Минимальное давление	Требуется (ΔP минимум, например 0,3–0,5 бар)
Максимальное давление	Может быть выше, чем у прямого действия
DN и размер отверстия	Средние и большие диаметры
Расход среды	Средний и большой расход
Основной запорный элемент	Мембрана или поршень, управляемые давлением среды

Плюсы и минусы пилотного действия

Преимущества:

возможность работы на более высоких давлениях и больших DN;
меньшая потребляемая мощность катушки, так как соленоид управляет только пилотом;
хорошая пропускная способность при разумных габаритах.

Недостатки:

невозможность работы при слишком малом или нулевом перепаде давления;
повышенные требования к чистоте среды — небольшие пилотные каналы чувствительны к загрязнениям;
иногда большее время срабатывания, чем у компактного клапана прямого действия, из-за необходимости перетока через пилотные каналы.

Прямое действие vs пилотное управление: ключевые отличия

Различия по давлению и расходу можно свести к простой логике:

если система работает при низком давлении, периодически до 0 бар, или перепад на участке малый и не гарантируется — нужен клапан, который открывается независимо от давления, то есть прямого действия;
если требуется перекрывать линию с высоким давлением, большой DN и значительной пропускной способностью, рациональнее использовать пилотный вариант, где давление “работает на нас”.

Сравнение по давлению и расходу

Критерий	Прямое действие	Пилотное действие
Минимальное давление	0 бар	Нужен минимальный перепад
Максимальное давление	Ограничено, обычно ниже	Может быть значительно выше
Диаметр клапана DN	Малые и средние	Средние и крупные
Расход среды	Малый расход, локальные контуры	Средний/большой расход, магистрали

Энергопотребление и скорость срабатывания

С точки зрения энергетики:

при одинаковом DN энергопотребление прямого действия выше: катушка должна сдвигать весь якорь и затвор против давления;
у пилотного схемы соленоид управляет небольшой зоной, поэтому потребляемая мощность ниже.

По динамике:

у малых клапанов прямого действия скорость срабатывания очень высокая, время срабатывания минимально;
у пилотных конструкций задержка больше из-за гидравлических процессов в камере над мембраной, но на практике это критично только в высокодинамичных системах.

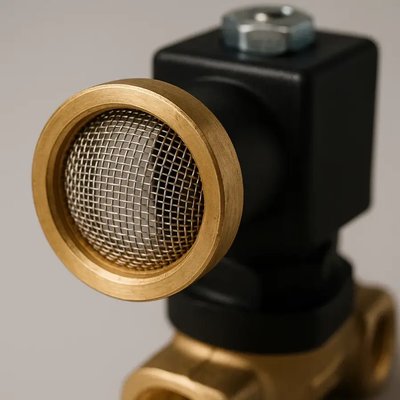

Требования к чистоте среды

Требования к чистоте среды — ещё один важный момент:

у прямого действия канал, как правило, проще и крупнее, меньше тонких проходов;
у пилотного исполнения есть каналы небольшого сечения, через которые осуществляется управляющий переток — именно они склонны к засорению при наличии частиц, ржавчины, накипи.

Поэтому в линиях с загрязнённой средой:

или ставят фильтр перед пилотным клапаном;
или выбирают более простую конструкцию прямого действия (если позволяют давление и расход).

Нормально открытый и нормально закрытый: выбор логики

И электромагнитный клапан прямого действия, и пилотный могут быть нормально закрытый (NC) или нормально открытый (NO). Это задаёт поведение при отсутствии питания:

NC: по умолчанию перекрывает поток, открывается при включении;
NO: по умолчанию открыт, закрывается при подаче напряжения.

Выбор зависит от задачи:

если важна безопасность при пропадании питания (например, перекрыть подачу топлива или воды) — преимущественно выбирают нормально закрытое исполнение;
если нужно обеспечить гарантированный минимальный поток и опасно его отключать, используют нормально открытый вариант.

При этом логика NO/NC не зависит от того, прямой это или пилотный тип, но влияет на применение клапанов в конкретной схеме.

Применение в гидравлических и пневматических системах

Гидравлические системы

В жидкостных контурах (масла, гидравлические жидкости, вода) выбор типа зависит от:

рабочего давления (низкое или высокое);
требуемого расхода;
чистоты среды (наличие частиц, отложений).

В малых локальных ветках, обходных линиях, дренажах, где DN небольшой и давление падает до нуля, логично использовать клапаны прямого действия. В магистралях с устойчивым давлением, где нужен большой расход и диаметр побольше, экономически выгоднее ставить пилотные.

Пневматические системы

В пневматических системах ситуация похожа, но есть нюансы:

воздух обычно чище, но при отсутствии фильтрации возможен конденсат и ржавчина;
давления, как правило, стабильные и перепад легко обеспечивается, поэтому пилотные клапаны широко распространены;
для тонких дозирующих задач и малых контуров применяются решения прямого действия.

Как сделать правильный выбор: краткий чек-лист

Чтобы не ошибиться с типом, стоит ответить на несколько вопросов:

Каков реальный диапазон рабочего давления на участке (минимум и максимум)?
Есть ли гарантированный перепад давления на клапане?
Какой нужен диаметр клапана (DN) и максимальный расход среды?
Насколько чистая среда, нужно ли учитывать жёсткие требования к чистоте среды?
Важны ли минимальное время срабатывания и высокая скорость срабатывания?
Какие ограничения по энергопотреблению и допустимой потребляемой мощности катушки?

Условное сопоставление задач и типа клапана

Условие/задача	Рекомендуемый тип
Низкое давление, возможно 0 бар	Прямое действие
Большой расход, крупный DN	Пилотное действие
Среда с загрязнениями, без фильтров	Чаще прямое действие (или фильтрация)
Строгий лимит по мощности катушки	Пилотное действие
Высокие требования к скорости срабатывания на малых DN	Прямое действие

Преимущества и недостатки в свёрнутом виде

Чтобы подытожить преимущества и недостатки каждого варианта, удобно посмотреть на них рядом.

Прямое vs пилотное — краткая сводка

Критерий	Прямое действие	Пилотное действие
Работа при 0 бар	Да	Нет (нужен перепад)
Максимальное давление	Ограничено	Может быть выше
DN и пропускная способность	Небольшие, ограниченный расход	Средние/большие, высокий расход
Чувствительность к загрязнениям	Ниже	Выше (к пилотным каналам)
Потребляемая мощность	Выше при том же DN	Ниже
Сложность конструкции	Простая	Более сложная (мембрана, пилотные каналы)

Заключение

Электромагнитный клапан прямого действия и электромагнитный клапан пилотного действия решают схожую задачу — управлять потоком по сигналу, но делают это разными способами. Разница между ними — не только в чертеже, но и в том, с какими давлениями, расходами и условиями они могут работать.

Если система предполагает низкое давление, минимальный DN и небольшой расход, при этом важна независимость от перепада — прямое действие будет надёжным и понятным выбором. Если же требуется перекрывать магистраль с большим расходом, на высоком давлении, и обеспечен стабильный перепад, рациональнее выбрать пилотную схему: она даёт высокую пропускную способность при умеренной мощности катушки.

Корректный выбор типа, учёт рабочего давления, характера среды и режима работы — это тот самый шаг, который избавляет от ситуации “клапан щёлкает, но не открывается” и обеспечивает стабильную работу системы, будь то компактная пневмолиния или серьёзная гидравлическая установка.
