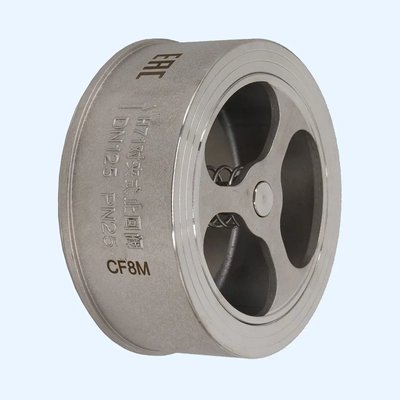

Обратный клапан для вертикальной установки: на что смотреть в документации

Вертикальная установка обратного клапана — частая задача на насосных станциях, стояках, подпитке, системах водоснабжения и технологических линиях. Но это не тот случай, когда достаточно просто «поставить по стрелке». В вертикальном положении на работу влияет гравитация, направление потока, масса запорного элемента и динамика закрытия при останове насоса. Поэтому правильный выбор начинается с изучения документов: технический паспорт, эксплуатационная документация, чертёж и гидравлические характеристики должны дать однозначные ответы — можно ли ставить клапан вертикально, при каком направлении потока, какое давление открытия заложено и как поведёт себя изделие при переходных режимах.

Почему вертикальная установка требует отдельной проверки

В горизонтальном трубопроводе запорный элемент обычно работает в предсказуемой плоскости: поток открывает, обратный поток закрывает. В вертикали добавляется сила тяжести. При восходящем потоке запорный элемент должен подниматься и удерживаться потоком в открытом положении, а при падении расхода — корректно возвращаться на седло. Если характеристики подобраны неверно, появляются типичные симптомы: клапан «поддушивает» линию на малом расходе, начинает вибрировать, закрывается с задержкой или, наоборот, слишком резко.

Отдельная тема — останов насоса и обратный ход воды. На вертикальном участке скорость обратного движения может вырасти очень быстро. Если клапан не успевает закрыться, возникает гидроудар. Поэтому в документации важно искать не только «вертикальная установка разрешена», но и сведения, косвенно описывающие динамику: наличие пружины, конструкцию направляющих, рекомендации по демпфированию, ограничения по скорости потока и перепаду давления.

Какие конструкции обычно используют на вертикальных участках

Пружинный обратный клапан — один из самых универсальных вариантов для вертикали, потому что пружина помогает закрытию независимо от ориентации. Но за универсальность приходится платить: появляется давление открытия, то есть перепад, при котором клапан начинает открываться. Если давление открытия высокое относительно реальных режимов, клапан будет работать в полуоткрытом положении, увеличит потери и может начать шуметь.

В документации этот параметр может называться по-разному, но смысл один: минимальный перепад на открытие. Для вертикальной установки его обязательно сопоставляют с фактическими расходами, особенно если режимы переменные и есть долгие периоды малого потока.

Осевой обратный клапан для стабильной динамики

Осевой обратный клапан часто выбирают там, где важно быстрое закрытие и снижение риска гидроудара. Запорный элемент движется вдоль оси потока, конструкция обычно компактна, а динамика закрытия — более предсказуемая. Но осевые решения чувствительны к качеству потока: турбулентность и завихрения перед клапаном могут ухудшить работу. Поэтому в эксплуатационной документации нередко есть требования к прямым участкам до и после, а также гидравлические характеристики на разных расходах.

Первое, что нужно найти в техническом паспорте и чертеже

Ключевой пункт — монтажное положение

Ключевой пункт — монтажное положение. В нормальной документации оно указано явно: допускается вертикальная установка, иногда с уточнением «только при восходящем потоке». Бывает и обратное: вертикальная установка разрешена, но строго в определённой ориентации корпуса. Если фраза размытая или отсутствует, это риск. В таком случае лучше запросить подтверждение применимости у поставщика или производителя — хотя бы письмом или страницей каталога.

Направление потока

В паспорте должно быть указано направление потока, а на корпусе — стрелка. Для вертикальных участков важно заранее понимать: поток восходящий или нисходящий. Даже если «по логике» понятно, на объекте встречаются участки с обратной циркуляцией, байпасами и перепусками. Ошибка ориентации приводит к нестабильной работе запорного элемента и быстрому износу.

Давление открытия

Давление открытия — критический параметр для пружинных конструкций. Если в документации дан диапазон, важно понимать при каких условиях он измерен и как влияет температура или вязкость среды. На воде чаще всего ориентируются на паспортные значения, но в любом случае давление открытия нужно оценивать вместе с потерями на трубопроводе, фильтрах и другой арматуре.

Основные документы, подтверждающие качество продукции

Пункт	Где искать	Что должно быть однозначно
Монтажное положение	технический паспорт, чертёж	вертикальная установка разрешена, указано направление
Направление потока	паспорт, маркировка	совпадает со стрелкой на корпусе
Давление открытия	паспорт, каталог	есть значение или диапазон
Гидравлические характеристики	паспорт, графики	данные по перепаду давления при расходе
Ограничения по среде	эксплуатационная документация	допустимая чистота и температура

Гидравлические характеристики и падение давления на клапане

На вертикальной линии потери давления особенно заметны в двух ситуациях: когда расход близок к верхнему, и когда расход малый, но клапан ещё не стабилен. Поэтому в паспорте или каталоге нужно искать гидравлические характеристики: график перепада давления от расхода или таблицу. Если данных нет вообще, оценка превращается в угадывание, а на насосной схеме это опасно: клапан может «съесть» запас по напору и увести насос в невыгодную точку.

Отдельно важно различать «потери на полностью открытом клапане» и «потери в рабочем режиме». Если по факту клапан будет работать на границе открытия из-за высокого давления открытия, перепад окажется выше ожидаемого. Это проявляется как недобор расхода, рост шума и повышенная нагрузка на насос.

Вертикаль и гидроудар: что искать про демпфирование

Гидроудар обычно связывают с резким закрытием, но в реальности опаснее сочетание обратного потока и запаздывания закрытия. На вертикальных участках это типичный сценарий при останове насоса: поток меняет направление, скорость обратного движения быстро растёт, затем клапан закрывается, и энергия движения превращается в ударное повышение давления.

Поэтому в документации важны любые указания, связанные с динамикой:

наличие пружины и её назначение
рекомендации по установке на насосной линии
предупреждения о резком изменении режима
требования к демпфированию через автоматику насоса или ограничение скорости закрытия

Под демпфированием в данном контексте чаще понимают не отдельное устройство, а управление процессом: корректный останов насоса, плавное изменение расхода, исключение режимов, где обратный поток возникает мгновенно. Если в эксплуатационной документации есть примечания о применении на насосных станциях — их стоит считать обязательными.

Герметичность и запорный элемент: что важно именно для вертикали

Герметичность — не только про «не течёт». В вертикальной компоновке малые перетоки иногда долго остаются незамеченными, но они меняют режимы: подпитывают обратную циркуляцию, мешают корректной работе датчиков расхода, провоцируют частые переключения насосов. Поэтому в паспорте стоит искать информацию о герметичности и методе испытаний. Если для вашей системы критичен нулевой обратный переток, это нужно фиксировать уже на стадии подбора.

Запорный элемент и седло чувствительны к загрязнениям. В эксплуатационной документации обычно указывается допустимая чистота среды. Для вертикальных участков это особенно важно, потому что отложения и механические частицы могут привести к неполному закрытию: клапан вроде бы «работает», но герметичность не держит.

Что дополнительно запросить у поставщика

Если в паспорте нет чёткой информации, лучше запросить:

чертёж с указанием монтажного положения
страницу каталога с гидравлическими характеристиками
подтверждение допустимости вертикальной установки при восходящем потоке
данные по давлению открытия для конкретного исполнения
рекомендации по применению на насосных схемах, если ожидаются гидроудары

Это обычная практика: вертикальная установка — специфическое условие, и лучше иметь подтверждение в документах до поставки, чем выяснять детали на объекте.

Типовые ошибки выбора по документации

Считать, что любой обратный клапан подходит для вертикали
Не уточнить направление потока и поставить на нисходящий участок
Игнорировать давление открытия и получить недобор расхода на малых режимах
Не проверить гидравлические характеристики и потерять запас по напору
Не учесть гидроудар и динамику закрытия в насосной схеме
Не учесть требования к чистоте среды и быстро потерять герметичность

Чек-лист инженера для вертикальной установки

Короткий чек-лист перед закупкой и монтажом

Вопрос	Что должно быть подтверждено
Вертикальная установка разрешена	указано в паспорте или в каталоге
Требуется восходящий поток	прямо прописано или подтверждено
Давление открытия подходит	сравнение с реальными режимами
Гидравлические характеристики есть	график или таблица перепада давления
Риск гидроудара учтён	рекомендации по демпфированию, выбор конструкции
Герметичность достаточна	указан метод испытаний и требования
Среда допустима по чистоте	прописаны ограничения, предусмотрена защита

Заключение

Обратный клапан для вертикальной установки выбирают не по привычке, а по документам. Критически важны монтажное положение, направление потока и то, рассчитан ли клапан на восходящий поток. Для пружинных моделей обязательно оценивают давление открытия, иначе на реальных режимах можно получить лишние потери и нестабильную работу. Для осевых решений дополнительно смотрят гидравлические характеристики и требования к участку установки, чтобы не столкнуться с вибрациями и шумом.

Если в документации есть указания по гидроудару и демпфированию, ими нельзя пренебрегать: вертикальные участки и насосные остановы — один из главных источников ударных режимов. Когда все эти пункты закрыты в техническом паспорте и эксплуатационной документации, монтаж становится предсказуемым, а герметичность и ресурс — стабильными.
