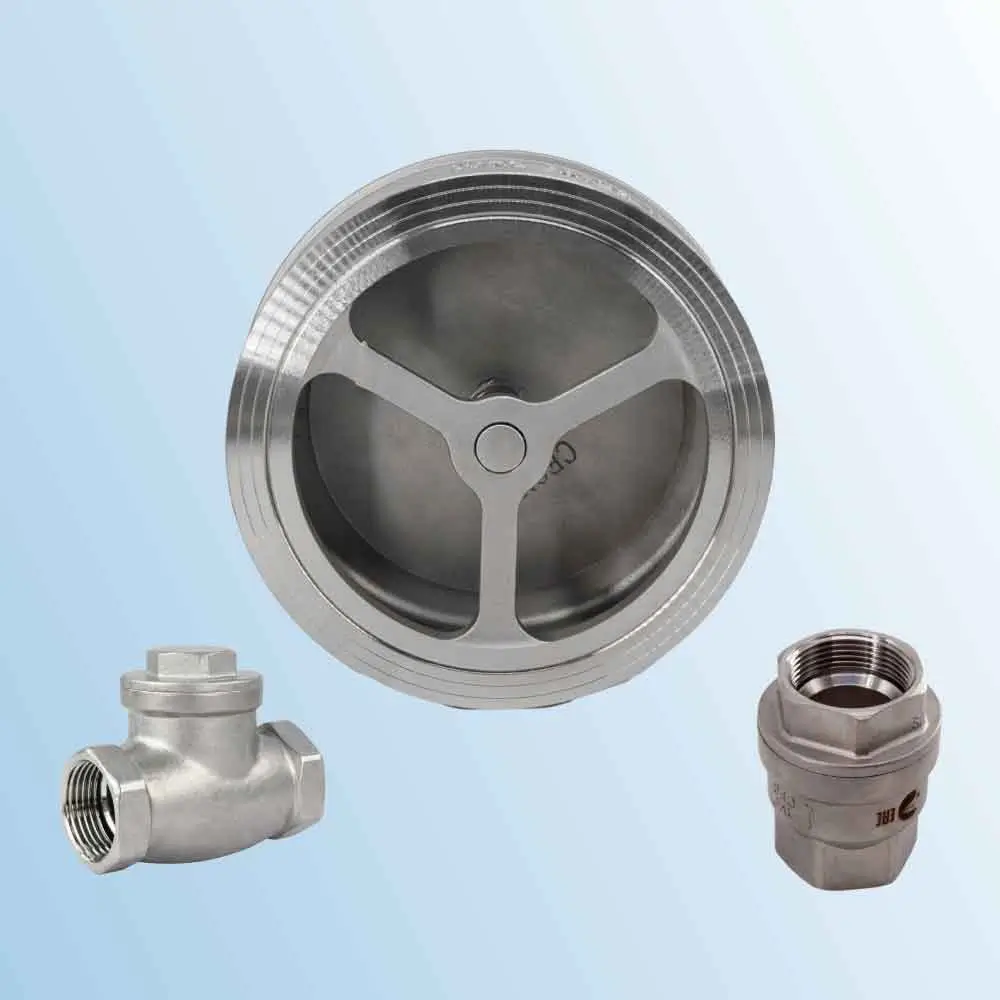

Обратные клапаны: пружинный, поворотный, шаровый — сравнение

Обратный клапан — это элемент трубопроводной системы, который пропускает поток только в одном направлении и предотвращает обратное движение среды. На практике он защищает насосы, теплообменники, счётчики и трубопроводы от обратного потока, снижает риск гидроудара и помогает стабилизировать работу системы. Но “универсального” варианта не существует: типы обратных клапанов отличаются конструкцией, гидравлическими потерями, чувствительностью к загрязнениям и требованиями к монтажу.

Ниже разберём виды обратных клапанов — пружинный обратный клапан, поворотный обратный клапан и шаровый обратный клапан — и сделаем понятное сравнение обратных клапанов по принципу работы, применению, плюсам и минусам.

Принцип работы обратного клапана и что важно понимать до выбора

Принцип работы обратного клапана прост: при движении среды “по ходу” затвор открывается, при попытке обратного потока — закрывается и перекрывает проход. Это перекрытие происходит под действием пружины, веса створки/шара или обратного давления среды — в зависимости от конструкции.

Чтобы правильно подобрать устройство, полезно заранее ответить на три вопроса:

какая среда и режим: вода, теплоноситель, техническая жидкость, наличие примесей;
где стоит клапан: на всасывании или нагнетании, перед насосом, в узле отопления, на вводе воды;
что важнее: минимальные потери давления, компактность, устойчивость к загрязнениям или скорость закрытия.

Эти пункты помогают понять, как выбрать обратный клапан под задачу, а не “по картинке”.

Типы обратных клапанов: краткая классификация по конструкции

В инженерной практике чаще всего встречаются три решения:

пружинный обратный клапан (тарельчатый/дисковый): затвор закрывается пружиной;
поворотный обратный клапан (хлопушка): створка на оси закрывается обратным потоком и/или гравитацией;
шаровый обратный клапан: шар садится в седло при обратном движении среды.

Каждый тип — это свой баланс между гидравлическим сопротивлением, надёжностью и “неприхотливостью” к среде.

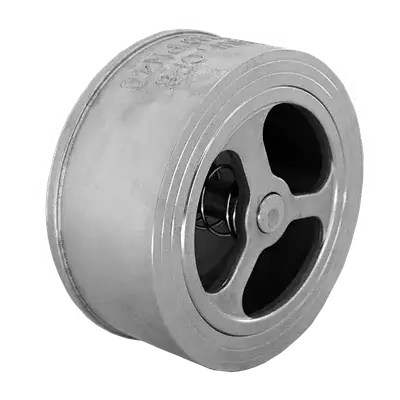

Пружинный обратный клапан: конструкция, плюсы и минусы

Конструкция и принцип работы

Обратный клапан Конструкция обратногоклапана пружинного типа включает седло, тарелку (диск), направляющую и пружину. Поток открывает тарелку, преодолевая усилие пружины. Как только давление падает или появляется обратный ток, пружина быстро возвращает тарелку в седло.

Преимущества и недостатки

Если говорить про плюсы и минусы обратных клапанов этого типа, то у пружинного решения обычно такие сильные стороны:

компактность (особенно в межфланцевом исполнении);
быстрый отклик и быстрое закрытие, что полезно для защиты насосов;
часто допускает установку и горизонтально, и вертикально (нужно смотреть требования производителя).

Ограничения тоже есть:

из-за пружины и конструкции прохода потери давления могут быть выше, чем у поворотного;
чувствительность к загрязнениям: мелкий мусор способен “подсаживать” герметичность;
при неправильном подборе по расходу возможны колебания затвора и шум.

Где чаще применяют: обвязка насосов, узлы водоснабжения, обратный клапан для отопления (на подпитке, перемычках, насосных группах), компактные узлы автоматики.

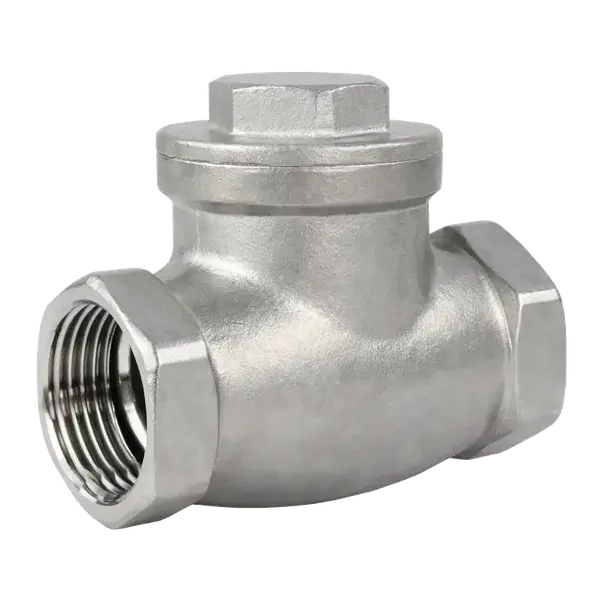

Поворотный обратный клапан: конструкция, преимущества и недостатки

Конструкция и принцип работы

Поворотный обратный клапан имеет створку (диск) на оси. Поток отжимает створку, она поворачивается и освобождает проход. При обратном движении створка возвращается на седло. В крупных диаметрах часто ценят его за сравнительно малое сопротивление.

Преимущества и недостатки

Среди плюсов:

меньшие потери давления, особенно на средних и больших диаметрах;
простая кинематика, удобство обслуживания у фланцевых исполнений;
хорошо подходит для магистралей, где важна пропускная способность.

Слабые места:

при резком изменении режима створка может закрываться с ударом, создавая шум и повышая риск гидроудара;
требовательность к монтажному положению и прямым участкам трубопровода;
на малых расходах может работать нестабильно.

Где чаще применяют: линии больших DN, насосные станции, магистральные участки, где важны минимальные потери и понятная ремонтопригодность.

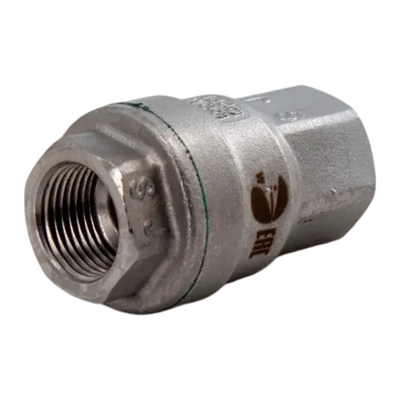

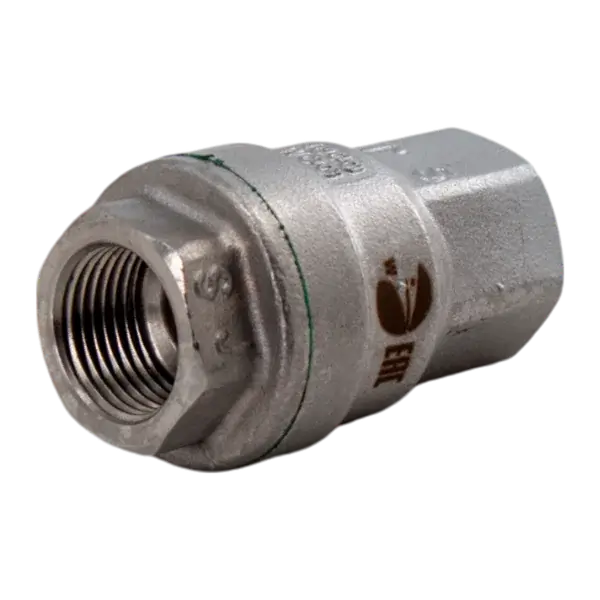

Шаровый обратный клапан: конструкция, плюсы и минусы

Шаровый обратный клапан закрывается шаром, который при обратном потоке прижимается к седлу. В “правильной” ориентации поток поднимает шар и обеспечивает проход. Конструкция часто получается очень “живучей” там, где среда неидеально чистая.

Преимущества и недостатки

Преимущества:

высокая устойчивость к загрязнениям и взвешенным частицам по сравнению с тонкими пружинными механизмами;
простота устройства;
хорош для дренажей, каналов со взвесями, некоторых технологических линий.

Ограничения:

потери давления могут быть заметными, особенно на небольших диаметрах;
требования к ориентации и скорости потока (иначе шар может “гулять”);
чаще применяется на специальных участках, чем как универсальный вариант.

Где чаще применяют: дренаж, “грязные” среды, технологические участки, где нужна простота и устойчивость к примесям.

Сравнение обратных клапанов: что выбрать под задачу

Ниже — компактное сравнение обратных клапанов по критериям, которые чаще всего влияют на решение.

Пружинный vs поворотный vs шаровый

Критерий	Пружинный	Поворотный	Шаровый
Потери давления	средние/выше	низкие (особ. на больших DN)	средние/выше
Работа на малых расходах	обычно стабильнее	может “болтаться” створка	зависит от камеры и потока
Устойчивость к загрязнениям	средняя/ограниченная	средняя	высокая
Риск шума/удара	возможен при неверном подборе	выше при резком закрытии	зависит от режима
Компактность	высокая	средняя/низкая	средняя
Обслуживание	обычно проще заменить, чем ремонтировать	часто ремонтопригоден	зависит от исполнения

Как выбрать обратный клапан: практические сценарии

Обратный клапан для воды

Для водоснабжения выбор обычно упирается в чистоту среды, доступность обслуживания и компактность узла. В небольших DN часто выбирают пружинные решения (межфланцевые или резьбовые), если вода достаточно чистая и нужен компактный монтаж.

Обратный клапан для отопления

В системах отопления важны стабильность работы, температура теплоносителя и режимы насосов. Пружинные клапаны часто ставят в насосных группах и узлах подпитки, а поворотные — на более крупных диаметрах, где нужно снизить потери давления.

Обратный клапан для насоса

Если задача — защитить насос от обратного хода и уменьшить ударные явления, важны скорость закрытия и корректный подбор по расходу. В ряде случаев пружинный клапан даёт более быстрое закрытие, но выбор зависит от диаметра, режима и требуемых потерь давления.

Именно здесь часто возникает вопрос “пружинный или поворотный клапан”: при небольших DN и компактной обвязке чаще удобнее пружинный, при крупных DN и требовании низкого сопротивления — поворотный. Шаровый обычно выбирают, когда среда потенциально загрязнена и нужна простота.

Монтаж обратного клапана: на что обратить внимание

Грамотный монтаж обратного клапана влияет на ресурс не меньше, чем выбор типа. В базовом наборе проверок:

направление потока по стрелке на корпусе;
допустимая ориентация (вертикаль/горизонталь) именно для вашей модели;
наличие прямых участков до/после (особенно важно для поворотных);
фильтрация, если среда содержит частицы (иначе страдает герметичность).

При запуске системы полезно оценить поведение: нет ли характерного “хлопка”, вибраций или нестабильной работы на малом расходе. Это признаки, что выбранный тип или параметры не идеально совпали с режимом.

Технические характеристики клапанов и надёжность

Технические характеристики клапанов обычно включают DN/Ду, допустимое давление, температурный диапазон, материал корпуса и уплотнений, а также требования по герметичности. Но надёжность определяется ещё и соответствием режима: расход, скорость потока, наличие включений/выключений, возможные ударные явления.

Надёжность обратных клапанов на практике чаще всего “съедают” три причины:

выбор типа без учёта среды (грязь/взвесь);
неверный подбор под фактический расход (затвор “дребезжит”);
ошибки монтажа и ориентации.

Вывод: какое решение чаще всего оказывается рациональным

Если нужен компактный вариант для чистых сред и быстрое закрытие — пружинный тип часто удобен. Если важны минимальные потери давления на больших диаметрах — поворотный выглядит логично, но требует внимания к режимам, чтобы не провоцировать ударное закрытие. Если среда потенциально загрязнена и важна простота — шаровый вариант часто показывает себя лучше.

Главная идея проста: правильный обратный клапан — это тот, который соответствует среде, расходу, диаметру и монтажной схеме. Тогда и эксплуатация будет спокойной, и ресурс — предсказуемым.
