Как выбрать электромагнитный клапан по Kv и расходу: простая методика расчёта

Подбор электромагнитного клапана “по DN” часто заканчивается сюрпризами: расход не выходит на расчётный, катушка перегревается, появляется шум, а на пилотных моделях клапан вообще не открывается. Причина простая: диаметр — это геометрия присоединения, а реальную работу определяют пропускная способность, перепад давления (Δp) и коэффициенты Kv клапана / Kvs. В этой статье — понятная методика: какие исходные данные нужны, какая формула расчёта Kv применяется в простейшем виде, когда нужен запас по Kvs, и почему для газа и вязких сред расчёт требует дополнительных поправок. Заодно разберём, чем Cv (американский коэффициент) отличается от Kv, и как использовать онлайн-калькулятор Kv или номограмму расхода без ошибок.

Kv и Kvs: что означают и почему DN не спасает

Kv клапана — это характеристика, которая связывает расход и перепад давления на клапане. В инженерной практике Kv обычно понимают как “сколько воды пройдёт через полностью открытый клапан при стандартном перепаде давления”. Конкретные определения и условия у производителей могут отличаться, но смысл один: Kv описывает пропускную способность.

Kvs — это значение Kv для полностью открытого клапана (максимальная пропускная способность в штатном положении “открыто”). В каталогах чаще всего указывают именно Kvs, потому что электромагнитный клапан работает в двух позициях: открыт или закрыт.

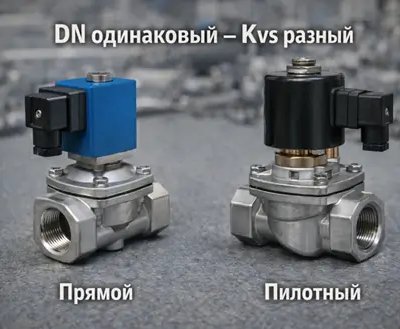

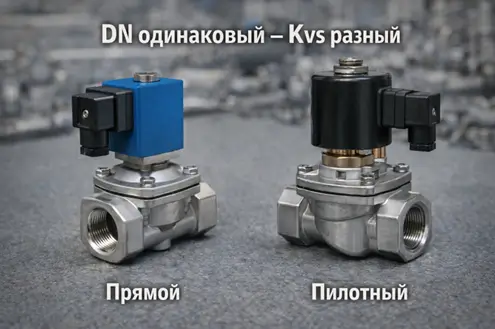

Почему диаметр (DN) не гарантирует нужный расход:

• у клапанов с одинаковым DN могут быть разные внутренние проходные сечения;
• конструкция седла и каналы создают разные потери;
• пилотные исполнения имеют дополнительные элементы, влияющие на гидравлику.

Исходные данные для расчёта: что нужно знать до подбора

Чтобы подбор по Kv был корректным, фиксируют:

• требуемый расход (Q) (и обязательно единицы: м³/ч, л/мин и т.д.);
• перепад давления (Δp) именно на клапане (а не “давление в сети”);
• рабочую среду и её свойства: плотность среды и, при необходимости, вязкость;
• рабочее давление (PN) системы и допустимый диапазон для клапана (по паспорту);
• желаемый диаметр (DN) по присоединению (под трубопровод/арматуру).

Ошибка, которая встречается чаще всего: берут давление до клапана как Δp. На деле перепад — это разница давлений до и после клапана при рабочем расходе, и он складывается с потерями на фильтрах, трубопроводе и другой арматуре.

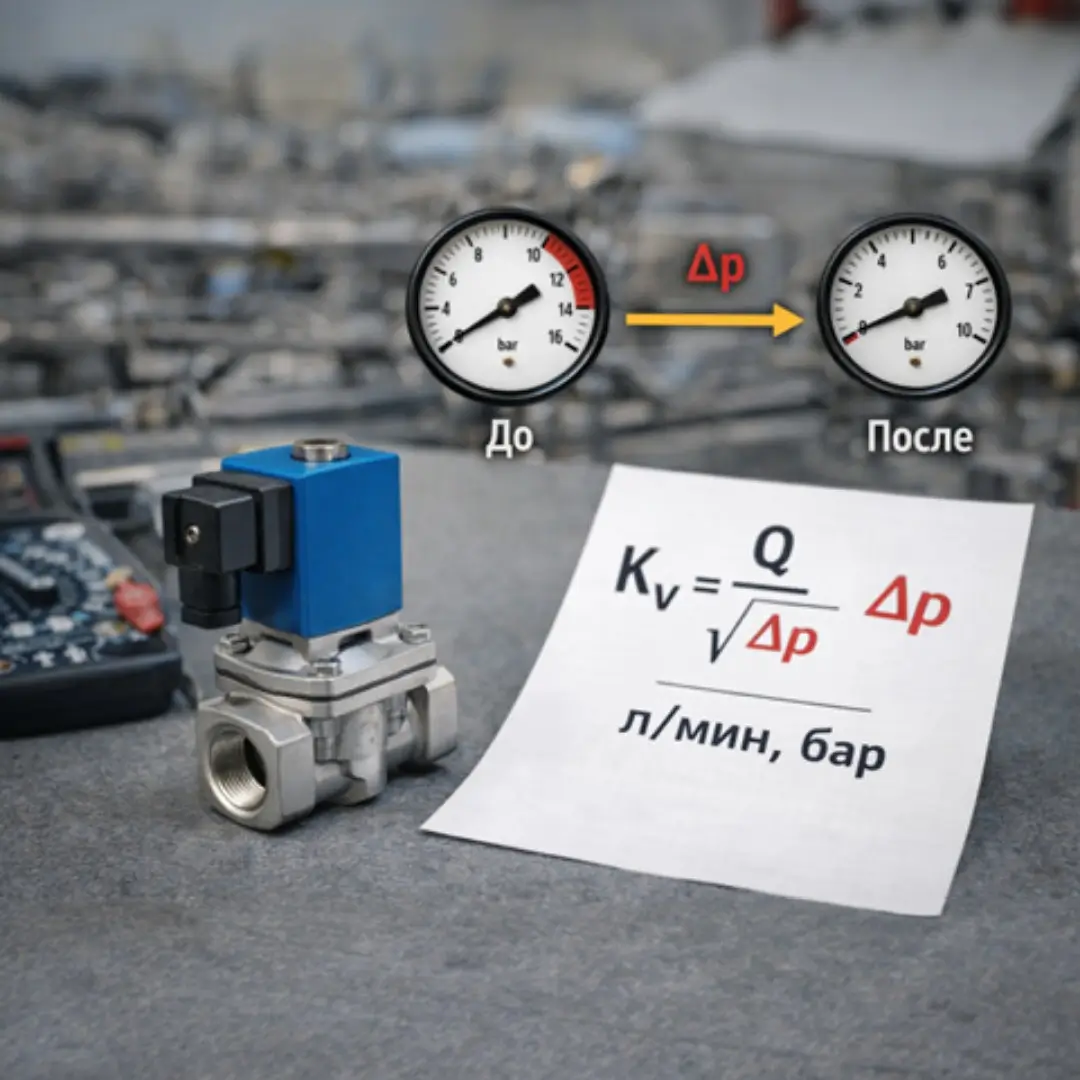

Формула расчёта Kv: базовый вариант для воды и “похожих” жидкостей

Для грубой оценки на воде часто используют упрощённую связь расхода и перепада давления. В практическом виде методика выглядит так:

1. Определите Q и Δp на клапане.
2. Рассчитайте требуемый Kv по формуле (для воды и близких по свойствам жидкостей).
3. Выберите клапан, у которого Kvs немного выше расчётного Kv, чтобы клапан не работал “на грани”.

Зачем нужен запас по Kvs:

• реальные условия отличаются от расчётных (загрязнение фильтра, изменение режима);
• клапан с минимальным запасом чаще даёт шум и повышенные потери;
• у электромагнитной арматуры важно не провоцировать “полуоткрытые” режимы на нестабильном Δp.

Поправка на плотность и вязкость

Если среда не вода, важно учитывать плотность среды. При вязких жидкостях дополнительно влияет вязкость: при росте вязкости потери увеличиваются, и один только Kv может быть недостаточной характеристикой без поправок и проверки по данным производителя.

Cv и Kv: как не запутаться в коэффициентах

В некоторых каталогах встречается Cv (американский коэффициент). По смыслу Cv — аналог Kv, но в других единицах измерения. Если вы сравниваете изделия из разных источников, важно приводить коэффициенты к одной системе. На практике это делают либо через конвертацию, либо проще — используют единицы и коэффициенты, с которыми работает ваш проект и документация (обычно Kv/Kvs для европейских и “универсальных” спецификаций).

Прямое действие и пилотный клапан: как тип влияет на расчёт

Клапан прямого действия открывается усилием электромагнита непосредственно на затвор. Он обычно менее требователен к перепаду давления: способен работать при низком Δp, иногда практически “с нуля” (в пределах конкретной модели и среды). Это важно там, где давление нестабильно или перепад мал.

Пилотный клапан и минимальный перепад

Пилотный клапан использует давление рабочей среды для открытия основного прохода, а электромагнит управляет пилотным каналом. Плюс — большие расходы при сравнительно небольшой катушке, минус — требуется минимальный перепад (минимальный Δp), без которого клапан не откроется или будет работать нестабильно.

Если при выборе вы видите жалобы “клапан не открывается”, в половине случаев причина — пилотная схема при слишком малом Δp или неправильно рассчитанном перепаде на клапане.

Основные документы, подтверждающие качество продукции

Методика выбора клапана: пошаговый алгоритм

Ниже — практическая методика выбора клапана, которую удобно использовать и для подбора, и для проверки уже выбранной модели.

Шаг 1. Зафиксируйте Q и рассчитайте Δp именно на клапане

Если в системе есть фильтр, длинные линии или другая арматура, сделайте отдельную оценку потерь и выделите долю, которая остаётся на клапан. Это одновременно и расчет падения давления, и основа для выбора Kvs.

Шаг 2. Рассчитайте требуемый Kv

Используйте формулу расчёта Kv для воды/жидкости, а для других сред внесите поправки. Для вязких сред лучше сразу сверяться с паспортными графиками производителя.

Шаг 3. Выберите клапан по Kvs и проверьте ограничения

• Kvs должен быть выше расчётного Kv с разумным запасом.
• Проверьте рабочее давление (PN) и температуру.
• Убедитесь, что DN подходит под трубопровод.
• Для пилотной схемы проверьте минимальный перепад.

Шаг 4. Сверьте результат инструментом

Здесь хорошо помогают два подхода:

• онлайн-калькулятор Kv (как быстрый контроль расчёта);
• номограмма расхода или графики производителя (особенно полезно для газа и пара).

Главное — не подменять расчёт “калькулятором без исходных данных”: вводить именно Δp на клапане и корректные единицы расхода.

Чек-лист перед заказом

Типичные ошибки при подборе по Kv

1. Используют “давление в сети” вместо Δp на клапане.
2. Подбирают по DN без проверки Kvs.
3. Не учитывают минимальный перепад пилотного клапана.
4. Игнорируют плотность среды и вязкость, особенно на маслах и концентрированных растворах.
5. Не выполняют контрольную проверку через номограмму или калькулятор.

Эти ошибки обычно проявляются одинаково: недобор расхода, шум, перегрев катушки и нестабильное срабатывание.

Итог

Чтобы корректно выбрать электромагнитный клапан, недостаточно знать DN и рабочее давление. Рабочая методика строится вокруг четырёх параметров: расход (Q), перепад давления (Δp), Kv/Kvs и свойства среды — плотность и иногда вязкость. Для прямого действия критично понять реальный режим, а для пилотных моделей — не забыть про минимальный перепад.

Если расчёт Kv сделать аккуратно и затем перепроверить результат через онлайн-калькулятор Kv или номограмму расхода, подбор получается предсказуемым: клапан выдаёт нужную пропускную способность без “работы на пределе”, а система — без неожиданных потерь давления.
