Фланцы и соединения: виды, выбор, типовые ошибки и кейсы

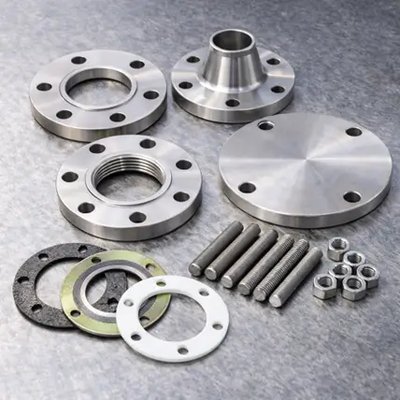

Фланцы и соединения в трубопроводной системе редко оказываются в центре внимания на этапе подбора. Обычно больше времени уходит на выбор крана, клапана, привода или материала трубы. А потом на объекте выясняется, что именно соединение стало самым проблемным местом: здесь появляется течь, здесь приходится постоянно подтягивать крепёж, здесь прокладку меняют уже в третий раз, а здесь хорошая арматура работает хуже только потому, что фланцевый узел собран с перекосом. Поэтому разговор о надёжности трубопровода почти всегда нужно начинать не только с арматуры, но и с того, как именно она присоединяется к линии.

Фланцевые соединения остаются одним из самых востребованных решений в промышленности именно потому, что дают разборность, удобство обслуживания и предсказуемую схему монтажа. Но вместе с этим они требуют дисциплины. Нельзя выбрать фланец только по диаметру, нельзя ставить «примерно подходящую» прокладку, нельзя рассчитывать, что болты вытянут геометрию трубопровода. В этой статье разберём, какие бывают виды фланцев и трубопроводных соединений, как правильно подбирать фланцы под среду, температуру и давление, какие ошибки допускают чаще всего и чем они заканчиваются на реальном объекте.

Какие вообще бывают трубопроводные соединения

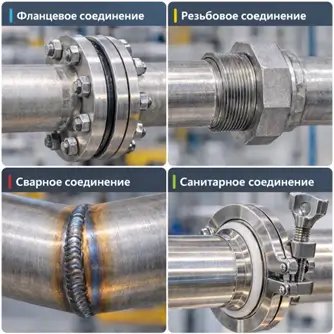

Если смотреть широко, трубопроводные соединения делятся на разъёмные и неразъёмные. К разъёмным относятся фланцевые соединения, резьбовые соединения, муфтовые соединения, соединения с накидной гайкой и различные санитарные быстроразъёмные варианты. Их главное достоинство в том, что узел можно разобрать без резки трубы: заменить прокладку, снять арматуру, провести ревизию или перестроить участок линии.

Именно поэтому фланцевые соединения так популярны в промышленной арматуре. Они позволяют обслуживать задвижки, клапаны, фильтры, насосы и целые узлы без разрушения трубопровода. Для линий, где важна ремонтопригодность, это практически базовый вариант.

Неразъёмные соединения

К неразъёмным относят прежде всего сварные соединения, а также отдельные технологические способы присоединения, где разборка без разрушения не предусмотрена. Такие решения выигрывают по компактности и жёсткости, но проигрывают по обслуживанию. Если на сварном участке нужно заменить элемент, его чаще всего приходится вырезать и вваривать заново.

Почему именно фланец остаётся основным промышленным решением

Фланец хорош не потому, что это «стандартная железка с отверстиями». Он хорош потому, что даёт разумный баланс между прочностью, герметичностью и обслуживанием. При правильном подборе фланцевое соединение работает под высокой температурой, высоким давлением, вибрацией и на сложных средах, при этом остаётся доступным для ревизии. Именно поэтому фланцы так широко применяются на промышленной арматуре и ответственных узлах.

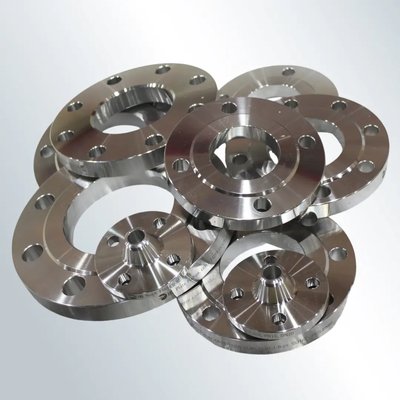

Основные виды фланцев и где их используют

Плоский фланец

Плоский фланец — один из самых привычных и массовых вариантов. Его ценят за простоту, распространённость и сравнительно удобный монтаж. Он хорошо работает на умеренных режимах, в стандартных инженерных и технологических системах, где нет чрезмерных нагрузок по температуре, давлению и вибрации.

Но плоский фланец не стоит считать универсальным для всего подряд. Чем тяжелее режим, тем важнее становится жёсткость соединения, и здесь простая конструкция уже может проигрывать более серьёзным исполнениям.

Воротниковый фланец

Воротниковый фланец — один из самых надёжных вариантов для тяжёлых условий. За счёт своей геометрии он лучше распределяет нагрузку, увереннее работает на высоких температуре и давлении и спокойнее переносит сложные режимы. Если речь идёт о нагруженной линии, паре, горячих технологических средах или ответственной арматуре, выбор фланцев очень часто смещается именно в сторону воротникового исполнения.

Резьбовой фланец

Резьбовой фланец удобен там, где нежелательна сварка или где речь идёт о небольших диаметрах. Это не плохой вариант сам по себе, но он требует аккуратного отношения к условиям применения. На тяжёлых режимах, при вибрации и больших нагрузках такие решения далеко не всегда будут оптимальными.

Свободный фланец

Свободный фланец любят за удобство монтажа. Он помогает проще совмещать отверстия, облегчает сборку на месте и нередко экономит время. Но это удобство нельзя автоматически считать достоинством для любого режима. Там, где нужна максимальная жёсткость узла, свободный фланец может уступать более жёстким вариантам.

Глухой фланец

Глухой фланец используют там, где нужно заглушить линию, оставить точку под ревизию или предусмотреть возможность будущего расширения системы. В проектировании и эксплуатации это очень полезный элемент, хотя его часто воспринимают как простую «заглушку».

Как выбрать фланец и соединение под конкретную задачу

Температура и давление

Самая частая ошибка при выборе фланцев — смотреть только на условный диаметр и условное давление. В реальности температура меняет поведение и металла, и прокладки, и крепежа. То, что спокойно держится на холодной воде, на горячей среде может начать течь после первого же выхода на режим. Поэтому выбор фланцев всегда должен учитывать не только давление, но и рабочую температуру, а также пуски, остановы и термоциклы.

Среда

Вода, пар, масло, химия, пищевая продукция, вязкие среды, абразивные смеси — всё это по-разному влияет на соединение. Где-то важнее коррозионная стойкость металла, где-то — устойчивость прокладки, где-то — отсутствие щелей и застойных зон. Один и тот же тип фланца может быть совершенно уместен в одной среде и проблемным в другой.

Диаметр и компоновка узла

Чем больше диаметр, тем выше требования к жёсткости соединения, массе узла и схеме затяжки. Плюс появляется чисто практический вопрос: достаточно ли места для монтажа, можно ли нормально затянуть шпильки, есть ли доступ для обслуживания. Иногда правильный выбор фланца определяется не только расчётом, но и тем, может ли монтажник вообще добраться до него инструментом.

Обслуживание и ремонт

Если узел нужно регулярно вскрывать, обслуживать или заменять на нём арматуру, разъёмное соединение почти всегда предпочтительнее. Если участок по сути постоянный и разборка не нужна, можно рассматривать и более жёсткие неразъёмные варианты. То есть выбор соединений всегда должен учитывать не только запуск, но и всю будущую эксплуатацию.
