Комплектующие к трубопроводной арматуре: какие прокладки, крепёж и фланцы нужны для монтажа

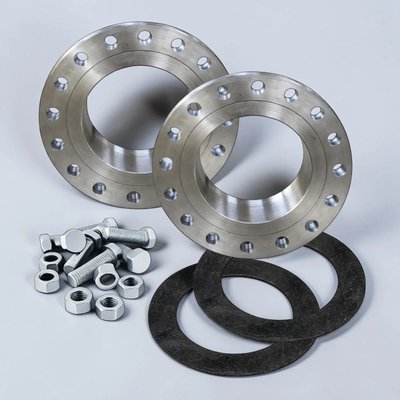

Одна только арматура далеко не всегда означает, что узел можно сразу ставить на объекте. На практике сама позиция может быть подобрана верно, но монтаж всё равно останавливается, потому что не хватает прокладок, шпилек, гаек, шайб, ответных фланцев или воротников. В результате изделие уже на площадке, люди готовы к сборке, а соединить его с трубопроводом нечем.

Какие комплектующие нужны к трубопроводной арматуре, зависит не от общего названия изделия, а от конкретного узла. Имеют значение тип присоединения, DN, PN, среда, температура, материал деталей, зеркало соединения и сама схема монтажа. Для одного проекта достаточно пары прокладок и комплекта крепежа, а для другого к арматуре нужно сразу заказывать ответные фланцы, воротники и дополнительные позиции, которые неочевидны на этапе первого запроса. Типичная ошибка выглядит так: закупают саму арматуру как основную позицию, а всё остальное считают второстепенным и оставляют на потом. Именно поэтому вопрос что нужно заказать вместе с трубопроводной арматурой часто становится проблемой уже не в отделе снабжения, а на монтаже.

После прочтения будет понятно, какие комплектующие для монтажа трубопроводной арматуры обычно требуются, где чаще всего ошибаются при закупке и почему узел разумнее проверять и подбирать комплектом, а не по одной позиции.

Какие комплектующие обычно нужны к трубопроводной арматуре

Прокладки для фланцевых соединений нужны там, где герметичность обеспечивается не резьбой и не сваркой, а прижатием двух ответных поверхностей. Если арматура ставится во фланцевый узел, прокладка почти всегда является обязательной частью сборки. Без неё соединение либо не соберётся нормально, либо не даст нужной плотности в работе.

Подбор прокладки нельзя сводить к принципу подходит по диаметру. Играют роль тип фланца, исполнение уплотнительной поверхности, среда, температура, рабочий режим и материал соседних элементов. Одна и та же прокладка не будет одинаково уместна для воды, пара, нейтральной среды или технологической линии с более жёсткими требованиями. Поэтому прокладки, крепёж и фланцы для монтажа арматуры всегда нужно рассматривать как части одного узла, а не как отдельные мелочи.

Какой крепёж требуется для фланцевого соединения

Крепёж для фланцевых соединений — это не просто любые шпильки и гайки, которые нашлись на складе. Для нормальной сборки нужно понимать диаметр, количество точек крепления, длину шпилек, условия затяжки, материал крепежа и совместимость с конкретным соединением. В одном случае подойдут стандартные решения, в другом придётся учитывать температуру, влажность среды, коррозионную нагрузку или требования к материалу.

Крепёж нужен не сам по себе, а для того, чтобы соединение можно было собрать и стянуть с нужным усилием. Если длина шпильки выбрана неправильно, если материал не подходит под условия или если комплект неполный, это быстро превращается либо в задержку монтажа, либо в риск негерметичности. Поэтому вопрос какой крепёж требуется для фланцевого соединения нельзя закрыть фразой стандартный комплект. Его нужно проверять под конкретный узел.

Когда нужны ответные фланцы и воротники

Ответные фланцы нужны тогда, когда арматуру необходимо корректно состыковать с трубопроводом, а готовой ответной части на объекте нет или она не соответствует параметрам соединения. Очень часто именно это и выясняется слишком поздно: арматура приехала, а ответные детали либо не были заказаны вовсе, либо не совпали по типу, размеру или исполнению поверхности.

Воротники применяются вместе со свободными фланцами и тоже должны подбираться не отдельно, а в составе конкретного решения. Ошибка здесь особенно неприятна, потому что визуально детали могут казаться совместимыми, а при сборке выясняется, что узел не стыкуется как нужно. Именно поэтому фланцы, прокладки и крепёж для трубопроводной арматуры лучше проверять в одной логике, а не закрывать каждую позицию по отдельности.

Что важно понять сразу

Арматура не всегда поставляется в виде готового монтажного узла, даже если само изделие подобрано правильно.
Прокладки, крепёж и фланцы нужно подбирать под конкретное соединение, а не по общему названию позиции.
Нельзя рассчитывать, что всё нужное уже будет в комплекте, если это не было отдельно согласовано.
Ошибка в комплектности чаще всего всплывает уже на монтаже, когда время и люди стоят дороже любой недостающей детали.
Комплектная поставка снижает риск срочных дозакупок, несовместимости и переделок на площадке.

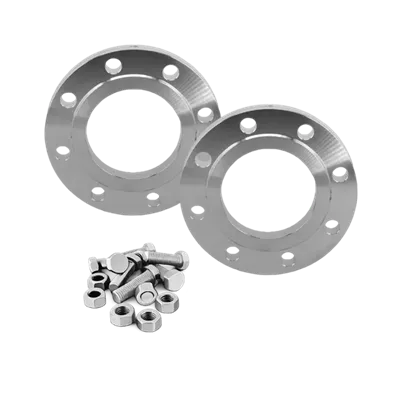

Что чаще всего забывают заказать вместе с арматурой

Прокладки

Прокладки вспоминают в последнюю очередь, хотя именно они обеспечивают герметичность соединения. Частая логика такая: арматура уже есть, прокладки потом подберём по месту. Проблема в том, что по месту может уже не быть ни нужного материала, ни нужного исполнения, ни времени на спокойный подбор. В итоге монтаж откладывается из-за детали, которая в смете выглядит мелкой, а в реальной сборке является обязательной.

Шпильки, гайки и шайбы

Крепёж для фланцевых соединений часто считают чем-то универсальным. Но если не проверить длину, количество, материал и совместимость с узлом, появляется целая цепочка проблем. Не хватает длины шпилек, не совпадает диаметр, не хватает шайб, материал крепежа не подходит под условия эксплуатации. Монтажники здесь ни при чём. Ошибка закладывается ещё тогда, когда комплектующие к трубопроводной арматуре воспринимают как второстепенную закупку.

Ответные фланцы и воротники

Эти позиции часто не попадают в заказ просто потому, что кто-то предполагает, будто ответная часть уже есть на объекте или придёт с другой поставкой. На практике именно на таких допущениях и срываются сроки. Если узел собирается с нуля или состав старой линии не до конца ясен, ответные фланцы и воротники лучше проверять сразу. Иначе арматура физически будет на месте, а присоединить её к системе не получится.

Позиции, которые неочевидны до начала монтажа

Есть и более неочевидные вещи: необходимость проверить состав узла в сборе, наличие переходных элементов, особенности посадочного места, соответствие зеркала соединения, совместимость материалов. Эти позиции не всегда видны в первом запросе клиента, но именно они часто всплывают уже перед установкой. Поэтому вопрос что нужно для монтажа трубопроводной арматуры нельзя решать по фотографии изделия или по одному артикулу. Нужна привязка к реальной схеме узла.

Таблица с основными комплектующими

Комплектующая позиция	Для чего она нужна
Прокладка	Обеспечивает герметичность фланцевого соединения
Шпильки, гайки, шайбы	Обеспечивают сборку и затяжку соединения
Ответный фланец	Нужен для стыковки арматуры с трубопроводом
Воротник	Используется вместе со свободным фланцем
Дополнительные элементы	Могут потребоваться в зависимости от схемы монтажа

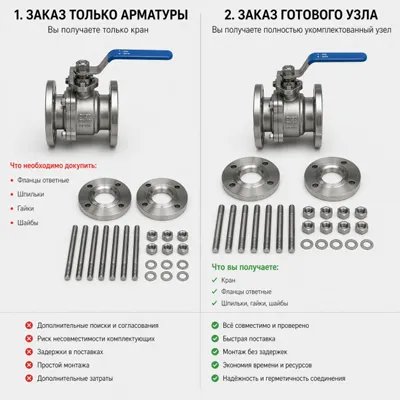

Почему возникают ошибки при заказе комплектующих

Ошибка 1

Считают, что арматура придёт уже со всем необходимым для монтажа. Это одна из самых частых ошибок. Само изделие и монтажный комплект не всегда являются одной и той же поставкой. Если состав не был отдельно согласован, нет смысла предполагать, что всё нужное уже включено. Последствие простое: объект ждёт, монтаж встаёт, начинается срочный поиск недостающих позиций. Избежать этого можно только одним способом: заранее уточнять, какие комплектующие нужны к трубопроводной арматуре именно для этого узла и входят ли они в поставку.

Ошибка 2

Подбирают прокладки и крепёж на глаз, без проверки параметров соединения. Такой подход кажется быстрым, пока соединение не начинает течь или не выясняется, что крепёж не подходит по длине, диаметру или материалу. Здесь ошибка не в желании упростить задачу, а в том, что прокладки, крепёж и фланцы для монтажа арматуры пытаются выбрать без привязки к реальным условиям. Избежать проблемы можно только через проверку параметров узла: типа присоединения, DN, PN, среды, температуры и материалов.

Ошибка 3

Не учитывают тип фланца, зеркало соединения и схему узла. Даже если размеры на первый взгляд совпадают, соединение может оказаться несовместимым по исполнению. В итоге детали формально есть, а собрать узел корректно нельзя. Последствия это потеря времени, замена позиций и лишние согласования. Чтобы этого не было, нужно смотреть не только на наименование арматуры, но и на тип фланца, зеркало соединения и реальную компоновку узла.

Ошибка 4

Заказывают арматуру отдельно, а комплектующие пытаются подобрать позже. С точки зрения закупки это часто кажется удобным: сначала закрыть основную позицию, потом добрать всё остальное. Но на практике именно такой разрыв и создаёт риск. Пока основная поставка едет, часть параметров забывается, меняются сроки, теряется целостная картина. Потом приходится в авральном режиме разбираться, что нужно заказать вместе с трубопроводной арматурой, и делать срочные дозакупки. Намного надёжнее сразу формировать состав узла и проверять комплектность до размещения заказа.

Как подобрать прокладки, крепёж и фланцы без ошибки

Что зависит от типа присоединения

Первое, что нужно проверить, это тип присоединения арматуры. Если соединение фланцевое, состав монтажного комплекта один. Если муфтовое, приварное или комбинированное, логика уже другая. Именно от типа присоединения зависит, нужны ли ответные фланцы, какие прокладки требуются, какой крепёж используется и какие дополнительные детали придётся включить в поставку.

Как среда и температура влияют на выбор прокладки

Прокладка подбирается не только по размеру. Среда и температура напрямую влияют на материал и допустимость применения. Там, где для одной линии решение будет рабочим, для другой оно быстро даст проблемы по герметичности, стойкости или ресурсу. Поэтому прокладки для фланцевых соединений нельзя выбирать отдельно от условий эксплуатации. Нужно смотреть на среду, температуру, материал узла и общий режим работы, а не только на посадочные размеры.

Как понять, какой крепёж нужен именно для этого узла

Чтобы правильно выбрать крепёж для фланцевых соединений, нужно понимать сразу несколько вещей: DN, PN, тип фланца, исполнение соединения, толщина собираемых деталей, условия эксплуатации и материал сопрягаемых элементов. Только тогда можно определить, какой крепёж нужен именно для этого узла, а не просто взять ближайший по названию комплект.

Вообще весь подбор должен идти не по одной позиции, а по узлу в сборе. Важны DN, PN, тип фланца, зеркало соединения, температура, среда, материал и схема монтажа. Когда эти параметры собираются вместе, становится понятно, какие комплектующие для монтажа трубопроводной арматуры действительно нужны и что должно приехать на объект одним комплектом.

Таблица-проверка

Что проверить	Почему это важно
Тип присоединения арматуры	От него зависит состав монтажного комплекта
DN и PN	Влияют на совместимость фланцев, прокладок и крепежа
Тип фланца и зеркало	Ошибка здесь приводит к несовместимости соединения
Среда и температура	От них зависит выбор прокладки и материалов
Состав узла в сборе	Помогает не забыть ответные детали и крепёж
Логику монтажа	Позволяет понять, какие позиции должны прийти сразу

Когда выгоднее заказывать узел комплектом

Когда узел подбирается комплектом, снабжение не тратит время на отдельные дозапросы по каждой мелкой позиции, а монтаж не ждёт недостающих деталей. Это особенно заметно на объектах, где важен ритм поставки и нет запаса времени на исправление комплектности уже по ходу работ.

Когда это снижает риск ошибки

Чем больше разрозненных позиций подбирается в разное время, тем выше вероятность несовместимости. Если же арматура, фланцы, прокладки и крепёж рассматриваются как единое решение, риск ошибки заметно ниже. Не потому что кто-то стал внимательнее, а потому что сама логика подбора становится правильной.

Когда это помогает избежать срочных дозакупок

Срочные дозакупки почти всегда дороже, нервнее и медленнее, чем нормальная подготовка заказа заранее. Если сразу понимать, что нужно для монтажа трубопроводной арматуры, можно избежать ситуации, когда объект уже готов к сборке, а не хватает одной прокладки, пары шпилек или ответного фланца.

Почему комплектность важна не меньше, чем сама арматура

Хорошо подобранная арматура сама по себе ещё не гарантирует рабочий результат. Узел запускается не по каталогу, а в реальной системе. Поэтому комплектность важна не меньше, чем сама арматура. Если в поставке нет нужных деталей, изделие превращается из решения в источник задержки. Именно поэтому комплектующие к трубопроводной арматуре нужно оценивать как обязательную часть проекта, а не как дополнительную опцию.

Итоги

Комплектующие к трубопроводной арматуре это не второстепенное приложение к основной позиции, а нормальная часть монтажного узла. Чаще всего вместе с арматурой нужны прокладки, шпильки, гайки, шайбы, ответные фланцы и воротники. Что именно потребуется, зависит от типа присоединения, DN, PN, среды, температуры, материала и схемы монтажа.

Чаще всего забывают заказать то, что не выглядит главным на этапе заявки: прокладки, крепёж, ответные детали и всё, что относится к стыковке узла с трубопроводом. Именно из-за этого монтаж срывается не потому, что выбрали плохую арматуру, а потому что недооценили комплектность.

Поэтому проверять состав узла нужно до закупки, а не после поставки. Во многих случаях арматуру действительно разумнее брать сразу комплектом. Так меньше риск несовместимости, срочных дозакупок и лишних остановок на объекте.
