Полнопроходной и редуцированный шаровые краны: разница для гидравлики

Полнопроходной шаровой кран и редуцированный (неполнопроходной) шаровой кран внешне могут выглядеть почти одинаково, и в спецификации оба будут просто «шаровый кран DN…». Но именно здесь и скрывается ключевая инженерная тема. Разница между полнопроходным и редуцированным шаровым краном напрямую влияет на гидравлическое сопротивление, потери давления, пропускную способность, подбор насосов и стабильность работы всей системы. Если упростить, это классическая дилемма «шаровый кран полный проход vs уменьшенный проход»: где-то полнопроходное исполнение критично, а где-то стандартнопроходной (неполнопроходной) вариант вполне достаточен и экономически выгоден.

Почему выбор типа шарового крана влияет на гидравлику системы

С точки зрения пользователя шаровый кран — это просто устройство «открыть/закрыть». Но для гидравлика любой кран — это местное гидравлическое сопротивление, которое добавляет потери давления (потери напора) и влияет на общий расход среды. Чем меньше диаметр проходного отверстия (внутренний диаметр в зоне шара), тем выше скорость потока и сильнее потери. Полнопроходной шаровой кран стремится повторить внутренний диаметр трубы, а стандартнопроходной (редуцированный) сознательно уменьшает проход.

При единичных кранах в небольшой системе разница может быть почти незаметна. Но в длинных магистралях, сложных контурах отопления и охлаждения, системах пожаротушения и в линиях с повышенными требованиями к энергопотреблению выбор типа прохода напрямую связан с экономической эффективностью эксплуатации.

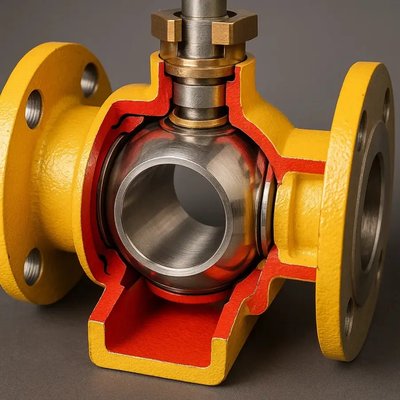

Основные понятия: полнопроходной и редуцированный кран

Полнопроходной шаровой кран — это кран, у которого диаметр проходного отверстия в шаре практически равен внутреннему диаметру присоединённой трубы. Для потока такой кран почти не выглядит сужением: это условно «просто ещё один участок трубы, который можно перекрыть». В результате кран даёт минимальное дополнительное гидравлическое сопротивление, низкие потери напора и высокую пропускную способность.

Полнопроходные краны особенно востребованы на магистралях с большим расходом, на участках перед и после насосов, фильтров, счетчиков и другой чувствительной аппаратуры. В системах, где важна очистка трубопроводов (прохождение очистных скребков, pigs), полнопроходное исполнение часто является обязательным: внутренний диаметр не должен мешать прохождению очистных устройств. В средах с повышенной вязкостью, а также в линиях огнетушащих и технологических систем полнопроходной вариант даёт заметный запас по гидравлике. Минус очевиден: больший шар, массивнее корпус, больше металла — выше масса и цена шарового крана, особенно в нержавеющем исполнении.

Особенности полнопроходного шарового крана

Что такое редуцированный  / стандартнопроходной шаровой кран

Редуцированный шаровой кран (он же неполнопроходной шаровой кран или стандартнопроходной шаровой кран) — это исполнение, в котором диаметр отверстия в шаре меньше внутреннего диаметра трубы. Разница может быть сравнительно небольшой (например, труба условно DN50, а отверстие в шаре ближе к DN40), но этого достаточно, чтобы повысить гидравлическое сопротивление и увеличить потери давления.

Такие краны широко применяются в инженерных системах зданий: отопление, водоснабжение, внутренние сети. Во многих случаях их пропускная способность вполне достаточна, а выигрыш по массе, габаритам и стоимости очевиден. Для небольших ветвей и нетребовательных режимов редуцированный кран — логичный выбор. Однако вслепую заменять полнопроходные краны на редуцированные на ответственных участках без перерасчёта гидравлики нельзя: это может привести к недостающему напору, шумам и переразгрузке насоса.

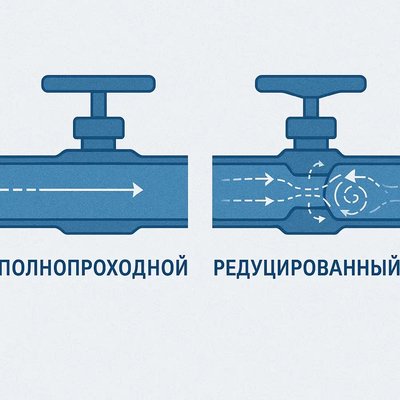

Гидравлическая суть различий

Гидравлика здесь проста: уменьшение живого сечения повышает скорость потока и местное гидравлическое сопротивление. Полнопроходной шаровой кран по поведению близок к прямому участку трубы; его коэффициент местного сопротивления ζ невелик. Редуцированный кран имеет большее ζ, в нём сильнее выражены сужение, перераспределение скоростей и вихри.

Поэтому разница между полнопроходным и редуцированным шаровым краном в расчётах сводится к разному значению ζ, а значит, к разным потерям напора. Для проектировщика это дополнительный вклад в суммарные потери давления и ещё один аргумент, чтобы выбирать тип прохода осознанно.

Условное сравнение сопротивлений

Kv, Kvs и пропускная способность

В каталогах производителей шаровых кранов для каждого типоразмера приводятся значения Kv или Kvs — это показатели пропускной способности, описывающие, какой расход среды пройдёт через арматуру при заданном перепаде давления. У полнопроходного шарового крана Kv/Kvs для одного и того же DN будет выше, чем у стандартнопроходного.

Фактически шаровый кран полный проход vs уменьшенный проход — это выбор между большим и меньшим Kv на одной и той же линии. Для магистралей с большим расходом, насосных, узлов учёта разумно ориентироваться именно на полнопроходные решения с высоким Kv, чтобы не создавать лишнего «узкого места» в системе.

Влияние на потери давления в системе

В любой системе потери давления состоят из линейных (на длине трубы) и местных (на арматуре и фасонных частях). Если в ключевых местах стоят полнопроходные краны, их вклад в местные потери минимален. Но если на этих же участках применены редуцированные шаровые краны, суммарный перепад давления может вырасти в разы.

Это становится особенно заметно в длинных магистралях, системах с уже «подогнанным» напором насоса и в случаях, когда одной линии нужно обеспечить несколько ветвей с чувствительной балансировкой. Там отличия полнопроходного от неполнопроходного крана уже не теоретика, а реальный фактор, влияющий на работу оборудования и комфорт эксплуатации.

Условный пример потерь на участке с двумя кранами

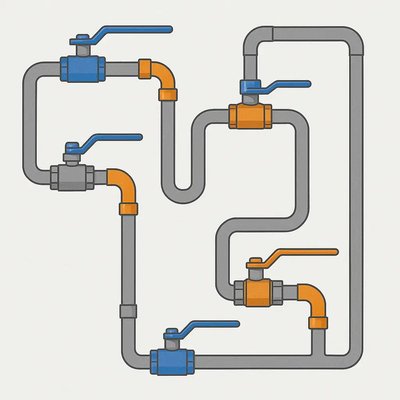

Влияние на насос и энергоэффективность

Подбор насоса всегда завязан на требуемый расход и суммарные потери напора в системе. Если при расчёте были заложены полнопроходные краны, а на практике установили редуцированные, реальные потери давления окажутся выше, чем ожидалось. Насосу придётся «доталкивать» лишние метры эквивалентной длины, что отражается на рабочей точке и эффективности.

В крупных системах, особенно с несколькими насосными агрегатами, это может привести к перерасходу электроэнергии, работе в не оптимальной зоне характеристики, перегреву и ускоренному износу. Поэтому, оценивая экономическую эффективность, нельзя смотреть только на закупочную стоимость арматуры: более дорогой полнопроходной шаровой кран в насосной или на магистрали часто окупается снижением эксплуатационных затрат.

Энергозатраты и цена ошибки

Каждый лишний метр эквивалентной длины — это дополнительные киловатт-часы. В небольших частных домах эффект может быть неочевиден, но для производственных цехов, торговых центров, многоэтажных комплексов и тепловых пунктов он складывается в ощутимые суммы в годовом бюджете.

В этом контексте выбор шарового крана на ключевых участках — это часть стратегии по энергоэффективности. Полнопроходной кран дороже на старте, но снижает нагрузку на насос и энергопотребление. Редуцированный дешевле при покупке, но может скрыто «подъедать» деньги через более высокие эксплуатационные расходы.

Балансировка и стабильность работы системы

В разветвлённых системах (отопление, охлаждение, водоснабжение, пожаротушение) важно, как распределяется расход среды по ветвям. Локальные сопротивления каждой ветки определяют, куда легче пойдёт поток. Если в одной ветви стоят в основном полнопроходные шаровые краны, а в другой — редуцированные, без учёта этого в расчётах можно получить перекос: одна ветвь будет недогружена, другая — перегружена.

При проектировании имеет смысл изначально закладывать тип прохода (полный/уменьшенный) в гидравлический расчёт и балансировку, а не просто «выбирать по наличию на складе». Это избавляет от сюрпризов при пуско-наладке и эксплуатации.

Скорость потока, шумы и кавитация

Сужение прохода — это рост скорости потока в зоне крана. Для редуцированного шарового крана это значит, что в зоне шара возможно появление повышенного уровня шумов, вибраций и, при больших перепадах давления, даже кавитации. В бытовых системах это чаще воспринимается как «свист» или гул в арматуре, в промышленных — как фактор, влияющий на ресурс оборудования.

Полнопроходной шаровой кран, сохраняя практически постоянный внутренний диаметр, уменьшает риск таких эффектов. Особенно это важно в системах с высокими давлениями и температурами, где кавитационная эрозия может существенно сократить срок службы арматуры и трубопровода.

Конструктивные и эксплуатационные отличия

С конструктивной точки зрения конструктивные отличия полнопроходного и неполнопроходного шарового кранов вполне логичны. Больший проход требует большего шара и более массивного корпуса. Это означает более крупные габариты, большую массу и, как следствие, более высокую стоимость. В крупноразмерной арматуре разница по металлоёмкости между полнопроходным и редуцированным исполнением может быть очень заметной.

Редуцированные краны, напротив, компактнее и легче. В стеснённых условиях (щитовые, узлы обвязки, коллекторы) это порой решающий аргумент. Поэтому на практике выбор часто сводится к балансу: идеальная гидравлика против удобства монтажа и цены.

Материалы и область применения

И полнопроходные, и редуцированные краны могут выполняться из одних и тех же материалов: латунь, углеродистая сталь, нержавеющая сталь. Для нержавеющих изделий логика применения особенно прозрачна.

Область применения полнопроходных шаровых кранов:

• Магистральные линии с большими расходами.
• Насосные станции и узлы учёта.
• Системы пожаротушения, где потери давления строго ограничены.
• Трубопроводы, по которым проходят очистные скребки (pigs) — очистка трубопроводов.
• Линии с высоковязкими и агрессивными средами.

Область применения редуцированных шаровых кранов:

• Внутренние инженерные системы зданий.
• Подводки к отдельным приборам и агрегатам.
• Ветви с небольшими расходами, где дополнительное сопротивление некритично.
• Места, где важнее компактность и цена, чем идеальная гидравлика.

Рекомендуемая область применения

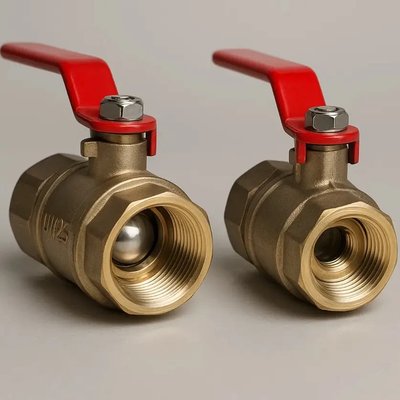

Где полнопроходной обязателен, а где достаточно редуцированного

Есть зоны системы, где отличия полнопроходного от неполнопроходного крана критичны, и компромисс невозможен. Это:

• Длинные магистральные участки с рассчитанным напором насоса.
• Узлы перед/после счётчиков, регуляторов, фильтров и измерительных приборов.
• Системы пожаротушения (насосные линии, магистрали спринклерных и дренчерных систем).
• Линии, по которым необходимо обеспечивать прохождение очистных скребков (pigs).
• Системы с высоковязкими средами, где любые лишние сужения нежелательны.

Там шаровый кран полный проход vs уменьшенный проход — это не про вкус, а про соответствие нормам, безопасности и стабильности работы.

Ситуации, где редуцированный кран — разумный и выгодный выбор

При этом существует множество участков, где стандартнопроходной кран справляется со своей задачей без проблем:

• Подводки к отопительным приборам и небольшим потребителям.
• Внутренние контуры с небольшим расходом и короткими длинами.
• Вспомогательные линии, дренажи, байпасы, резервные участки.
• Зоны, где особенно важны компактность установки и минимальная стоимость.

Здесь редуцированный шаровой кран даёт приемлемое гидравлическое сопротивление и хорошие эксплуатационные качества при меньшей цене и габаритах.

Примеры сравнения и наглядные таблицы

Возьмём участок DN50 с одинаковой длиной и расходом. В одном варианте используются два полнопроходных крана, в другом — два редуцированных. Остальная часть системы неизменна. При прочих равных в варианте с редуцированными кранами суммарные местные потери будут выше, что потребует большего напора от насоса или приведёт к падению давления на потребителе.

Сравнение двух вариантов

Полнопроходной или редуцированный — что выбрать

В финале можно сказать просто: разница между полнопроходным и редуцированным шаровым краном — это разница в подходе к системе. Полнопроходной шаровой кран обеспечивает минимальное гидравлическое сопротивление, высокую пропускную способность и удобство для очистки трубопроводов, но стоит дороже и тяжелее в прямом смысле слова. Редуцированный (неполнопроходной, стандартнопроходной) кран компактнее и доступнее по цене, однако даёт большие потери давления и чуть более жёсткий режим течения.

Отличия полнопроходного от неполнопроходного крана критичны на магистралях, в насосных, системах пожаротушения и там, где работают очистные скребки. В обычных инженерных сетях зданий редуцированные краны при грамотном расчёте и правильной области применения абсолютно нормальны и выгодны.
