Шаровый кран: фланцевый или муфтовый — выбор по давлению и диаметру

Когда в спецификации появляется шаровый кран, обычно кажется, что выбор простой: “вот кран, вот диаметр, ставим”. На практике именно тип присоединения часто решает, будет ли узел надёжным, удобным в обслуживании и предсказуемым по герметичности. Шаровый кран фланцевый и шаровый кран муфтовый (он же кран шаровый резьбовой) — это два разных подхода к монтажу, и они по-разному ведут себя при росте DN/номинального диаметра, давления Ру (PN) и требований к сервису.

Ниже — понятное сравнение: отличия муфтового и фланцевого крана, где уместен латунный муфтовый кран, где логичнее стальной фланцевый кран, как учитывать PN16, PN25, PN40, диаметр от Ду15 до Ду150, а также что важно при замене и установке по ГОСТ.

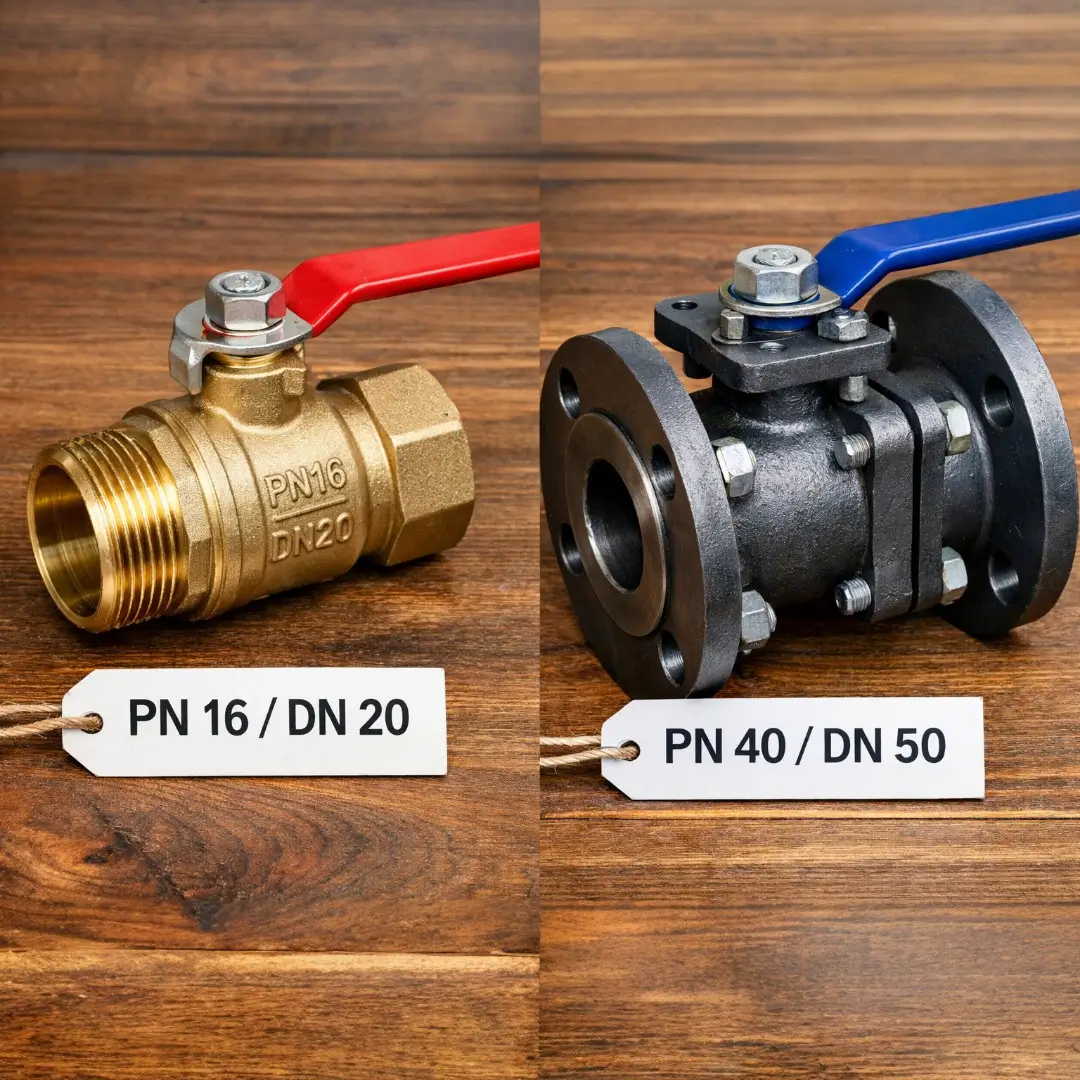

Типы присоединения кранов: в чём суть различий

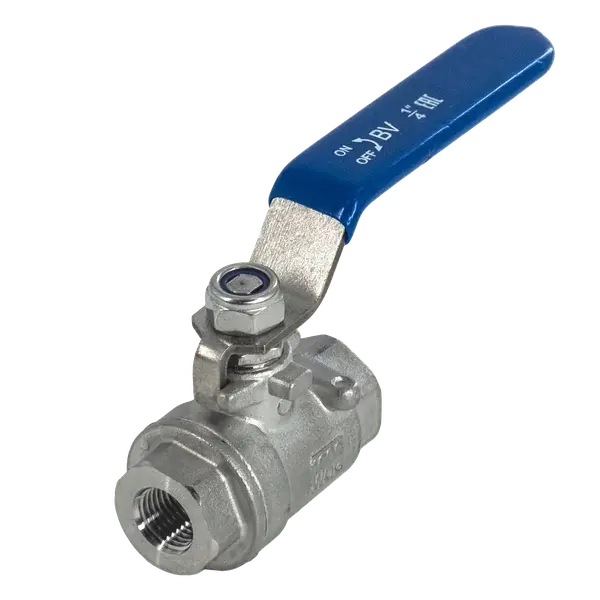

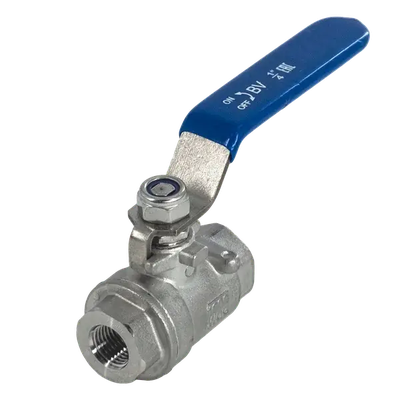

Шаровый кран муфтовый соединяется с трубопроводом через трубную резьбу (внутреннюю или наружную). Он компактный, быстро ставится на небольших диаметрах, удобно подходит для локальных узлов — например, как запорная арматура для отопления или краны для водоснабжения в квартирах, котельных, ИТП, на обвязке оборудования.

Плюсы муфтового решения:

минимум места и веса;
быстрый монтаж на малых Ду15, Ду25, Ду32;
удобно ставить в бытовых и малых инженерных системах.

Ограничения:

резьба чувствительна к перекосу и ошибкам герметизации;
на росте диаметра и нагрузок узел становится менее “прощаемым”;
демонтаж при замене крана на трубопроводе часто требует “разбирать” участок, если не предусмотрены разъёмные соединения.

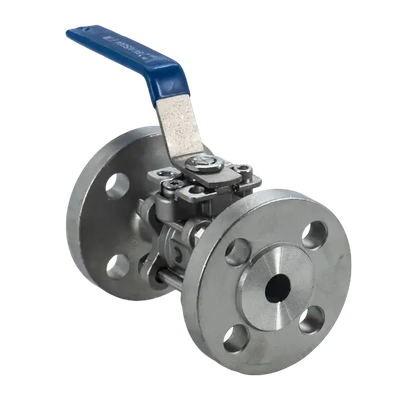

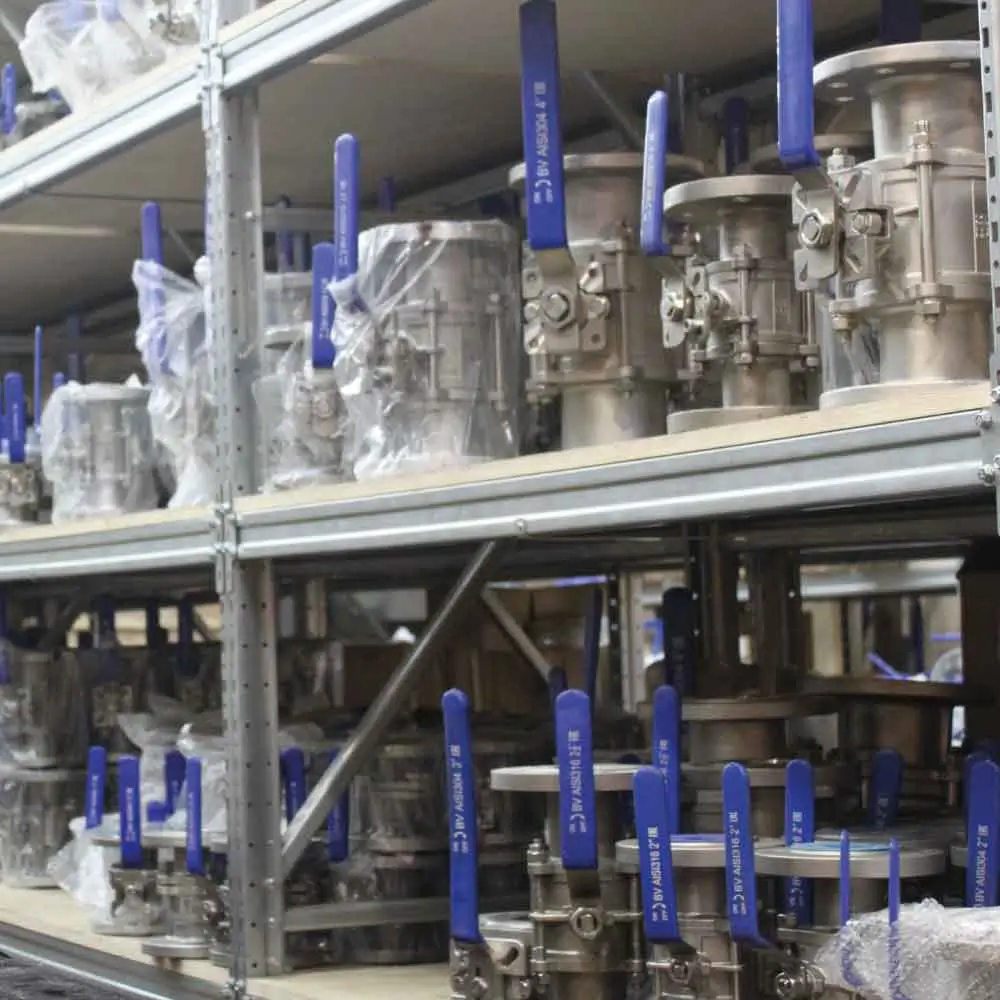

Фланцевый кран

Шаровый кран фланцевый подключается через фланцевое соединение — болты, гайки и прокладку. Такой узел более жёсткий и ремонтопригодный: кран можно снять, не выкручивая его из трубы. Поэтому фланцевые решения привычны для промышленных линий и средних/крупных диаметров: Ду50, Ду80, Ду100, Ду150.

Плюсы фланцев:

удобная замена: открутил болты — снял кран;
хорошо переносит механические нагрузки и вибрации (при правильных опорах);
легче обеспечить стабильную герметичность соединения при больших DN.

Ограничения:

больше габарит и масса;
монтаж требует правильной центровки и равномерной затяжки.

Сравнение запорной арматуры по типу присоединения

Критерий	Муфтовый (резьбовой)	Фланцевый
Тип соединения	трубная резьба + герметизация	болты + прокладка
Диапазон DN	чаще малые и средние	чаще средние и большие
Ремонт/замена	сложнее без разъёмов	проще (открутил фланцы)
Чувствительность к монтажу	высокая	высокая, но более предсказуемая

Давление: PN16, PN25, PN40 и что важнее “цифры” на корпусе

По паспорту кран может быть PN16, PN25 или PN40 (аналогично пишут Ру). Но на практике давление — это не только характеристика корпуса. Надёжность узла зависит от:

корректности подбора по температуре (допустимое давление меняется с ростом температуры);
качества соединения (резьба vs фланцы);
наличия вибраций и гидроударов;
материала корпуса и уплотнений.

Когда муфтовый кран ограничивает систему

Муфтовый кран может иметь высокий PN, но резьбовое соединение остаётся местом, где чаще всего возникают вопросы: перекос, “сорванная” резьба, неправильная герметизация, микроподтёки после термоциклов. Поэтому при PN25 и особенно PN40 для ответственных узлов обычно практичнее фланцевое решение — оно технологичнее в контроле затяжки и обслуживании.

Когда фланцевый кран рациональнее

Для промышленной арматуры, газа, пара и линий с потенциальными нагрузками фланцы чаще воспринимаются как “нормальный стандарт” именно из-за ремонтопригодности и стабильного соединения.

Давление → логика выбора

Условия по давлению	Что чаще выбирают
PN16, умеренные режимы, небольшие DN	муфтовый или фланцевый по компоновке
PN25, узел ответственный/вибрации	чаще фланцевый
PN40, промышленная линия или высокая ответственность	фланцевый (как более надёжная схема узла)

Диаметр: Ду15…Ду150 и где резьба перестаёт быть удобной

Один из самых понятных критериев — номинальный диаметр (DN/Ду). На практике:

Ду15, Ду25, Ду32 — зона, где муфтовые краны особенно удобны и экономичны. Это типичные бытовой кран, обвязка котлов, насосов, небольшие контуры.
Ду50 — “пограничная” область: встречаются и резьбовые решения, но по удобству обслуживания и надёжности всё чаще выигрывают фланцы, особенно при повышенном давлении.
Ду80, Ду100, Ду150 — здесь фланцевый монтаж обычно становится рациональнее: резьбовые соединения уже громоздки, тяжело обслуживать, повышаются требования к механической прочности узла.

Диаметр → тип присоединения (практическая логика)

DN/Ду	Что чаще ставят	Почему
Ду15	муфтовый	компактно, быстро, доступно
Ду25	муфтовый	типовые узлы водоснабжения/отопления
Ду32	муфтовый/фланцевый	зависит от PN и сервиса
Ду50	чаще фланцевый	удобнее замена и обслуживание
Ду80	фланцевый	масса/нагрузки, ремонтопригодность
Ду100	фланцевый	промышленный стандарт по удобству
Ду150	фланцевый	монтаж и сервис без “разборки линии”

Проход: полнопроходной кран и стандартнопроходной кран

При выборе часто всплывает вопрос: полнопроходной кран или стандартнопроходной кран. Это особенно важно в насосных узлах и магистралях, где гидравлические потери критичны.

Полнопроходной: проходное отверстие близко к диаметру трубы, меньше потери давления.
Стандартнопроходной: проход меньше, может давать дополнительный перепад и шум на некоторых режимах.

Важно: тип присоединения (фланец/резьба) сам по себе не делает кран полнопроходным — это параметр конструкции. Его надо проверять по паспорту и каталожным данным, особенно на Ду50+ и при работе с насосами.

Герметичность: класс герметичности А и что на него влияет

Для запорных кранов часто заявляют класс герметичности А. На практике герметичность зависит от состояния и материала седел, чистоты среды, корректного закрытия и отсутствия абразива после монтажа. При выборе важно понимать: герметичность затвора — это одно, а герметичность соединения (резьбы или фланца) — другое. Можно иметь идеальный кран и при этом получить течь по резьбе или прокладке из-за ошибок установки.

Материалы: стальной фланцевый кран и латунный муфтовый кран

Материал — второй после параметров фактор, который определяет срок службы и область применения.

Латунный муфтовый кран — типичный выбор для водоснабжения и отопления в бытовых и малых инженерных системах. Он удобен, доступен, широко распространён.
Стальной фланцевый кран — привычное решение для промышленности, больших диаметров, повышенных давлений, температур и механических нагрузок.

Для газа выбор всегда более строгий: кран для газа подбирают по нормативам, среде и требованиям проекта, поэтому чаще встречаются решения с более консервативной логикой по материалам и присоединению.

Материал → типичный сценарий

Материал/исполнение	Где чаще применяют
латунный муфтовый кран	водоснабжение, отопление, бытовые и локальные узлы
стальной фланцевый кран	промышленная арматура, большие DN, высокие PN, ответственные участки

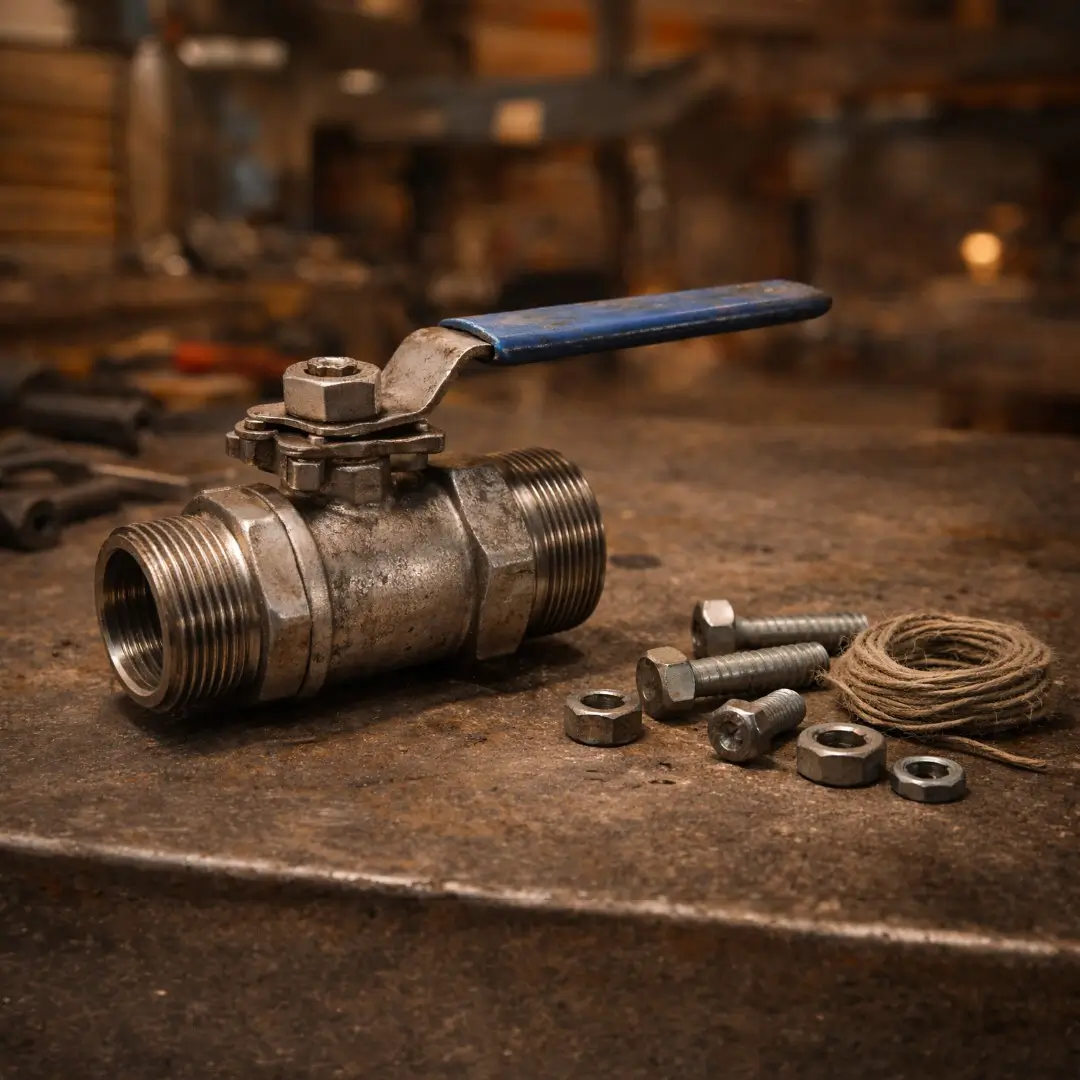

Монтаж шарового крана: где чаще ошибаются

Качество резьбового узла зависит от:

правильной герметизации (лен+паста/нить и т.п. — по стандарту вашей компании);
отсутствия перекоса;
аккуратной затяжки без “срыва” резьбы.

Типичная ошибка — закручивать кран, удерживая его корпусом, создавая крутящий момент на посадочные элементы. Это ухудшает ресурс и может повлиять на герметичность.

Монтаж фланцевого крана

Ключевые моменты:

центровка между фланцами;
правильный подбор прокладки по среде и температуре;
затяжка крест-накрест с равномерным моментом.

Тут распространена ошибка “дотянуть один болт сильнее” — прокладка перекашивается, появляется микроподтекание.

Ошибка → последствия → как избежать

Ошибка	Что происходит	Как правильно
Перекос резьбы	течь, риск повреждения резьбы	осевая сборка, без перекосов
Неправильная герметизация	подтёки после пуска	подобрать уплотнение и технику
Неровная затяжка фланцев	течь по прокладке	крест-накрест, контроль момента
Неподходящая прокладка	утечки, “разбухание”	выбирать по среде/температуре

Какой кран выбрать: короткий чек-лист инженера

Если свести всё к практическому решению, логика такая:

Определите среду и режим (вода/отопление/газ/промышленность), PN/Ру и температурные условия.
Посмотрите DN/Ду: на малых диаметрах резьбовой монтаж чаще рационален, на крупных — фланцевый удобнее и надёжнее по сервису.
Решите вопрос обслуживания: нужен ли быстрый демонтаж и частая замена.
Уточните проход: полнопроходной или стандартнопроходной, если важны потери давления.
Проверьте герметичность и паспортные данные, если проект требует класс А и строгие нормы.

Итог

Если говорить кратко: шаровый кран муфтовый удобен на малых диаметрах и в локальных системах, где важна компактность и скорость монтажа. Шаровый кран фланцевый чаще выбирают при росте диаметра, давления и требований к обслуживанию: он проще в замене и стабильнее в промышленной эксплуатации.

Правильный выбор — это не “фланец лучше резьбы” и не “резьба дешевле”, а соответствие конкретному узлу: DN/Ду, PN/Ру, среда, требования к проходу и герметичности, а также то, как вы будете обслуживать трубопровод через год и через пять.
