Шаровый кран с приводом во взрывоопасной зоне: как выбирать исполнение и маркировку

Шаровый кран с приводом в взрывоопасной зоне — это не просто «кран плюс мотор». Это узел, который должен быть безопасным по всей цепочке: от корпуса крана до коробки с концевыми выключателями и кабельных вводов. Ошибки здесь обычно начинаются одинаково: берут кран подходящего давления и диаметра, выбирают привод «с защитой», а потом выясняется, что концевые выключатели обычные, вводы не те, температура поверхности не учтена, и по документам узел не проходит требования объекта.

Взрывоопасная зона требует дисциплины: сначала определить зону и среду, затем подобрать исполнение и маркировку, а дальше проверить документы и монтаж. Ниже — понятный порядок выбора, который помогает избежать типовых ошибок и собрать корректный шаровый кран с приводом для взрывоопасной зоны.

Что такое взрывоопасная зона и почему это важно для крана с приводом

Взрывоопасной называют зону, где может образоваться смесь газа, паров или пыли с воздухом, способная взорваться от источника воспламенения. На объекте такие зоны задаются проектом и не «угадываются на месте». Для газа и паров применяют зоны 0, 1 и 2, для пыли — 20, 21 и 22. Чем «строже» зона, тем выше требования к оборудованию и тем меньше допустимых компромиссов.

У шарового крана с приводом потенциальные источники воспламенения — не только электрические цепи. Опасность могут создать нагрев корпуса привода, искрение контактов в коробке концевых выключателей, плохое заземление, статическое электричество, а также ошибки соединения кабелей и вводов. Поэтому выбирать нужно не «кран отдельно» и «привод отдельно», а весь узел целиком.

Что именно нужно выбрать: кран, привод и элементы управления

Шаровый кран

Сам кран выбирают по рабочей среде, давлению и температуре. Для взрывоопасной зоны важны ещё два момента. Во-первых, материал корпуса и отсутствие условий для накопления статического электричества. Во-вторых, требования объекта к дополнительным исполнениями: например, пожаробезопасное исполнение и защита штока от вырыва. На многих площадках эти требования обязательны для кранов, установленных на опасных средах.

Привод

Привод бывает электрический или пневматический. На взрывоопасных объектах часто выбирают пневматический привод, потому что он проще в части источников воспламенения. Но «проще» не значит «безопасен автоматически». Коробка концевых выключателей, клапан управления приводом и цепи сигналов всё равно должны соответствовать зоне.

Электрический привод применяют там, где нет воздуха или нужна конкретная логика управления. В этом случае особенно важно правильно выбрать исполнение по маркировке взрывозащиты и температурному классу, а также обеспечить правильный монтаж кабелей и вводов.

Концевые выключатели и клапан управления

Это место, где чаще всего допускают ошибки. Часто заказывают привод с маркировкой взрывозащиты, а затем ставят обычную коробку концевых выключателей или обычный клапан управления. В итоге узел становится несоответствующим требованиям, даже если сам привод выбран правильно.

Как читать маркировку взрывозащиты и что в ней главное

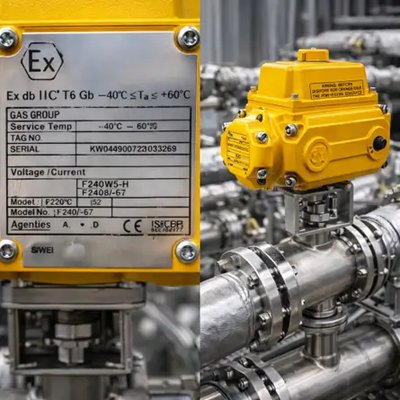

Маркировка взрывозащиты на шильде нужна не для «галочки». Она показывает, где оборудование можно применять и при каких условиях. При выборе важно выделить три вещи: зона применения, группа среды и температурный класс.

Зона применения

Маркировка должна соответствовать зоне на объекте. Если узел устанавливается в зоне с более строгими требованиями, нельзя брать оборудование, рассчитанное на более «мягкую» зону. Это одна из самых частых причин, почему оборудование не проходит проверку.

Группа среды: газ или пыль

Среды делятся на группы. Для газов и паров учитывают группу по воспламеняемости, для пыли — по характеру пыли. Оборудование должно быть рассчитано на ту группу, которая указана в проекте по взрывоопасности. Здесь нельзя «подбирать по аналогии», потому что у разных групп разные требования к допустимым искрам и нагреву.

Температурный класс и температура поверхности

Температурный класс показывает, насколько нагревается оборудование в работе. Для взрывоопасной зоны это принципиально: нельзя допустить, чтобы температура поверхности оборудования стала выше температуры воспламенения среды. Ошибка здесь опаснее всего, потому что внешне всё может выглядеть нормально, но риск остаётся.

Элемент маркировки	Что нужно проверить
Зона применения	Соответствует ли зоне 0/1/2 или 20/21/22 на объекте
Группа среды	Подходит ли оборудование под требуемую группу газа/паров или пыли
Температурный класс	Достаточен ли запас по температуре поверхности относительно среды

Пошаговый порядок выбора шарового крана с приводом для взрывоопасной зоны

Шаг 1. Определите зону и тип опасности

Начать нужно с проектной документации: это газ и пары или пыль, какая зона указана. Без этого выбрать корректное исполнение невозможно.

Шаг 2. Определите среду и её ограничения

Нужно знать состав среды и её температуру воспламенения. Даже если кран стоит на «обычной» линии, рядом может быть другая опасная среда, и требования могут относиться к конкретному месту установки.

Шаг 3. Выберите тип привода под условия объекта

Если на объекте есть воздух и требуется простое отсечение, пневматический привод часто удобнее. Если воздух недоступен или нужно точное управление по электрическим сигналам, применяют электрический привод. В обоих случаях проверяют маркировку взрывозащиты и температурный класс.

Шаг 4. Проверьте соответствие всех элементов узла

Нужно убедиться, что маркировка взрывозащиты подходит не только для привода, но и для:

коробки концевых выключателей;
клапана управления приводом, если он установлен рядом;
кабельных вводов и заглушек;
клеммной части и соединительных коробок.

Если хотя бы один элемент не соответствует зоне, весь узел становится неправильным для применения.

Шаг 5. Учитывайте степень защиты от пыли и воды

Во взрывоопасной зоне по пыли особенно важно, чтобы оборудование было защищено от проникновения пыли и не накапливало её в опасных местах. Для наружных установок важна защита от воды и конденсата. Эти параметры должны соответствовать условиям объекта.

Какие документы запросить у поставщика

Правильный узел всегда подтверждается документами. Нужны:

сертификат на взрывозащиту для привода;
сертификат или подтверждение для коробки концевых выключателей и клапана управления;
паспорт изделия с совпадающей маркировкой;
инструкция по монтажу и подключению в взрывоопасной зоне.

Смысл простой: что написано в документах, должно совпадать с тем, что на шильдах оборудования. Если в паспорте одно, а на шильде другое, это риск при проверках и эксплуатации.

Что запросить	Зачем это нужно
Сертификат на взрывозащиту (привод и элементы управления)	Подтверждает право применения в заданной зоне
Паспорт и маркировка на шильде	Исключает подмену исполнений и ошибки поставки
Инструкция по монтажу	Чтобы не нарушить требования при подключении и вводе в работу

Типичные ошибки на объекте и как их избежать

Самая частая ошибка — когда привод подобран правильно, а коробка концевых выключателей обычная. На втором месте — неправильные кабельные вводы, заглушки и соединения, которые нарушают условия взрывозащиты. Третья ошибка — когда выбирают по зоне и группе, но не учитывают температурный класс и фактический нагрев привода при частых срабатываниях.

Отдельная история — пыль. На объектах, где опасность создаёт пыль, нельзя относиться к этому как к «обычной зоне». Нужна защита от проникновения пыли, а также понимание, где она может накапливаться и как это влияет на нагрев.

Ошибка	Чем это заканчивается
Привод с маркировкой взрывозащиты, а концевые выключатели обычные	Узел не соответствует требованиям зоны, риск при проверках и эксплуатации
Неправильный температурный класс	Опасный нагрев поверхности, риск воспламенения
Неверные кабельные вводы и монтаж	Потеря свойств взрывозащиты и проблемы при контроле

Короткий чек-лист перед закупкой

Зона и тип опасности определены по проекту.
Определены группа среды и температурный класс, есть запас.
Выбран тип привода и проверена маркировка взрывозащиты.
Концевые выключатели и клапан управления соответствуют зоне.
Кабельные вводы и соединения соответствуют требованиям.
Запрошены сертификаты, паспорта и инструкция по монтажу.
Маркировка на шильдах совпадает с документами.

Заключение

Шаровый кран с приводом во взрывоопасной зоне выбирают не «по диаметру и давлению», а по требованиям безопасности: зона, группа среды и температурный класс. При этом ключевая ловушка — считать, что достаточно одного правильного привода. На практике соответствует или не соответствует весь узел целиком: привод, концевые выключатели, клапан управления, кабельные вводы и монтаж.

Если идти по шагам и проверять маркировку и документы до закупки, узел получается предсказуемым: он проходит проверки, нормально работает на объекте и не превращается в постоянный источник замечаний и переделок.
