Шаровые краны. Устройство. Типы присоединения

Шаровый кран — это разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет форму шара. В шаре есть отверстие, равное диаметру трубопровода или меньше него. Шар поворачивается с помощью штока и совмещает отверстие с проходом трубопровода или наоборот перекрывает поток.

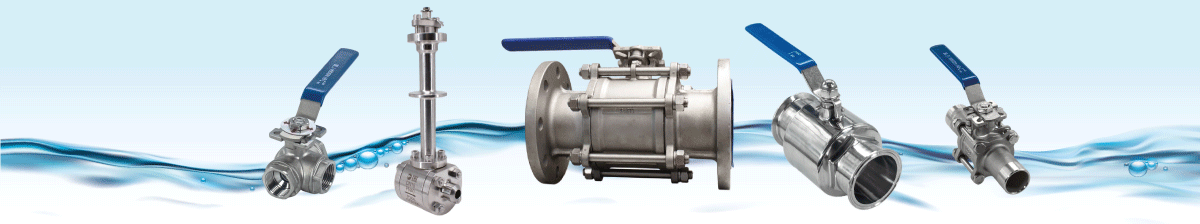

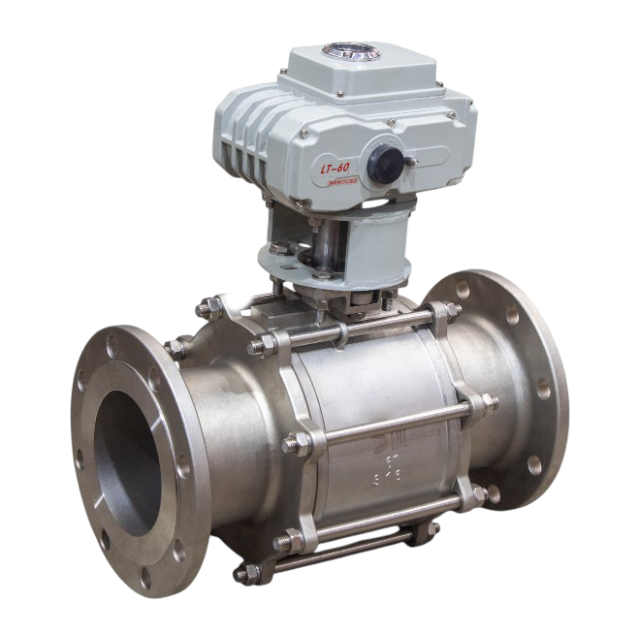

Кран может быть с ручным управлением, под привод (в таком случае у него есть специальная площадка, на которую этот привод устанавливается) или с приводом в сборе.

Устройство шарового крана

• Корпус — основная деталь, обеспечивающая прочность и герметичность конструкции. Может быть разборным (2PC, 3PC) или цельносварным.
• Шаровый затвор — сфера со сквозным отверстием, которая поворачивается для открытия/закрытия потока. Изготавливается из нержавеющей стали, латуни или с покрытием.
• Шток — элемент, передающий усилие от ручки или привода к шаровому затвору. Имеет уплотнения для предотвращения протечек.
• Седла (уплотнительные кольца) — расположены между шаром и корпусом, обеспечивают герметичность в закрытом состоянии. Материал — PTFE, графит, нейлон.
• Уплотнение штока — сальниковый узел или кольца, исключающие утечку среды вдоль штока.
• Ручка или привод — ручной рычаг/бабочка или автоматизированный привод (электрический, пневматический) для управления краном.
• Фланцевое/резьбовое соединение — патрубки для монтажа на трубопровод.

Основные параметры, которые нам необходимо знать для определения крана:

• Из скольких частей состоит кран
• Из какого материала он изготовлен
• Диаметр
• Давление

Большинство из этих параметров нужны для любого элемента запорной арматуры, не только для шарового крана, но рассмотрим эти детали на его примере.

Классификация кранов по типу присоединения

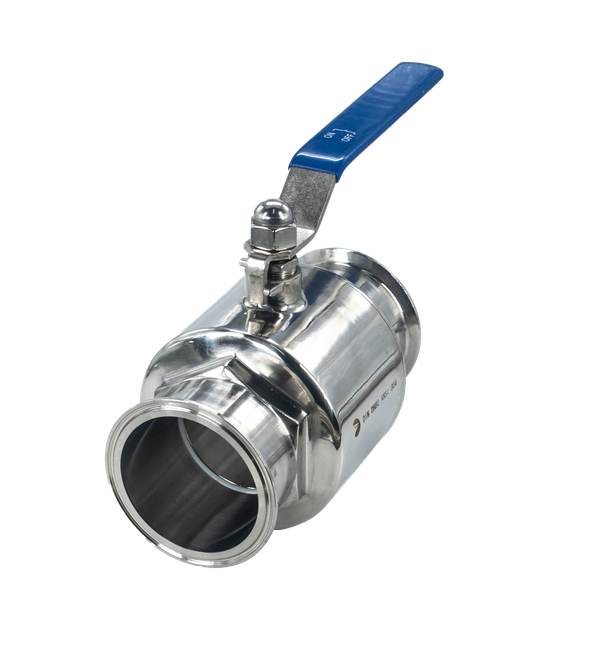

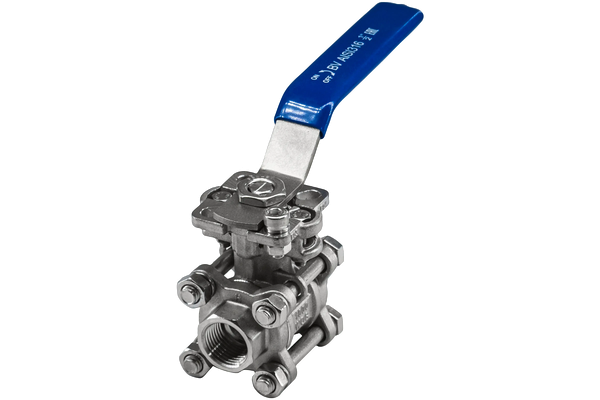

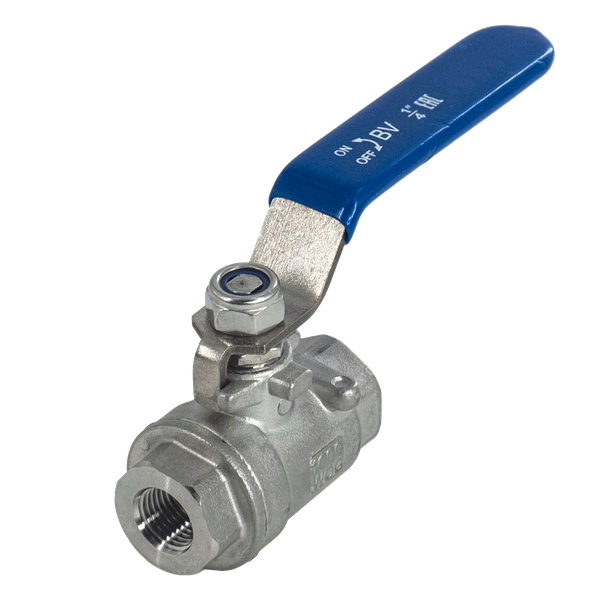

	Муфтовый В местах стыковки на кране и на трубе есть резьба (внутренняя или внешняя), которые стыкуются и вкручиваются друг в друга. Метод удобен тем, что для демонтажа не потребуется никаких инструментов. Муфтовые краны в нашем каталоге

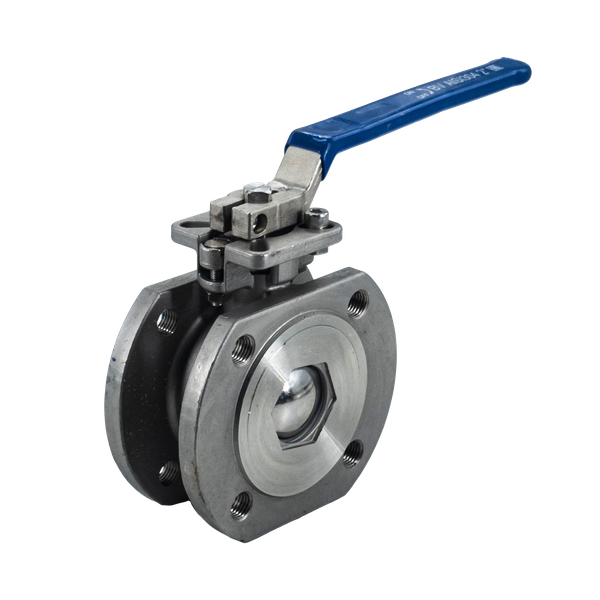

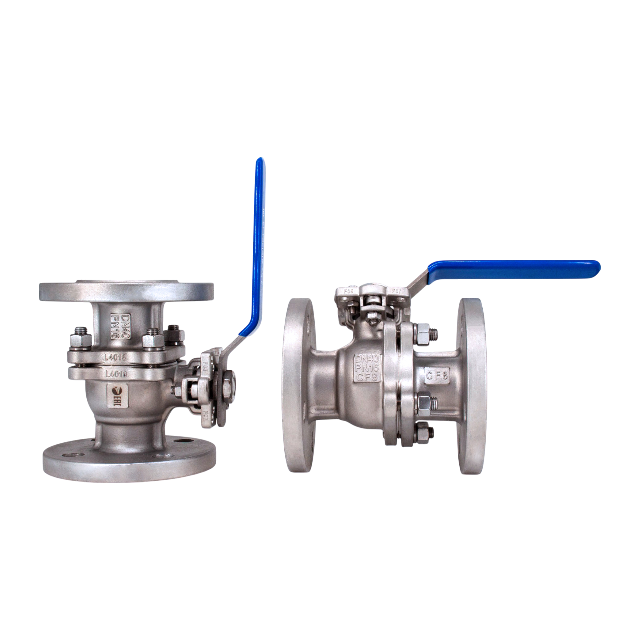

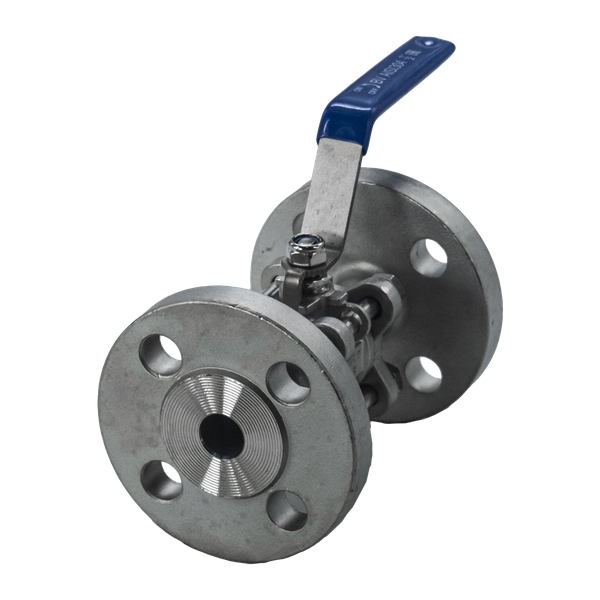

	Фланцевый На кране по кругу расположены отверстия, которые состыковываются с отверстиями на ответном фланце (он расположен на трубе) шпильками или болтами. Метод удобен тем, что легко заменяется без взаимодействия с другими частями трубопровода. Фланцевые краны в нашем каталоге

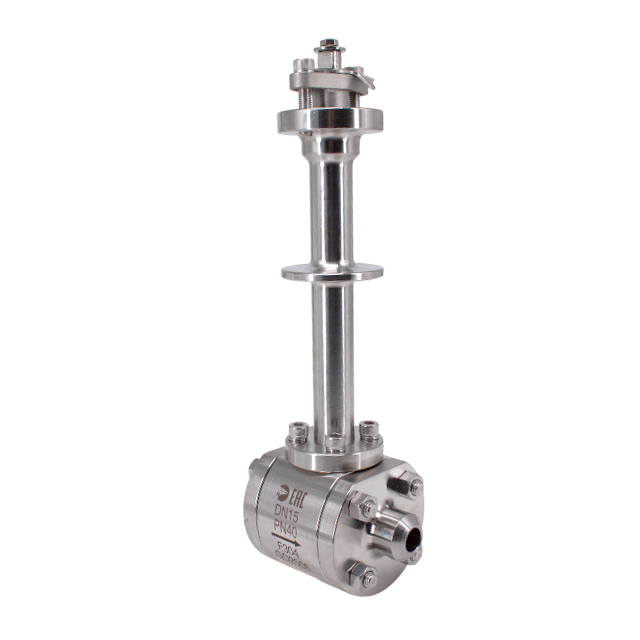

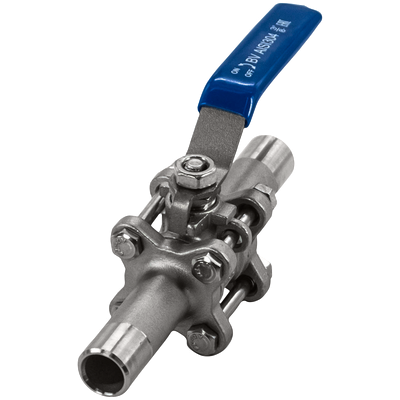

	Приварной В месте соединения крана и трубы они свариваются между собой. Метод удобен тем, что является наиболее герметичным среди всех (при верном выполнении работ по установке). Приварные краны в нашем каталоге

Кран может состоять из одной, двух или трех частей — они обозначаются как односоставной (1PC), двусоставной (2PC) и трехсоставной (3PC). Также существуют цельносварные краны — изначально они состояли из нескольких частей, но были сварены по швам. Односоставные и цельносварные краны обладают высокой герметичностью, но зато двух и трехсоставные краны можно ремонтировать по частям при необходимости.

Диаметр

Номинальный диаметр запорной арматуры служит для пропуска потоков рабочей среды (это то, что течет по трубопроводу). Такой диаметр обозначают Dy или Dn. Он измеряется в миллиметрах или дюймах. Хотя и на самом деле дюйм равен 25,4мм, мы округляем это число до 25 мм и используем соответствия как в таблице.

Давление

Давление — это сила на единицу площади, с которой жидкость или газ давит на стенки ёмкости или трубы. Оно обозначается Ру или Pn, а измеряться может в барах, атмосферах или мегапаскалях. В нашей номенклатуре мы используем значения бар/атмосфер.
