Седло и затвор трубопроводной арматуры: как они работают вместе

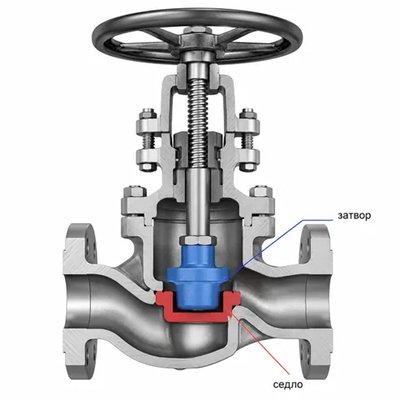

Внутри крана, клапана или задвижки есть пара элементов, от которой зависит способность изделия управлять потоком: седло и затвор. Седло остаётся неподвижным и формирует проход с уплотнительной поверхностью. Затвор перемещается или поворачивается относительно него, изменяет проходное сечение и в закрытом положении должен обеспечить требуемую герметичность. Совместная работа этих деталей позволяет открыть линию, ограничить движение среды или полностью её перекрыть.

Эти термины нередко смешивают: затвором называют всё изделие, седлом — любое уплотнение, а причиной протечки считают только повреждённую прокладку. На практике важно различать рабочий орган, корпусные соединения и наружные уплотнительные узлы. Это помогает точнее читать паспорт, описывать неисправность и выбирать оборудование под заданные условия.

Рабочий орган трубопроводной арматуры

Рабочий орган образуют два связанных элемента — седло и затвор. Корпус удерживает давление и соединяет изделие с трубопроводом, привод создаёт движение, а непосредственно на поток воздействует эта внутренняя пара.

При открытии между контактными поверхностями появляется проход для рабочей среды. После закрытия подвижная деталь занимает положение, при котором канал перекрывается. В регулирующих конструкциях промежуточное положение используется для управляемого изменения расхода, давления или температуры. Однако такой режим должен быть предусмотрен изготовителем: не всякое запорное устройство рассчитано на длительное дросселирование.

Роль седла в рабочем органе

Седло — неподвижная часть рабочего органа, расположенная в корпусе вокруг проходного канала. Его поверхность взаимодействует с затвором и участвует в обеспечении герметичности закрытого прохода.

В зависимости от конструкции седло может быть частью корпуса, отдельным металлическим кольцом либо сменным элементом из полимерного или эластомерного материала. Поэтому утверждение, что оно всегда выполнено из резины, неверно. В одном изделии применяется контакт «металл по металлу», в другом используется мягкое уплотнение, а у дискового затвора посадочную поверхность часто формирует манжета корпуса.

При выборе оценивают совместимость всей контактной пары. Температура, химический состав среды, твёрдые частицы и частота циклов по-разному влияют на металл, PTFE, EPDM, NBR и другие материалы. Допустимые условия работы проверяют по паспорту конкретной модели.

Роль затвора в рабочем органе

Затвор — подвижная часть, которая меняет площадь прохода. В разных изделиях эту функцию выполняют шар с отверстием, диск, клин, тарелка, игла, плунжер или другая деталь.

Форму затвора нельзя путать с названием арматуры целиком. Например, у шарового крана поток перекрывает шар, у клиновой задвижки — клин, а у дискового поворотного затвора — диск. Кроме рабочего органа изделие включает корпус, присоединительные концы, шток или шпиндель, уплотнения и механизм управления.

Как происходит перекрытие потока

Открытое положение. Проходное сечение максимально доступно для движения среды.
Промежуточное положение. Канал частично перекрыт, поэтому скорость и характер обтекания внутренних поверхностей меняются.
Закрытое положение. Контактная пара занимает расчётное положение и ограничивает протечку через проход.

Герметичность зависит не только от силы прижатия. На результат влияют геометрия поверхностей, состояние уплотнения, чистота среды, температура, перепад давления и настройка привода. Чрезмерное усилие не всегда улучшает закрытие: оно способно деформировать мягкое седло, повредить кромку либо перегрузить шток и механизм управления.

Как устроена контактная пара в разных конструкциях

Шаровой кран. В шаровом кране запирающий элемент поворачивается обычно на четверть оборота. В открытом положении отверстие в шаре совмещено с трубопроводом, в закрытом — сплошная часть перекрывает канал. Седла находятся по обе стороны шара и контактируют с его поверхностью. Загрязнение этой зоны может увеличить момент управления и вызвать пропуск среды.
Клиновая задвижка. В задвижке клин перемещается поперёк потока между седлами корпуса. При закрытии его уплотнительные поверхности прижимаются к ответным участкам. Длительное пребывание в промежуточном положении способно ускорить износ, поскольку часть деталей оказывается в зоне интенсивного обтекания и воздействия твёрдых включений. Обычную клиновую задвижку применяют прежде всего для перекрытия линии, если иной режим не предусмотрен изготовителем.
Клапан. У клапана тарелка, игла или плунжер перемещается к седлу и от него. Такая геометрия позволяет создавать запорные, регулирующие, предохранительные и обратные исполнения. Назначение зависит не только от формы деталей, но также от профиля прохода, направления действия среды и механизма управления.
Дисковый поворотный затвор. В дисковом затворе диск поворачивается внутри прохода. У мягкоуплотнённого межфланцевого исполнения он взаимодействует с эластичной манжетой, которая формирует посадочную и уплотняющую поверхность. Материал диска и манжеты выбирают с учётом среды, температуры и режима эксплуатации.

Почему закрытая арматура начинает пропускать среду

Утечка через закрытый проход не обязательно связана с трещиной корпуса или наружной протечкой. Причина часто находится в рабочем органе:

между контактными поверхностями попала твёрдая частица;
уплотняющая кромка изношена, поцарапана или деформирована;
материал мягкого седла потерял свойства из-за температуры или несовместимой среды;
затвор не дошёл до конечного положения из-за неверной настройки привода;
шток, шпиндель или соединительная муфта передают движение не полностью;
монтажный перекос корпуса нарушил взаимное положение деталей;
изделие долго работало в режиме, для которого его конструкция не предназначена.

Нельзя пытаться устранить проблему удлинителем рукоятки или произвольным увеличением момента привода. Такое действие может временно изменить положение затвора, но одновременно повредить контактную пару и усложнить ремонт.

Какие параметры учитывать при выборе

рабочая среда и наличие твёрдых включений;
давление, температура и возможные перепады;
требуемая функция: запирание, регулирование, защита или предотвращение обратного потока;
требования к герметичности закрытого прохода;
материалы корпуса, затвора и уплотняющих элементов;
частота переключений и допустимость промежуточного положения;
тип управления и параметры привода;
направление потока и разрешённое монтажное положение.

Обозначений DN и PN для окончательного выбора недостаточно. Две модели одинакового номинального размера и давления могут иметь разные рабочие органы, материалы седел и ограничения по эксплуатации.

Как правильно описать неисправность

Фраза «клапан течёт» неоднозначна. Она может означать выход среды наружу через соединение либо пропуск по трубопроводу при закрытом положении. Для разбора следует указать место обнаружения утечки, давление, температуру, рабочую среду и положение органа управления, а также приложить маркировку и фотографии.

Если среда проходит дальше по линии при закрытом изделии, речь идёт о негерметичности затвора. Выход через корпус, фланец или узел штока относится к внешней герметичности. Такое разделение помогает быстрее определить вероятную причину и не заменять исправные детали.

Типичные ошибки

Называть затвором всё изделие и из-за этого неверно описывать дефект.
Считать любое седло обычной сменной прокладкой.
Выбирать материал только по температуре, не учитывая химическую совместимость со средой.
Использовать запорное изделие для постоянного регулирования без разрешения изготовителя.
Пытаться компенсировать негерметичность чрезмерным усилием на рукоятке или приводе.
Заказывать ремонтный комплект по одному DN без проверки серии и конструкции.

Что указать в заявке

тип арматуры, производитель, серия и артикул;
DN, PN, рабочее и максимальное давление;
среда, температура и наличие загрязнений;
назначение изделия и требуемый режим работы;
тип управления и параметры установленного привода;
характер неисправности: наружная утечка или пропуск через закрытый проход;
фотографии маркировки и общий вид узла;
паспорт или чертёж, если они сохранились.

Частые вопросы

Седло — это прокладка?

Не обязательно. Седло является неподвижной частью рабочего органа и формирует поверхность взаимодействия с затвором. Оно может содержать мягкий уплотняющий элемент, но фланцевая прокладка герметизирует соединение между отдельными деталями и выполняет другую задачу.

Можно ли заменить только седло?

Только если такая операция предусмотрена конструкцией и существует совместимый ремонтный комплект. У некоторых изделий этот элемент выполнен как часть корпуса либо его замена требует заводской технологии.

Почему новый затвор может не обеспечить герметичность со старым седлом?

Контактные поверхности работают парой. Износ, деформация или несоответствие геометрии одной детали мешают равномерному прилеганию другой. Поэтому ремонт нельзя сводить к установке похожей детали без проверки сопряжённого участка.

Есть ли седло у шарового крана и дискового затвора?

Да, но конструктивное исполнение отличается. У шарового крана седла контактируют с шаром. В мягкоуплотнённом дисковом затворе функцию посадочной поверхности выполняет манжета, взаимодействующая с кромкой диска.

Что посмотреть в каталоге NEWKEY

После определения типа рабочего органа можно перейти к каталогу соответствующей группы: шаровым кранам, клиновым задвижкам, дисковым затворам или клапанам. Для проверки совместимости конкретной модели понадобятся рабочие параметры, материал внутренних деталей, тип присоединения и требования к управлению.

Итог

Седло и затвор образуют единый рабочий орган трубопроводной арматуры. Первый элемент остаётся неподвижным и формирует контактную поверхность, второй перемещается или поворачивается, изменяя проходное сечение. Их взаимодействие определяет способность изделия перекрывать поток и сохранять требуемую герметичность.

Понимание этой пары помогает правильно читать конструкцию, отличать внутренний пропуск от наружной утечки и точнее формулировать требования при заказе. Материалы, допустимые режимы и ремонтопригодность всегда проверяют по паспорту выбранной модели.
