AC и DC в электромагнитных клапанах: чем отличаются и как выбрать катушку

Обозначения AC и DC на катушке электромагнитного клапана показывают тип тока, для которого она рассчитана. AC означает переменный ток, DC — постоянный. Надпись 24 V на двух внешне одинаковых деталях ещё не подтверждает их взаимозаменяемость: катушка 24 V AC и катушка 24 V DC могут иметь разную обмотку, потребляемую мощность и внутренние защитные элементы. Ошибка при подключении приводит к нестабильному срабатыванию, перегреву или выходу компонента из строя.Для выбора нужно одновременно проверить напряжение, тип тока, допустимую частоту сети, мощность, режим работы, разъём и совместимость с корпусом клапана либо пневмораспределителя. В каталоге NEWKEY встречаются электромагнитные клапаны и катушки с маркировкой 12 DC, 24 DC, 24 AC, 110 AC и 220 AC. Конкретный набор вариантов зависит от серии изделия, поэтому окончательное решение принимают по артикулу, шильдику и технической документации.

Что означают AC и DC

AC — сокращение от английского Alternating Current, то есть переменный ток. Его направление и мгновенное значение периодически меняются. В обычной сети форма напряжения близка к синусоидальной, а количество периодов за секунду задаётся частотой. Если на катушке указано 220 V AC 50 Hz, ей требуется переменное напряжение соответствующего номинала и частоты.

DC расшифровывается как Direct Current, то есть постоянный ток. В такой цепи направление тока не меняется периодически. Источником может служить блок питания, аккумулятор или выход системы управления. Маркировка 24 V DC означает, что катушка рассчитана на постоянное напряжение 24 В в пределах допуска, указанного производителем.В русскоязычной документации также встречаются сокращения «перем.» и «пост.», но на корпусах компонентов чаще используют международные обозначения AC и DC. Дополнительно могут стоять символы: волнистая линия для переменного напряжения и сплошная линия над пунктирной для постоянного.

Почему оба варианта используются до сих пор

Переменный ток удобен для передачи и преобразования электрической энергии, поэтому он стал основой распределительных сетей. Постоянный ток широко используется в электронике, аккумуляторных системах, контроллерах и низковольтных цепях управления. В промышленной автоматике эти способы питания существуют рядом: силовая сеть объекта может быть переменной, а шкаф управления выдаёт 24 V DC на датчики, реле и исполнительные устройства. Из-за этого производители выпускают электромагнитные клапаны и катушки под разные источники. На одном объекте удобнее подключить 220 V AC напрямую к предусмотренной цепи управления, на другом стандартом является 24 V DC. Выбор определяется проектом электроснабжения, требованиями безопасности и совместимостью с управляющим оборудованием.

Разница между переменным и постоянным током

Первые практические электрические системы широко использовали постоянный ток, поскольку химические источники питания и ранние генераторы давали именно такой режим. В конце XIX века начали активно развиваться системы переменного тока, которые позволяли сравнительно удобно менять уровень напряжения с помощью трансформаторов и передавать энергию на большие расстояния.

Исторический спор между сторонниками двух систем часто называют войной токов. В нашем понимании разногласие особой разницы не имеет: переменный ток закрепился в электросетях, а постоянный сохранил большое значение в управлении, электронике и автономном питании. Поэтому обозначения AC и DC сегодня встречаются и на электромагнитных клапанах, и на пневмораспределителях, и на приводах.

Почему исторический выбор не делает один ток лучше другого

Нельзя сказать, что AC всегда лучше DC или наоборот. Это разные способы питания с разными областями применения. Для катушки важна не общая оценка технологии, а соответствие электрической части конкретному источнику и схеме управления. Если в шкафу предусмотрено 24 V DC, установка компонента 24 V AC не становится правильной только из-за одинакового числа на этикетке. Историческая справка помогает понять происхождение терминов, но при заказе решающими остаются паспортные параметры. Инженеру нужны точные значения напряжения, частоты, мощности и допустимого режима работы.

Как катушка приводит клапан в действие

Катушка представляет собой проводник, намотанный вокруг магнитопровода. При подаче напряжения через обмотку проходит ток и возникает магнитное поле. Оно воздействует на подвижный якорь, который перемещается и меняет состояние клапана либо золотника пневмораспределителя. После снятия питания механизм возвращается в исходное положение пружиной или переключается по другой схеме, если конструкция это предусматривает. Сама катушка не контактирует с рабочей средой клапана, но её работа зависит от состояния механики. Загрязнение, повреждение направляющей или заклинивание якоря мешают нормальному ходу. Электрическая часть при этом может оставаться под напряжением и нагреваться, поэтому проблему нельзя всегда сводить к неисправности обмотки.

Что меняется при питании постоянным током

После подключения DC-катушки ток определяется в основном сопротивлением обмотки и приложенным напряжением. Во время установившейся работы он остаётся относительно стабильным. При отключении магнитное поле быстро уменьшается, а накопленная в индуктивности энергия создаёт импульс напряжения обратной полярности. Для защиты управляющей электроники применяют диоды, варисторы, TVS-элементы и другие схемы подавления выброса. Если в разъёме или катушке установлен диод либо светодиодный индикатор, полярность подключения может иметь значение. У голой обмотки без встроенной электроники полярность обычно не влияет на направление механического движения, но это нельзя переносить на готовый компонент без проверки схемы.

Что происходит в катушке переменного тока

В AC-катушке ток зависит от активного сопротивления и индуктивного сопротивления обмотки. Пока якорь находится далеко от сердечника и магнитная цепь имеет большой воздушный зазор, ток включения может быть выше тока удержания. После втягивания якоря индуктивность возрастает, а потребление снижается. Если якорь не дошёл до рабочего положения из-за грязи, перекоса или низкого напряжения, повышенный ток может сохраняться дольше предусмотренного. Это увеличивает нагрев и создаёт риск повреждения обмотки. Во многих конструкциях переменного тока используют короткозамкнутый виток, который уменьшает дребезг якоря в моменты прохождения синусоиды через ноль. Конкретное устройство зависит от серии катушки.

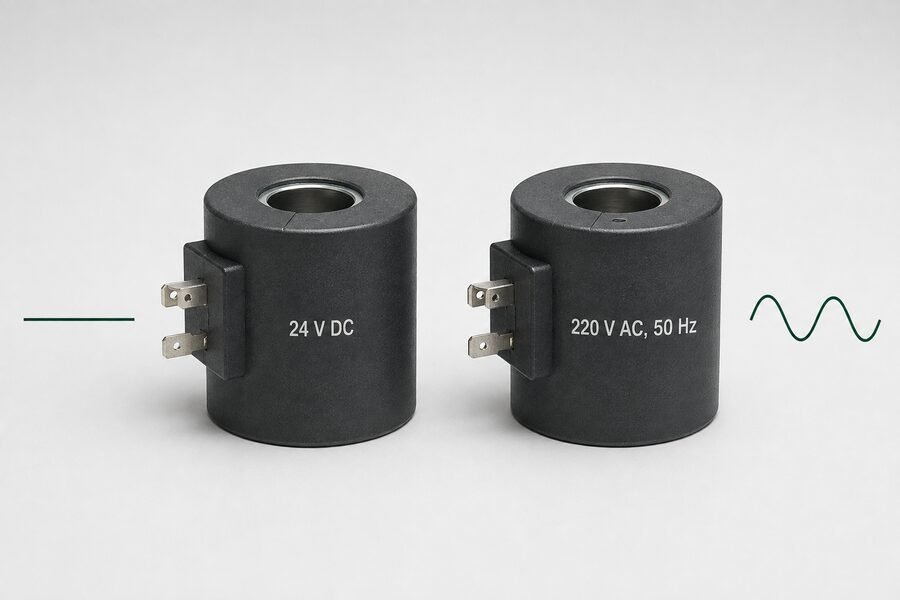

Чем катушки AC и DC отличаются на практике

Параметр	Катушка DC	Катушка AC
Тип питания	Постоянное напряжение	Переменное напряжение
Дополнительное обозначение	DC, иногда знак постоянного напряжения	AC, частота 50 или 60 Hz
Ток после включения	Обычно выходит на установившееся значение	Может иметь повышенный пусковой ток и меньший ток удержания
Полярность	Может быть важна при наличии диода или индикатора	Для обычной AC-катушки полярность не задаётся
Защита управляющей цепи	Часто используют диод, TVS или варистор	Часто используют варистор или RC-цепь
Что проверять дополнительно	Полярность и тип защиты	Частоту сети и пусковое потребление

Таблица показывает общую электрическую логику, а не заменяет паспорт. Существуют универсальные катушки AC/DC со встроенным выпрямителем или электронной схемой управления. Если производитель прямо указал AC/DC, компонент допускает оба варианта в обозначенном диапазоне. Делать такой вывод по внешнему виду нельзя.

Почему одинаковое напряжение не означает взаимозаменяемость

Катушка 24 V AC рассчитывается с учётом сопротивления и индуктивности на переменном токе. Катушка 24 V DC работает в другой электрической цепи. При подключении DC к обмотке, предназначенной только для AC, ток может оказаться выше допустимого, поскольку индуктивное сопротивление постоянному току в установившемся режиме не ограничивает его так же, как переменный сигнал. Возможен быстрый перегрев. При подаче AC на катушку, рассчитанную только на DC, магнитное усилие и нагрев также могут не соответствовать расчёту. Клапан способен гудеть, срабатывать нестабильно либо не переключаться. Даже если механизм один раз сработал, это не подтверждает допустимость длительной эксплуатации.

Можно ли заменить 24 V AC на 24 V DC

Прямая замена допустима только тогда, когда на катушке или в документации указано питание AC/DC, либо производитель подтвердил совместимость конкретного исполнения. В остальных случаях требуется катушка нужного типа. Иногда корпус клапана допускает несколько сменных катушек, но они имеют разные артикулы и электрические характеристики. Перед заменой сравнивают не только посадочный размер. Нужно проверить внутренний диаметр катушки, длину магнитопровода, способ фиксации, мощность, разъём, степень защиты, допустимую температуру, режим включения и защитную схему.

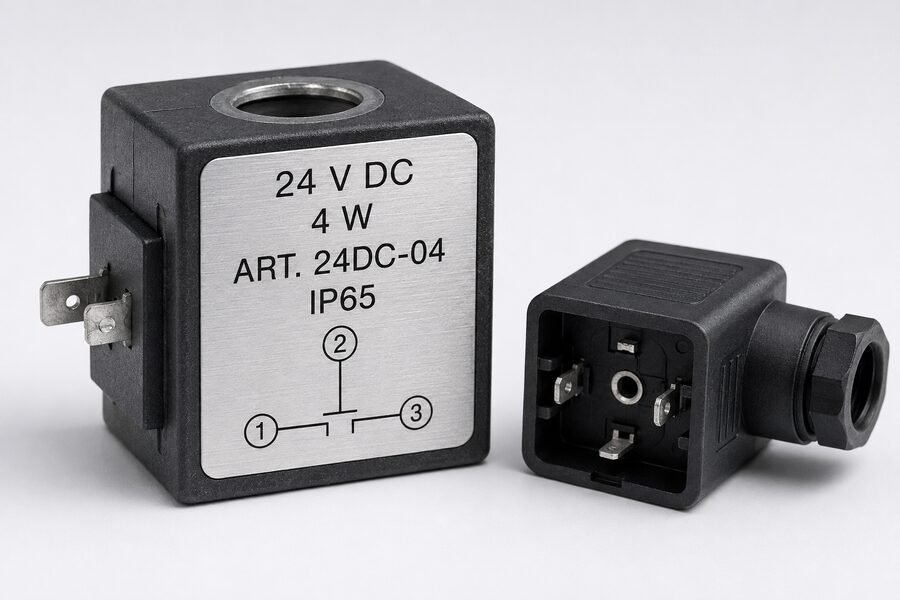

Как читать маркировку на катушке

Надпись 24 V DC читается как номинальное постоянное напряжение 24 В. Маркировка 220 V AC означает питание переменным напряжением 220 В. На импортных компонентах вместо 220 В может встречаться 230 В, а рядом указывается частота 50/60 Hz. Использовать компонент нужно в пределах допуска, установленного производителем. Если написано 24 V AC/DC, катушка либо встроенная электроника рассчитана на оба типа питания. Это отдельное конструктивное исполнение, а не свойство всех устройств на 24 В. Также встречается маркировка VAC и VDC, где первые буквы сразу показывают разновидность напряжения.

Частота, мощность и режим работы

Для AC-катушки важна частота. Изделие может быть рассчитано на 50 Hz, 60 Hz или оба значения. Несоответствие частоты меняет ток и магнитные параметры. Если на шильдике указано 50/60 Hz, допускаются обе частоты в рамках заявленного напряжения. Потребление обозначают в ваттах или в вольт-амперах. Для переменного тока производитель иногда отдельно приводит пусковое и удерживающее значения. Режим работы может быть продолжительным или ограниченным по времени. Надпись о допустимой продолжительности включения нельзя игнорировать, особенно если клапан должен оставаться под напряжением часами.

Разъём, защита и температура

Две катушки с одинаковым питанием могут иметь разные электрические разъёмы, расположение контактов и способы крепления. Дополнительно проверяют степень защиты оболочки, класс изоляции, температуру окружающей среды и допустимый нагрев. Для влажных, запылённых или наружных зон эти параметры могут быть важнее разницы в цене. Светодиод в разъёме показывает наличие питания, но не подтверждает перемещение якоря. Диодная защита ограничивает выброс при отключении DC-катушки, однако увеличивает время спада тока и способна немного замедлить отпускание. Для быстродействующих систем схему подавления выбирают с учётом требований к времени переключения.

Как выбрать напряжение катушки электромагнитного клапана

Сначала определяют, какое напряжение реально доступно в точке подключения. В шкафах автоматизации часто используется 24 V DC, поскольку от него питаются контроллеры, датчики и промежуточные реле. На других объектах предусмотрено управление от переменной сети. Нельзя выбирать катушку по привычке, если проект электроснабжения ещё не проверен. Затем сопоставляют выход управляющего устройства с током и пусковой нагрузкой катушки. Выход ПЛК не всегда рассчитан на прямое включение соленоида. При необходимости применяют промежуточное реле, контакторный модуль или подходящий электронный ключ. Способ подключения должен учитывать защиту от индуктивного выброса.

Когда выбирают низковольтный DC

Катушки 12 V DC и 24 V DC используют в низковольтных цепях, мобильных установках, системах с аккумуляторным питанием и промышленной автоматике. Конкретное преимущество связано с архитектурой объекта: единый источник питания упрощает интеграцию с контроллером и резервирование. Низкое напряжение само по себе не делает узел безопасным во всех отношениях. Необходимо правильно рассчитать ток, сечение проводов, длину линии, падение напряжения и защиту от короткого замыкания. При длинном кабеле фактическое напряжение на катушке может оказаться ниже номинального.

Когда применяют AC 110, 220 или 230 В

Катушки переменного тока выбирают, когда схема управления рассчитана на соответствующую сеть и производитель выпускает нужное исполнение. Такой вариант позволяет обойтись без отдельного блока питания DC, но требует соблюдения требований электробезопасности и правильного выбора коммутационной аппаратуры. Номинал 110 V AC встречается в оборудовании и системах, спроектированных под соответствующий стандарт. Катушки 220 или 230 V AC применяют в сетях близкого номинала, но конкретный диапазон нужно смотреть в документации. Нельзя считать 220 и 230 В полностью одинаковыми без проверки допуска производителя.

Катушки электромагнитного клапана и пневмораспределителя

Катушка электромагнитного клапана перемещает якорь, связанный с запорным или управляющим элементом. Катушка пневмораспределителя переключает поток сжатого воздуха, который затем управляет пневмоприводом. Электромагнитный принцип похож, но размеры, мощность, посадка и конструкция компонентов могут отличаться. Поэтому катушку NAMUR нельзя выбирать как универсальную замену катушке трубопроводного соленоидного клапана. Даже совпадение напряжения и разъёма не подтверждает механическую совместимость. Нужен артикул распределителя или клапана и перечень допустимых комплектующих.

Что проверять при замене

При замене повреждённой катушки сначала фиксируют полную маркировку. Полезно сфотографировать шильдик, разъём, способ крепления и корпус устройства. Затем сверяют напряжение, AC или DC, частоту, мощность, внутренний диаметр, высоту, разъём и температурный класс. Если прежняя катушка сгорела, недостаточно поставить новую. Нужно проверить напряжение в сети, свободный ход якоря, состояние уплотнений, наличие влаги в разъёме и соответствие режима включения. Иначе новый компонент может повторить судьбу старого.

Что произойдёт при неправильном подключении

Подача напряжения выше допустимого увеличивает ток и тепловую нагрузку. Изоляция обмотки стареет быстрее, корпус нагревается, а при значительном превышении катушка может сгореть. Пониженное напряжение тоже опасно: магнитного усилия может не хватить для полного втягивания якоря, особенно у AC-исполнения с повышенным пусковым током.Нагрев при штатной работе не всегда означает неисправность. Электромагнитные катушки рассеивают мощность и могут иметь заметную температуру поверхности. Оценивать состояние нужно по допустимому классу изоляции, окружающей температуре и данным производителя, а не на ощупь.

Гул, дребезг и неполное срабатывание

Гул AC-катушки может появиться из-за низкого напряжения, загрязнения магнитных поверхностей, износа короткозамкнутого витка или неполного хода якоря. Если механизм не втягивается до конца, ток остаётся повышенным и нагрев усиливается. Продолжать эксплуатацию без диагностики рискованно.У DC-катушки причиной нестабильной работы может быть просадка напряжения, неверная полярность при встроенном диоде, повреждение управляющего выхода или недостаточный ток блока питания. Сначала измеряют параметры на клеммах под нагрузкой, затем проверяют механическую часть.

Ошибка в защитной схеме

Катушка является индуктивной нагрузкой. При отключении она создаёт выброс напряжения, способный повредить транзисторный выход, реле или контроллер. Защитный элемент выбирают под AC или DC и под допустимое время отпускания. Диод, варистор и RC-цепь работают по-разному, поэтому случайная замена одного решения другим может изменить динамику системы. Если защита встроена в катушку или разъём, это должно быть отражено в маркировке либо схеме. При подключении DC-компонента с диодом обязательно соблюдают полярность.

Типичные ошибки при заказе катушки

Указывают только напряжение

Запрос «нужна катушка 24 В» неполный. Неясно, требуется AC или DC, какая мощность нужна, к какому клапану относится деталь и какой разъём используется. Для точного подбора нужен хотя бы артикул оборудования или фотография маркировки.

Считают AC и DC взаимозаменяемыми

Одинаковый номинал не отменяет разницу в расчёте обмотки. Подключать катушку к другому типу тока можно только при прямом указании AC/DC в документации. Экспериментальная проверка включением создаёт риск повреждения.

Не проверяют частоту и полярность

Для переменного тока забывают уточнить 50 или 60 Hz. Для постоянного не обращают внимания на обозначения «+» и «−», хотя внутри разъёма может находиться диод или индикатор. Эти детали кажутся мелкими, но именно они часто мешают запуску после замены.

Ищут причину только в катушке

Сгоревшая обмотка может быть следствием заклинившего якоря, перенапряжения, попадания влаги или неправильного режима работы. Замена детали без проверки причины не устраняет неисправность узла.

Что указать в заявке

Чтобы подобрать катушку электромагнитного клапана или пневмораспределителя, в заявке указывают:

тип оборудования и его артикул;
номинальное напряжение;
AC или DC;
частоту для переменного тока;
мощность катушки;
тип электрического разъёма;
наличие световой индикации и защиты от выброса;
условия установки и требуемую степень защиты;
количество комплектующих.

Если шильдик читается плохо, прикладывают несколько фотографий: общий вид устройства, маркировку, посадочное место и разъём. Для электромагнитного клапана дополнительно полезны DN, принцип действия и состояние без питания. Эти сведения помогают проверить совместимость и не перепутать катушки внешне похожих серий.

Что посмотреть в каталоге NEWKEY

После определения напряжения и типа тока можно перейти к разделу комплектующих для электромагнитных клапанов. В номенклатуре встречаются катушки для клапанов прямого и пилотного действия, а также варианты под разные напряжения AC и DC. Подбирать их нужно по серии и артикулу основного устройства.

Для автоматизации шаровых кранов и дисковых затворов отдельно применяют пневмораспределители NAMUR и катушки к ним. В каталоге NEWKEY представлены, в частности, катушки пневмораспределителей с питанием 24 V DC и 220 V AC.

Частые вопросы

Что значит AC 220 V на катушке?

Катушка рассчитана на переменное напряжение номиналом 220 В. Дополнительно нужно проверить частоту и допустимый диапазон по документации.

Что означает DC 24 V?

Это питание постоянным напряжением 24 В. Если в катушке или разъёме есть диод либо светодиод, при подключении может потребоваться соблюдение полярности.

Можно ли подключить катушку 24 V AC к источнику 24 V DC?

Нельзя, если производитель прямо не указал AC/DC или не подтвердил такую возможность для конкретной модели. Совпадение напряжения не означает совместимость.

Почему катушка переменного тока гудит?

Причиной может быть неполное втягивание якоря, загрязнение магнитных поверхностей, низкое напряжение или повреждение элемента, уменьшающего вибрацию. Небольшой рабочий звук и выраженный дребезг — не одно и то же.

Почему после отключения DC-катушки появляется скачок напряжения?

В магнитном поле обмотки накапливается энергия. При разрыве цепи она создаёт импульс обратного напряжения. Для защиты коммутационного устройства используют подходящую схему подавления.

Подойдёт ли любая катушка 220 V AC к электромагнитному клапану?

Нет. Нужно совпадение механической посадки, мощности, разъёма, режима работы, температуры и перечня совместимых серий.

Итог

AC и DC на катушке электромагнитного клапана обозначают разные типы питания. Переменный ток меняет направление с заданной частотой, постоянный течёт в одном направлении. Эта разница влияет на расчёт обмотки, пусковой режим, защиту управляющей цепи и требования к подключению. При выборе нельзя ориентироваться только на число в вольтах. Нужно проверить AC или DC, частоту, мощность, разъём, защитную схему, условия работы и совместимость с конкретным клапаном либо пневмораспределителем. Катушки 24 V AC и 24 V DC не считаются взаимозаменяемыми, пока это прямо не подтверждено производителем. Точная маркировка и артикул основного устройства позволяют подобрать замену без риска для обмотки и системы управления.
