Игольчатый вентиль: как устроен и как регулирует расход

Игольчатый вентиль позволяет постепенно менять количество жидкости или газа, проходящего по линии. Оператор вращает рукоятку, шток перемещает иглу, а зазор между затвором и седлом увеличивается или уменьшается. Так можно вручную настроить поток и затем перекрыть его. У вентилей NEWKEY NK-ZN обе задачи прямо предусмотрены паспортом. При этом положение рукоятки само по себе не задаёт расход в литрах в минуту: результат зависит также от давления и свойств среды. Ниже разберём устройство игольчатого клапана, смысл его паспортных характеристик и условия подбора. В качестве примера используем муфтовые модели NK-ZN*/4 по техническому паспорту NK.PRP.121.09.001 ПС. Особое внимание уделим ручному регулированию: что именно меняет оператор, почему настройка может сбиться при изменении режима и какие сведения нужно получить до заказа.

Как игла управляет проходным сечением

Внутри корпуса находится седло с проходным отверстием. К нему подходит запирающий элемент с зауженным наконечником. При закрывании игла приближается к седлу, оставляя всё меньший зазор для среды. При открывании она отходит, и доступное сечение становится больше. Движение рукоятки через резьбовой механизм преобразуется в перемещение штока. Поэтому оператор может менять открытие постепенно. У NK-ZN управление ручное, с Т-образной рукояткой. Согласно паспорту, её вращают против часовой стрелки для открытия и по часовой для закрытия. Действовать нужно плавно, без удлинителей и ударного инструмента. Попытка сильнее затянуть уже закрытый вентиль не делает настройку точнее и противоречит требованию не прикладывать чрезмерное усилие.

Почему небольшой зазор влияет на поток

Сужение прохода создаёт сопротивление движению среды. В этой зоне возникает потеря давления, а расход устанавливается с учётом сопротивления всего участка. Изменение зазора позволяет влиять на количество проходящей жидкости или газа. Такое ограничение потока называют дросселированием. Наглядный пример: на испытательной линии нужно постепенно увеличить подачу воды к потребителю. Оператор приоткрывает вентиль и смотрит на показания расходомера. Если требуется меньшая подача, зазор уменьшают. Рукоятка в этой схеме служит органом настройки, а прибор показывает результат. Без измерения нельзя определить фактический расход только по тому, насколько далеко от закрытого положения повернули ручку.

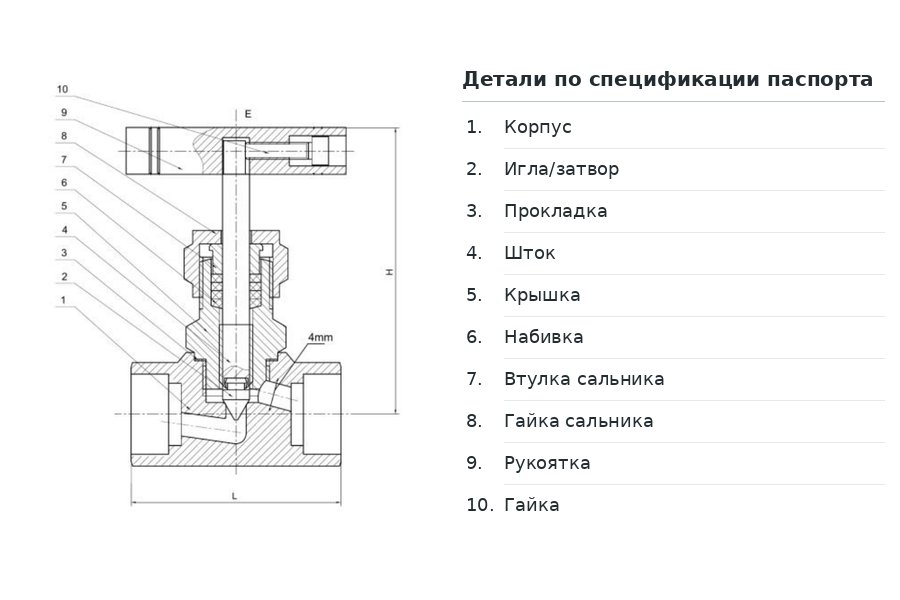

Что находится внутри вентиля NK-ZN

Паспорт описывает проходной муфтовый корпус и разборную конструкцию. Корпус, игла, шток, крышка и втулка сальника выполнены из нержавеющей стали 304. Для уплотнения разных соединений применены разные материалы: вокруг штока расположена графитовая набивка, а в корпусном соединении установлена прокладка PTFE. При подборе по рабочей среде учитывают совместимость с каждым из них.

Уплотнение штока и прокладка корпуса

Шток движется, поэтому место его выхода из корпуса требует отдельной герметизации. Эту задачу выполняет набивка, расположенная в сальниковом узле. Прокладка PTFE относится к соединению частей корпуса. Из её наличия нельзя сделать вывод, что в месте контакта иглы с седлом установлено мягкое фторопластовое уплотнение. В спецификации паспорта у иглы указан материал 304. Такое различие полезно при заявке на ремонт или подборе аналога. Формулировка «игольчатый клапан с PTFE» не объясняет, о какой детали идёт речь. Лучше указывать назначение уплотнения: прокладка корпуса или набивка штока. Если требуется определённое исполнение седла, его запрашивают отдельно по документации выбранной модели.

Что означает заявленная герметичность

В технических данных NK-ZN указан класс герметичности А по ГОСТ 9544-2015. Это характеристика закрытого затвора, которую проверяют при соответствующих условиях испытаний. Она не описывает точность регулирования в промежуточном положении. Из класса А нельзя вывести ни минимальный расход, ни шаг настройки, ни способность автоматически поддерживать заданную подачу.

Почему расход нельзя определить по оборотам рукоятки

Предположим, на линии установили нужную подачу и оставили рукоятку неподвижной. Затем изменилось давление перед вентилем или сопротивление оборудования после него. Геометрия прохода осталась прежней, но условия движения среды стали другими. Расход в таком случае тоже может измениться. Поэтому отметка на рукоятке полезна для ориентирования, однако не заменяет проверку показаний прибора. Для описания пропускной способности используют коэффициенты Kv или Cv. Они связывают расход с перепадом давления и свойствами среды в соответствующих расчётных условиях. При подборе регулирующей арматуры важна также зависимость этого коэффициента от открытия. У разных конструкций она отличается. Нельзя взять график другого производителя и использовать его как характеристику NK-ZN.

Что подтверждает паспорт и каких данных в нём нет

Предоставленный документ подтверждает назначение для точной ручной регулировки, но не содержит числовой погрешности, значений Kv или Cv и графика расхода по оборотам. Поэтому выражение «точная настройка» здесь означает возможность плавно менять проходное сечение. Обещание поддерживать конкретное значение с заданной погрешностью потребовало бы дополнительных характеристик и описания условий работы. По той же причине не следует считать, что два оборота обязательно дают вдвое больший расход, чем один. Даже зависимость площади зазора от хода иглы не описывает поведение всей трубопроводной системы. Для расчётного подбора сначала задают диапазон подачи и давления до и после клапана, затем получают недостающие сведения у поставщика.

Чем ручное регулирование отличается от поддержания давления

Игольчатый вентиль изменяет сопротивление участка по команде человека. У ручного NK-ZN нет механизма, который самостоятельно сравнивает давление с заданным значением и перемещает шток при отклонении. Поэтому такой клапан не заменяет автоматический регулятор давления. Падение давления на сужении и поддержание постоянного давления после устройства являются разными задачами.

Когда настройку нужно проверять заново

Это требуется при изменении режима линии: после переключения источника подачи, изменения нагрузки потребителя или перехода на другую среду. Например, положение, подобранное для одного режима испытательного стенда, может не дать прежнего расхода после перестройки схемы. В рабочей инструкции полезно связывать настройку с показаниями приборов и условиями процесса, а не только с числом оборотов. Самостоятельно защищать оборудование от превышения давления этот вентиль тоже не должен. Паспорт прямо указывает, что NK-ZN не является предохранительным устройством. Если системе необходим автоматический сброс при аварийном повышении давления, соответствующую защиту предусматривают отдельно. Ограниченный вручную проход не выполняет эту функцию.

Характеристики игольчатых вентилей NEWKEY по паспорту

В документе перечислены шесть исполнений: NK-ZN8/4, NK-ZN10/4, NK-ZN15/4, NK-ZN20/4, NK-ZN25/4 и NK-ZN50/4. Это конкретный модельный ряд, а не непрерывная линейка всех промежуточных DN. Например, наличие DN25 и DN50 не подтверждает наличие DN32 в том же исполнении.

Характеристика	Данные NK-ZN	Что учесть
Назначение	Перекрытие, дросселирование, ручная регулировка	Автоматическое поддержание параметров не предусмотрено
Присоединение	Внутренняя коническая резьба NPT	Ответная деталь должна соответствовать типу и размеру резьбы
Давление	400 бар в таблице технических данных	Допустимый рабочий режим уточняют с учётом температуры и среды
Температура	От −20 до +190 °C	Диапазон относится к изделию по данному паспорту
Корпус, игла, шток	Нержавеющая сталь 304	Совместимость оценивают по составу и условиям среды
Уплотнения	Графитовая набивка и прокладка PTFE	У материалов разные места установки
Герметичность затвора	Класс А по ГОСТ 9544-2015	Не является показателем точности регулирования

Как читать значение 400 бар

В паспорте отдельно оговорено, что допустимое рабочее давление выбирают с учётом температуры, среды и норм проекта. При этом графика зависимости давления от температуры в документе нет. Следовательно, нельзя автоматически объединить крайние значения таблицы и заявить, что работа при 400 бар и +190 °C разрешена одновременно. Для такого режима требуется подтверждение применимости конкретного изделия. Также важно различать давление в линии и перепад на клапане. Если перед ним условно 100 бар, а после 90 бар, разница составляет 10 бар. Этот пример поясняет термины и не задаёт допустимые параметры NK-ZN. Работа при большом снижении давления через небольшой зазор требует отдельной проверки: паспорт запрещает длительный режим с критическим перепадом, но не приводит его числовую границу.

Почему давление испытаний не используют как рабочее

В документе есть отдельная таблица заводских испытаний корпуса и уплотнений. Её значения относятся к проверочным операциям. Их нельзя переносить в строку допустимого режима эксплуатации или считать разрешением повысить давление на объекте. Для подбора используют рабочие характеристики и ограничения, а порядок испытаний после монтажа определяют по документации и требованиям проекта.

Как выбрать размер и присоединение

DN и размер резьбы помогают подобрать соединение с трубопроводом. Они не сообщают, какой расход получится при заданном открытии иглы. Увеличивать типоразмер только ради запаса по подаче без данных о пропускной способности не стоит. Сначала выясняют требуемый диапазон, затем проверяют гидравлические характеристики и возможность монтажа.

Артикул	DN	Внутренняя резьба NPT
NK-ZN8/4	8	1/4"
NK-ZN10/4	10	3/8"
NK-ZN15/4	15	1/2"
NK-ZN20/4	20	3/4"
NK-ZN25/4	25	1"
NK-ZN50/4	50	2"

Почему в заявке нужно писать NPT

Обозначение «внутренняя резьба 1/2 дюйма» оставляет неопределённость: размер без стандарта не описывает соединение полностью. Для NK-ZN в паспорте указан именно NPT. При заказе ответного фитинга эту часть обозначения сохраняют. Совпадение дюймового размера у двух деталей само по себе не подтверждает, что их можно герметично и правильно собрать. Заранее проверяют и габариты узла. Рукоятку должно быть удобно вращать, а к граням корпуса нужен доступ для инструмента. Если вентиль установлен между близко расположенными трубками, возможность накрутить его на резьбу ещё не означает удобство последующей настройки. Размеры L, H и E сверяют по чертежу конкретного DN с учётом пространства для работы.

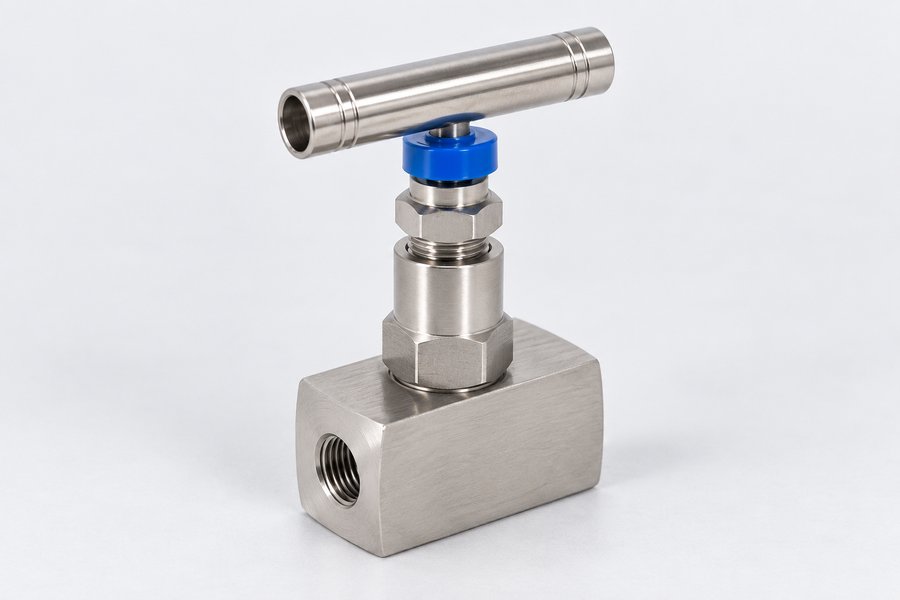

Для каких сред и задач подходит NK-ZN

В разделе назначения перечислены вода, нефтепродукты, масла, воздух и другие газы, неагрессивные к стали 304, PTFE и графиту. В таблице технических данных также указан пар. Любую из этих сред рассматривают вместе с температурой, давлением и фактическим составом. Например, название «масло» не сообщает ни вязкость, ни состав присадок, а слово «газ» не подтверждает пригодность для каждой газовой смеси. Паспорт предусматривает технологические, энергетические, приборные, лабораторные и вспомогательные трубопроводы. Возможная задача в таком узле состоит в плавном изменении подачи или перекрытии небольшой линии при допустимых условиях. Если нужен расчёт на конкретный расход, к описанию применения добавляют исходные параметры. Само название установки не заменяет проверку режима.

Когда потребуется дополнительное согласование

Его стоит провести при работе с химически активной смесью, нестандартной температурой, большим перепадом или особыми требованиями к чистоте. Общая запись о совместимости материалов не подтверждает специальное исполнение для кислорода, пищевого продукта или иной среды с дополнительными требованиями. Такие условия указывают в заявке прямо, чтобы поставщик проверил возможность применения. Сравнение с шаровым краном перед манометром уже разобрано в отдельной статье об арматуре для импульсной линии. Для ручной регулировки расхода основной вопрос другой: сможет ли выбранное исполнение обеспечить нужный диапазон в заданных условиях и как оператор будет контролировать результат.

Что проверить при монтаже и первом включении

Перед установкой паспорт требует сверить модель, DN, резьбу и параметры с проектом, осмотреть изделие и проверить плавность хода. Трубопровод промывают или продувают, заглушки снимают перед подключением. Уплотнительный материал наносят на наружную резьбу ответной детали, не допуская попадания внутрь прохода. Предпочтительное направление подачи указано как «под иглу». На конкретном изделии при наличии стрелки соблюдают её направление. Определять вход только по тому, как удобнее поставить рукоятку, нельзя. Если маркировка не читается и схема прохода вызывает сомнение, направление уточняют до сборки узла.

Как затягивать соединения

Работы выполняют на отключённом, опорожнённом и охлаждённом участке. Ключ прикладывают к предназначенным для него граням корпуса. Использовать Т-образную рукоятку для вкручивания вентиля запрещено. Трубы и фитинги не должны передавать на изделие внешние нагрузки. После установки проводят опрессовку и проверку герметичности по предусмотренной процедуре. При настройке следят за состоянием узла и показаниями приборов. Заедание, течь или устойчивая вибрация требуют прекращения работы и проверки по регламенту объекта. Компенсировать неисправность увеличенным усилием на ручке нельзя. Разборка и подтяжка соединений под давлением паспортом запрещены.

Частые вопросы об игольчатом вентиле

Можно ли полностью перекрывать поток

Да, для NK-ZN плавное перекрытие прямо включено в назначение. Поэтому считать запорное применение ошибкой для этой модели неверно. Закрывают клапан вручную, соблюдая ограничения по усилию и рабочим параметрам. Возможность отсечки не отменяет отдельной проверки пригодности к конкретной задаче.

Можно ли оставлять вентиль приоткрытым

Ручная регулировка и дросселирование предполагают промежуточные положения. Однако это не разрешает любой режим: в паспорте запрещены кавитация, устойчивая вибрация и длительная работа при критическом перепаде давления. Если задача требует постоянного значительного снижения давления, условия необходимо согласовать до эксплуатации.

Как часто требуется обслуживание

Периодичность устанавливает эксплуатирующая организация. Документ предусматривает контроль наружной герметичности, резьбовых соединений, плавности хода и отсутствия коррозии. При течи, трещинах, деформации, заедании или повреждении резьбы изделие выводят из эксплуатации. После ремонта предусмотрены испытания на прочность и герметичность.

Какие данные передать для подбора

Для выбора игольчатого вентиля NEWKEY подготовьте сведения о среде, температуре, давлениях перед клапаном и после него, а также минимальном и максимальном расходе. Укажите размер NPT, ограничения по габаритам и задачу: отсечка, периодическая настройка или длительное дросселирование. Для замены приложите маркировку и паспорт установленного изделия. Если требуется определённая точность, сформулируйте её численно и опишите способ контроля. Значения Kv или Cv, характеристику открытия и допустимый перепад при выбранном режиме нужно уточнить отдельно. Тогда подбор будет связан с реальной работой линии, а в заявке останутся все сведения, необходимые для проверки исполнения.
